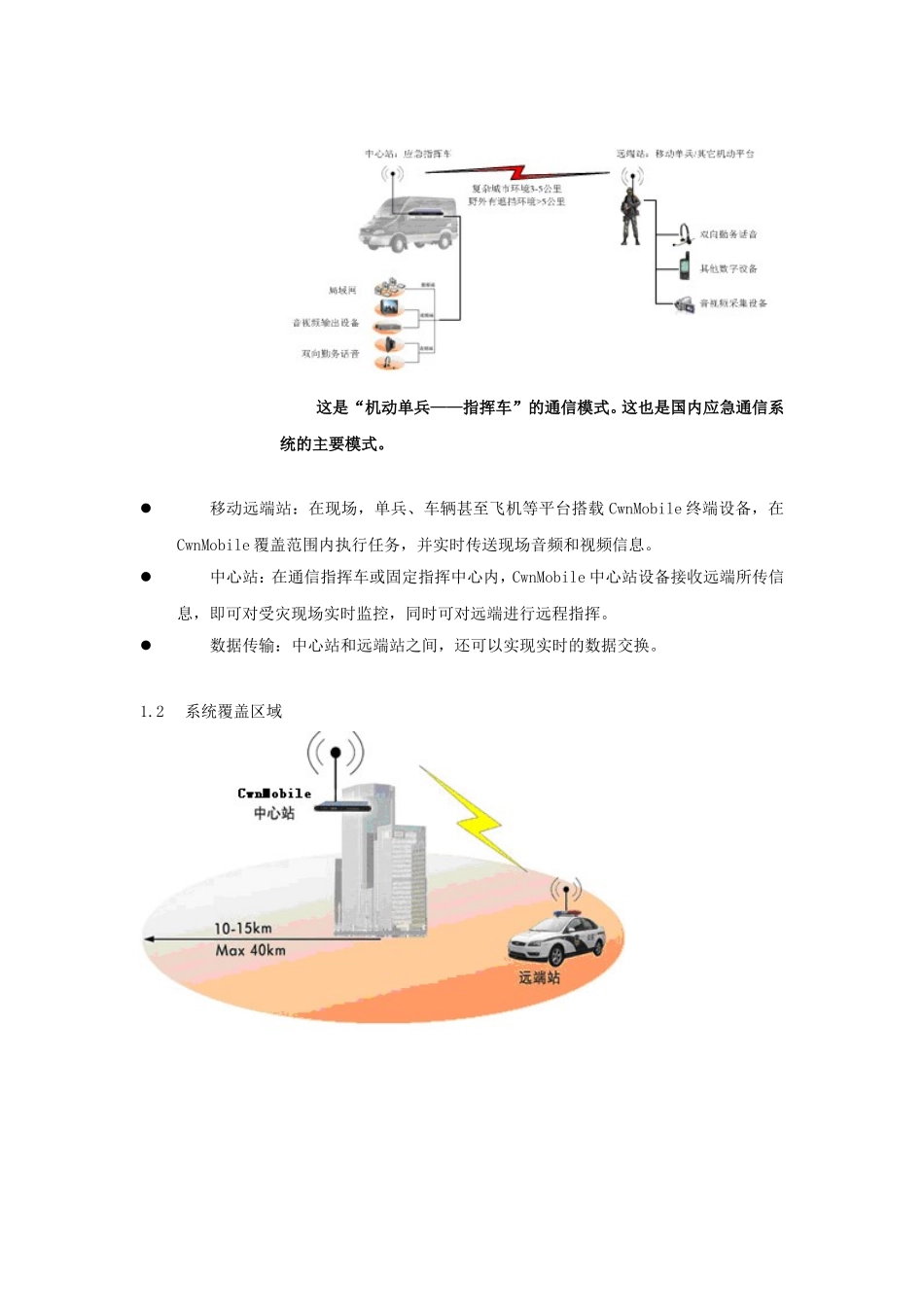

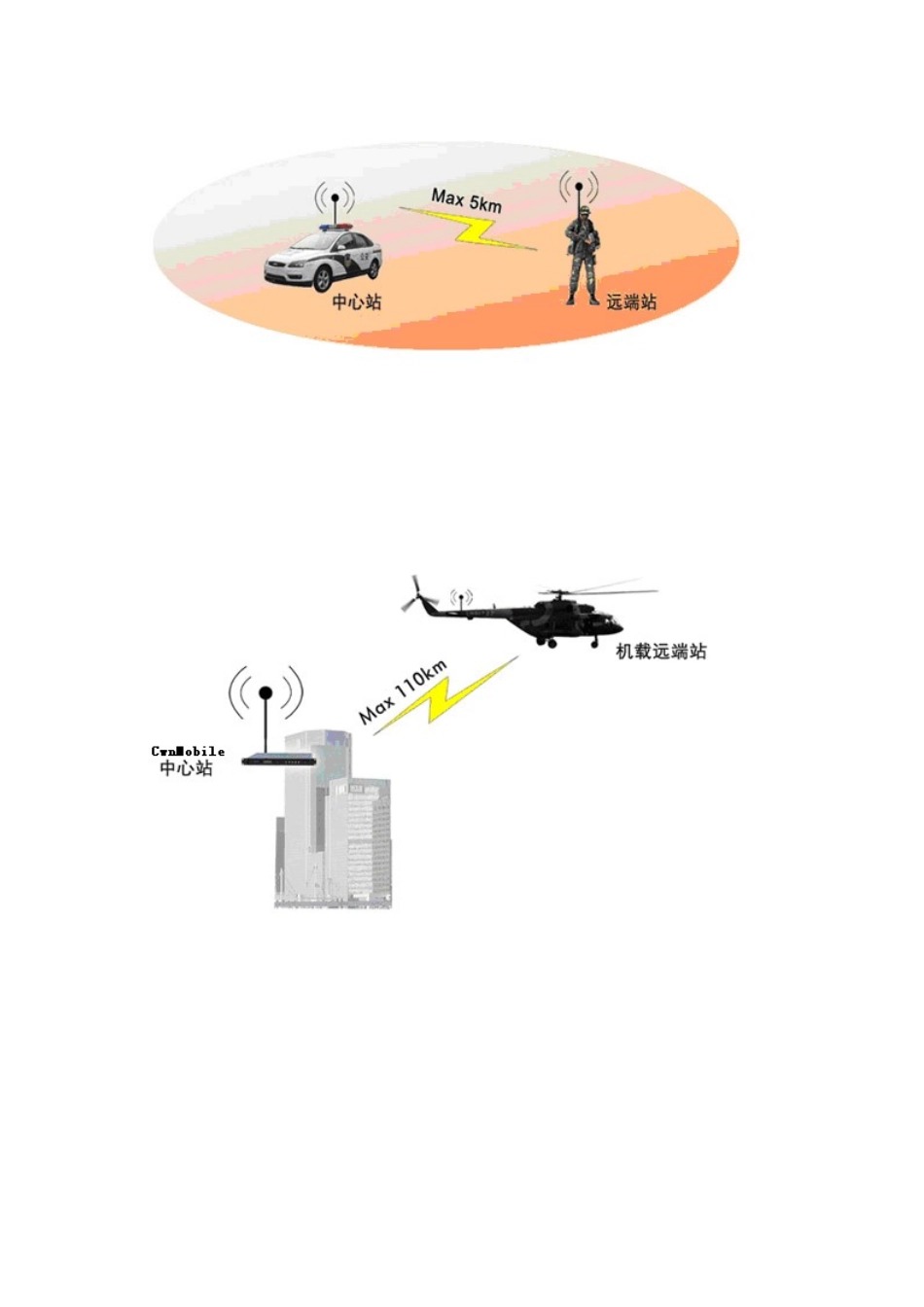

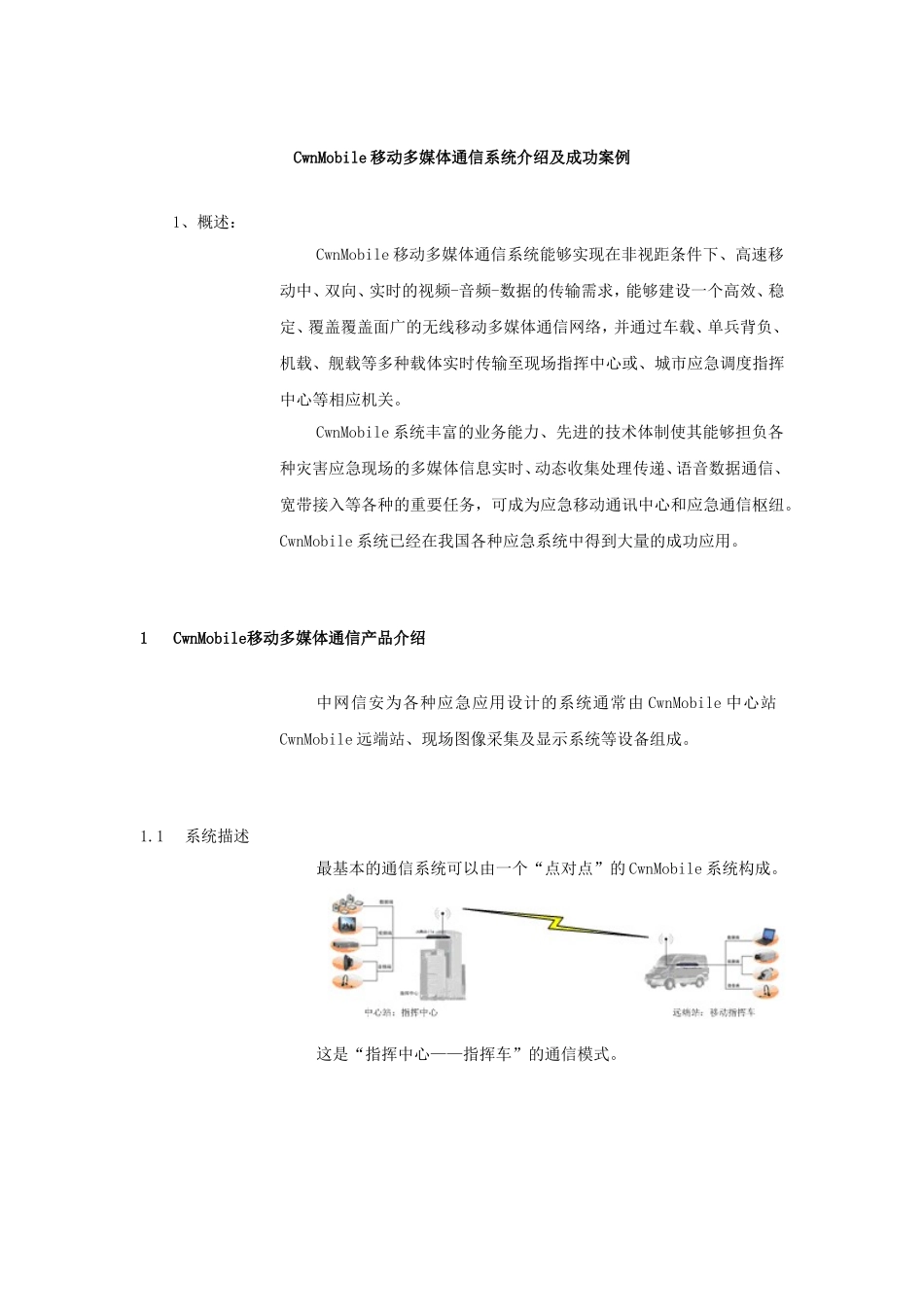

CwnMobile移动多媒体通信系统介绍及成功案例1、概述:CwnMobile移动多媒体通信系统能够实现在非视距条件下、高速移动中、双向、实时的视频-音频-数据的传输需求,能够建设一个高效、稳定、覆盖覆盖面广的无线移动多媒体通信网络,并通过车载、单兵背负、机载、舰载等多种载体实时传输至现场指挥中心或、城市应急调度指挥中心等相应机关。CwnMobile系统丰富的业务能力、先进的技术体制使其能够担负各种灾害应急现场的多媒体信息实时、动态收集处理传递、语音数据通信、宽带接入等各种的重要任务,可成为应急移动通讯中心和应急通信枢纽。CwnMobile系统已经在我国各种应急系统中得到大量的成功应用。1CwnMobile移动多媒体通信产品介绍中网信安为各种应急应用设计的系统通常由CwnMobile中心站CwnMobile远端站、现场图像采集及显示系统等设备组成。1.1系统描述最基本的通信系统可以由一个“点对点”的CwnMobile系统构成。这是“指挥中心——指挥车”的通信模式。这是“机动单兵——指挥车”的通信模式。这也是国内应急通信系统的主要模式。移动远端站:在现场,单兵、车辆甚至飞机等平台搭载CwnMobile终端设备,在CwnMobile覆盖范围内执行任务,并实时传送现场音频和视频信息。中心站:在通信指挥车或固定指挥中心内,CwnMobile中心站设备接收远端所传信息,即可对受灾现场实时监控,同时可对远端进行远程指挥。数据传输:中心站和远端站之间,还可以实现实时的数据交换。1.2系统覆盖区域复杂城市条件下,固定中心站与远端站间距离可达15公里。城市条件下,车载站与远端站间距离可达3-5公里;野外可达5公里以上。机载模式最大可达到140公里的传输距离。1.3CwnMobile的设备背负式CwnMobile设备体积小、重量轻,便于携带;远端终端设备重约3KG,规格250mm×180mm×60mm;该设备电池自供电,供电时间在3小时以上;电池可拆卸、可充电;背负式设备外包及连接电缆采用抗高温及耐火材料;连续使用温度可达1000℃,短时间使用可达1200℃,并且具有良好的抗酸碱腐蚀性。机架(车载)式CwnMobile设备1.4CwnMobile主要技术指标技术参数工作频率300-344MHz信道带宽4MHz发射功率≥2W双工方式TDD调制方式QPSK前向纠错TURBO码视频编码MPEG—4调度音频编码G.728IP语音采用语音网关时可支持G.711(u-law,A-law64kbps)、G.729A、ITU-TG.723.1等音频编码方式性能指标数据带宽2Mbps(双向)接收机灵敏度-98dBm覆盖范围≤20km移动速度≤300km/h整机功耗<30W传输延时<10ms接口指标数据接口RJ45视频接口BNC-75-KY音频接口AV-8电源接口AC220V或DC12V天线接口N-50-KY测试接口RJ45物理指标机箱尺寸430mm×350mm×45mm重量3Kg工作温度-20oC~55oC存贮温度-20oC~65oC2、CwnMobile系统的业务应用1.5CwnMobile系统能够提供最丰富的业务应用全双工的CwnMobile系统能够提供:视频:上(下)行视频语音:双向调度语音、视频随路语音数据:支持所有以太数据业务(IP语音、数据传输、访问数据库…),提供128Kbps~1.5Mbps的数据带宽(双向)控制:支持双向控制数据传输1.6CwnMobile系统适合与应急通信网络的整合CwnMobile的总数据带宽为双向共享的2Mbps,可与常规卫星传输速率相匹配;CwnMobile的双向以太传输方式可以无缝接入Lan、Mesh2CwnMobile的其它系统:单向视频传输系统CwnMobile的产品线还有单向具有更高视频传输清晰度的CwnMobileHD单向视频传输设备,设备包括接收机和发射机,可无线传输单向图像和语音。这个系统具有超高的频谱利用效率。技术参数工作频率320-340MHz,630-670MHz信道带宽1.2MHz/2MHz/2.67MHz/4MHz发射功率30dBm~40dBm调制方式SC-FDE/QPSK前向纠错TPC码视频编码MPEG—2音频编码G.728性能指标数据带宽1.5Mbps(HD1)/2.6Mbps/3.2Mbps/5.2Mbps接收机灵敏度-98dBm/-96dBm整机功耗<30W(手持机<15W,车载发射<80W,接收机<150W)CwnMobileHD高清手持式发射机、背负式发射机和接收机设备外形图3CwnMobile的应用案例CwnMobile系统在国内,已经拥有全国性覆盖项目、省际覆盖项目、城市级覆盖项目等,用户甚至包括街道办事处级别的综合公共安全应用,体现了中网信安产品...
