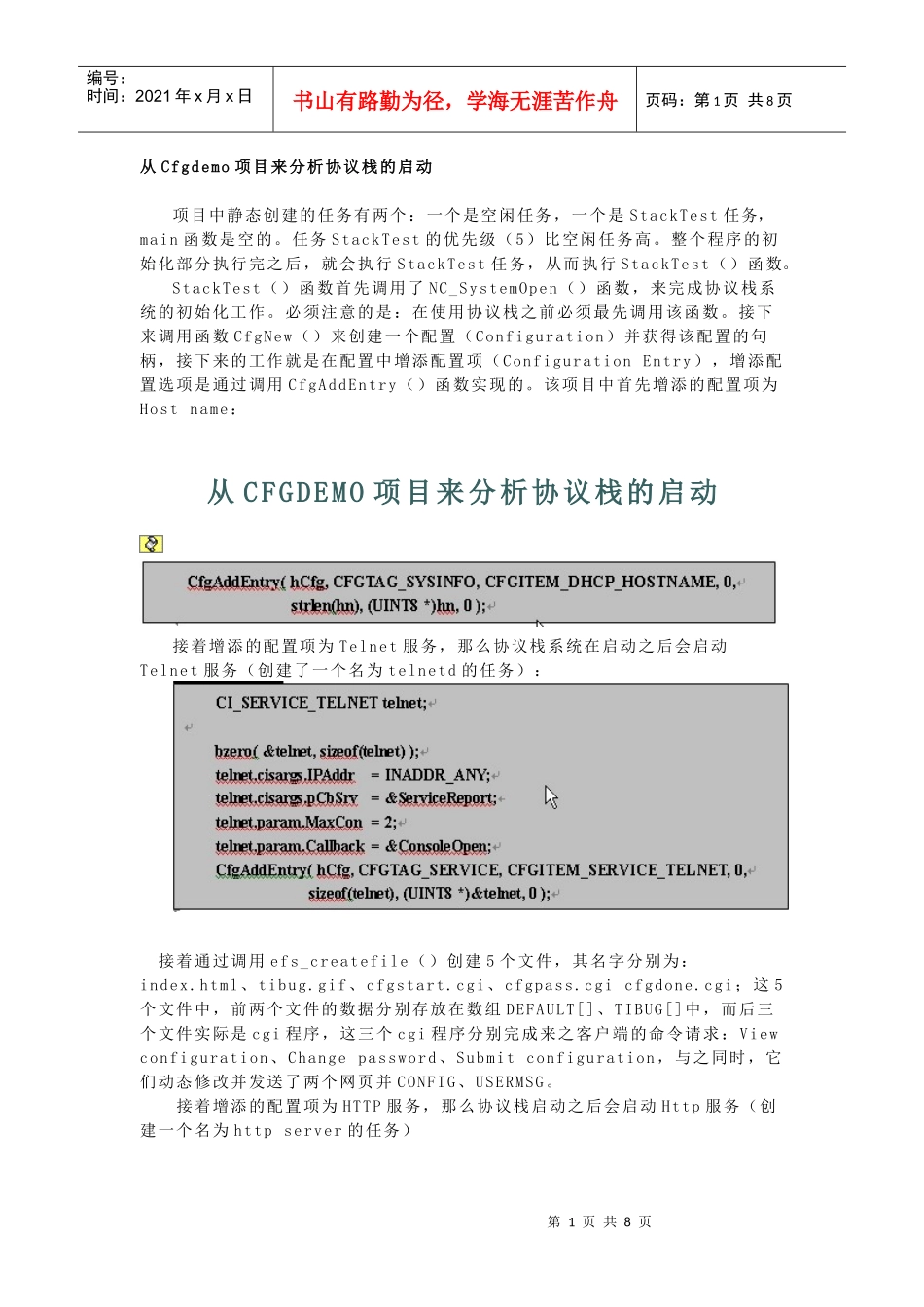

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页从Cfgdemo项目来分析协议栈的启动项目中静态创建的任务有两个：一个是空闲任务，一个是StackTest任务，main函数是空的。任务StackTest的优先级（5）比空闲任务高。整个程序的初始化部分执行完之后，就会执行StackTest任务，从而执行StackTest（）函数。StackTest（）函数首先调用了NC_SystemOpen（）函数，来完成协议栈系统的初始化工作。必须注意的是：在使用协议栈之前必须最先调用该函数。接下来调用函数CfgNew（）来创建一个配置（Configuration）并获得该配置的句柄，接下来的工作就是在配置中增添配置项（ConfigurationEntry），增添配置选项是通过调用CfgAddEntry（）函数实现的。该项目中首先增添的配置项为Hostname：从CFGDEMO项目来分析协议栈的启动接着增添的配置项为Telnet服务，那么协议栈系统在启动之后会启动Telnet服务（创建了一个名为telnetd的任务）：接着通过调用efs_createfile（）创建5个文件，其名字分别为：index.html、tibug.gif、cfgstart.cgi、cfgpass.cgicfgdone.cgi；这5个文件中，前两个文件的数据分别存放在数组DEFAULT[]、TIBUG[]中，而后三个文件实际是cgi程序，这三个cgi程序分别完成来之客户端的命令请求：Viewconfiguration、Changepassword、Submitconfiguration，与之同时，它们动态修改并发送了两个网页并CONFIG、USERMSG。接着增添的配置项为HTTP服务，那么协议栈启动之后会启动Http服务（创建一个名为httpserver的任务）第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页接着的增添的配置项为CFGITEM_OS_DBGPRINTLEVEL，来选择打印的信息内容：接下来调用函数CfgSave（）来获取配置的大小并讲配置数据存入一个缓存中去，并释放配置。接下来调用函数NetBoot（）来启动协议栈。这个函数是NDK的用户自己写的一个函数，在这个函数中，调用了协议栈启动函数NC_NetStart（），这个函数属于NetworkControlAPI，该函数的源代码可以在\ti\NDK\src\netctrl\netctrl.c中找到。其函数接口如下：NetBoot（）在调用NC_NetStart（）之前调用CfgNew（）来创建一个新的空的配置，然后再调用CfgLoad（）来把之前存入缓冲区中的配置好的配置数据载入新的配置中去，并把它作为参数传入NC_NetStart（）中去，接着就调用NC_NetStart（）启动协议栈。NC_NetStart（）函数首先调用了4个硬件抽象层（HAL）的四个初始化函数，由它们来完成底层硬件的初始化（具体细节过程等待进一步研究）：接着该函数调用CfgSetDefault（）把传入NC_NetStart（）函数中构建好的配置设置为默认配置。由于编程方法上的需要，协议栈就使用配置是统一为一个配置句柄指向的配置。这样CfgSetDefault（）的本质就是把该配置句柄指向传入NC_NetStart（）函数中构建好的配置。接着把传入NC_NetStart（）函数的三个函数指针赋值给三个全局变量，以方便后面适当的时候调用：第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页接着调用协议栈的核心API函数ExecOpen（）来初始化协议栈的executive（自己意会这个概念）。接着动态创建一个名为ConfigBoot的任务，其优先级为15（最高），其执行的函数是NS_BootTask（）。由于DSP/BIOS是占先式实时OS，所以一旦任务高优先级的任务创建，OS内核的调度模块就会自动切换到高优先级的任务执行。很显然，接下来执行的是函数NS_BootTask（）。这个函数的源码在\ti\NDK\src\netctrl\netsrv.c中可以找到。NS_BootTask（）函数首先调用CfgSetService（）来SetServiceCallBackFuntionsforEveryConfigurationTag，其意思是为每个ConfigurationTag设置一个回调函数，其目的是为了在修改完配置之后能及时更新协议栈系统，也就是使协议栈系统随着配置的改变而实时地改变。回调函数的接口定义如下：在NDK的协议栈中，ConfigurationTag共有如下8个：其中需要配置回调函数的有如下几个：CFGTAG_OS、CFGTAG_IP、CFGTAG_SERVICE、CFGTAG_IPNET、CFGTAG_ROUTE，它们的回调函数分别为：SPConfig...
