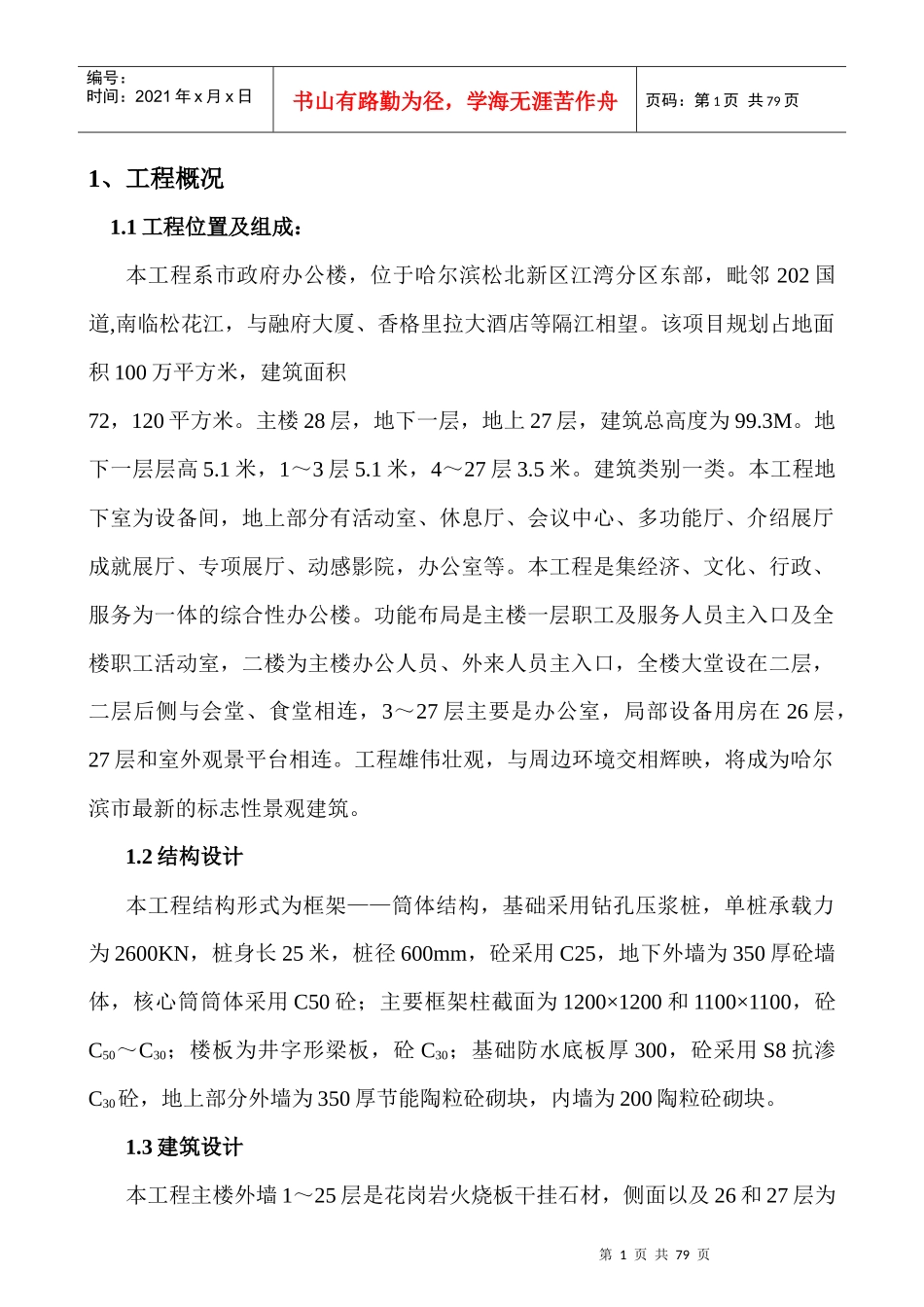

第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共79页1、工程概况1.1工程位置及组成：本工程系市政府办公楼，位于哈尔滨松北新区江湾分区东部，毗邻202国道,南临松花江，与融府大厦、香格里拉大酒店等隔江相望。该项目规划占地面积100万平方米，建筑面积72，120平方米。主楼28层，地下一层，地上27层，建筑总高度为99.3M。地下一层层高5.1米，1～3层5.1米，4～27层3.5米。建筑类别一类。本工程地下室为设备间，地上部分有活动室、休息厅、会议中心、多功能厅、介绍展厅成就展厅、专项展厅、动感影院，办公室等。本工程是集经济、文化、行政、服务为一体的综合性办公楼。功能布局是主楼一层职工及服务人员主入口及全楼职工活动室，二楼为主楼办公人员、外来人员主入口，全楼大堂设在二层，二层后侧与会堂、食堂相连，3～27层主要是办公室，局部设备用房在26层，27层和室外观景平台相连。工程雄伟壮观，与周边环境交相辉映，将成为哈尔滨市最新的标志性景观建筑。1.2结构设计本工程结构形式为框架——筒体结构，基础采用钻孔压浆桩，单桩承载力为2600KN，桩身长25米，桩径600mm，砼采用C25，地下外墙为350厚砼墙体，核心筒筒体采用C50砼；主要框架柱截面为1200×1200和1100×1100，砼C50～C30；楼板为井字形梁板，砼C30；基础防水底板厚300，砼采用S8抗渗C30砼，地上部分外墙为350厚节能陶粒砼砌块，内墙为200陶粒砼砌块。1.3建筑设计本工程主楼外墙1～25层是花岗岩火烧板干挂石材，侧面以及26和27层为第2页共79页第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共79页复合保温玻璃幕墙，层顶挑出铝板幕墙。本工程外窗主要是铝塑窗，内门为实木门，机房层为塑钢窗和塑钢门。层面为一级防水屋面，三道防水，二道防水涂料柔性防水，一道GYF1型刚性防水层。内设垂直升降电梯8部，消防电梯2部，钢筋砼楼梯4挂。防火分类为高层1类，耐火等级为一级，消防火灾为自动报警，并没有防排烟自动喷淋系统。电气工程有变电所、高低压设备、照明、动力、空调、消防动力等安装工程。1.4主要工程量如下表：序号分项工程名称单位数量备注1挖土米318，0002回填土米36，0003砼米330，0004钢筋T5，0001.5地质概况：依据地质勘测报告，场地为岩性组成：①层0.00～2.00米粉质粘土；②层2.00～3.00粉砂；③层3.00～13.00细砂；④层13.00～14.50粉质粘土；⑤层14.50～20.00粗砂；⑥层20.00米以下粉质粘土与砂层互交。1.6气象概况：本地区风砂较大，常年3～5级风，主导风向为西北风。冬季最低气温达零下36O，夏季最高气温可达36O。冬季施工期一般为10月20日至来年4月20日，夏季有效施工期一般为6个月，即4月20日至10月20日。雨季一般在6月15日至8月15日。第3页共79页第2页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共79页1.7本工程施工特点：1.7.1施工场地比较宽阔；周围无建筑物。1.7.2施工道路为临时施工道路，用垃圾及建筑残土筑成，雨季会影响施工材料进场。1.7.3主楼平面近似椭圆形，造型比较复杂，施工难度较大。1.7.4筒体平面为梯形，交角为斜角，砼量、模板量均较大，施工难度大。1.7.5本工程要求工期短、质量高，故投入人力、物资、设备量较大，并需要多专业、多工种穿插交叉作业，给施工增加了一定的困难。1.7.6由于工程量较大，设计单位分期出图，边设计、边施工、边修改，故无法确定准确工期，施工组织较为困难，在一定程度上要影响施工进度和质量。1.7.7施工现场无现成水源，施工用水和生活用水必须现场打深井。第4页共79页第3页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共79页2、施工部署2.1施工组织安排：考虑工程特点：结合现有建制及施工任务实际情况，提出以下组织方案：2.1.1由建设单位、施工单位、设计单位、监理单位四方组成现场指挥部。（1）按施工总进度计划，负责统一指挥，协调单位间的协作配合及工序搭接，避免混乱。（2）为施工创造有利条件，提前解决冬施供暖方案中图纸、技术或材料设备的问题。（3）提前解决各自分管的材料、设备、成品、半成...
