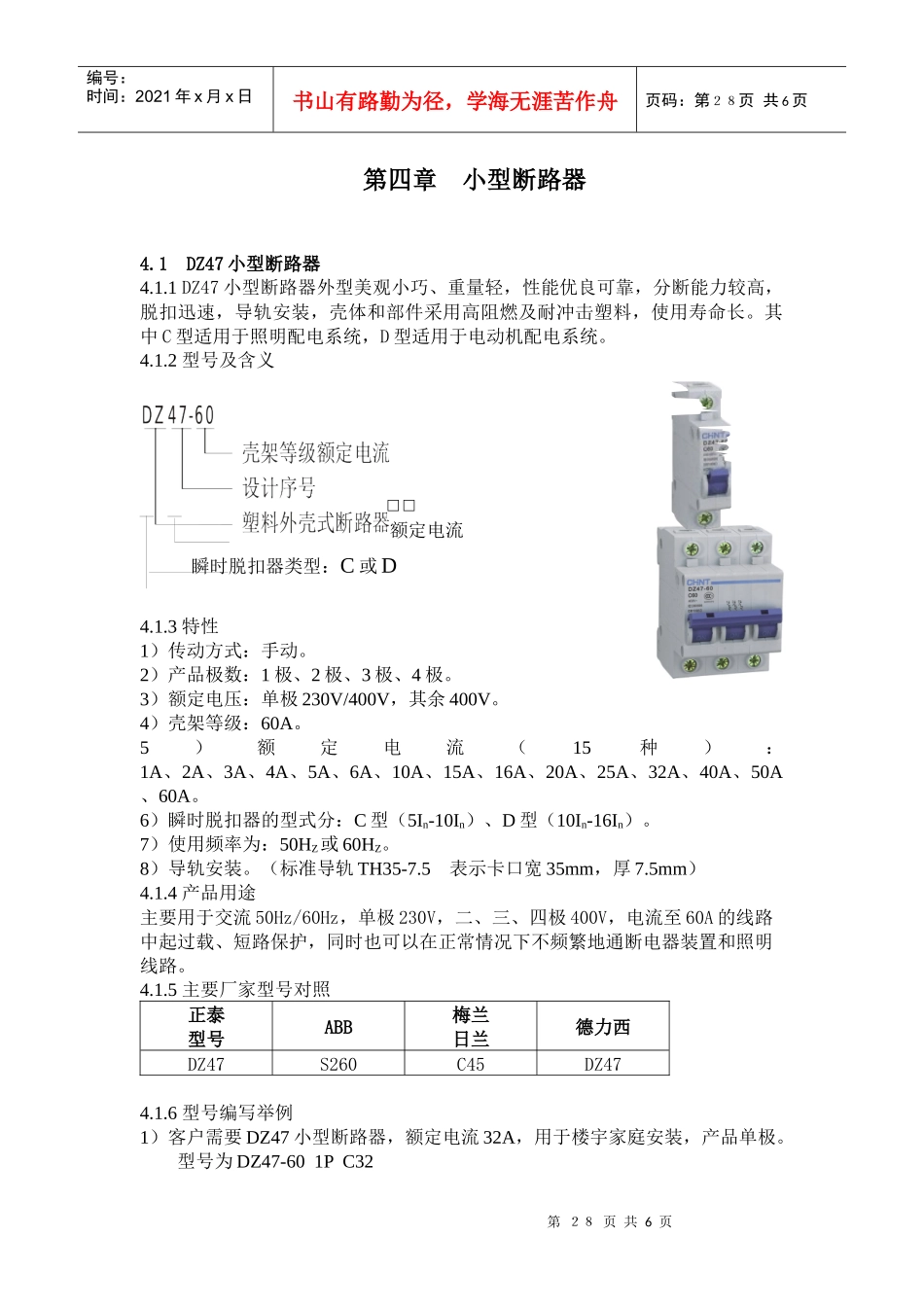

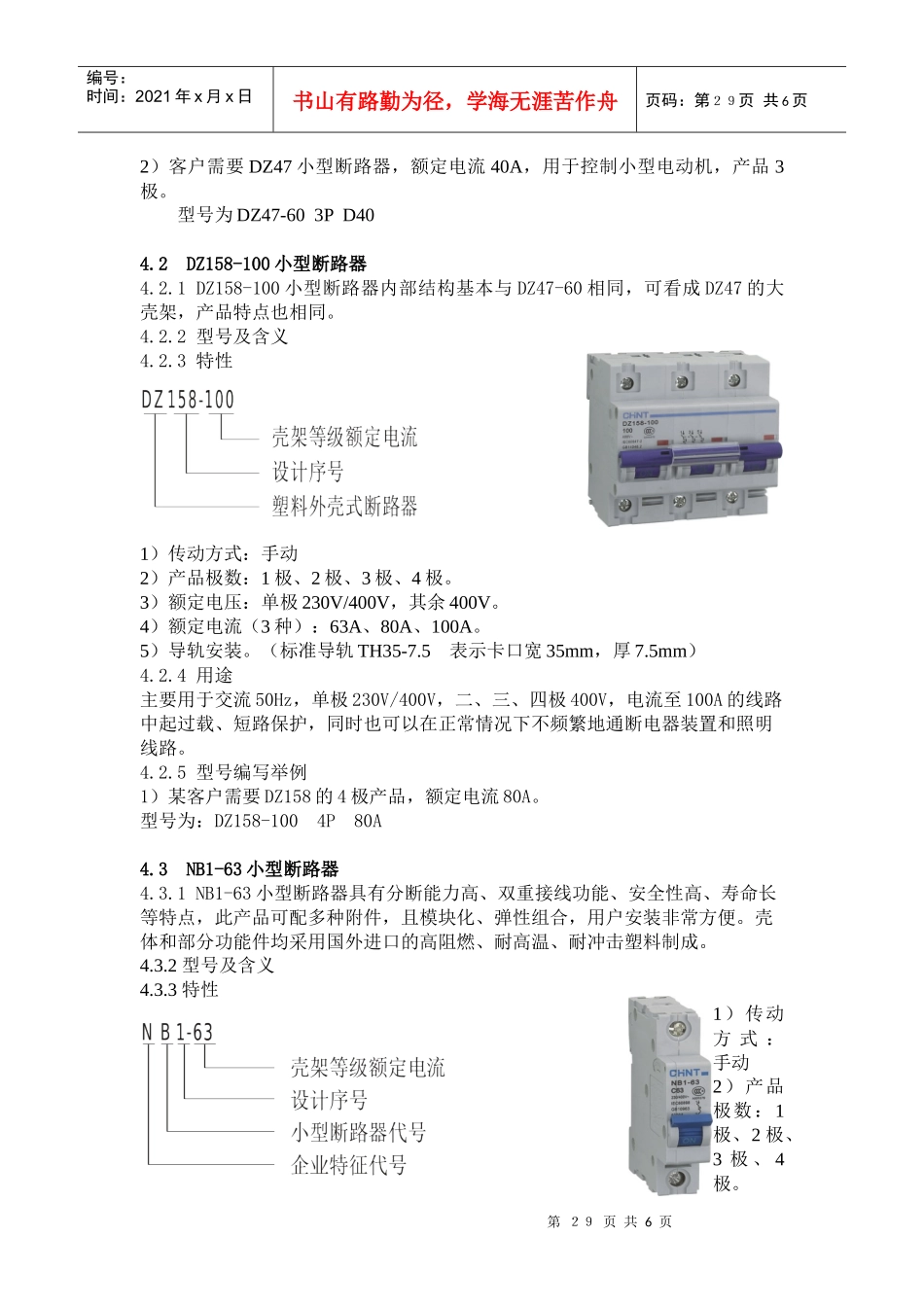

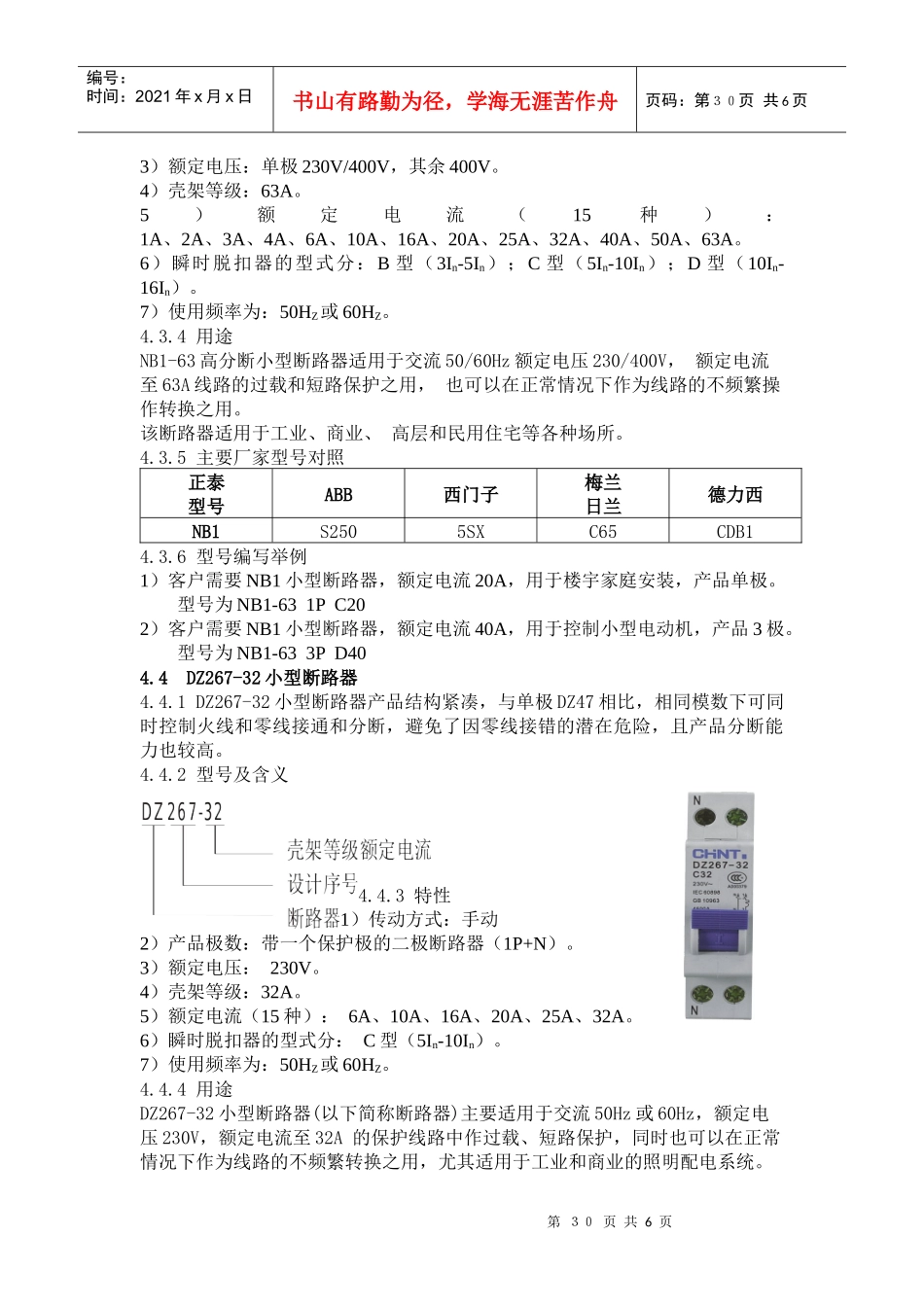

第２８页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２８页共6页第四章小型断路器4.1DZ47小型断路器4.1.1DZ47小型断路器外型美观小巧、重量轻，性能优良可靠，分断能力较高，脱扣迅速，导轨安装，壳体和部件采用高阻燃及耐冲击塑料，使用寿命长。其中C型适用于照明配电系统，D型适用于电动机配电系统。4.1.2型号及含义□□额定电流瞬时脱扣器类型：C或D4.1.3特性1）传动方式：手动。2）产品极数：1极、2极、3极、4极。3）额定电压：单极230V/400V，其余400V。4）壳架等级：60A。5）额定电流（15种）：1A、2A、3A、4A、5A、6A、10A、15A、16A、20A、25A、32A、40A、50A、60A。6）瞬时脱扣器的型式分：C型（5In-10In）、D型（10In-16In）。7）使用频率为：50HZ或60HZ。8）导轨安装。（标准导轨TH35-7.5表示卡口宽35mm，厚7.5mm）4.1.4产品用途主要用于交流50Hz/60Hz，单极230V，二、三、四极400V，电流至60A的线路中起过载、短路保护，同时也可以在正常情况下不频繁地通断电器装置和照明线路。4.1.5主要厂家型号对照正泰型号ABB梅兰日兰德力西DZ47S260C45DZ474.1.6型号编写举例1）客户需要DZ47小型断路器，额定电流32A，用于楼宇家庭安装，产品单极。型号为DZ47-601PC32第２９页共6页第２８页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２９页共6页2）客户需要DZ47小型断路器，额定电流40A，用于控制小型电动机，产品3极。型号为DZ47-603PD404.2DZ158-100小型断路器4.2.1DZ158-100小型断路器内部结构基本与DZ47-60相同，可看成DZ47的大壳架，产品特点也相同。4.2.2型号及含义4.2.3特性1）传动方式：手动2）产品极数：1极、2极、3极、4极。3）额定电压：单极230V/400V，其余400V。4）额定电流（3种）：63A、80A、100A。5）导轨安装。（标准导轨TH35-7.5表示卡口宽35mm，厚7.5mm）4.2.4用途主要用于交流50Hz，单极230V/400V，二、三、四极400V，电流至100A的线路中起过载、短路保护，同时也可以在正常情况下不频繁地通断电器装置和照明线路。4.2.5型号编写举例1）某客户需要DZ158的4极产品，额定电流80A。型号为：DZ158-1004P80A4.3NB1-63小型断路器4.3.1NB1-63小型断路器具有分断能力高、双重接线功能、安全性高、寿命长等特点，此产品可配多种附件，且模块化、弹性组合，用户安装非常方便。壳体和部分功能件均采用国外进口的高阻燃、耐高温、耐冲击塑料制成。4.3.2型号及含义4.3.3特性1）传动方式：手动2）产品极数：1极、2极、3极、4极。第３０页共6页第２９页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３０页共6页3）额定电压：单极230V/400V，其余400V。4）壳架等级：63A。5）额定电流（15种）：1A、2A、3A、4A、6A、10A、16A、20A、25A、32A、40A、50A、63A。6）瞬时脱扣器的型式分：B型（3In-5In）；C型（5In-10In）；D型（10In-16In）。7）使用频率为：50HZ或60HZ。4.3.4用途NB1-63高分断小型断路器适用于交流50/60Hz额定电压230/400V，额定电流至63A线路的过载和短路保护之用，也可以在正常情况下作为线路的不频繁操作转换之用。该断路器适用于工业、商业、高层和民用住宅等各种场所。4.3.5主要厂家型号对照正泰型号ABB西门子梅兰日兰德力西NB1S2505SXC65CDB14.3.6型号编写举例1）客户需要NB1小型断路器，额定电流20A，用于楼宇家庭安装，产品单极。型号为NB1-631PC202）客户需要NB1小型断路器，额定电流40A，用于控制小型电动机，产品3极。型号为NB1-633PD404.4DZ267-32小型断路器4.4.1DZ267-32小型断路器产品结构紧凑，与单极DZ47相比，相同模数下可同时控制火线和零线接通和分断，避免了因零线接错的潜在危险，且产品分断能力也较高。4.4.2型号及含义4.4.3特性1）传动方式：手动2）产品极数：带一个保护极的二极断路器（1P+N）。3）额定电压：230V。4）壳架等级：32A。5）额定电流（15种）：6A、10A、16A、20A、25A、32A。6）瞬时脱扣器的型式分：C型（5In-10In）。7）使用频率为：50HZ或60HZ。4.4.4用途DZ267-32小型断路器(以下简称断路器)主要适用于交流50Hz或60Hz，额定电压230V，额定...
