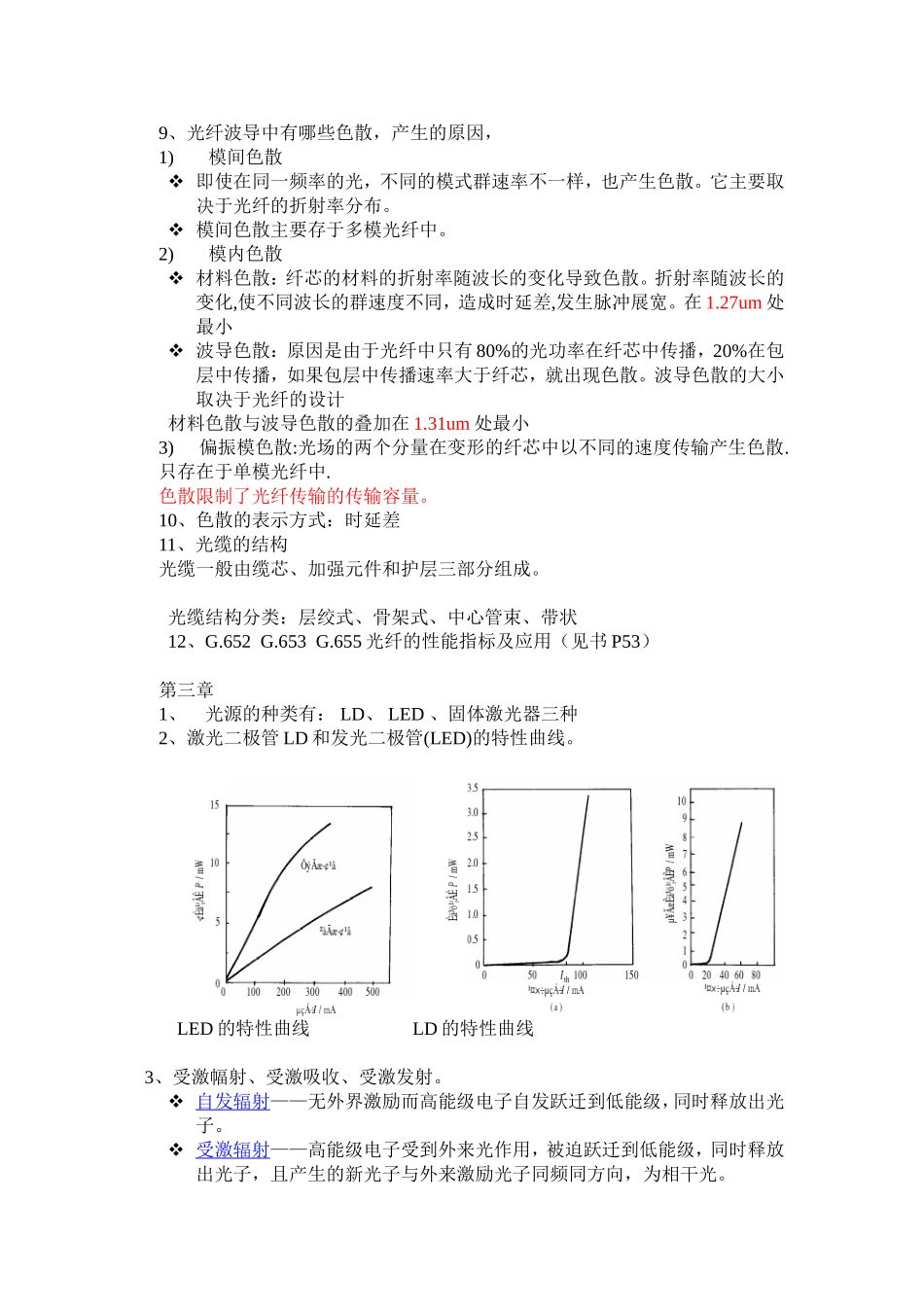

光纤通信系统课程知识点梳理汇总_第3页
3/9
第一章1光纤通信系统的分类:按传输信号的类型分:数字光纤通信系统和模拟光纤通信系统。按信号调制方式分:直接强度调制光纤通信系统和间接调制(外差光纤通信系统)现常用直接强度调制方式。按光纤的传输特性分:多模光纤系统和单模光纤通信系统按使用波长分:短波长、长波长、超长波长2基本光纤通信系统的组成:光发射机、光纤线路、光接收机、数字复用设备、光中继器。光发射机:把输入的电信号转换成为光信号,并用耦合技术把光信号最大限度地注入光纤线路。它的核心器件是光源(LD或LED)。光纤线路:用于传输光信号。由光纤、光纤接头、光纤连接器组成。光接收机:把从光纤线路输出产生畸变和衰减的微弱光信号转换为电信号,并经放大和处理后恢复成发射前的电信号。它的核心器件是光检测器(PIN或APD)。3光纤通信使用的频段范围:近红外光(波长为0.8-1.8um),频带宽度为200THz.主要使用850nm1310nm1550nm三个窗口.第二章光纤和光缆1光纤结构纤芯、包层、涂敷层.纤芯的折射率略高于包层的折射率.涂敷层的折射率高于包层.2光纤的种类:单模光纤、多模光纤(阶跃和渐变)单模光纤、阶跃折射率和梯度折射率光纤的比较1)芯径:单模光纤在10um以下,多模光纤在几十um2)损耗:单模光纤0.3dB左右多模光纤4dB左右3)色散:多模光纤色散大,主要是模间色散起作用.阶跃折射率光纤的色散梯度折射率光纤比大单模光纤色散没有模间色散,主要是模内色散和偏振模色散.色散较小.4)带宽:单模光纤的带宽比多模光纤的带宽大.多模梯度折射率光纤的带宽比多模阶跃折射率光纤大.3阶跃光纤的相对折射指数差4阶跃光纤的数值孔径的物理意义及公式光纤的数值孔径与纤芯与包层直径无关,只与两者的相对折射率差有关。若纤芯和包层的折射率差越大,NA值就越大,即光纤的集光能力就越强。5光纤归一化频率阶跃光纤中传光的电磁波模式总数:M=V²/2渐变型光纤中传光的电磁波模式总数:M=V²/46模式传输的条件:V>Vc或者是λ>λc模式截止的条件:V
