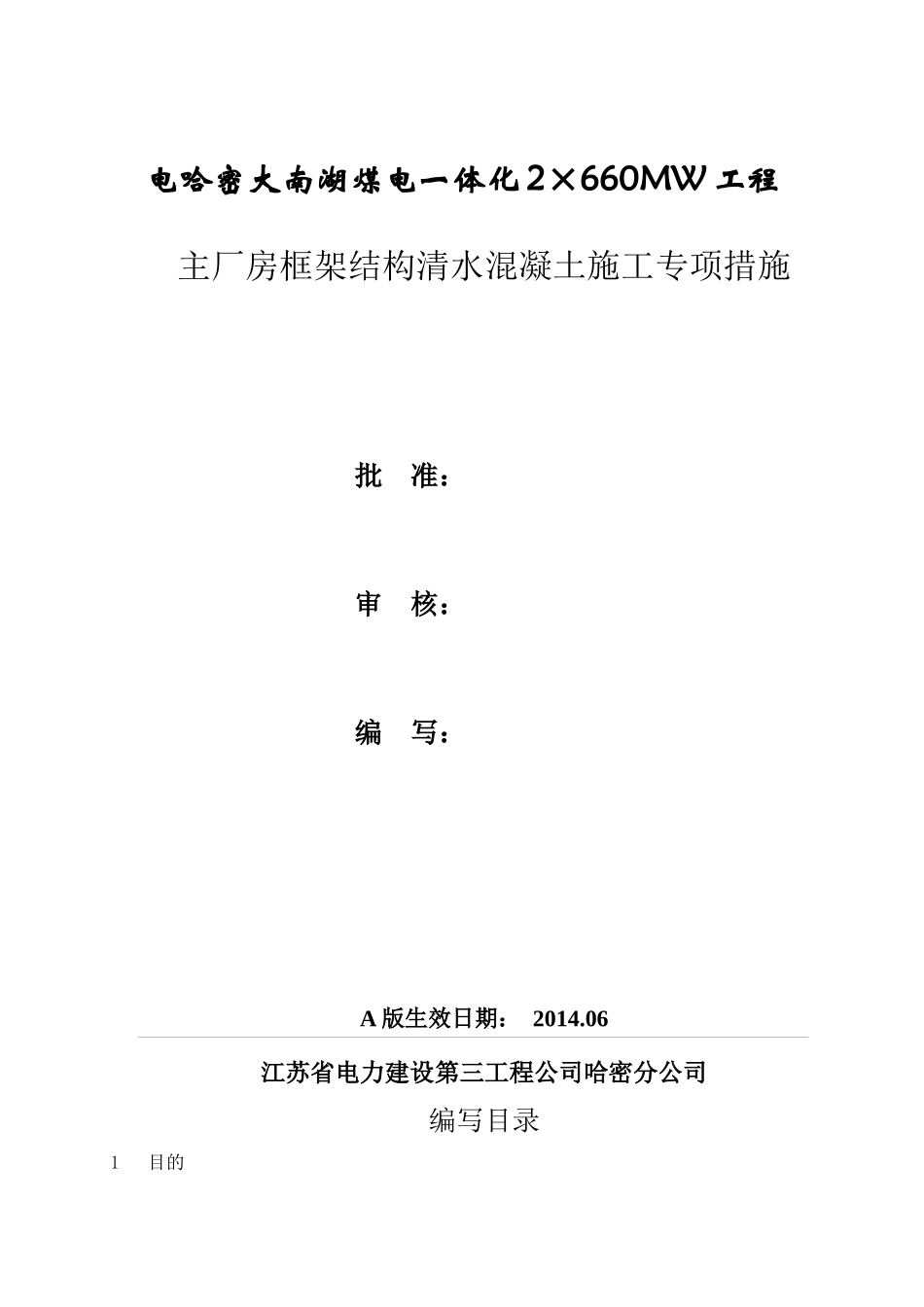

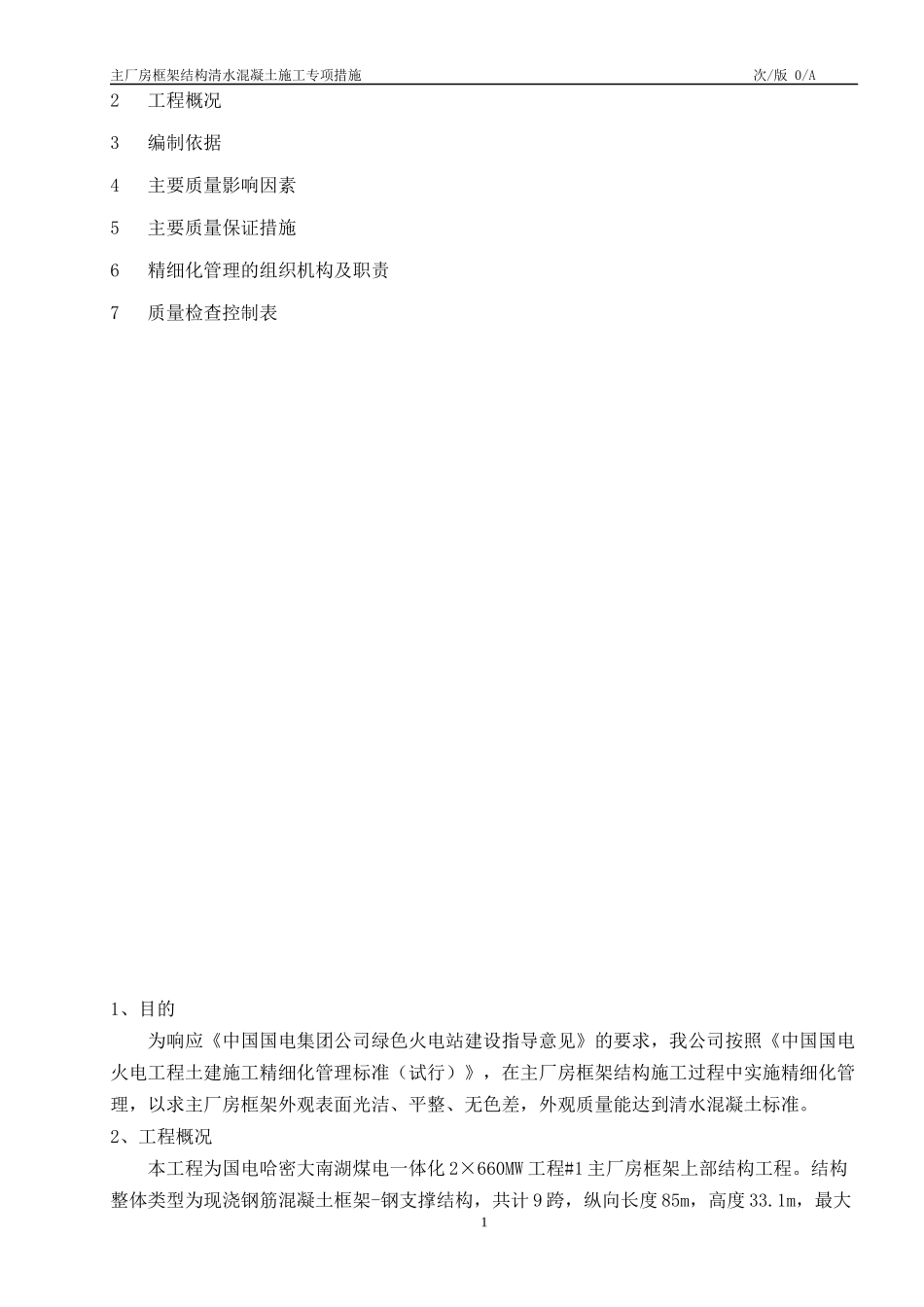

电哈密大南湖煤电一体化2×660MW工程主厂房框架结构清水混凝土施工专项措施批准：审核：编写：A版生效日期：2014.06江苏省电力建设第三工程公司哈密分公司编写目录1目的主厂房框架结构清水混凝土施工专项措施次/版0/A2工程概况3编制依据4主要质量影响因素5主要质量保证措施6精细化管理的组织机构及职责7质量检查控制表1、目的为响应《中国国电集团公司绿色火电站建设指导意见》的要求，我公司按照《中国国电火电工程土建施工精细化管理标准（试行）》，在主厂房框架结构施工过程中实施精细化管理，以求主厂房框架外观表面光洁、平整、无色差，外观质量能达到清水混凝土标准。2、工程概况本工程为国电哈密大南湖煤电一体化2×660MW工程#1主厂房框架上部结构工程。结构整体类型为现浇钢筋混凝土框架-钢支撑结构，共计9跨，纵向长度85m，高度33.1m，最大1主厂房框架结构清水混凝土施工专项措施次/版0/A跨度12m，最小跨度9m。固定端共计4跨，纵向长度32米，高度34.4米。框架结构抗震设防烈度7度，按8度采取抗震措施；结构使用年限为50年，结构安全等级为二级；环境类别为地上一类，地下三b类；框架抗震等级为一级。本次框架施工混凝土采用泵送自拌混凝土。3、编制依据3.1《混凝土结构工程施工质量验收规范》GB50204-20113.2《混凝土结构工程施工规范》GB50666-20113.3《电力建设施工质量验收及评价规程》（土建工程）DL/T5210.1-20123.4《电力建设施工技术规范》第1部分：土建结构工程DL/T5190.1.20123.5《工程建设标准强制性条文》房屋建筑部分2013版3.6《清水混凝土应用技术规程》JGJ169-20093.7《中国国电集团公司绿色火电站建设指导意见》3.8《中国国电火电工程土建施工精细化管理标准（试行）》4、主要质量影响因素因主厂房上部结构施工须达到清水混凝土要求，综合本工程的特点，结合现场实际，拟定了如下的主要影响因素：脚手架搭设；模板的选型及安装；埋件制作及安装；混凝土浇筑及养护。5、主要质量保证措施5.1脚手架工程脚手架工程在一般外观要求的混凝土结构中也有相应的规范及要求，在清水混凝土结构中，脚手架也是其重要一环。脚手架是安全的保证，也是质量保证的第一步。5.1.1脚手架不应直接立于土地面，应在立杆下垫设不小于50mm厚的脚手板，且地基平整坚实，无积水。5.1.2脚手架垂直度要求为：不大于架体高度的1/300，且不大于±75㎜。5.1.3钢管除进场时应有合格证外，材质检验方法应符合现行国家标准《金属材料室温拉伸试验方法》GB/T228的有关规定；扣件除应有合格证外，还应符合现行国家标准《钢管脚手架扣件》GB15831的规定5.1.4梁底顶托板厚度不小于5mm，顶托板与螺杆焊缝不小于6mm，螺杆外径不小于Φ36。可调托撑螺杆伸出长度不宜超过300mm，插入立杆内的长度不得小于150mm。5.1.5梁底支撑架沿纵向由下至上连续设置剪刀撑，每一跨梁底共设置3个横向剪刀撑。5.2模板工程5.2.1模板应按照翻样好的模板图在木工组合场进行下料配模，配置好的模板用油漆编号。现场不得随意乱锯模板。5.2.2模板采用13mm竹胶板制作，不得使用脱胶、空鼓、边角不齐板面翘曲、板面覆膜不全的板材，板材切割时使用裁板机弹线后一次切割成型，以便在安装时做到拼缝平整密靠。2主厂房框架结构清水混凝土施工专项措施次/版0/A5.2.3模板拼缝严密，表面平整，拼缝处用双面胶压紧，并用宽胶布粘贴，以减少板缝漏浆。5.2.4加固模板用的加强肋选用φ48×3钢管，中心间距150mm。模板转角处背楞采用方木和模板钉牢，方木采用50mm*50mm方木，方木应平直且能紧贴在模板上，这样使背楞的外边均在同一平面上，同时均匀受力。5.2.5模板制作中严格检验制度，按以下要求进行控制：序号项目名称允许偏差(mm)1板面平整度32模板尺寸±3～53板面翘曲度2/10004板件拼缝严密5对角线长度±55.2.6切割后的板边口用底油或酚醛树脂漆封涂两遍以防进水后变形翘曲。5.2.7柱棱角部位采用PVC线条做倒角，线条应用铁钉从模板外侧钉紧，使其紧贴模板拐角处。柱模板加固不采用对拉螺杆，四周采用[18a槽钢辅以Φ16对拉螺杆进行拉紧加固。所有对拉螺栓配双螺母拉紧，使槽钢不发生纵向移动，螺栓通过螺母和垫片与槽钢拉紧，通过四...
