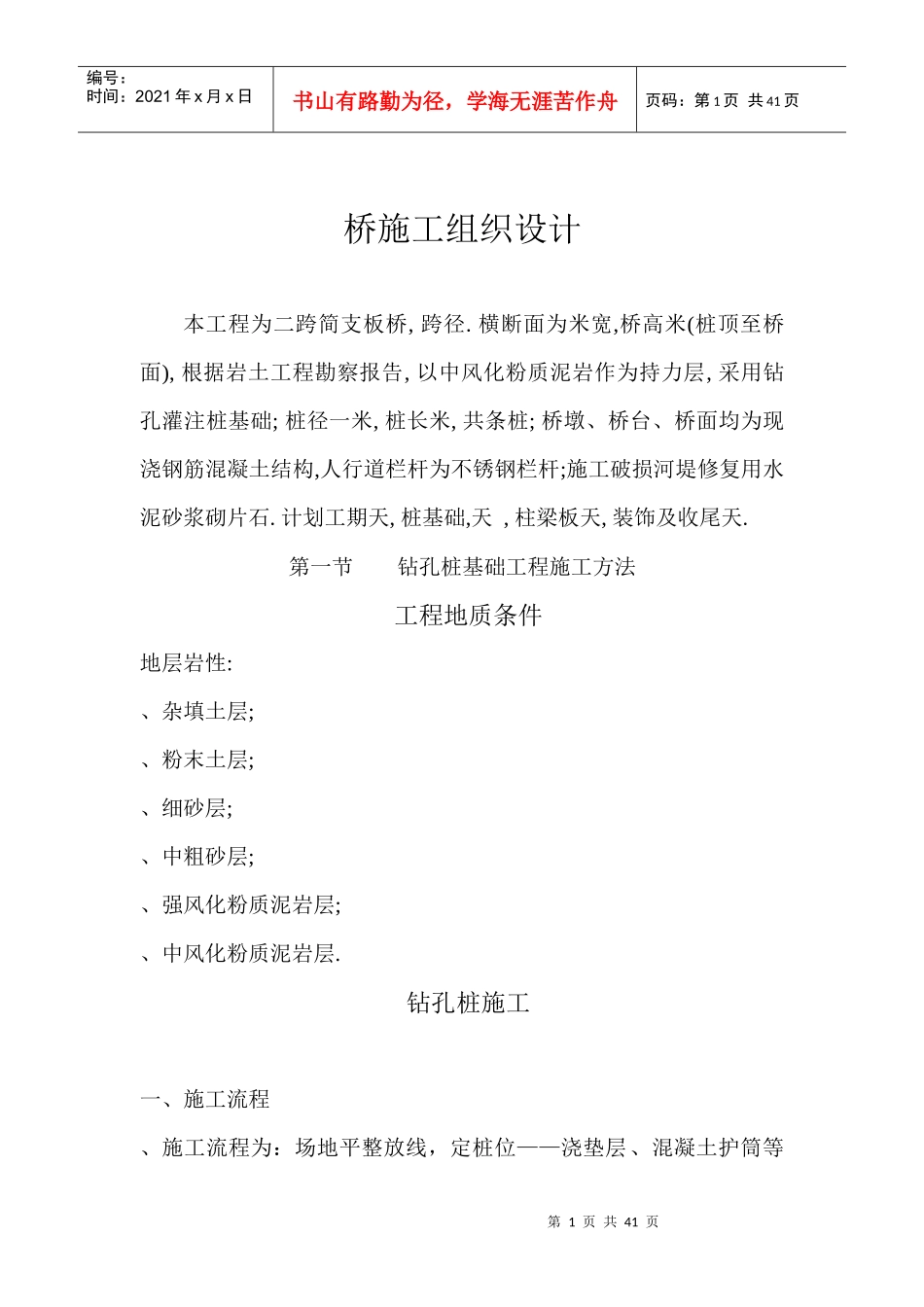

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页桥施工组织设计本工程为二跨简支板桥,跨径.横断面为米宽,桥高米(桩顶至桥面),根据岩土工程勘察报告,以中风化粉质泥岩作为持力层,采用钻孔灌注桩基础;桩径一米,桩长米,共条桩;桥墩、桥台、桥面均为现浇钢筋混凝土结构,人行道栏杆为不锈钢栏杆;施工破损河堤修复用水泥砂浆砌片石.计划工期天,桩基础,天,柱梁板天,装饰及收尾天.第一节钻孔桩基础工程施工方法工程地质条件地层岩性:、杂填土层;、粉末土层;、细砂层;、中粗砂层;、强风化粉质泥岩层;、中风化粉质泥岩层.钻孔桩施工一、施工流程、施工流程为：场地平整放线，定桩位——浇垫层、混凝土护筒等第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页——架设支架和钻机，安装潜水泵。制泥浆池及照明设备等——钻井并用泥浆护壁——清孔及验地质状况——，钢筋笼设置，用粗直径钢筋固定，每为一处——浇灌桩身砼。二、场地处理、对基础平面进行平整，并浇厚的砼垫层（垫层面坡向按平面布置坡向排水沟），以便于场内的水平运输，桩孔内地下水排放畅通，沿坡底四周修水沟，排水集中处设置集水井（含沉淀池），将泥沙沉淀后的水进入集水池并及时将水用潜水泵抽到附近市政井。、排水沟、集水井的作法：（）排水沟开端，沿排水方面走坡，宽，截面为矩形。排水沟截面如图所示。（）沉淀池及集水井的作法：红砖C15砼垫层平面图(红砖砌筑)剖面简图C15砼垫层第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页三、工程桩测量、工程桩轴线控制：根据平面测量控制网，采用直角坐标法或极坐标法定出挖孔桩的控制轴线，控制测量采用经纬仪测量。、工程桩定位放线：工程桩施工前，根据挖孔桩的控制轴线定出每个桩的中心点，然后根据其直径弹出其圆周线。桩位轴线采取在地面设十字控制网、基准点来控制，桩孔垂直度通过控制护壁支模的中心线来控制：即将桩控制轴线、高程引到砼护壁上，每节以十字线对中，吊大线锤控制中心，用尺杆找圆周，细部放样以测量控制轴线为准，用钢尺丈量定位，对局部拉尺困难或较重要的部位，用经纬仪和钢尺辅助测量。桩容许偏差：桩身直径、，桩中心位移、垂直度。、钻孔桩高程控制：在基础四周作四个高精度水准点，以避免水准点远距离引测的误差和方便水准点的彼此校核，防止使用被扰动的水准点。工程桩标高通过引测到护壁上的测量标高控制，高精度水准点用精密水准仪和钢尺测量，普通标高用水准仪控制。四、桩孔施工1、钻进过程中要加强检查,发现偏斜及时纠正,并要注意泥浆比重,随需要调整,防止坍孔并有利于排渣.2、随时注意钻机操作有无异常情况,如发现摇晃、跳动或钻进困难,可能遇到硬层或一边软一边硬土层碰撞摇动所致,此时要放第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页慢进尺,待穿过硬层或不均匀土层后方可正常钻进。3、应严格控制钻进速度,如钻机转速高,泥浆比重大,钻进过快,切削出的泥块块大,未成浆,对钻机产生较大阻力,有可能使电机超负荷而损坏,或抽水齿轮磨损或使钻杆折断等.同时钻进速度要与制浆、排渣能力相适应,一般钻进速度要低于供泥浆和排渣速度,避免造成埋钻。4、在钻进过程中,应随时补充泥浆,调整泥浆比重;在粘土和亚粘土中成孔时,可用水泵喷射清水,使清水和孔中钻头切削下来的土颗粒混成泥浆,自造泥浆护壁。排渣泥浆的比重应控制在,在易坍孔的砂土和较厚的夹砂层中成孔时,应设置循环泥浆池和泥浆泵,赛用比重为的泥浆护壁,在穿过砂夹卵石层时,应提高泥浆比重至。泥浆可就地选择塑性指数≥的粘土调制,并经常测定泥浆比重。5、钻孔达到设计要求深度后,应尽量把孔底沉渣捞清,以免影响桩的承载力,可用循环换浆法,即让钻头继续在原位旋转,继续注水,用清水换浆。本法能使冲碎的卵石、石块由泥浆带出。6、清孔后的泥浆比重,当用原土造浆的孔,应控制在左右;孔壁土质较差,用循环泥浆的孔,应控制在。在清孔过程中,必须随时补充足够的泥浆,以保持浆面稳定。清孔检查合...
