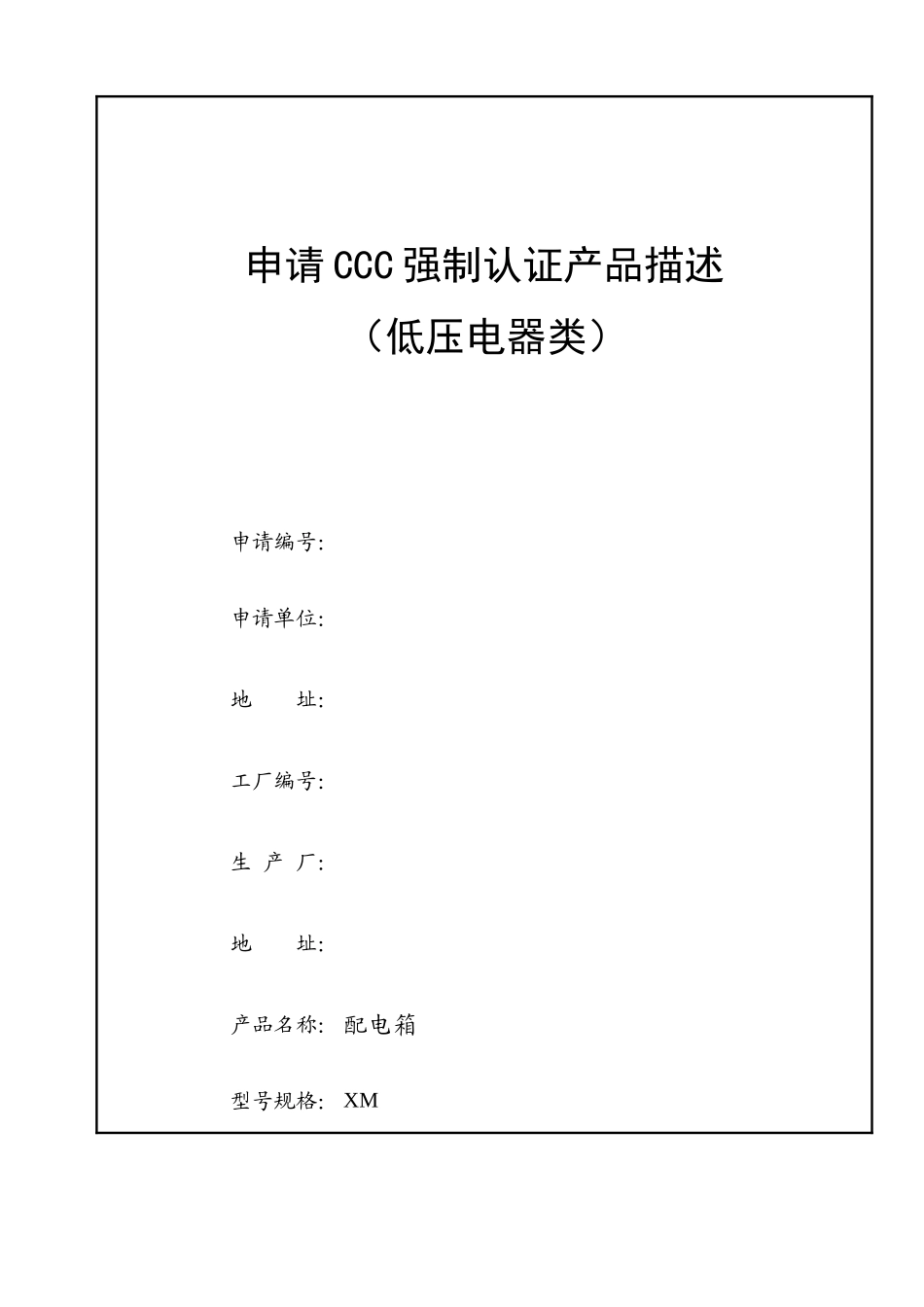

产品描述(照明配电箱XM)_第1页
1/13

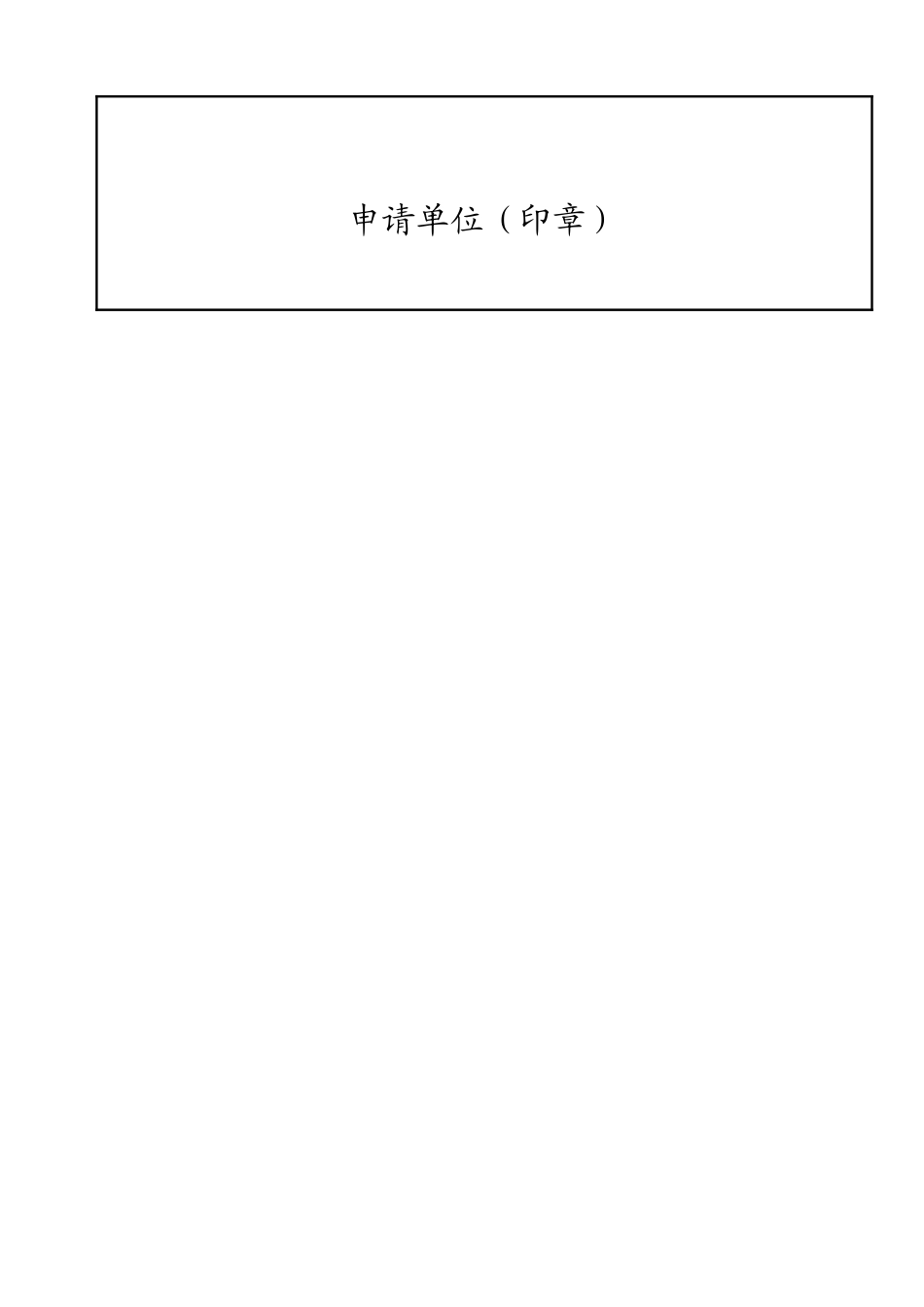

产品描述(照明配电箱XM)_第2页
2/13

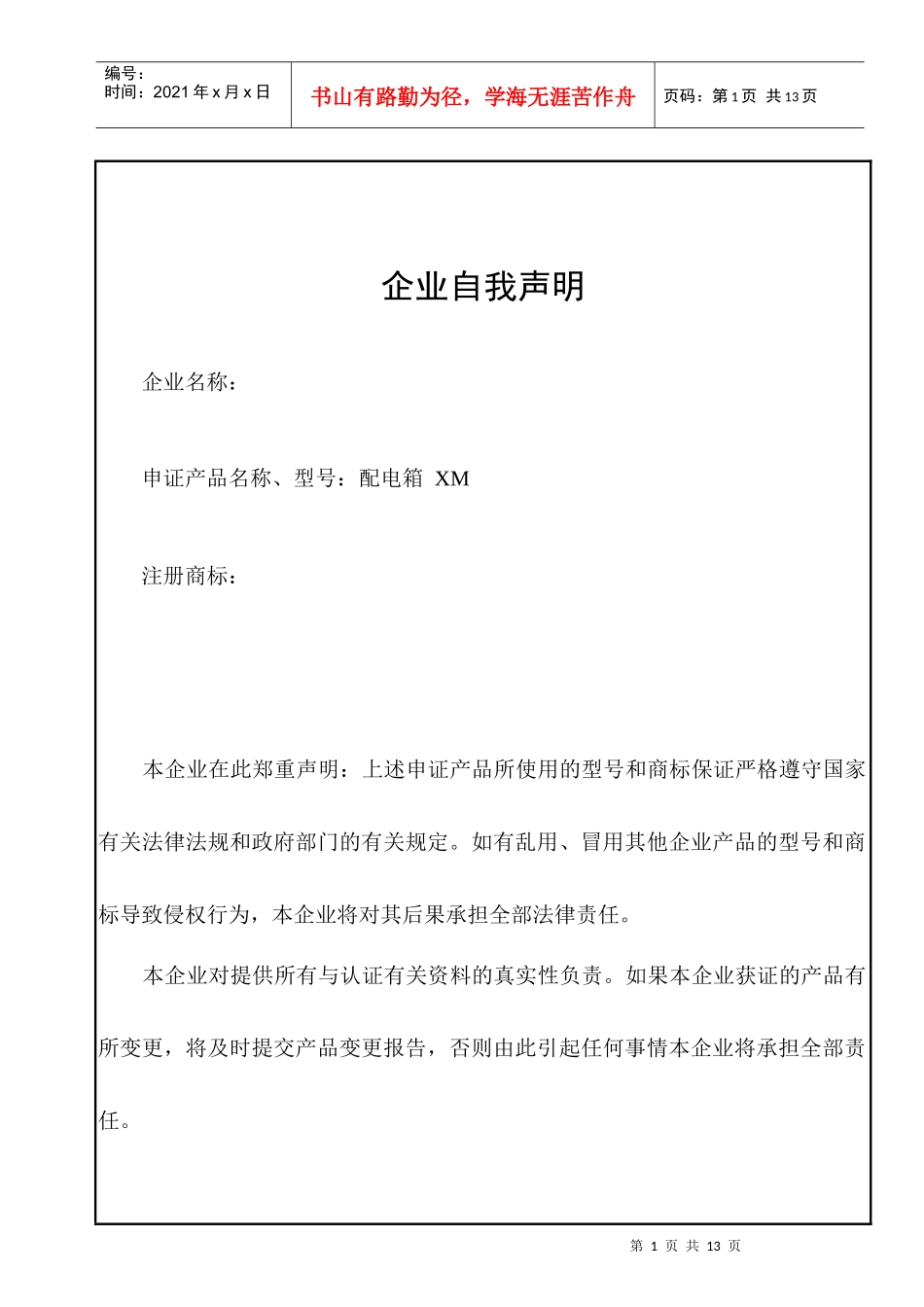

产品描述(照明配电箱XM)_第3页
3/13
申请CCC强制认证产品描述(低压电器类)申请编号:申请单位:地址:工厂编号:生产厂:地址:产品名称:配电箱型号规格:XM申请单位(印章)第1页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共13页企业自我声明企业名称:申证产品名称、型号:配电箱XM注册商标:本企业在此郑重声明:上述申证产品所使用的型号和商标保证严格遵守国家有关法律法规和政府部门的有关规定。如有乱用、冒用其他企业产品的型号和商标导致侵权行为,本企业将对其后果承担全部法律责任。本企业对提供所有与认证有关资料的真实性负责。如果本企业获证的产品有所变更,将及时提交产品变更报告,否则由此引起任何事情本企业将承担全部责任。第2页共13页第1页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共13页申证企业负责人(签名):日期:(企业盖章)第3页共13页第2页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共13页产品描述(试样描述)1.产品构成的描述及结构特点(结构概要说明):1).产品型号及名称XM配电箱2).提供图纸及编号:试样装配图S201105999试样电气原理图(说明元件型号、规格、连接母线与电缆牌号规格)S2011058883).主要结构数据:3.1开关电器及元件(元件明细表)3.2母线与绝缘导线(型号规格、材料名称及牌号、生产厂)序号元件名称材料名称型号规格(mm)制造商(生产厂)1主母线铜母线TMY-30×5广州市半径电力铜材有限公司2N接线排TMY-30×33PE接线排TMY-20×34绝缘导线聚氯乙烯BV、BVR-2.5mm2、6mm2、10mm2深圳金环宇电线电缆有限公司3.3绝缘支撑件及有关连接件(材料名称及牌号、生产厂)序号元件名称材料名称型号规格(mm)制造商(生产厂)1绝缘子DMC低收缩不饱和聚酯玻璃纤维增强团状模塑料φ30×30浙江海坦机电科技有限公司2绝缘框11.5×11.5序号元件名称型号规格/牌号数量/个制造商(生产厂)/CCC证书编号1塑壳断路器RDM10-400/3300250A1人民电器集团有限公司/20020103070049622小型断路器DZ47-63C50/3P4人民电器集团有限公司/2002010307012494DZ47-63C25/1P4人民电器集团有限公司/2002010307012494DZ47-63C20/2P23电度表DD86220(40)A2上海哈仪电表有限公司4壳体钢板厚:1.5mm/第4页共13页第3页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共13页产品描述(试样描述)3.4送样样机结构特点:样机结构特点描述:配电箱采用钢板弯制焊接而成,箱体由三个功能单元组成,左上部分功能单元内安装主断路器;主断路器安装在中间,操作手柄露出金属盖板,右上部分功能单元内安装电度表,加装门;下部安装支路断路器,支路断路器操作手柄露出金属盖板,加装门,门上加锁,打开门方可操作箱内元件,电源从主开关上接线端接入,各分支回路的电源用绝缘导线接线端接入,各分支回路从开关下接线端子引出。接地端子与箱体相连,箱体表面采用环氧树酯粉末经静电喷涂,中性导体(N)置于支路断路器左侧,保护导体(PE)置于支路断路器右侧。样机操作方式:正面、手动操作;样机安装方式:悬挂明装式固定安装;样机接线方式:上进线下出线;样机外形尺寸(长×宽×高):650mm×180mm×780mm;保护接地措施:有独立的接地铜排,仪表门用多股软导线与构架相连,柜内安装件与构架用滚花螺钉连接。防腐蚀:采用环氧粉末静电喷涂,柜内金属件均镀锌,铜排镀锡;母线绝缘支撑件之间最大距离:200mm第5页共13页第4页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共13页产品描述(试样描述)2.主要技术参数:(如不适用项用“/”表示)额定工作电压:220V/380V额定绝缘电压:500V额定冲击耐受电压:/主母线的额定电流和额定短路耐受强度:250A,10kA主开关的分断能力:10kA主开关的额定电流、极限短路分断能力和运行短路分断能力:250A,25kA,12.5kA过电压类别:Ⅰ□ⅡⅢ□Ⅳ□材料组别:Ⅲa污染等级:3电气间隙:≥3mm爬电距离:≥8mm出线回路数:10路各出线回路额定电流和分断能力:50A(4路)4kA、25A(4路)6kA、20A(2路)6kA额定分散系...
