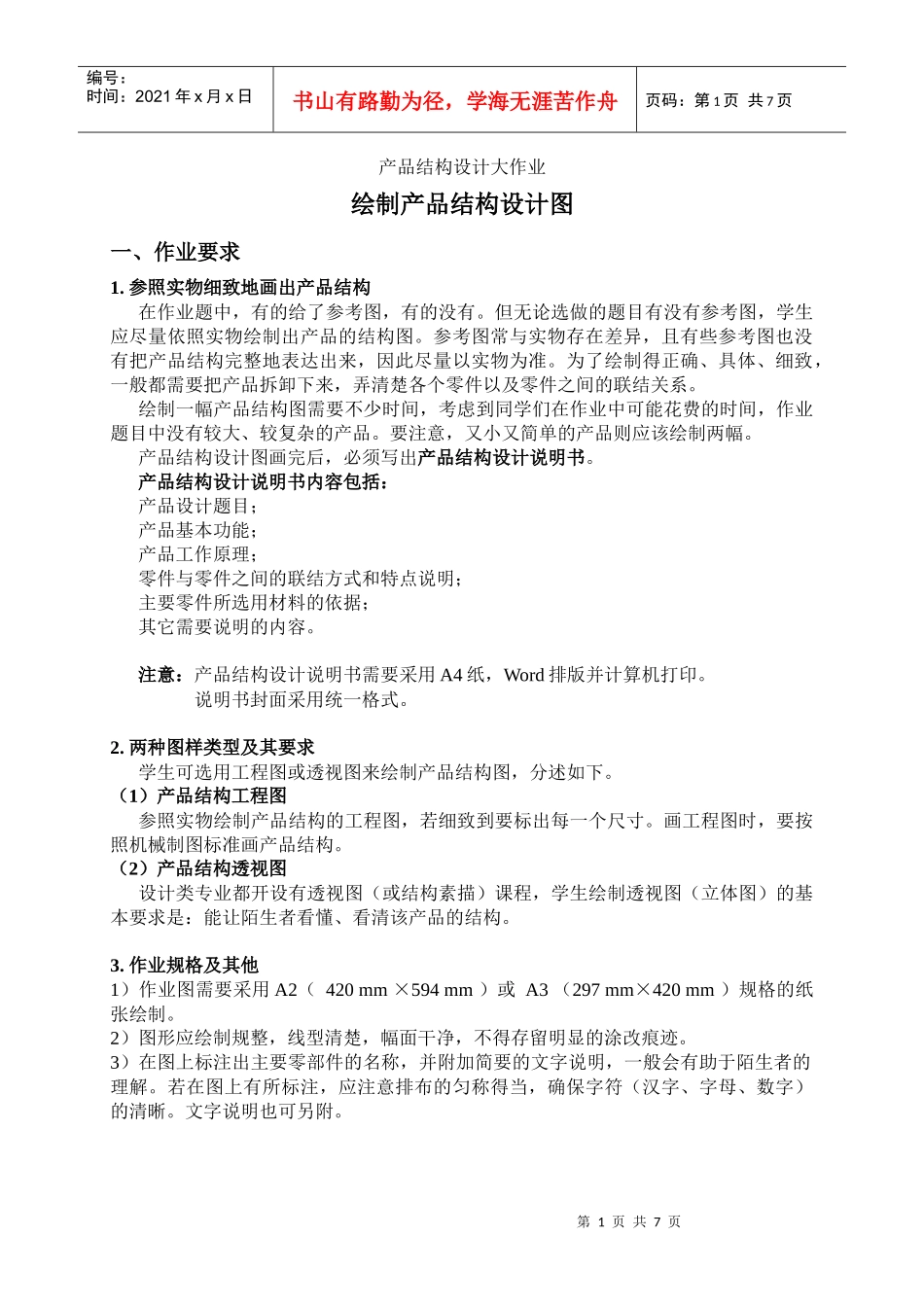

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页产品结构设计大作业绘制产品结构设计图一、作业要求1.参照实物细致地画出产品结构在作业题中，有的给了参考图，有的没有。但无论选做的题目有没有参考图，学生应尽量依照实物绘制出产品的结构图。参考图常与实物存在差异，且有些参考图也没有把产品结构完整地表达出来，因此尽量以实物为准。为了绘制得正确、具体、细致，一般都需要把产品拆卸下来，弄清楚各个零件以及零件之间的联结关系。绘制一幅产品结构图需要不少时间，考虑到同学们在作业中可能花费的时间，作业题目中没有较大、较复杂的产品。要注意，又小又简单的产品则应该绘制两幅。产品结构设计图画完后，必须写出产品结构设计说明书。产品结构设计说明书内容包括：产品设计题目；产品基本功能；产品工作原理；零件与零件之间的联结方式和特点说明；主要零件所选用材料的依据；其它需要说明的内容。注意：产品结构设计说明书需要采用A4纸，Word排版并计算机打印。说明书封面采用统一格式。2.两种图样类型及其要求学生可选用工程图或透视图来绘制产品结构图，分述如下。（1）产品结构工程图参照实物绘制产品结构的工程图，若细致到要标出每一个尺寸。画工程图时，要按照机械制图标准画产品结构。（2）产品结构透视图设计类专业都开设有透视图（或结构素描）课程，学生绘制透视图（立体图）的基本要求是：能让陌生者看懂、看清该产品的结构。3.作业规格及其他1）作业图需要采用A2（420mm×594mm）或A3（297mm×420mm）规格的纸张绘制。2）图形应绘制规整，线型清楚，幅面干净，不得存留明显的涂改痕迹。3）在图上标注出主要零部件的名称，并附加简要的文字说明，一般会有助于陌生者的理解。若在图上有所标注，应注意排布的匀称得当，确保字符（汉字、字母、数字）的清晰。文字说明也可另附。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页二、参考作业题1-----一款双缸洗衣机洗衣缸的传动系统2-----一款双缸洗衣机甩干桶的传动、制动系统3-----一种卫生间换气扇的机械结构（附图A–5）4-----一款面包片烤炉的结构（附图A–8）5-----一种（或两种）自行车锁的结构（附图A–10）6-----一种平路滑板的结构（附图A–12）7-----一种旅游便携小推车的结构（附图A–16）8-----两种折叠家具的结构（在附图A–19中任选其二）9-----一种小型手动装订机的结构（附图A–22）10-----一款自行车气筒的结构（附图A–24）11-----一种家电（或仪器）机箱的结构（学生自己选定，如电脑主机、DVD、微波炉等）三、作业提交时间作业提交时间：2011年12月16日上午1:00（京时）前。注意：班长统一收齐作业后交给任课教师。过期提交无成绩！！！老师联系电话：8592398（办）13999993300办公地址：第一综合实验楼309室第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页产品结构设计大作业（二号字宋体）姓名：（四号字宋体）学号：专业：学院：完成日期：第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页附图附图A--5附图A--8第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页附图A--10附图A--12第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页附图A--16附图A--19附图A--22第7页共7页第6页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共7页附图A--24
