云池路施工组织设计VIP专享VIP免费

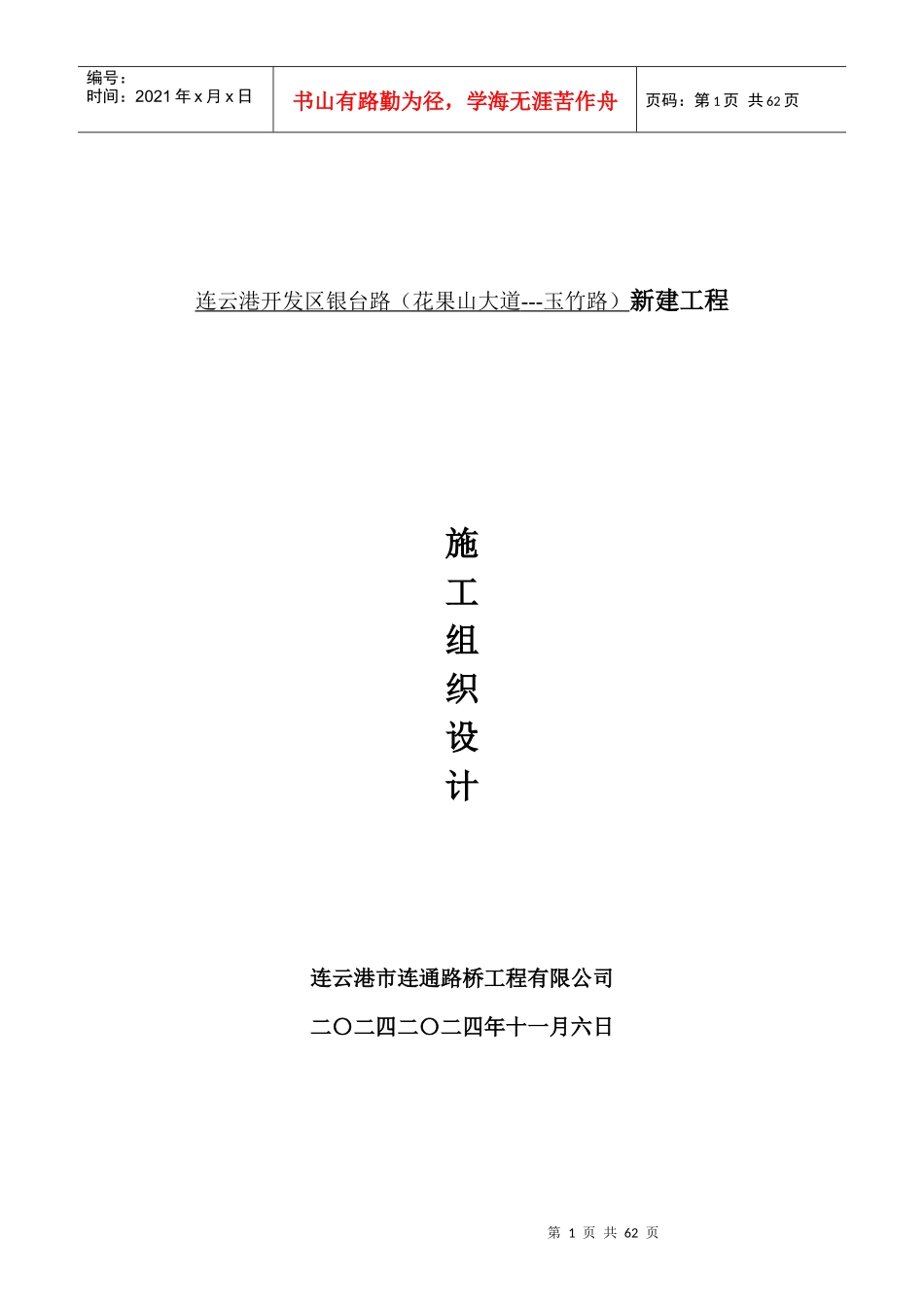

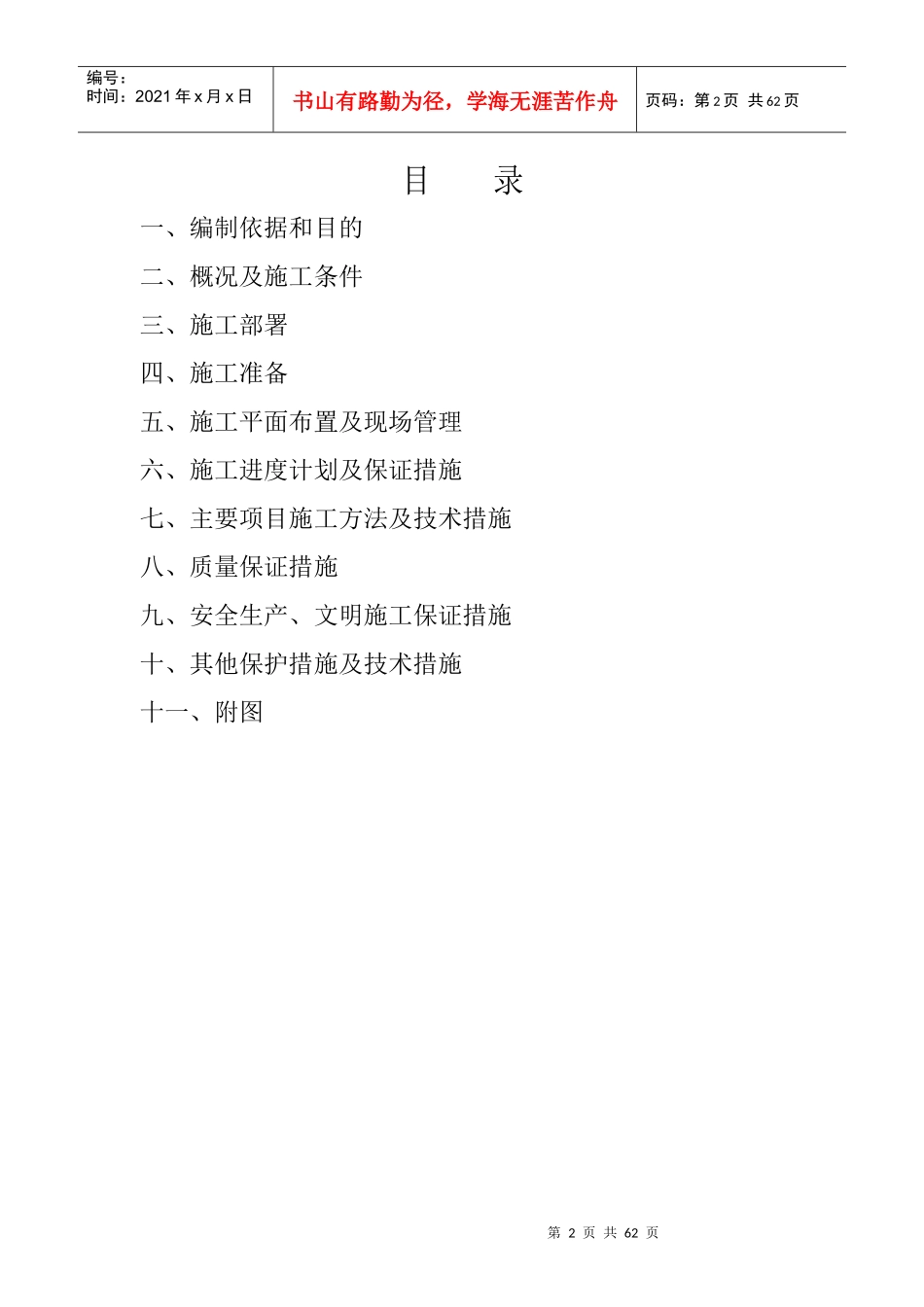

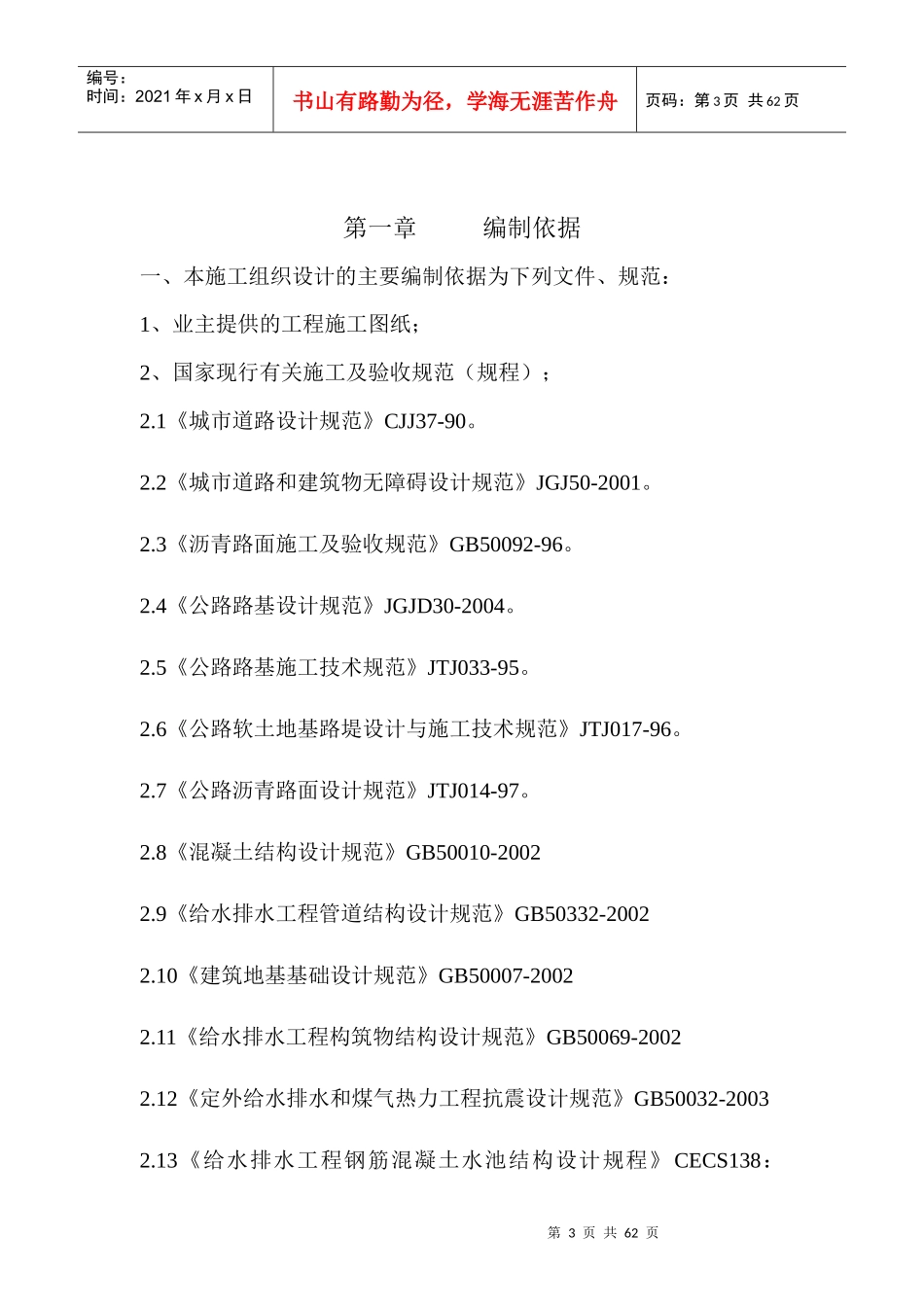

第1页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共62页连云港开发区银台路（花果山大道---玉竹路）新建工程施工组织设计连云港市连通路桥工程有限公司二〇二四二〇二四年十一月六日第2页共62页第1页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共62页目录一、编制依据和目的二、概况及施工条件三、施工部署四、施工准备五、施工平面布置及现场管理六、施工进度计划及保证措施七、主要项目施工方法及技术措施八、质量保证措施九、安全生产、文明施工保证措施十、其他保护措施及技术措施十一、附图第3页共62页第2页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共62页第一章编制依据一、本施工组织设计的主要编制依据为下列文件、规范：1、业主提供的工程施工图纸；2、国家现行有关施工及验收规范（规程）；2.1《城市道路设计规范》CJJ37-90。2.2《城市道路和建筑物无障碍设计规范》JGJ50-2001。2.3《沥青路面施工及验收规范》GB50092-96。2.4《公路路基设计规范》JGJD30-2004。2.5《公路路基施工技术规范》JTJ033-95。2.6《公路软土地基路堤设计与施工技术规范》JTJ017-96。2.7《公路沥青路面设计规范》JTJ014-97。2.8《混凝土结构设计规范》GB50010-20022.9《给水排水工程管道结构设计规范》GB50332-20022.10《建筑地基基础设计规范》GB50007-20022.11《给水排水工程构筑物结构设计规范》GB50069-20022.12《定外给水排水和煤气热力工程抗震设计规范》GB50032-20032.13《给水排水工程钢筋混凝土水池结构设计规程》CECS138：第4页共62页第3页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共62页2002第二章概况及施工条件一、工程概况1)自然条件1.1地貌属于海积平原，潮泥为主要土壤构成部分，地层结构较复杂，在分布上变化较大，厚度不太稳定，物理力学性质较均匀，下部地层承载力较高，有淤泥、饱和液化砂土等不良地质现象分布。1.2地表水量充沛，分布有海水咸水区和河流淡水区，水位受季节影响较大。规划范围内立新干河、曹圩干河等承担一定区域排洪功能，在西北与西南两处分别设有通航闸、公兴闸以控制排洪水量。东部第5页共62页第4页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共62页为黄海，平均高潮水位2.8-3m，50年一遇最高潮水位4.5m。由于西受低山丘陵洪水的威胁，东受海水高水位顶托，汛期常有高水入侵、洪水外排受阻的状况。2)区域现状2.1现状道路两侧均为盐田，地势较为平坦。全线地面标高为2.4～3.4m（高程采用1985国家高程基准，下同）。2.1气温年平均气温约14.0℃，最低月平均气温（1月）0℃，最高月平均气温（7～8月）可达26℃以上。2.2极端最高气温39.8℃，极端最低气温-18.1℃。2.3最大冰冻深度22cm。3)降水2.1年平均降水量为900mm～950mm，年最大降水量1250mm以上，最大日降水量264mm。2.2雨季在6～9月份，其雨量约占全年70%。4)湿度第6页共62页第5页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共62页4.1空气湿度较高，年平均相对湿度约72%。4.2最小相对湿度约65%，最大相对湿度约80%。5)设计车速:路段：50km/h；交叉口：20km/h。6)设计荷载：道路设计荷载：BZZ-100桥梁荷载等级：城－A级人群荷载：3.5kN/m27)设计年限:沥青砼路面：设计年限15a(远期);8)雨水设计参数8.1重现期P=1a。8.2综合径流系数Ψ=0.65。8.3暴雨强度公式：ｑ=3360.04（1+0.82lgP）/（t+35.7）0.74。8.4地面集水时间t1=10min。第7页共62页第6页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共62页7.5管沟内雨水流行时间折减系数m=2。9)主要工程及工程量概述1.3.1云池路工程为一新建道路，道路宽度为42米，全长750m。1.3.2车行道结构层为：6cmAC-20中粒式沥青砼下封层30cm水泥稳定土基层130cm山场碎石垫层结构层共厚166cm。1.3.4道路横坡车行道横坡为2.0%，路面采用抛物线型路拱。人行步道横坡为1.0%。1.4.1雨水工程①方沟1400*1000：154米②方沟1600*1100：105米③方沟1600*...
