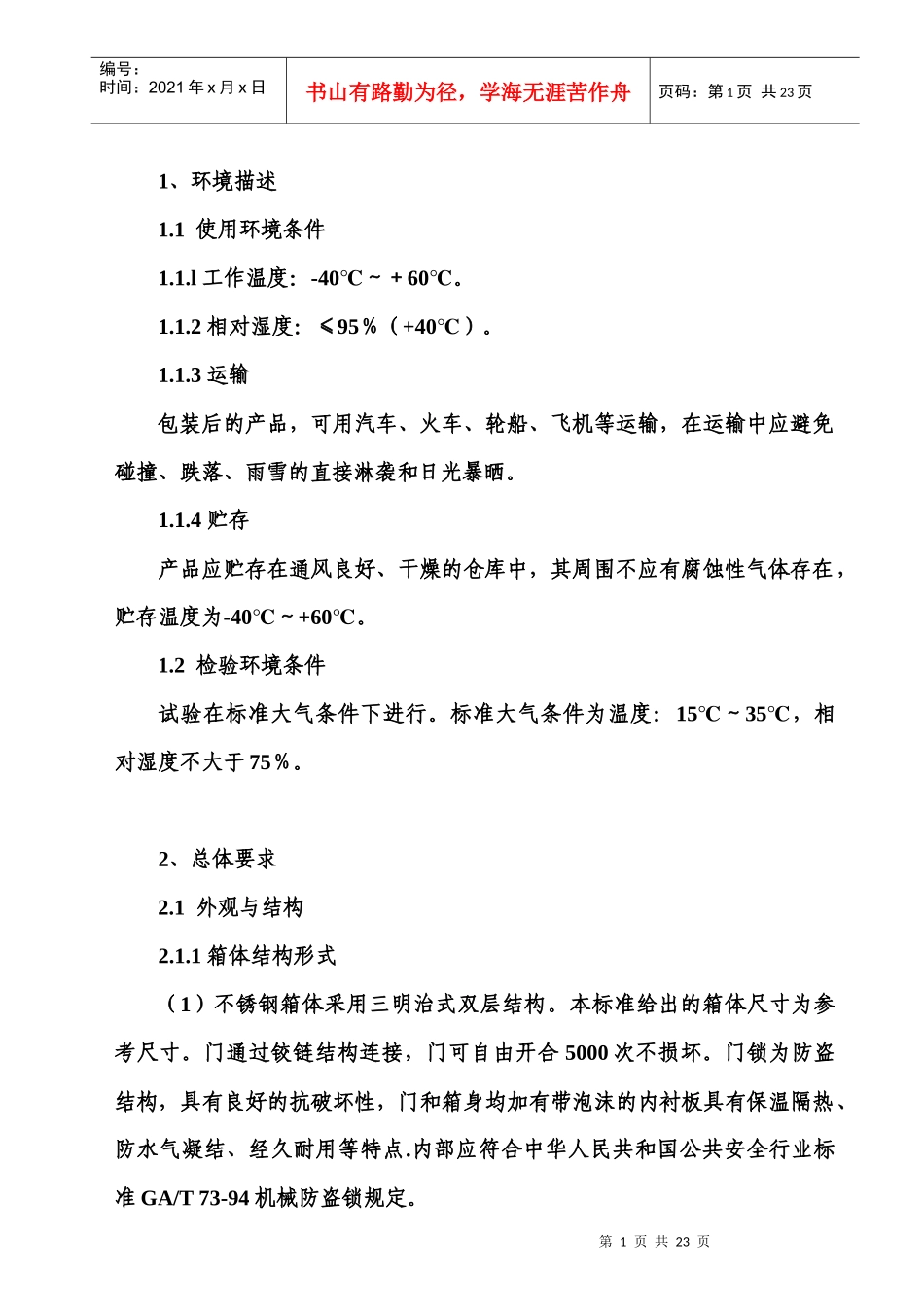

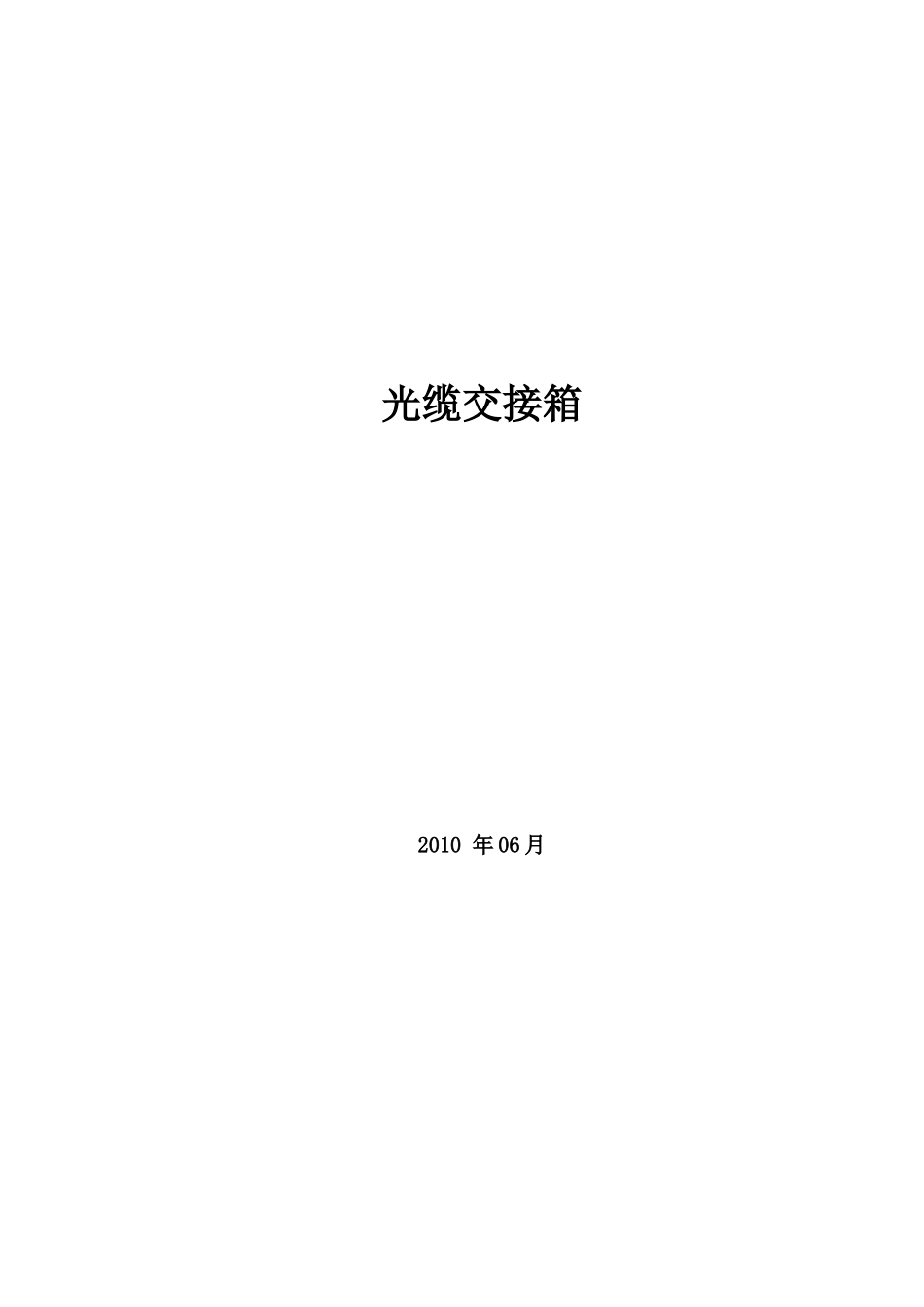

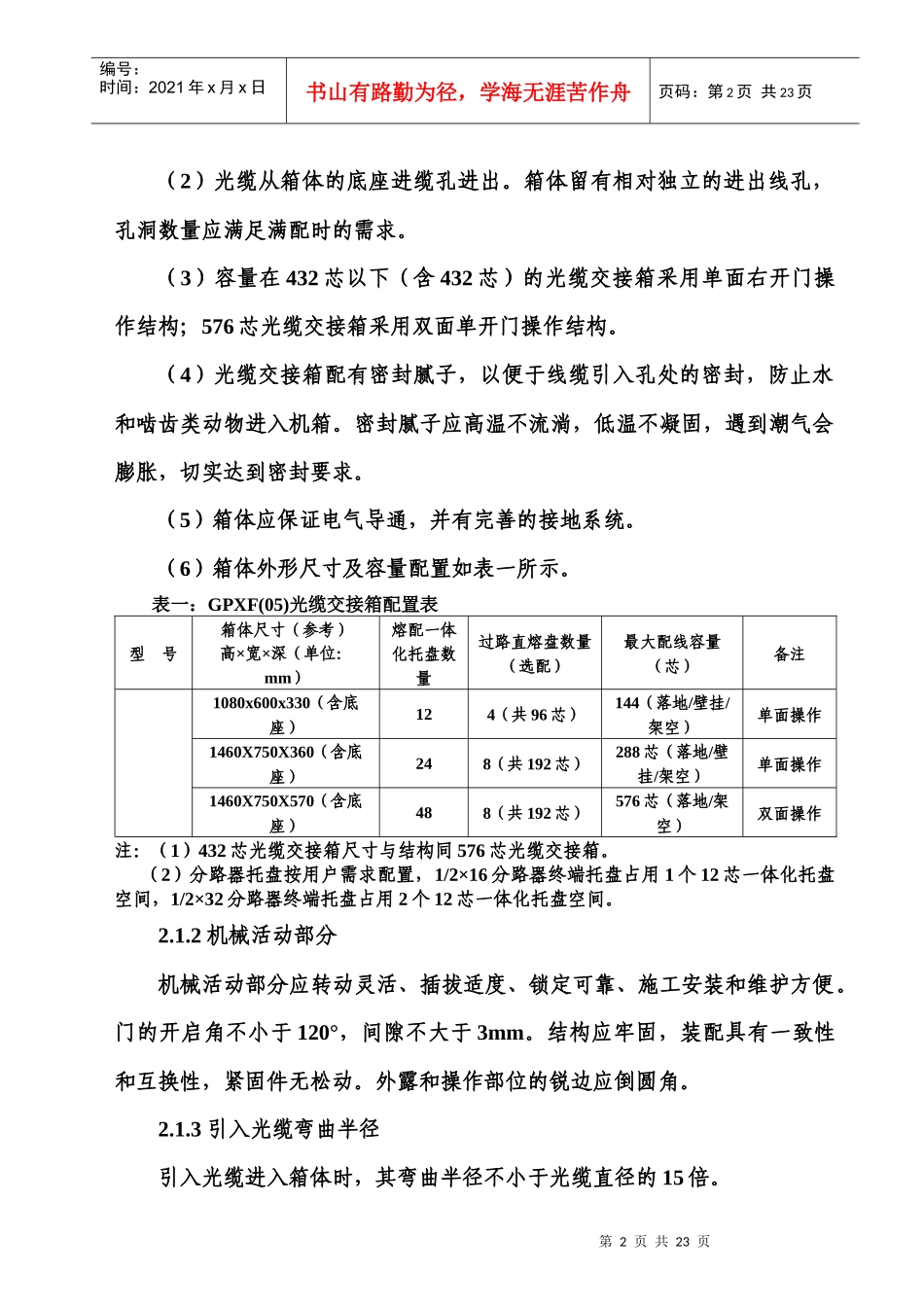

光缆交接箱2010年06月第1页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共23页1、环境描述1.1使用环境条件1.1.l工作温度:-40℃~+60℃。1.1.2相对湿度:≤95%(+40℃)。1.1.3运输包装后的产品,可用汽车、火车、轮船、飞机等运输,在运输中应避免碰撞、跌落、雨雪的直接淋袭和日光暴晒。1.1.4贮存产品应贮存在通风良好、干燥的仓库中,其周围不应有腐蚀性气体存在,贮存温度为-40℃~+60℃。1.2检验环境条件试验在标准大气条件下进行。标准大气条件为温度:15℃~35℃,相对湿度不大于75%。2、总体要求2.1外观与结构2.1.1箱体结构形式(1)不锈钢箱体采用三明治式双层结构。本标准给出的箱体尺寸为参考尺寸。门通过铰链结构连接,门可自由开合5000次不损坏。门锁为防盗结构,具有良好的抗破坏性,门和箱身均加有带泡沫的内衬板具有保温隔热、防水气凝结、经久耐用等特点.内部应符合中华人民共和国公共安全行业标准GA/T73-94机械防盗锁规定。第1页共23页第2页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共23页(2)光缆从箱体的底座进缆孔进出。箱体留有相对独立的进出线孔,孔洞数量应满足满配时的需求。(3)容量在432芯以下(含432芯)的光缆交接箱采用单面右开门操作结构;576芯光缆交接箱采用双面单开门操作结构。(4)光缆交接箱配有密封腻子,以便于线缆引入孔处的密封,防止水和啮齿类动物进入机箱。密封腻子应高温不流淌,低温不凝固,遇到潮气会膨胀,切实达到密封要求。(5)箱体应保证电气导通,并有完善的接地系统。(6)箱体外形尺寸及容量配置如表一所示。表一:GPXF(05)光缆交接箱配置表型号箱体尺寸(参考)高×宽×深(单位:mm)熔配一体化托盘数量过路直熔盘数量(选配)最大配线容量(芯)备注1080x600x330(含底座)124(共96芯)144(落地/壁挂/架空)单面操作1460X750X360(含底座)248(共192芯)288芯(落地/壁挂/架空)单面操作1460X750X570(含底座)488(共192芯)576芯(落地/架空)双面操作注:(1)432芯光缆交接箱尺寸与结构同576芯光缆交接箱。(2)分路器托盘按用户需求配置,1/2×16分路器终端托盘占用1个12芯一体化托盘空间,1/2×32分路器终端托盘占用2个12芯一体化托盘空间。2.1.2机械活动部分机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角不小于120°,间隙不大于3mm。结构应牢固,装配具有一致性和互换性,紧固件无松动。外露和操作部位的锐边应倒圆角。2.1.3引入光缆弯曲半径引入光缆进入箱体时,其弯曲半径不小于光缆直径的15倍。第3页共23页第2页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共23页2.1.4箱体结构箱体结构采用全正面或正反两面操作,布放、盘绕光纤跳线的装置要设计合理,光纤跳线设定为侧走线方式,光缆引入后有护套管保护,有足够大的跳纤面积。整个内部箱体保证电气导通,并有完善的接地系统。箱体满足满容量布放、盘绕光纤跳线要求,满配置时不影响维护操作。机箱内在合适的位置预留直熔单元,以便于光缆的直通。光纤终接装置、尾纤配线装置、适配器卡座、安装板、尾纤及适配器,在满容量范围内应能方便地成套配置。开剥后的散纤加护套管(壁厚0.9mm,材料硬度为邵氏硬度Shore70)。标识从左到右,从下到上。2.1.5保护套、衬垫及纤芯和尾纤弯曲半径光纤光缆穿过金属板孔及沿结构件锐边转弯时,装保护套及衬垫。纤芯、尾纤无论处于何处弯曲,其弯曲半径都不小于30mm。2.1.6箱体表面金属箱体表面涂覆层表面光洁,色泽均匀、无流挂、无露底;金属件无毛刺锈蚀。2.1.7结构装置上的文字、图形、符号和标志结构装置上的文字、图形、符号和标志应清晰、完整、无误。2.2产品规格2.2.1颜色金属箱体主体采用原色或PANTONE413C(细砂),各种金属件的喷塑为PANTONE413C(细砂)。2.2.2标记及标识第4页共23页第3页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共23页(1)LOGO位于箱体前门左上部,同比例按商标缩放。(2)厂家铭牌应使用防水材料,规格按行标制作。...
