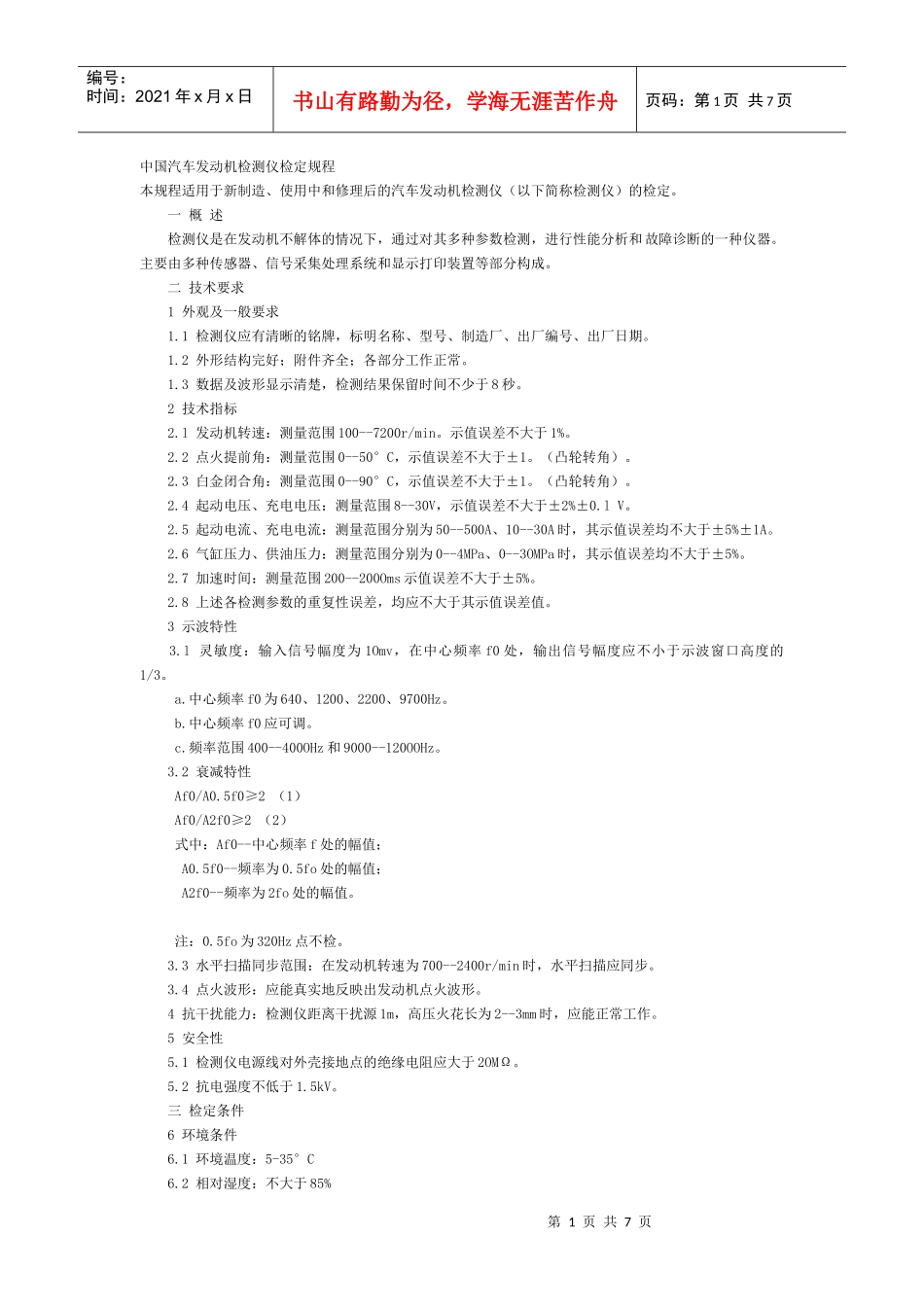

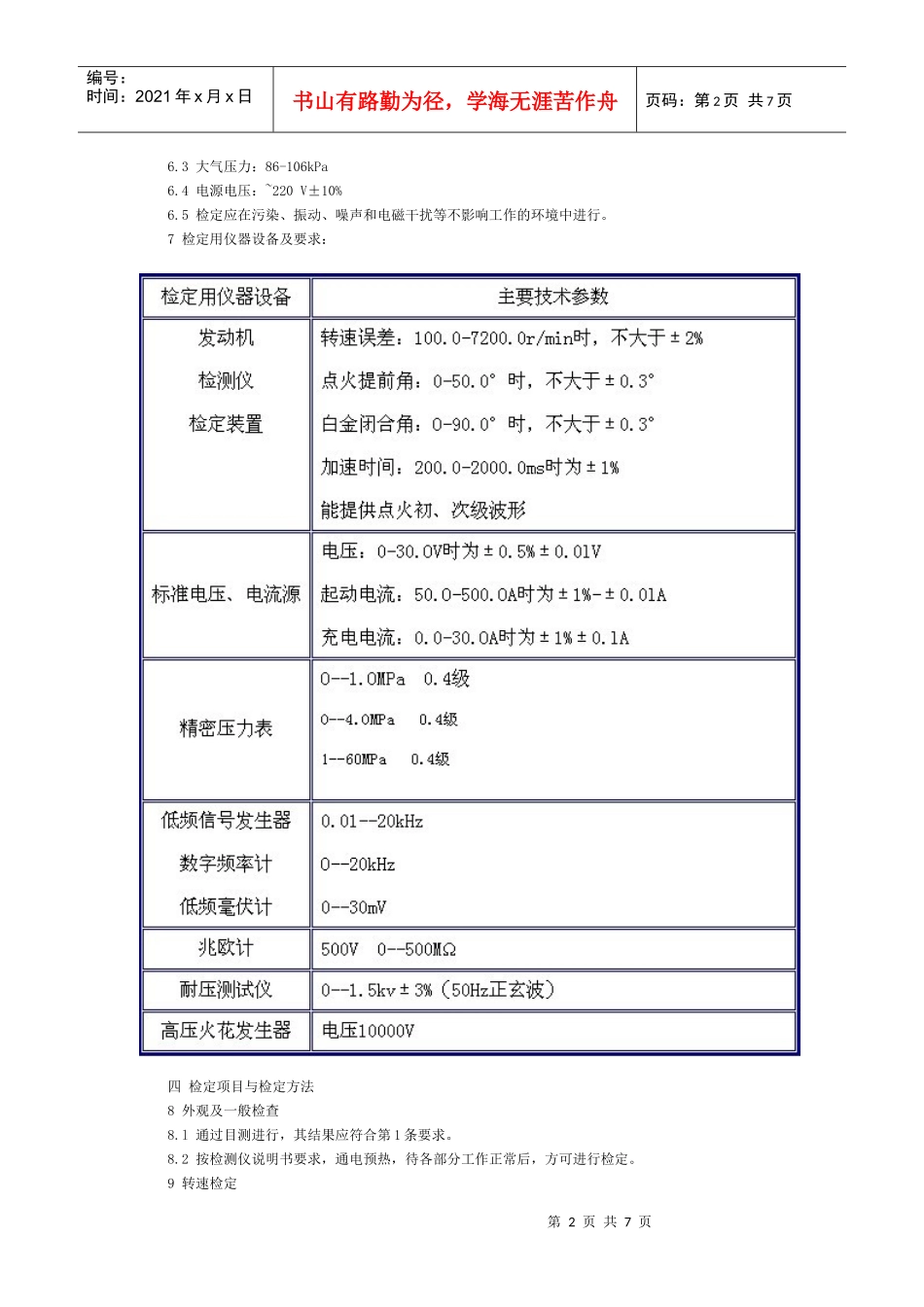

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页中国汽车发动机检测仪检定规程本规程适用于新制造、使用中和修理后的汽车发动机检测仪（以下简称检测仪）的检定。一概述检测仪是在发动机不解体的情况下，通过对其多种参数检测，进行性能分析和故障诊断的一种仪器。主要由多种传感器、信号采集处理系统和显示打印装置等部分构成。二技术要求1外观及一般要求1.1检测仪应有清晰的铭牌，标明名称、型号、制造厂、出厂编号、出厂日期。1.2外形结构完好；附件齐全；各部分工作正常。1.3数据及波形显示清楚，检测结果保留时间不少于8秒。2技术指标2.l发动机转速：测量范围100--7200r/min。示值误差不大于1%。2.2点火提前角：测量范围0--50°C，示值误差不大于±1。（凸轮转角）。2.3白金闭合角：测量范围0--90°C，示值误差不大于±1。（凸轮转角）。2.4起动电压、充电电压：测量范围8--30V，示值误差不大于±2%±0.lV。2.5起动电流、充电电流：测量范围分别为50--500A、10--30A时，其示值误差均不大于±5%±1A。2.6气缸压力、供油压力：测量范围分别为0--4MPa、0--3OMPa时，其示值误差均不大于±5%。2.7加速时间：测量范围200--200Oms示值误差不大于±5%。2.8上述各检测参数的重复性误差，均应不大于其示值误差值。3示波特性3.l灵敏度：输入信号幅度为1Omv，在中心频率f0处，输出信号幅度应不小于示波窗口高度的1/3。a.中心频率f0为640、1200、2200、9700Hz。b.中心频率f0应可调。c.频率范围400--400OHz和9000--120OOHz。3.2衰减特性Af0/A0.5f0≥2（1）Af0/A2f0≥2（2）式中：Af0--中心频率f处的幅值；A0.5f0--频率为0.5fo处的幅值；A2f0--频率为2fo处的幅值。注：0.5fo为320Hz点不检。3.3水平扫描同步范围：在发动机转速为700--2400r/min时，水平扫描应同步。3.4点火波形：应能真实地反映出发动机点火波形。4抗干扰能力：检测仪距离干扰源1m，高压火花长为2--3mm时，应能正常工作。5安全性5.1检测仪电源线对外壳接地点的绝缘电阻应大于2OMΩ。5.2抗电强度不低于1.5kV。三检定条件6环境条件6.1环境温度：5-35°C6.2相对湿度：不大于85%第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页6.3大气压力：86-106kPa6.4电源电压：~220V±10%6.5检定应在污染、振动、噪声和电磁干扰等不影响工作的环境中进行。7检定用仪器设备及要求：四检定项目与检定方法8外观及一般检查8.l通过目测进行，其结果应符合第1条要求。8.2按检测仪说明书要求，通电预热，待各部分工作正常后，方可进行检定。9转速检定第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页9.1示值误差检定按图1连接。将检定装置置于转速输出状态，检测仪置于测速状态。设定检定装置的标准值为100.0、300.0、400.0、1200.0、2400.0、5000.0、7200.0r/min时，分别测出检测仪对应的各点示值，各点重复检测三次，读取并记录示值。9.2重复性误差检定方法同9.1款。10点火提前角检定10.1示值误差检定按图1连接。检定点火提前角时，检测仪应置于汽油机检测状态。10.1.1缸压法将检定装置置于提前角输出状态，检测仪置于测量提前角状态。a.检定装置转速设定为600.0r/min，在标准提前角为4.0°、10.0°、14.0°三个检定点时，分别测出检测仪对应的各点示值，各点重复检测三次，读取并记录示值。b.检定装置转速设定为1200.0r/min，在标准提前角为12.0°、16.0°、24.0°三个检定点时，分别测出检测仪对应的各点示值。各点重复检测三次，读取并记录示值。c.检定装置转速设定为2400.0r/min，在标准提前角24.0°、36.0°、48.0°三个检定点时，分别测出检测仪对应的各示值。各点重复检测三次，读取并记录示值。10.1.2闪光灯法检定点选择与第10.1.1项相同。将检测仪的闪光灯对准检定装置上的光接收窗，然后调整闪光灯上的相位按钮，当检定装置上的指示灯由亮变暗时，测出检测仪示值。各点重复检测三次，读取并记录示值。10.2重复性误差检定方法同10.1款。11白金闭合角检定11.1示值误差检定按图1连接。检测仪置于闭合角测量状...
