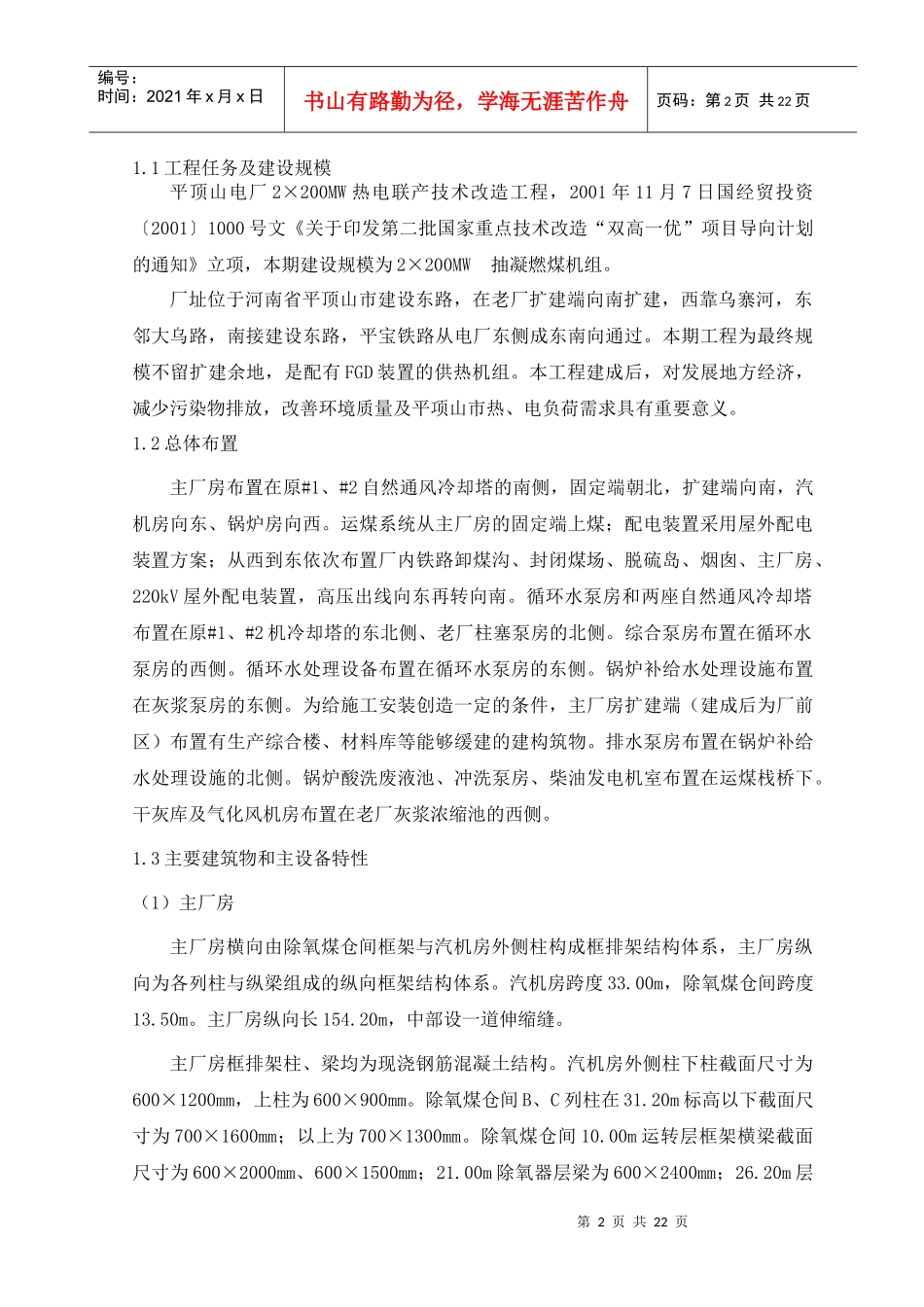

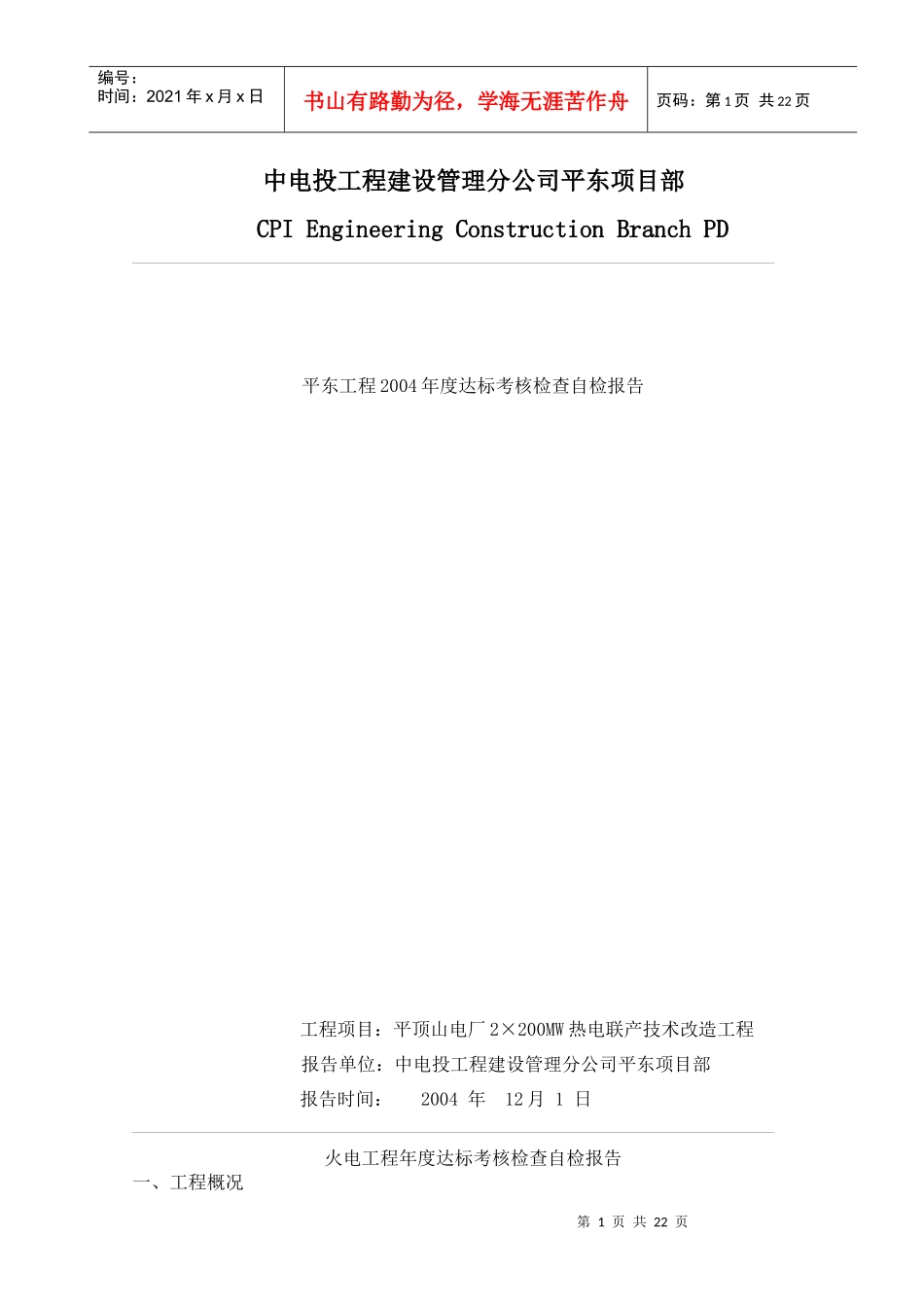

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页中电投工程建设管理分公司平东项目部CPIEngineeringConstructionBranchPD平东工程2004年度达标考核检查自检报告工程项目：平顶山电厂2×200MW热电联产技术改造工程报告单位：中电投工程建设管理分公司平东项目部报告时间：2004年12月1日火电工程年度达标考核检查自检报告一、工程概况第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页1.1工程任务及建设规模平顶山电厂2×200MW热电联产技术改造工程，2001年11月7日国经贸投资〔2001〕1000号文《关于印发第二批国家重点技术改造“双高一优”项目导向计划的通知》立项，本期建设规模为2×200MW抽凝燃煤机组。厂址位于河南省平顶山市建设东路，在老厂扩建端向南扩建，西靠乌寨河，东邻大乌路，南接建设东路，平宝铁路从电厂东侧成东南向通过。本期工程为最终规模不留扩建余地，是配有FGD装置的供热机组。本工程建成后，对发展地方经济，减少污染物排放，改善环境质量及平项山市热、电负荷需求具有重要意义。1.2总体布置主厂房布置在原#1、#2自然通风冷却塔的南侧，固定端朝北，扩建端向南，汽机房向东、锅炉房向西。运煤系统从主厂房的固定端上煤；配电装置采用屋外配电装置方案；从西到东依次布置厂内铁路卸煤沟、封闭煤场、脱硫岛、烟囱、主厂房、220kV屋外配电装置，高压出线向东再转向南。循环水泵房和两座自然通风冷却塔布置在原#1、#2机冷却塔的东北侧、老厂柱塞泵房的北侧。综合泵房布置在循环水泵房的西侧。循环水处理设备布置在循环水泵房的东侧。锅炉补给水处理设施布置在灰浆泵房的东侧。为给施工安装创造一定的条件，主厂房扩建端（建成后为厂前区）布置有生产综合楼、材料库等能够缓建的建构筑物。排水泵房布置在锅炉补给水处理设施的北侧。锅炉酸洗废液池、冲洗泵房、柴油发电机室布置在运煤栈桥下。干灰库及气化风机房布置在老厂灰浆浓缩池的西侧。1.3主要建筑物和主设备特性（1）主厂房主厂房横向由除氧煤仓间框架与汽机房外侧柱构成框排架结构体系，主厂房纵向为各列柱与纵梁组成的纵向框架结构体系。汽机房跨度33.00m，除氧煤仓间跨度13.50m。主厂房纵向长154.20m，中部设一道伸缩缝。主厂房框排架柱、梁均为现浇钢筋混凝土结构。汽机房外侧柱下柱截面尺寸为600×1200mm，上柱为600×900mm。除氧煤仓间B、C列柱在31.20m标高以下截面尺寸为700×1600mm；以上为700×1300mm。除氧煤仓间10.00m运转层框架横梁截面尺寸为600×2000mm、600×1500mm；21.00m除氧器层梁为600×2400mm；26.20m层第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页煤斗梁为700×3000mm。在各楼层、网架支座、柱顶处均设纵向框架梁，各楼层处为双梁。除氧煤仓间运行层及屋面采用H型钢次梁、钢筋混凝土现浇楼板组合结构，以减轻结构自重、减少预埋件用量，H型钢次梁与混凝土现浇板之间采用抗剪栓钉连接。除氧器层、皮带层仍采用钢筋混凝土现浇梁板结构。汽机房屋面采用空间整体性能较好的钢网架结构，上铺GRC板。汽机平台油箱上方及左右相邻柱距间网架结构表面涂防火涂料，耐火极限不小于0.5h。本工程每台炉配4个原煤斗，为钢结构煤斗。煤斗内衬2mm不锈钢板。汽机房吊车梁为预应力混凝土结构，梁宽400mm，梁高1600mm。汽机基座为现浇钢筋混凝土框架结构。汽机机头、机尾平台为现浇钢筋混凝土框架结构。运转层标高10.00m，中间层标高5.00m，平台板采用现浇钢筋混凝土结构，为便于通风散热局部楼层铺设镀锌钢格栅板。油箱及油管附近钢结构涂防火涂料防火，耐火极限不小于1h。锅炉炉架为钢结构，由锅炉厂提供。运行层处C列柱与锅炉之间设钢筋混凝土联络平台。25.00m处设炉前低封，采用压型钢板轻型封闭。电梯井采用钢结构，压型钢板围护，并设置多道水平支撑与锅炉炉架连接，传递水平荷载。固定端、扩建端山墙均为钢筋混凝土框架结构，设钢抗风梁承担、传递水平荷载。集中控制楼为三层现浇钢筋混凝土框架结构，运行层处采用钢筋混凝土平台与煤仓间简支连接。磨煤...
