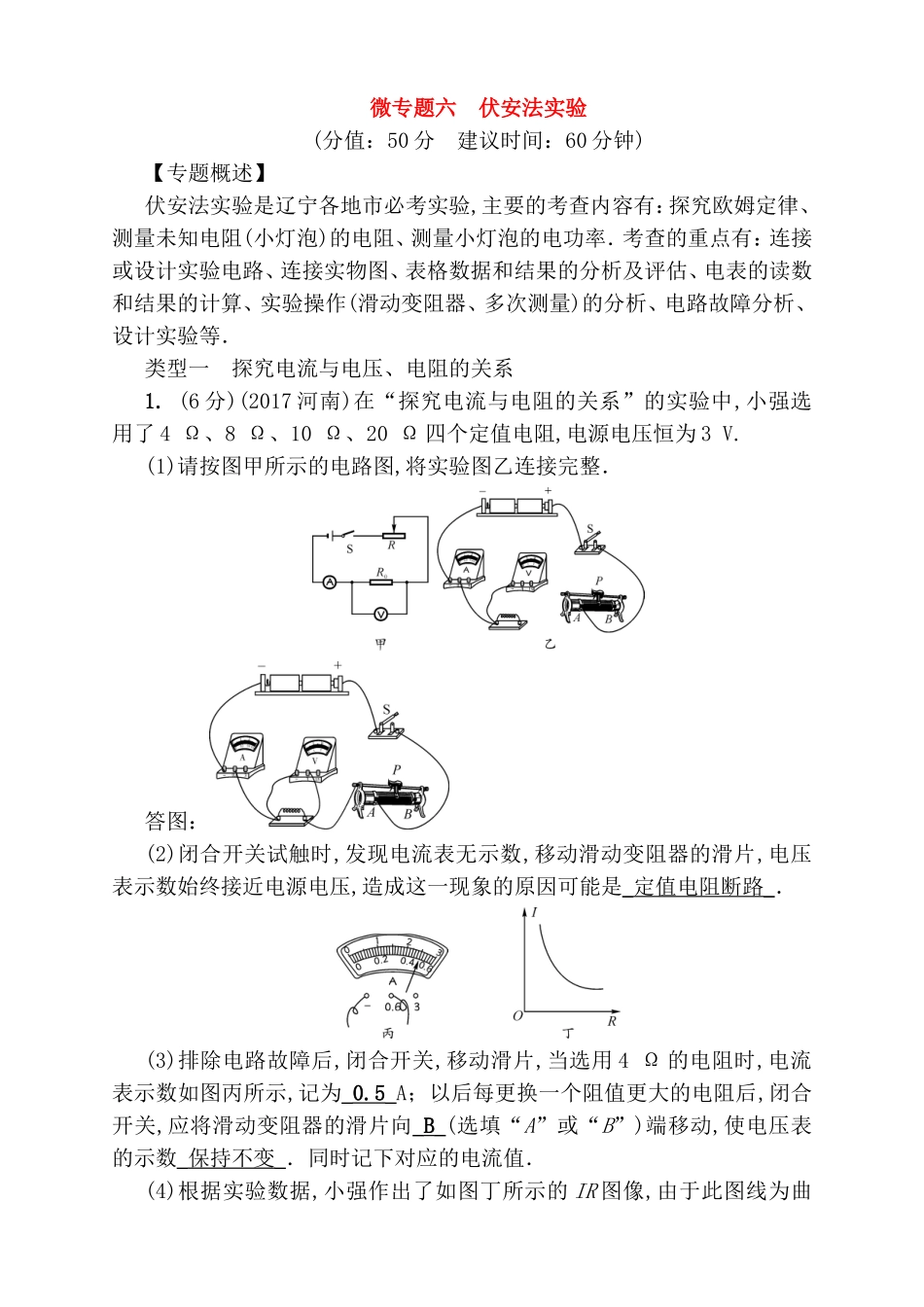

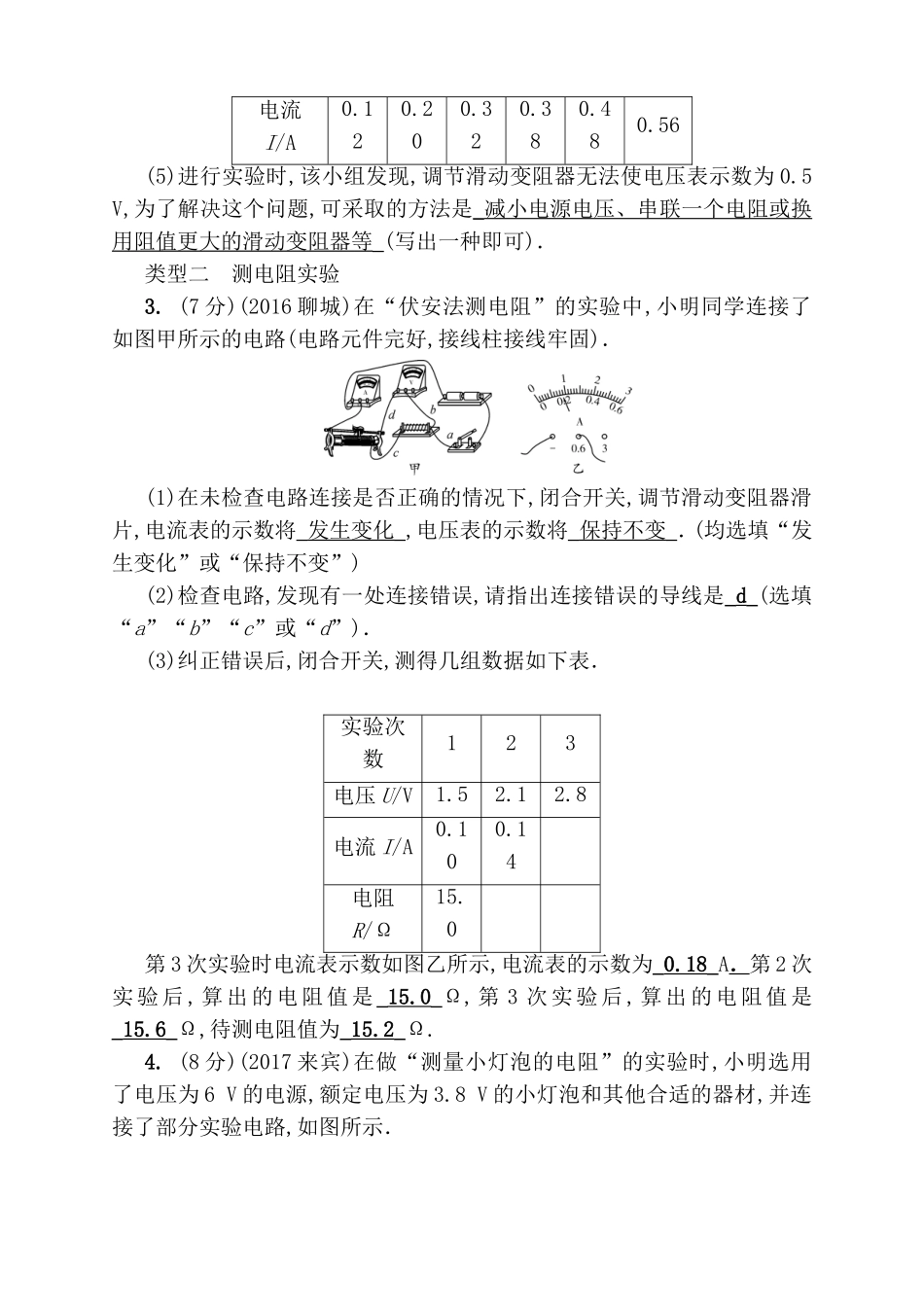

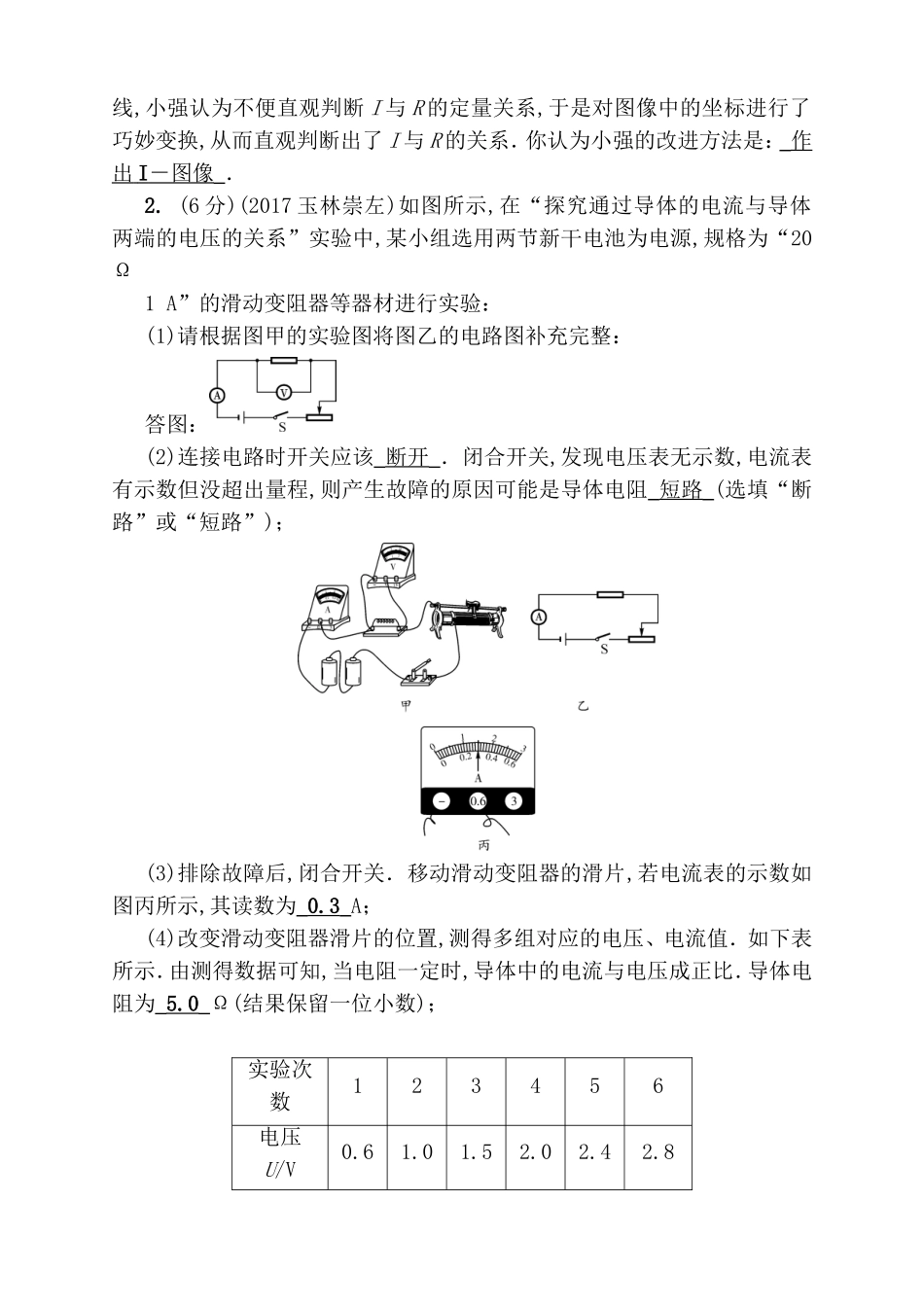

微专题六伏安法实验(分值：50分建议时间：60分钟)【专题概述】伏安法实验是辽宁各地市必考实验,主要的考查内容有：探究欧姆定律、测量未知电阻(小灯泡)的电阻、测量小灯泡的电功率．考查的重点有：连接或设计实验电路、连接实物图、表格数据和结果的分析及评估、电表的读数和结果的计算、实验操作(滑动变阻器、多次测量)的分析、电路故障分析、设计实验等．类型一探究电流与电压、电阻的关系1.(6分)(2017河南)在“探究电流与电阻的关系”的实验中,小强选用了4Ω、8Ω、10Ω、20Ω四个定值电阻,电源电压恒为3V.(1)请按图甲所示的电路图,将实验图乙连接完整．答图：(2)闭合开关试触时,发现电流表无示数,移动滑动变阻器的滑片,电压表示数始终接近电源电压,造成这一现象的原因可能是_定值电阻断路_．(3)排除电路故障后,闭合开关,移动滑片,当选用4Ω的电阻时,电流表示数如图丙所示,记为_0.5_A；以后每更换一个阻值更大的电阻后,闭合开关,应将滑动变阻器的滑片向_B_(选填“A”或“B”)端移动,使电压表的示数_保持不变_．同时记下对应的电流值．(4)根据实验数据,小强作出了如图丁所示的IR图像,由于此图线为曲线,小强认为不便直观判断I与R的定量关系,于是对图像中的坐标进行了巧妙变换,从而直观判断出了I与R的关系．你认为小强的改进方法是：_作出I－图像_．2.(6分)(2017玉林崇左)如图所示,在“探究通过导体的电流与导体两端的电压的关系”实验中,某小组选用两节新干电池为电源,规格为“20Ω1A”的滑动变阻器等器材进行实验：(1)请根据图甲的实验图将图乙的电路图补充完整：答图：(2)连接电路时开关应该_断开_．闭合开关,发现电压表无示数,电流表有示数但没超出量程,则产生故障的原因可能是导体电阻_短路_(选填“断路”或“短路”)；(3)排除故障后,闭合开关．移动滑动变阻器的滑片,若电流表的示数如图丙所示,其读数为_0.3_A；(4)改变滑动变阻器滑片的位置,测得多组对应的电压、电流值．如下表所示．由测得数据可知,当电阻一定时,导体中的电流与电压成正比．导体电阻为_5.0_Ω(结果保留一位小数)；实验次数123456电压U/V0.61.01.52.02.42.8电流I/A0.120.200.320.380.480.56(5)进行实验时,该小组发现,调节滑动变阻器无法使电压表示数为0.5V,为了解决这个问题,可采取的方法是_减小电源电压、串联一个电阻或换用阻值更大的滑动变阻器等_(写出一种即可)．类型二测电阻实验3.(7分)(2016聊城)在“伏安法测电阻”的实验中,小明同学连接了如图甲所示的电路(电路元件完好,接线柱接线牢固)．(1)在未检查电路连接是否正确的情况下,闭合开关,调节滑动变阻器滑片,电流表的示数将_发生变化_,电压表的示数将_保持不变_．(均选填“发生变化”或“保持不变”)(2)检查电路,发现有一处连接错误,请指出连接错误的导线是_d_(选填“a”“b”“c”或“d”)．(3)纠正错误后,闭合开关,测得几组数据如下表．实验次数123电压U/V1.52.12.8电流I/A0.100.14电阻R/Ω15.0第3次实验时电流表示数如图乙所示,电流表的示数为_0.18_A．第2次实验后,算出的电阻值是_15.0_Ω,第3次实验后,算出的电阻值是_15.6_Ω,待测电阻值为_15.2_Ω.4.(8分)(2017来宾)在做“测量小灯泡的电阻”的实验时,小明选用了电压为6V的电源,额定电压为3.8V的小灯泡和其他合适的器材,并连接了部分实验电路,如图所示．答图：(1)为了完成实验,请你帮他用笔画线代替导线将电路连接完整(要求导线不能交叉,滑动变阻器的滑片向右移动时电流表示数变小)；(2)电路连接好后,在闭合开关前,应将滑动变阻器的滑片P移到_B_(选填“A”或“B”)端；(3)在闭合开关,移动滑动变阻器的滑片时,灯丝突然烧断,此时电压表的示数_变大_(选填“变大”“变小”或“不变”)．(4)换相同规格的灯泡,重新实验并记录数据如下表：电压/V2.02.52.83.03.23.5电流/A0.400.480.530.560.580.61电阻/Ω5.05.25.35.45.55.7平均电阻/Ω5.4根据实验数据,小明确定平均电阻就是小灯泡的电阻,你认为这种做法合理吗？_不合理_(选填“合理”或“不合理”),你的理由是_灯丝的电阻跟温度有关(其他表述合理均可以给分)_；(5)小明还想利用现有的实验器材测量小灯泡的额定功率,但此时电压表0～15V量程突然损坏,而...
