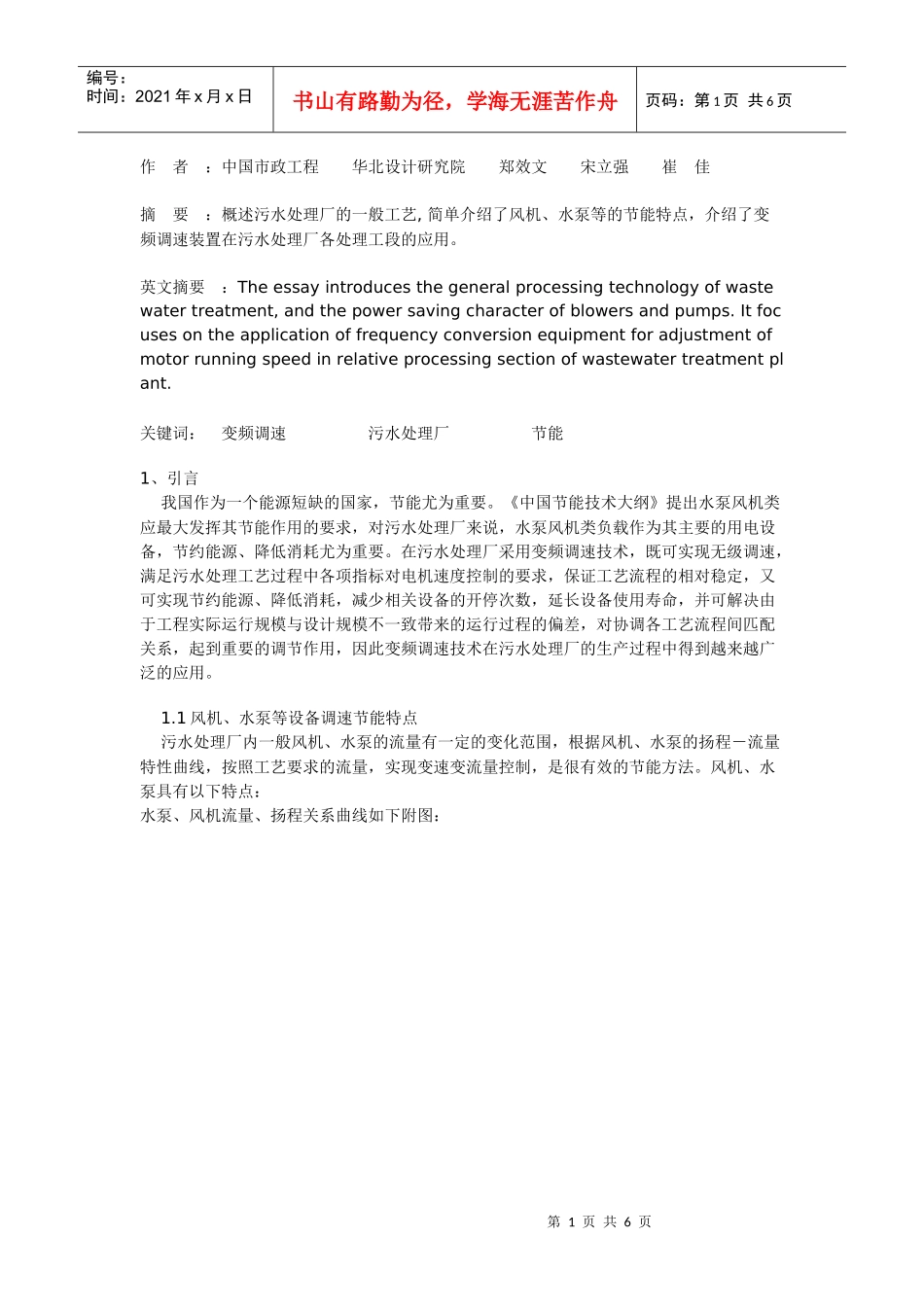

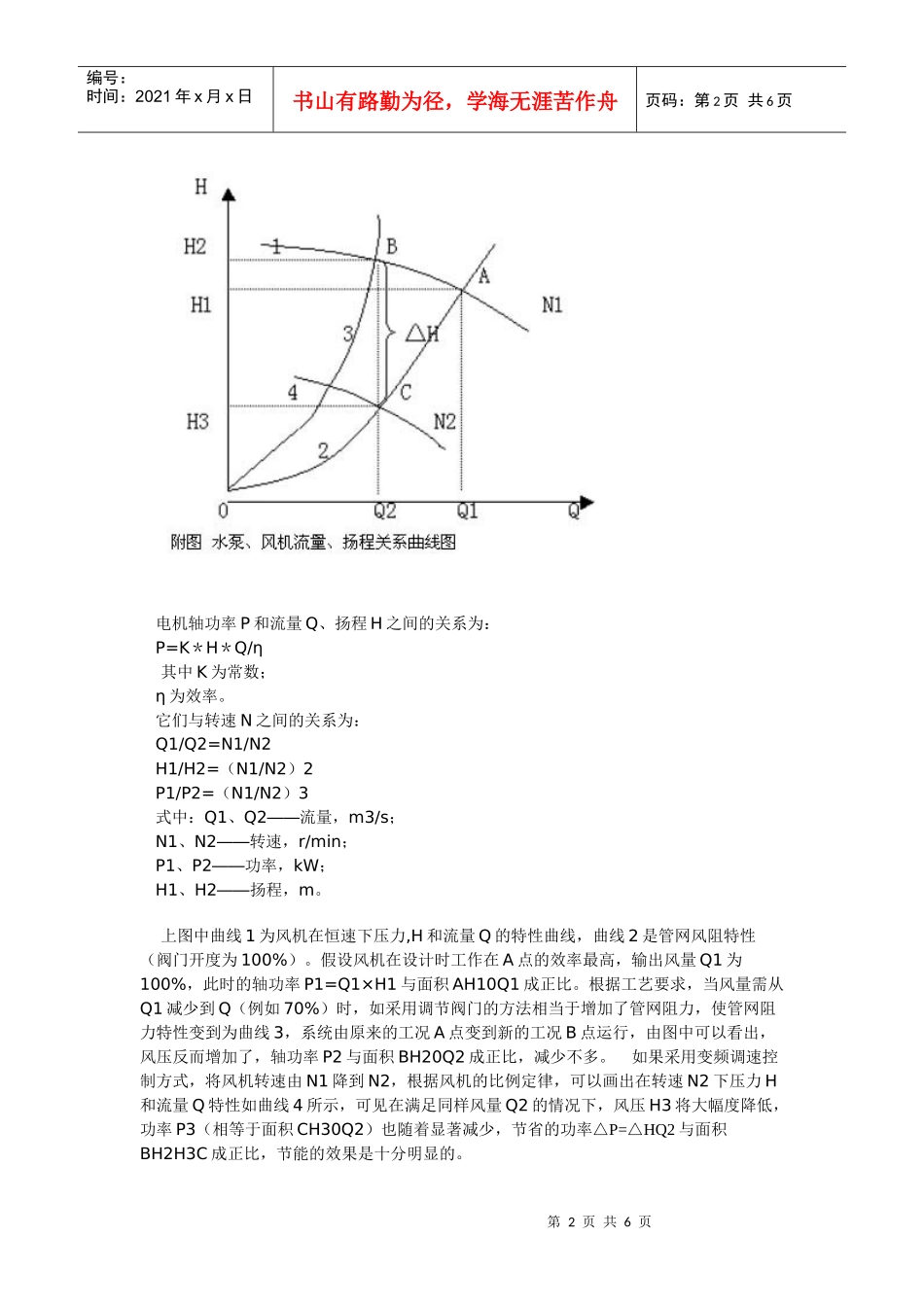

第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页作者:中国市政工程华北设计研究院郑效文宋立强崔佳摘要:概述污水处理厂的一般工艺,简单介绍了风机、水泵等的节能特点,介绍了变频调速装置在污水处理厂各处理工段的应用。英文摘要:Theessayintroducesthegeneralprocessingtechnologyofwastewatertreatment,andthepowersavingcharacterofblowersandpumps.Itfocusesontheapplicationoffrequencyconversionequipmentforadjustmentofmotorrunningspeedinrelativeprocessingsectionofwastewatertreatmentplant.关键词:变频调速污水处理厂节能1、引言我国作为一个能源短缺的国家,节能尤为重要。《中国节能技术大纲》提出水泵风机类应最大发挥其节能作用的要求,对污水处理厂来说,水泵风机类负载作为其主要的用电设备,节约能源、降低消耗尤为重要。在污水处理厂采用变频调速技术,既可实现无级调速,满足污水处理工艺过程中各项指标对电机速度控制的要求,保证工艺流程的相对稳定,又可实现节约能源、降低消耗,减少相关设备的开停次数,延长设备使用寿命,并可解决由于工程实际运行规模与设计规模不一致带来的运行过程的偏差,对协调各工艺流程间匹配关系,起到重要的调节作用,因此变频调速技术在污水处理厂的生产过程中得到越来越广泛的应用。1.1风机、水泵等设备调速节能特点污水处理厂内一般风机、水泵的流量有一定的变化范围,根据风机、水泵的扬程-流量特性曲线,按照工艺要求的流量,实现变速变流量控制,是很有效的节能方法。风机、水泵具有以下特点:水泵、风机流量、扬程关系曲线如下附图:第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页电机轴功率P和流量Q、扬程H之间的关系为:P=K*H*Q/η其中K为常数;η为效率。它们与转速N之间的关系为:Q1/Q2=N1/N2H1/H2=(N1/N2)2P1/P2=(N1/N2)3式中:Q1、Q2――流量,m3/s;N1、N2――转速,r/min;P1、P2――功率,kW;H1、H2――扬程,m。上图中曲线1为风机在恒速下压力,H和流量Q的特性曲线,曲线2是管网风阻特性(阀门开度为100%)。假设风机在设计时工作在A点的效率最高,输出风量Q1为100%,此时的轴功率P1=Q1×H1与面积AH10Q1成正比。根据工艺要求,当风量需从Q1减少到Q(例如70%)时,如采用调节阀门的方法相当于增加了管网阻力,使管网阻力特性变到为曲线3,系统由原来的工况A点变到新的工况B点运行,由图中可以看出,风压反而增加了,轴功率P2与面积BH20Q2成正比,减少不多。如果采用变频调速控制方式,将风机转速由N1降到N2,根据风机的比例定律,可以画出在转速N2下压力H和流量Q特性如曲线4所示,可见在满足同样风量Q2的情况下,风压H3将大幅度降低,功率P3(相等于面积CH30Q2)也随着显著减少,节省的功率△P=△HQ2与面积BH2H3C成正比,节能的效果是十分明显的。第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页即流量与转速成比例,而功率与流量的3次方成比例。由于风机、水泵一般用不调速的笼型电动机传动,当流量需要改变时,用改变风门或阀门的开度进行控制,效率很低。若采用转速控制,当流量减小时,所需功率近似按流量的3次方大幅度下降。例如风量下降到80%,转速也下降到80%时,则轴功率下降到额定功率的51%;如风量下降到50%,功率P可下降到额定功率的13%,当然由于实际工况的影响,节能的实际值不会有这么明显,即使这样,节能的效果也是十分明显的。2、变频调速技术在污水处理厂不同工艺流程中的应用城市污水处理工艺按流程和处理程序划分,可分为预处理工艺、一级处理工艺、二级处理工艺、深度处理工艺和污泥处理工艺,以及最终的污泥处置。下面就不同阶段工艺设备所选变频设备进行预处理工艺通常包括格栅处理、泵房抽升和沉砂处理。格栅处理的目的是截留大块物质以保护后续水泵管线、设备的正常运行。一般均采用格栅除污机进行清污,尽管除污机可采用变频调速技术,实现除污速度的无极调节,但目前大部分污水处理厂均利用格栅前后的液位差值给出动作信号控制格栅...
