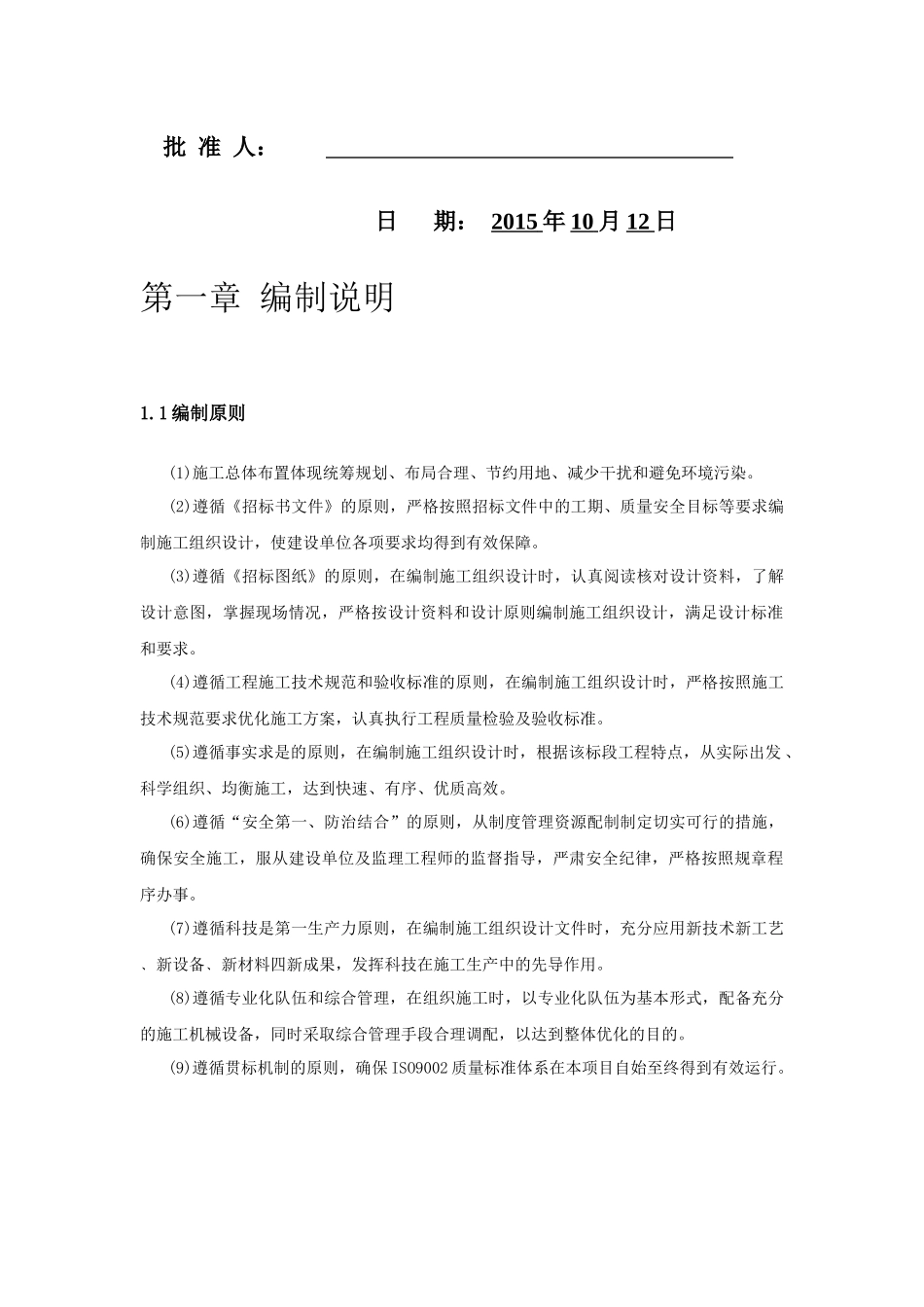

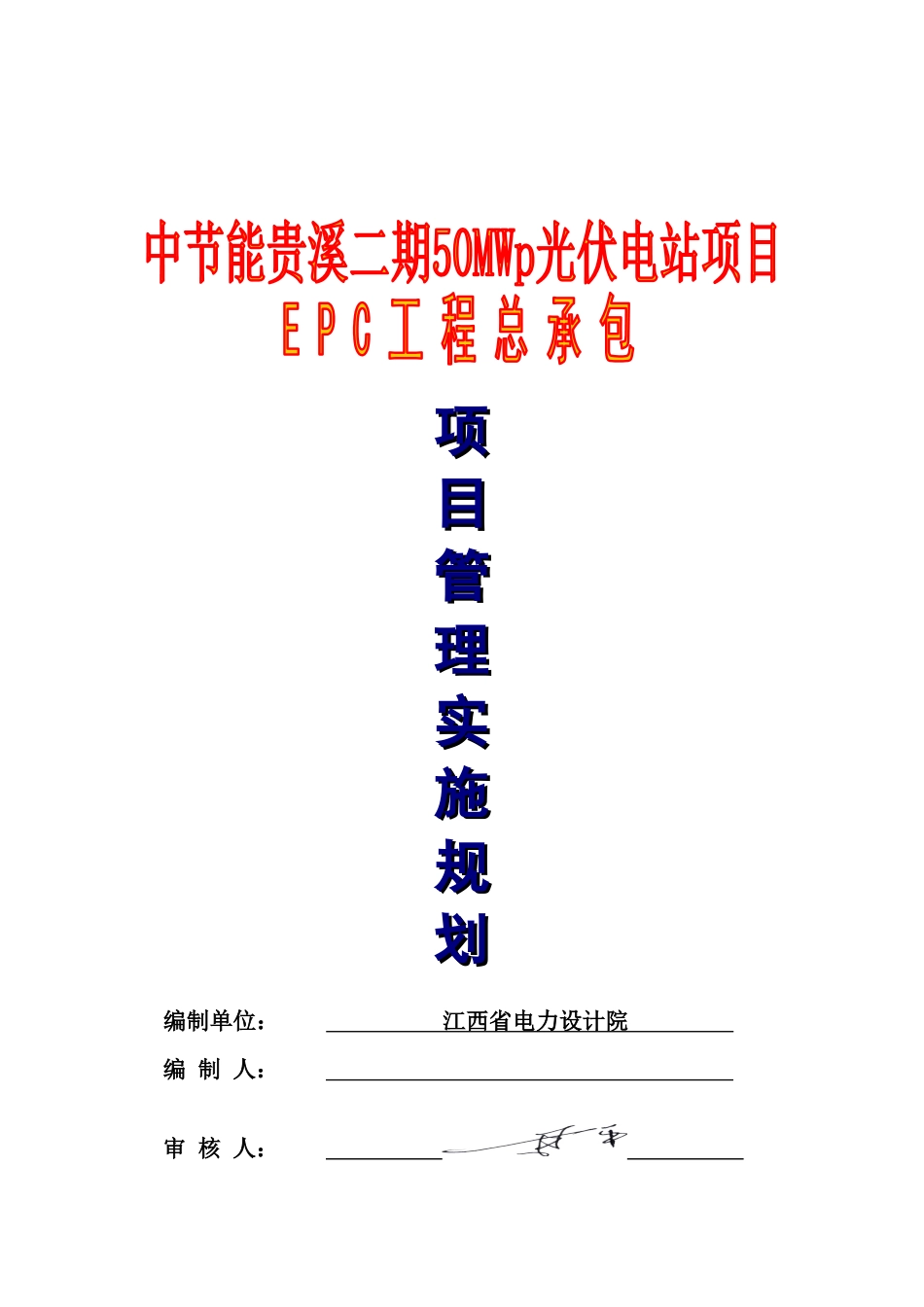

项项目目管管理理实实施施规规划划编制单位：江西省电力设计院编制人：审核人：批准人：日期：2015年10月12日第一章编制说明1.1编制原则(1)施工总体布置体现统筹规划、布局合理、节约用地、减少干扰和避免环境污染。(2)遵循《招标书文件》的原则，严格按照招标文件中的工期、质量安全目标等要求编制施工组织设计，使建设单位各项要求均得到有效保障。(3)遵循《招标图纸》的原则，在编制施工组织设计时，认真阅读核对设计资料，了解设计意图，掌握现场情况，严格按设计资料和设计原则编制施工组织设计，满足设计标准和要求。(4)遵循工程施工技术规范和验收标准的原则，在编制施工组织设计时，严格按照施工技术规范要求优化施工方案，认真执行工程质量检验及验收标准。(5)遵循事实求是的原则，在编制施工组织设计时，根据该标段工程特点，从实际出发、科学组织、均衡施工，达到快速、有序、优质高效。(6)遵循“安全第一、防治结合”的原则，从制度管理资源配制制定切实可行的措施，确保安全施工，服从建设单位及监理工程师的监督指导，严肃安全纪律，严格按照规章程序办事。(7)遵循科技是第一生产力原则，在编制施工组织设计文件时，充分应用新技术新工艺﹑新设备﹑新材料四新成果，发挥科技在施工生产中的先导作用。(8)遵循专业化队伍和综合管理，在组织施工时，以专业化队伍为基本形式，配备充分的施工机械设备，同时采取综合管理手段合理调配，以达到整体优化的目的。(9)遵循贯标机制的原则，确保ISO9002质量标准体系在本项目自始至终得到有效运行。1.2编制依据1、中节能贵溪二期50MWp光伏发电项目EPC工程招标文件；2、人力资源、技术水平、机械设备装备情况及管理制度；3、国家现行光伏发电站施工规范和光伏发电工程验收规范、其它相关规范；4、工程现场条件及同类工程施工经验；5、现场勘查及复测资料；1.3编制目的施工组织设计是对施工活动实行科学管理的重要手段，它具有战略部署和战术安排的双重作用。它体现了实现基本建设计划和设计的要求，提供了各阶段的施工准备工作内容协调施工过程中各施工单位、各施工工种、各项资源之间的相互关系。第二章工程概述1.1工程概况工程名称：中节能贵溪二期50MWp光伏发电项目EPC工程，以下简称本项目。50MWp分为46个阵列，每个阵列中太阳能电池组件按照每18片为1串，接入16汇1直流汇流箱，每6只直流汇线箱连接到1台500kW的逆变单元（含直流配电柜）。2台500kW逆变单元（含直流配电柜）分别接到1台1000kVA的双分裂升压变压器的低压侧绕组，变压器升压至35kV通过电缆接到本项目的35kV配电间，再通过主变压器升压至110kV，110kV配电装置采用变压器-线路组的接线形式，架空出线1回110kV线路送至对侧110kV流口变电站。本项目采用集中控制方式，在控制室对光伏设备以及电气设备实现集中控制、数据监测。本项目用地范围呈不规则形状，在考虑满足容量用地的前提下，尽量利用闲置的荒山地，区域面积较大的区域，少利用边角地及坡地。总平面布置时，用地范围内的升压站区域考虑平整至适当标高的平台；其余光伏组件布置区域考虑按照原始地形布置。本工程布置由北向南布置光伏太阳能发电区，升压站布置于整个站区红线范围内。整个光伏发电区布置时，依据地形以及逆变器及箱变安装及以后的检修，维护要求，设置道路。为了减少内部道路数量，逆变器及箱变尽量沿主要道路的两侧布置。本次根据安装容量，每约1.07至1.10MWp配置1座箱式逆变器及1座箱变，共布置46座箱式逆变器及46座箱变，分布于电池板阵列中。1.2工程特点（1）本工程施工任务重，时间紧，施工人员调配难度非常大，施工强度高，带有突击性的特点。施工资源安排、人员和施工设备配备、材料供应等方面充分考虑这一现状，配齐、配足管理人员，配置数量足够的技术人员，加强现场管理，精心组织，科学安排好各项目的施工。（2）本工程当地及周边建材市场健全，施工材料、设备供应相对流畅，施工队伍进场后将及时编制施工组织设计，做好施工设备及材料的供应计划，零星材料统一在贵溪市及临近地区集中采购，保证设备和材料的供应，大宗主要材料、构配件和设备统一由公司商务部门采购供给。1.3施工...
