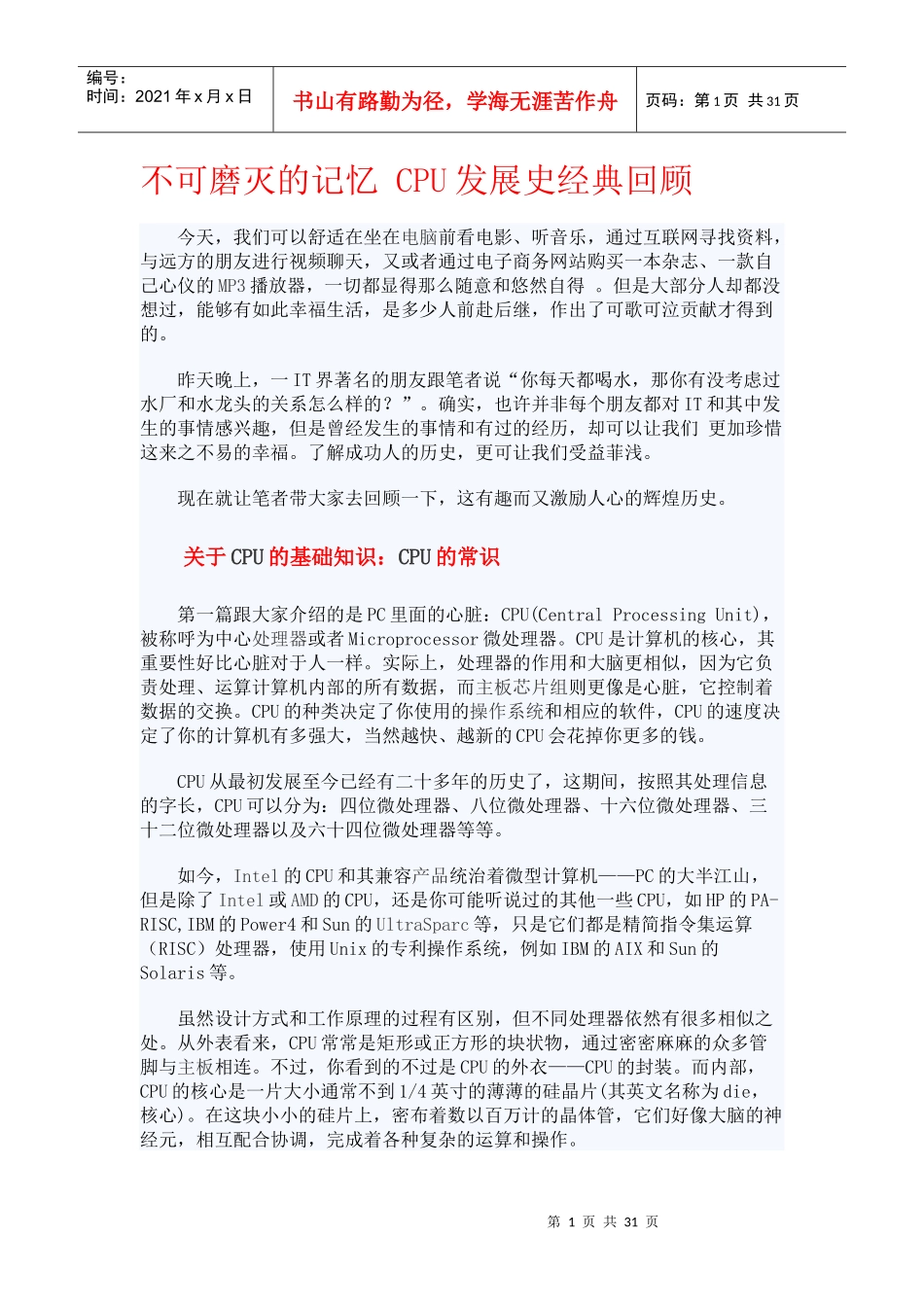

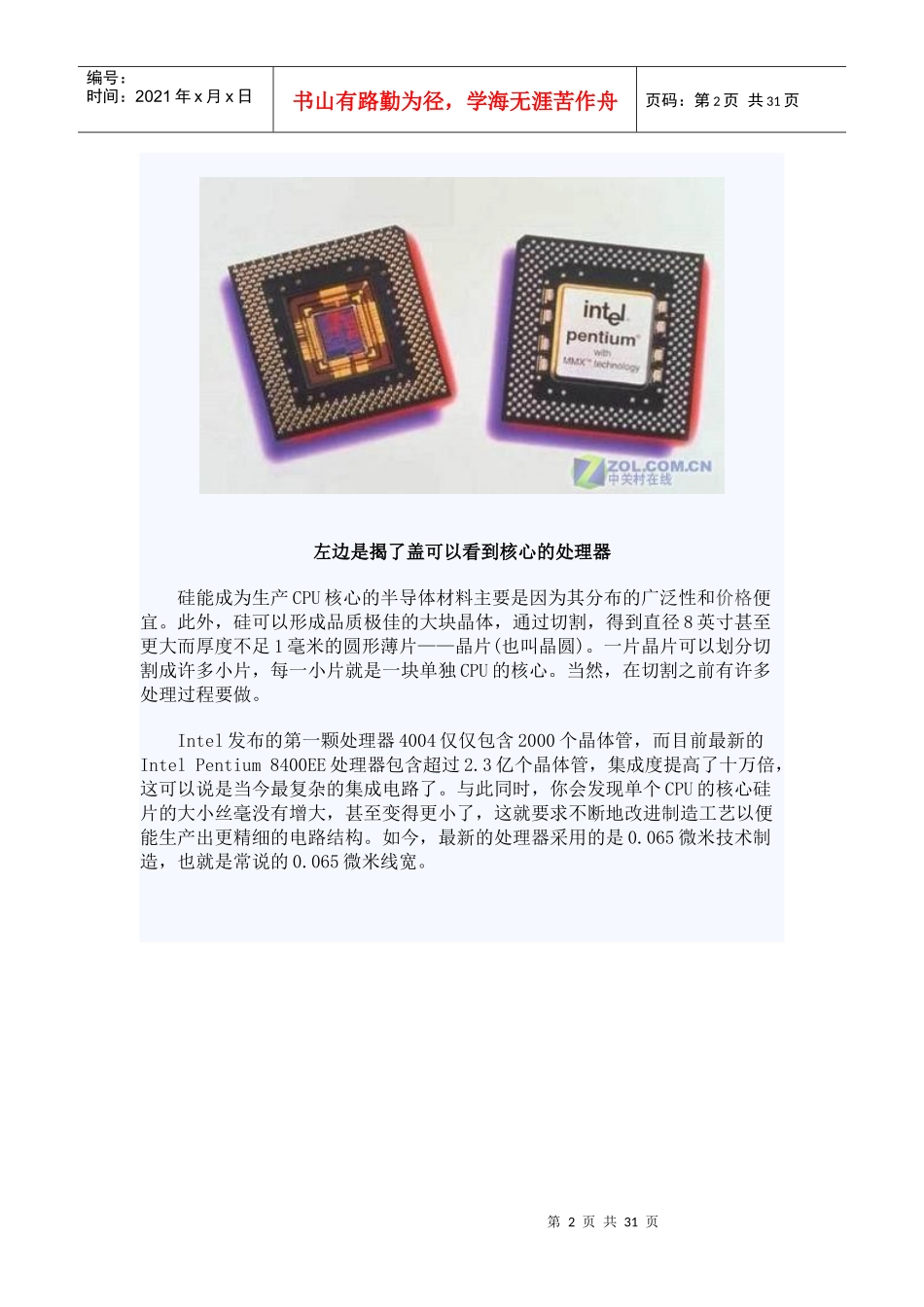

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页不可磨灭的记忆CPU发展史经典回顾今天，我们可以舒适在坐在电脑前看电影、听音乐，通过互联网寻找资料，与远方的朋友进行视频聊天，又或者通过电子商务网站购买一本杂志、一款自己心仪的MP3播放器，一切都显得那么随意和悠然自得。但是大部分人却都没想过，能够有如此幸福生活，是多少人前赴后继，作出了可歌可泣贡献才得到的。昨天晚上，一IT界著名的朋友跟笔者说“你每天都喝水，那你有没考虑过水厂和水龙头的关系怎么样的？”。确实，也许并非每个朋友都对IT和其中发生的事情感兴趣，但是曾经发生的事情和有过的经历，却可以让我们更加珍惜这来之不易的幸福。了解成功人的历史，更可让我们受益菲浅。现在就让笔者带大家去回顾一下，这有趣而又激励人心的辉煌历史。关于CPU的基础知识：CPU的常识第一篇跟大家介绍的是PC里面的心脏：CPU(CentralProcessingUnit)，被称呼为中心处理器或者Microprocessor微处理器。CPU是计算机的核心，其重要性好比心脏对于人一样。实际上，处理器的作用和大脑更相似，因为它负责处理、运算计算机内部的所有数据，而主板芯片组则更像是心脏，它控制着数据的交换。CPU的种类决定了你使用的操作系统和相应的软件，CPU的速度决定了你的计算机有多强大，当然越快、越新的CPU会花掉你更多的钱。CPU从最初发展至今已经有二十多年的历史了，这期间，按照其处理信息的字长，CPU可以分为：四位微处理器、八位微处理器、十六位微处理器、三十二位微处理器以及六十四位微处理器等等。如今，Intel的CPU和其兼容产品统治着微型计算机——PC的大半江山，但是除了Intel或AMD的CPU，还是你可能听说过的其他一些CPU，如HP的PA-RISC,IBM的Power4和Sun的UltraSparc等，只是它们都是精简指令集运算（RISC）处理器，使用Unix的专利操作系统，例如IBM的AIX和Sun的Solaris等。虽然设计方式和工作原理的过程有区别，但不同处理器依然有很多相似之处。从外表看来，CPU常常是矩形或正方形的块状物，通过密密麻麻的众多管脚与主板相连。不过，你看到的不过是CPU的外衣——CPU的封装。而内部，CPU的核心是一片大小通常不到1/4英寸的薄薄的硅晶片(其英文名称为die，核心)。在这块小小的硅片上，密布着数以百万计的晶体管，它们好像大脑的神经元，相互配合协调，完成着各种复杂的运算和操作。第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页左边是揭了盖可以看到核心的处理器硅能成为生产CPU核心的半导体材料主要是因为其分布的广泛性和价格便宜。此外，硅可以形成品质极佳的大块晶体，通过切割，得到直径8英寸甚至更大而厚度不足1毫米的圆形薄片——晶片(也叫晶圆)。一片晶片可以划分切割成许多小片，每一小片就是一块单独CPU的核心。当然，在切割之前有许多处理过程要做。Intel发布的第一颗处理器4004仅仅包含2000个晶体管，而目前最新的IntelPentium8400EE处理器包含超过2.3亿个晶体管，集成度提高了十万倍，这可以说是当今最复杂的集成电路了。与此同时，你会发现单个CPU的核心硅片的大小丝毫没有增大，甚至变得更小了，这就要求不断地改进制造工艺以便能生产出更精细的电路结构。如今，最新的处理器采用的是0.065微米技术制造，也就是常说的0.065微米线宽。第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页840EE+HT（左边）65nm(右）Pentium840EE处理器采用90nm制程的Smithfield核心，每核心1MB二级缓存，800MHZ的FSB，支持EDB防毒和EMT64T，可以搭配64位WinXP，90纳米制程，206平方毫米芯片面积，2.3亿晶体管。Pentium4643(3.2GHz)采用65nm工艺的CedarMill，集成2MB二级缓存，单核心，支持HT、EM64T，VT。需要说明的是，线宽是指芯片上的最基本功能单元——门电路的宽度，因为实际上门电路之间连线的宽度同门电路的宽度相同，所以线宽可以描述制造工艺。缩小线宽意味着晶体管可以做得更小、更密集，可以降低芯片功耗，系统更稳定，CPU得以运行在更高的频率下，而且在相同的芯片复杂程...
