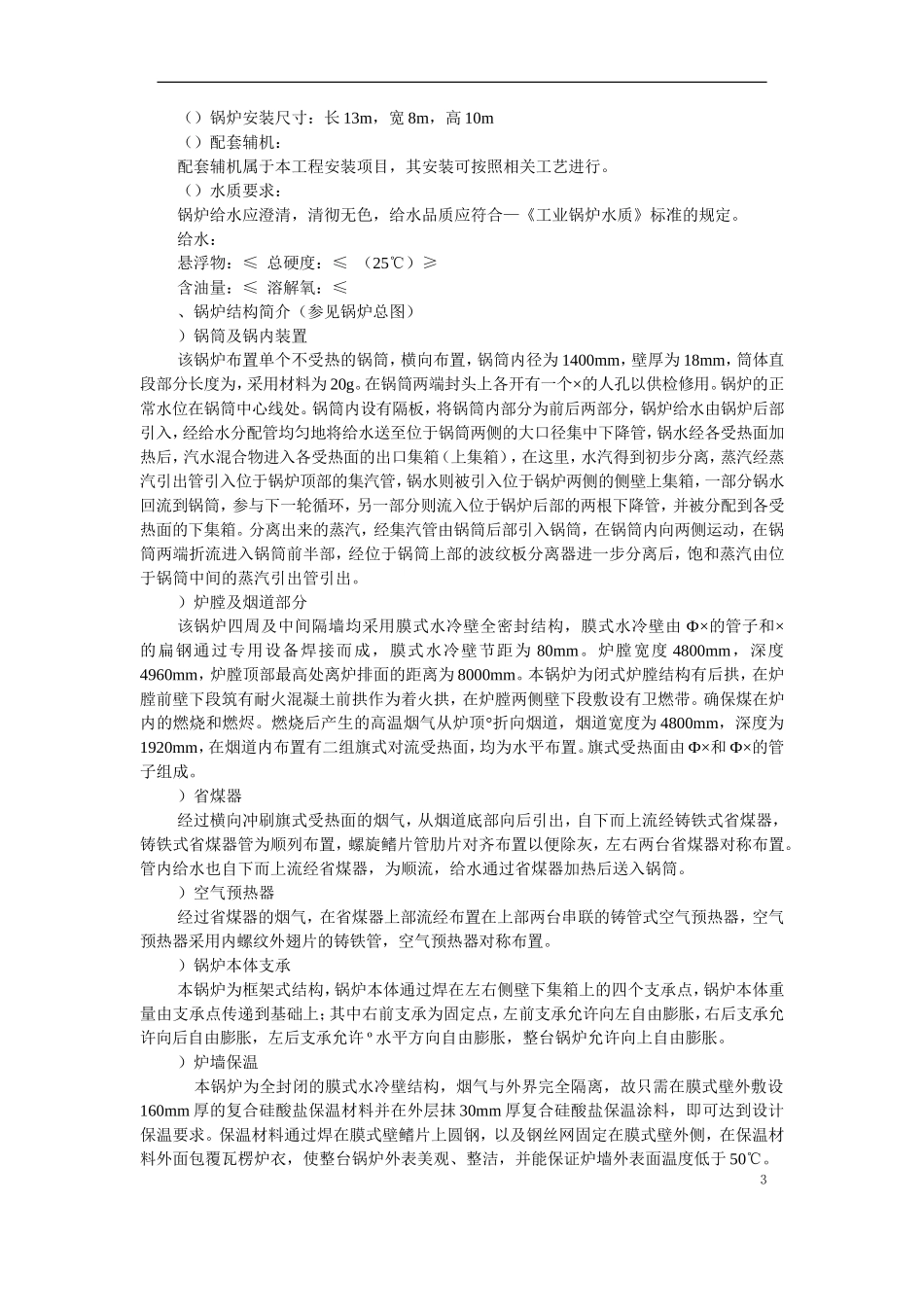

目录第卷工程概况...............................................第卷施工前的准备...........................................第卷施工方案...............................................1工程概况上海轮胎橡胶（集团）股份有限公司如皋有限公司拟安装两台上海四方锅炉厂制造的角管式蒸汽锅炉，该工程系北京橡院兴业化工工程有限公司设计。该项目是新建项目,预计二五年元月设备调试,三月正式投产。、工程名称：上海轮胎橡胶（集团）股份有限公司如皋有限公司年产万套高性能全钢丝子午线轮胎项目、工程地点：上海轮胎橡胶（集团）股份有限公司如皋有限公司、工程内容：×角管式蒸汽锅炉及锅炉房全套工艺系统安装工程、工程范围：安装锅炉房全套工艺系统包括两台上海四方锅炉厂——Ⅲ角管式蒸汽锅炉及配套型号参数为№左°29106m³的引风机一台，型号参数为№左°55680³鼓风机一台，灰渣坑砌筑及锅炉炉墙砌筑，溜煤、溜渣管配制安装，圆盘除渣机安装，上煤除渣系统、冷却水系统、灰水处理系统、排污系统及主蒸汽管、软化水及除氧系统、蓄热器等安装及油漆保温，烟风道制做安装及油漆保温等。工期要求：开工日期：年月日竣工日期：年月日总施工时间：天锅炉规范：、锅炉设计参数额定蒸发量：额定蒸汽压力：（）给水温度：105℃（）额定蒸汽温度：饱和温度（225℃）（）燃烧方式：层燃（）炉排有效面积：20.5m2（）燃烧室有效容积：89m3（）设计效率：（）适用燃料：Ⅱ类烟煤，>（）设计煤种：碳：硫：氢：氮：氧：水：灰：低位发热值：颗粒度：-3mm不大于，最大粒度不大于30mm、锅炉主要规格（）总蒸汽管直径：（）进水管直径：（）受热面积：）锅炉本体：392m2）省煤器：188m2）空气预热器：216m22（）锅炉安装尺寸：长13m，宽8m，高10m（）配套辅机：配套辅机属于本工程安装项目，其安装可按照相关工艺进行。（）水质要求：锅炉给水应澄清，清彻无色，给水品质应符合—《工业锅炉水质》标准的规定。给水：悬浮物：≤总硬度：≤（25℃）≥含油量：≤溶解氧：≤、锅炉结构简介（参见锅炉总图））锅筒及锅内装置该锅炉布置单个不受热的锅筒，横向布置，锅筒内径为1400mm，壁厚为18mm，筒体直段部分长度为，采用材料为20g。在锅筒两端封头上各开有一个×的人孔以供检修用。锅炉的正常水位在锅筒中心线处。锅筒内设有隔板，将锅筒内部分为前后两部分，锅炉给水由锅炉后部引入，经给水分配管均匀地将给水送至位于锅筒两侧的大口径集中下降管，锅水经各受热面加热后，汽水混合物进入各受热面的出口集箱（上集箱），在这里，水汽得到初步分离，蒸汽经蒸汽引出管引入位于锅炉顶部的集汽管，锅水则被引入位于锅炉两侧的侧壁上集箱，一部分锅水回流到锅筒，参与下一轮循环，另一部分则流入位于锅炉后部的两根下降管，并被分配到各受热面的下集箱。分离出来的蒸汽，经集汽管由锅筒后部引入锅筒，在锅筒内向两侧运动，在锅筒两端折流进入锅筒前半部，经位于锅筒上部的波纹板分离器进一步分离后，饱和蒸汽由位于锅筒中间的蒸汽引出管引出。）炉膛及烟道部分该锅炉四周及中间隔墙均采用膜式水冷壁全密封结构，膜式水冷壁由Ф×的管子和×的扁钢通过专用设备焊接而成，膜式水冷壁节距为80mm。炉膛宽度4800mm，深度4960mm，炉膛顶部最高处离炉排面的距离为8000mm。本锅炉为闭式炉膛结构有后拱，在炉膛前壁下段筑有耐火混凝土前拱作为着火拱，在炉膛两侧壁下段敷设有卫燃带。确保煤在炉内的燃烧和燃烬。燃烧后产生的高温烟气从炉顶°折向烟道，烟道宽度为4800mm，深度为1920mm，在烟道内布置有二组旗式对流受热面，均为水平布置。旗式受热面由Ф×和Ф×的管子组成。）省煤器经过横向冲刷旗式受热面的烟气，从烟道底部向后引出，自下而上流经铸铁式省煤器，铸铁式省煤器管为顺列布置，螺旋鳍片管肋片对齐布置以便除灰，左右两台省煤器对称布置。管内给水也自下而上流经省煤器，为顺流，给水通过省煤器加热后送入锅筒。）空气预热器经过省煤器的烟气，在省煤器上部流经布置在上部两台串联的铸管式空气预热器，空气预热器采用内螺纹外翅片的铸铁管，空气预热器对称布置。）锅炉本体支承本锅炉为...
