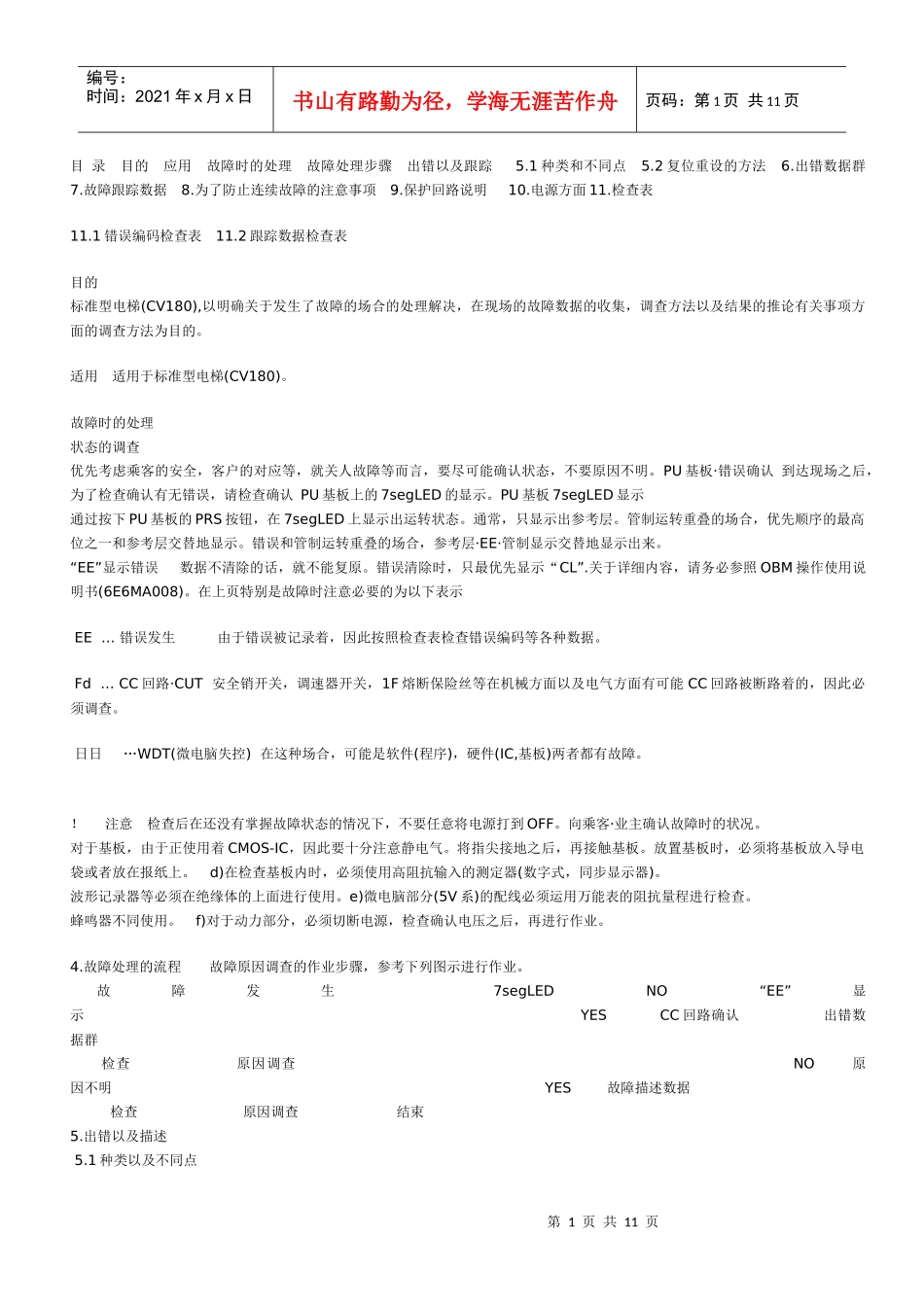

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页目录目的应用故障时的处理故障处理步骤出错以及跟踪5.1种类和不同点5.2复位重设的方法6.出错数据群7.故障跟踪数据8.为了防止连续故障的注意事项9.保护回路说明10.电源方面11.检查表11.1错误编码检查表11.2跟踪数据检查表目的标准型电梯(CV180),以明确关于发生了故障的场合的处理解决，在现场的故障数据的收集，调查方法以及结果的推论有关事项方面的调查方法为目的。适用适用于标准型电梯(CV180)。故障时的处理状态的调查优先考虑乘客的安全，客户的对应等，就关人故障等而言，要尽可能确认状态，不要原因不明。PU基板·错误确认到达现场之后，为了检查确认有无错误，请检查确认PU基板上的7segLED的显示。PU基板7segLED显示通过按下PU基板的PRS按钮，在7segLED上显示出运转状态。通常，只显示出参考层。管制运转重叠的场合，优先顺序的最高位之一和参考层交替地显示。错误和管制运转重叠的场合，参考层·EE·管制显示交替地显示出来。“EE”显示错误数据不清除的话，就不能复原。错误清除时，只最优先显示“CL”.关于详细内容，请务必参照OBM操作使用说明书(6E6MA008)。在上页特别是故障时注意必要的为以下表示EE…错误发生由于错误被记录着，因此按照检查表检查错误编码等各种数据。Fd…CC回路·CUT安全销开关，调速器开关，1F熔断保险丝等在机械方面以及电气方面有可能CC回路被断路着的，因此必须调查。日日…WDT(微电脑失控)在这种场合，可能是软件(程序)，硬件(IC,基板)两者都有故障。！注意检查后在还没有掌握故障状态的情况下，不要任意将电源打到OFF。向乘客·业主确认故障时的状况。对于基板，由于正使用着CMOS-IC，因此要十分注意静电气。将指尖接地之后，再接触基板。放置基板时，必须将基板放入导电袋或者放在报纸上。d)在检查基板内时，必须使用高阻抗输入的测定器(数字式，同步显示器)。波形记录器等必须在绝缘体的上面进行使用。e)微电脑部分(5V系)的配线必须运用万能表的阻抗量程进行检查。蜂鸣器不同使用。f)对于动力部分，必须切断电源，检查确认电压之后，再进行作业。4.故障处理的流程故障原因调查的作业步骤，参考下列图示进行作业。故障发生7segLEDNO“EE”显示YESCC回路确认出错数据群检查原因调查NO原因不明YES故障描述数据检查原因调查结束5.出错以及描述5.1种类以及不同点第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页如下表5.1所示，出错以及描述的种类以及不同点。表5.1出错以及描述的种类以及不同点CCcut(FD)CC切断了的场合，在7segLED上显示出FD。ERRORBank根据PP7指令，检查出来的异常通过编码化的数据被记录下来。故障描述发生了异常的场合，这时刻和一定时间的信号(数码式)的状态被记录。5.2复原方法将出错以及描述的复原方法的处理表以及详细内容如下列所示。处理表表5.2出错以及描述的复原方法插销复位エう-复位跟踪复位CC断开(FD)●ERRORBank●故障跟踪●插销复位方法根据PRS按钮的方法控制盘的电源(5S)先拨到OFF，按下PU基板上的PRS按钮的同时将电源拨到ON。这时，PRS按钮须按到“CC”进入为止(约5秒钟)根据OBM的方法用方式E实行指令1。出错复位的方法用OBM的方式E实行指令2。跟踪复位方法用OBM的方式E实行指令3。6.出错数据群6.1出错群确认方法使用OBM的方式8，记入[出错编码检查表]。收集数据时，使用OBM的一栏表显示机能，确认PU基板内的钟表是否准确。时间相差较大的场合，记录下时间偏差，将之使用于故障发生时间的推定。OBM的使用方法，请参照OBM操作使用说明书(6E6MA008)。6.2保存形式保存形式如下所示。071015年月日星期时分秒编号CND1CND2数据3~数据8(1)年~秒…保存了的瞬间时间。数据除了“星期”之外为BCD表现。“星期”为从星期天=01到星期六=07.例，1996年7月1日(星期一)下午11时23分59秒…96,07,01,02,23,23,59(2)编码，数据3~数据8…根据编码表。(3)CND1,CND2…电梯状态的意味，将下列状态通过bit表示。CND1bit76543210内容SUSDDZDCUDXCC---SLDSU:UP方向性SD:DOWN方向性DZ:门区域(±20...
