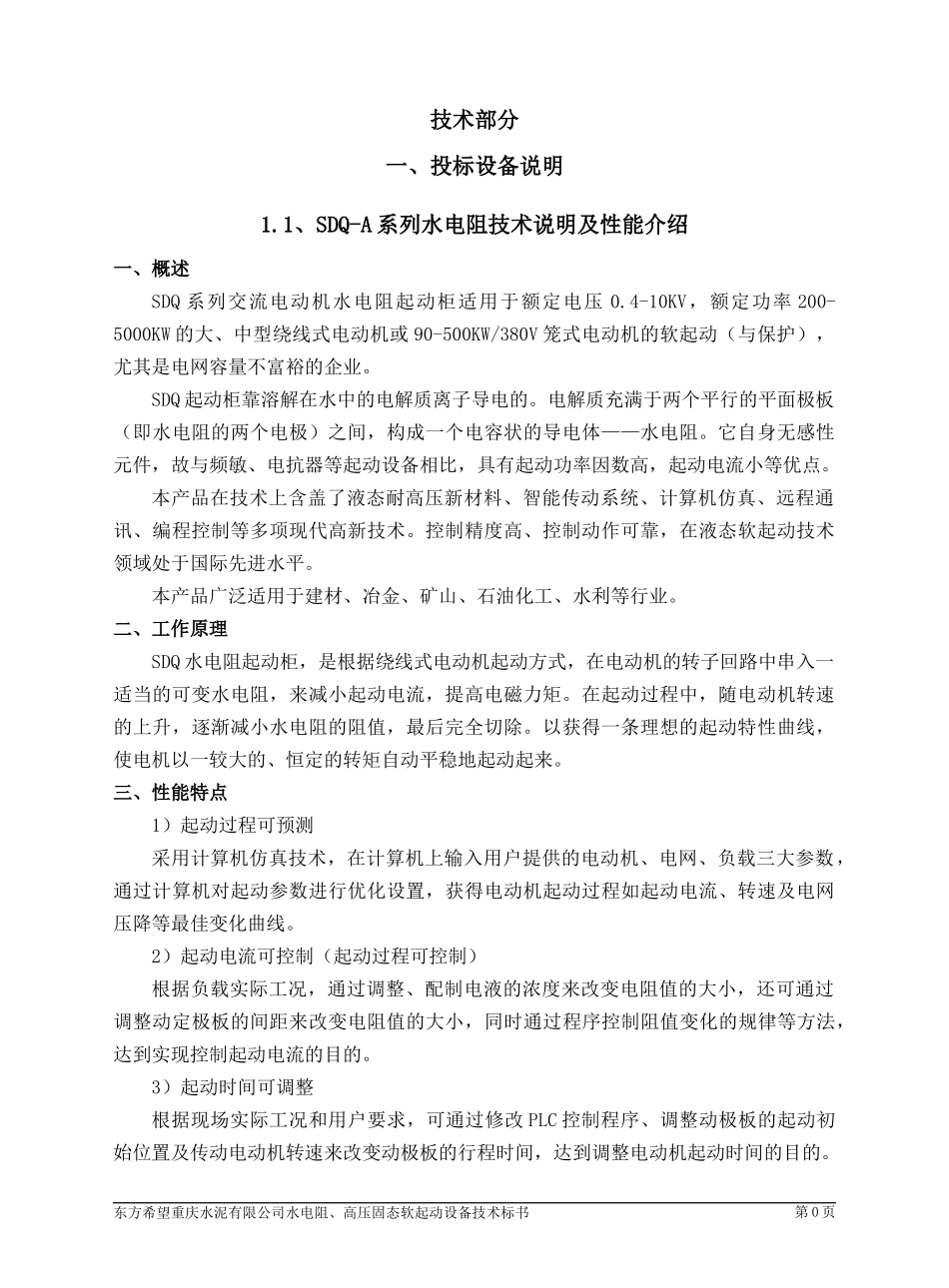

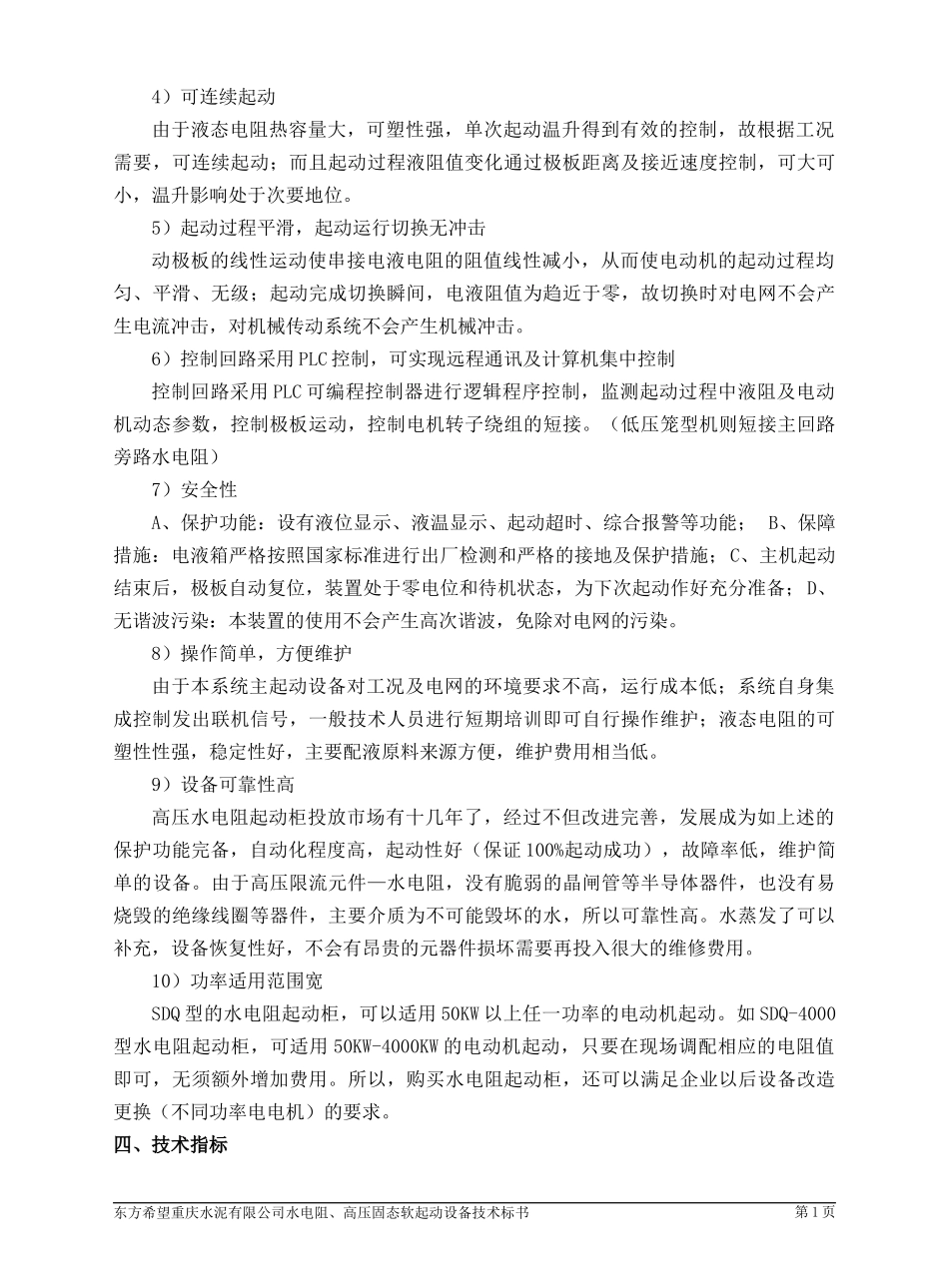

技术部分.....................................1一、投标设备说明.............................11.1、SDQ-A系列水电阻技术说明及性能介绍.......11.2、GGQ高压固态软起动器的技术指标及性能特点.5二、交货清单................................17三.偏差表...................................18四、技术文件清单和交付进度..................19五、设备主要元器件清单......................20六、检验检测设备一览表......................27七、主要工装设备............................29八、设备建造进度计划表及保障措施............32九、设备制作周期分解表......................33十、技术及售后服务和承诺....................34十一、设备包装、运输方案....................36十二、质量保证体系说明......................37十三、货物制造流程图........................39附：投标设备一次方案图技术部分一、投标设备说明1.1、SDQ-A系列水电阻技术说明及性能介绍一、概述SDQ系列交流电动机水电阻起动柜适用于额定电压0.4-10KV，额定功率200-5000KW的大、中型绕线式电动机或90-500KW/380V笼式电动机的软起动（与保护），尤其是电网容量不富裕的企业。SDQ起动柜靠溶解在水中的电解质离子导电的。电解质充满于两个平行的平面极板（即水电阻的两个电极）之间，构成一个电容状的导电体——水电阻。它自身无感性元件，故与频敏、电抗器等起动设备相比，具有起动功率因数高，起动电流小等优点。本产品在技术上含盖了液态耐高压新材料、智能传动系统、计算机仿真、远程通讯、编程控制等多项现代高新技术。控制精度高、控制动作可靠，在液态软起动技术领域处于国际先进水平。本产品广泛适用于建材、冶金、矿山、石油化工、水利等行业。二、工作原理SDQ水电阻起动柜，是根据绕线式电动机起动方式，在电动机的转子回路中串入一适当的可变水电阻，来减小起动电流，提高电磁力矩。在起动过程中，随电动机转速的上升，逐渐减小水电阻的阻值，最后完全切除。以获得一条理想的起动特性曲线，使电机以一较大的、恒定的转矩自动平稳地起动起来。三、性能特点1）起动过程可预测采用计算机仿真技术，在计算机上输入用户提供的电动机、电网、负载三大参数，通过计算机对起动参数进行优化设置，获得电动机起动过程如起动电流、转速及电网压降等最佳变化曲线。2）起动电流可控制（起动过程可控制）根据负载实际工况，通过调整、配制电液的浓度来改变电阻值的大小，还可通过调整动定极板的间距来改变电阻值的大小，同时通过程序控制阻值变化的规律等方法，达到实现控制起动电流的目的。3）起动时间可调整根据现场实际工况和用户要求，可通过修改PLC控制程序、调整动极板的起动初始位置及传动电动机转速来改变动极板的行程时间，达到调整电动机起动时间的目的。东方希望重庆水泥有限公司水电阻、高压固态软起动设备技术标书第0页4）可连续起动由于液态电阻热容量大，可塑性强，单次起动温升得到有效的控制，故根据工况需要，可连续起动；而且起动过程液阻值变化通过极板距离及接近速度控制，可大可小，温升影响处于次要地位。5）起动过程平滑，起动运行切换无冲击动极板的线性运动使串接电液电阻的阻值线性减小，从而使电动机的起动过程均匀、平滑、无级；起动完成切换瞬间，电液阻值为趋近于零，故切换时对电网不会产生电流冲击，对机械传动系统不会产生机械冲击。6）控制回路采用PLC控制，可实现远程通讯及计算机集中控制控制回路采用PLC可编程控制器进行逻辑程序控制，监测起动过程中液阻及电动机动态参数，控制极板运动，控制电机转子绕组的短接。（低压笼型机则短接主回路旁路水电阻）7）安全性A、保护功能：设有液位显示、液温显示、起动超时、综合报警等功能；B、保障措施：电液箱严格按照国家标准进行出厂检测和严格的接地及保护措施；C、主机起动结束后，极板自动复位，装置处于零电位和待机状态，为下次起动作好充分准备；D、无谐波污染：本装置的使用不会产生高次谐波，免除对电网的污染。8）操作简单，方便维护由于本系统主起动设备对工况及电网的环境要求不高，运行成本低；...
