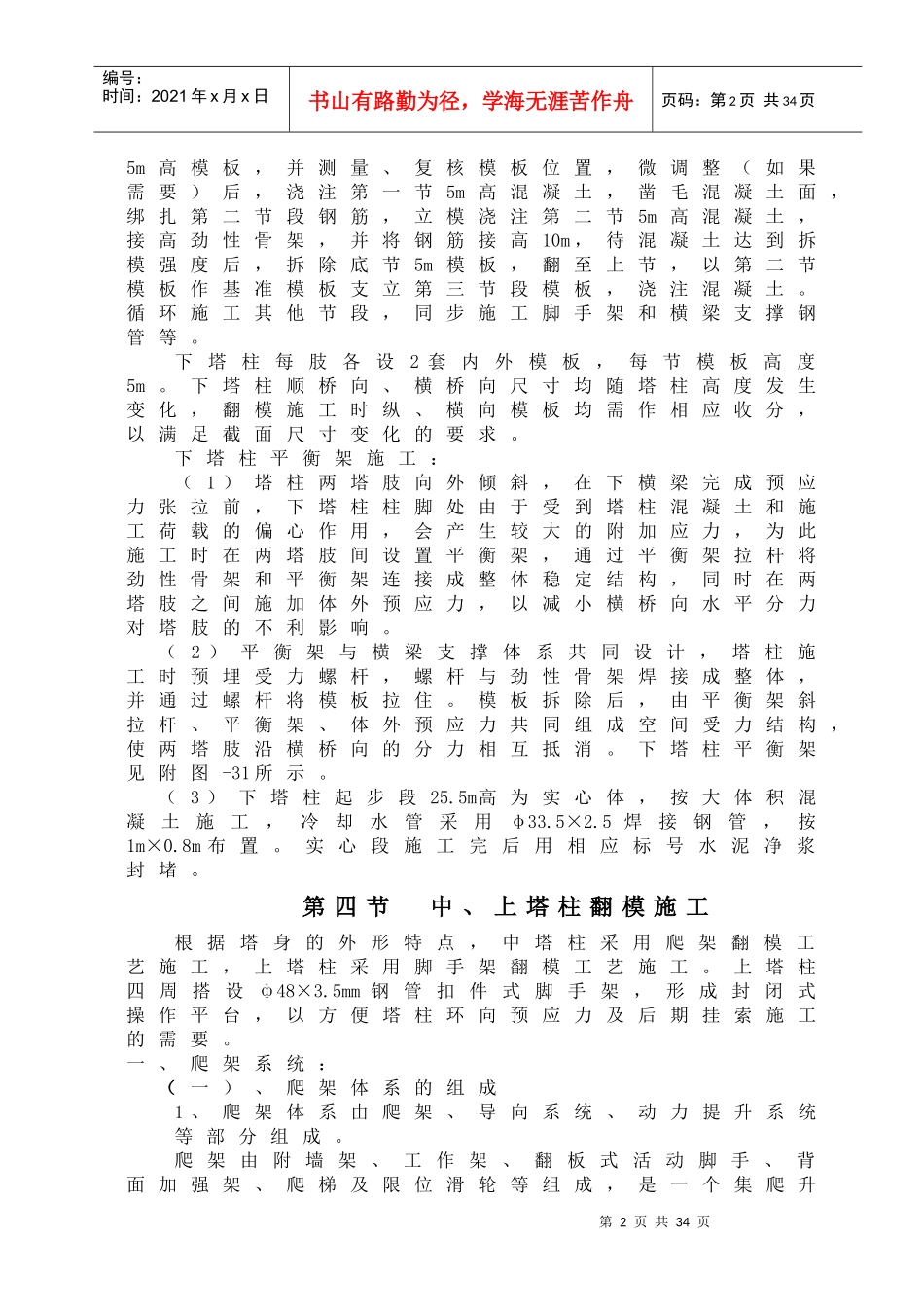

下塔柱施工脚手搭设电梯安装中塔柱爬架翻模施工上塔柱封顶上塔柱翻模施工下塔柱翻模施工下横梁、下塔柱同步一次浇筑下横梁支撑安装中塔柱第一、二节段翻模施工爬架安装中横梁、上塔柱同步施工塔冠施工中塔柱、中横梁支撑安装上横梁施工塔吊移位至下游塔肢外侧第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页第二章索塔施工第一节概述（一）施工工艺下塔柱采用搭设支架翻模施工工艺，中塔柱采用爬架翻模施工工艺。下横梁、中横梁与塔柱同步施工，上横梁与上塔柱异步施工。主塔施工分节见附图29。（二）塔柱施工的主要机械设备1、塔吊、电梯、搅拌系统及水电供应见塔柱施工设备布置图（附图-30）。2、混凝土泵送系统混凝土泵送系统包括：SCHWINBP—4000型混凝土拖式泵、泵管、泵管附墙件等。为适应水位涨落影响，搅拌船与承台间的泵管采用临时接头连接，承台以上的泵管采用固定连接，上、下游泵管之间通过人工拆装换向。混凝土泵管附着于塔柱外壁并用直螺母固定。第二节施工顺序第三节下塔柱施工下塔柱模板共分9节，搭设φ48×3.5mm钢管扣件式脚手架翻模施工，脚手沿塔柱周围形成封闭操作平台。承台施工结束，先将承台与塔柱的混凝土界面凿毛，接高劲性骨架，调整预埋钢筋，并接高10m，同时搭设施工脚手架。测量放样后，塔吊吊装1节第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页5m高模板，并测量、复核模板位置，微调整（如果需要）后，浇注第一节5m高混凝土，凿毛混凝土面，绑扎第二节段钢筋，立模浇注第二节5m高混凝土，接高劲性骨架，并将钢筋接高10m，待混凝土达到拆模强度后，拆除底节5m模板，翻至上节，以第二节模板作基准模板支立第三节段模板，浇注混凝土。循环施工其他节段，同步施工脚手架和横梁支撑钢管等。下塔柱每肢各设2套内外模板，每节模板高度5m。下塔柱顺桥向、横桥向尺寸均随塔柱高度发生变化，翻模施工时纵、横向模板均需作相应收分，以满足截面尺寸变化的要求。下塔柱平衡架施工：（1）塔柱两塔肢向外倾斜，在下横梁完成预应力张拉前，下塔柱柱脚处由于受到塔柱混凝土和施工荷载的偏心作用，会产生较大的附加应力，为此施工时在两塔肢间设置平衡架，通过平衡架拉杆将劲性骨架和平衡架连接成整体稳定结构，同时在两塔肢之间施加体外预应力，以减小横桥向水平分力对塔肢的不利影响。（2）平衡架与横梁支撑体系共同设计，塔柱施工时预埋受力螺杆，螺杆与劲性骨架焊接成整体，并通过螺杆将模板拉住。模板拆除后，由平衡架斜拉杆、平衡架、体外预应力共同组成空间受力结构，使两塔肢沿横桥向的分力相互抵消。下塔柱平衡架见附图-31所示。（3）下塔柱起步段25.5m高为实心体，按大体积混凝土施工，冷却水管采用φ33.5×2.5焊接钢管，按1m×0.8m布置。实心段施工完后用相应标号水泥净浆封堵。第四节中、上塔柱翻模施工根据塔身的外形特点，中塔柱采用爬架翻模工艺施工，上塔柱采用脚手架翻模工艺施工。上塔柱四周搭设ф48×3.5mm钢管扣件式脚手架，形成封闭式操作平台，以方便塔柱环向预应力及后期挂索施工的需要。一、爬架系统：（一）、爬架体系的组成1、爬架体系由爬架、导向系统、动力提升系统等部分组成。爬架由附墙架、工作架、翻板式活动脚手、背面加强架、爬梯及限位滑轮等组成，是一个集爬升第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页架、操作平台、脚手于一体的空间结构。其中附墙架通过锚固螺栓附着于已成段混凝土外壁上，是主要承力结构，锚固螺栓采用M24H型锥形螺母，材质为45号。钢爬架结构布置见附图-32所示。2、导向系统分为拉结导轮、伸缩脚轮。拉结导轮布置在工作架的四角，是一种十字连轮结构，主要作用是在爬架爬升时，成为侧面爬架和斜面爬架之间交替上升的导向和限位器。伸缩脚轮是能够自由伸缩的橡胶滚轮，设置在附墙架上，与提升系统一起形成爬架爬升时的平衡体系，同时也可减小爬架提升过程中对塔柱混凝土的磨擦，保护塔柱混凝土外露面。3、利用10吨倒链葫芦提升爬架，东、西侧爬架提升时各布...
