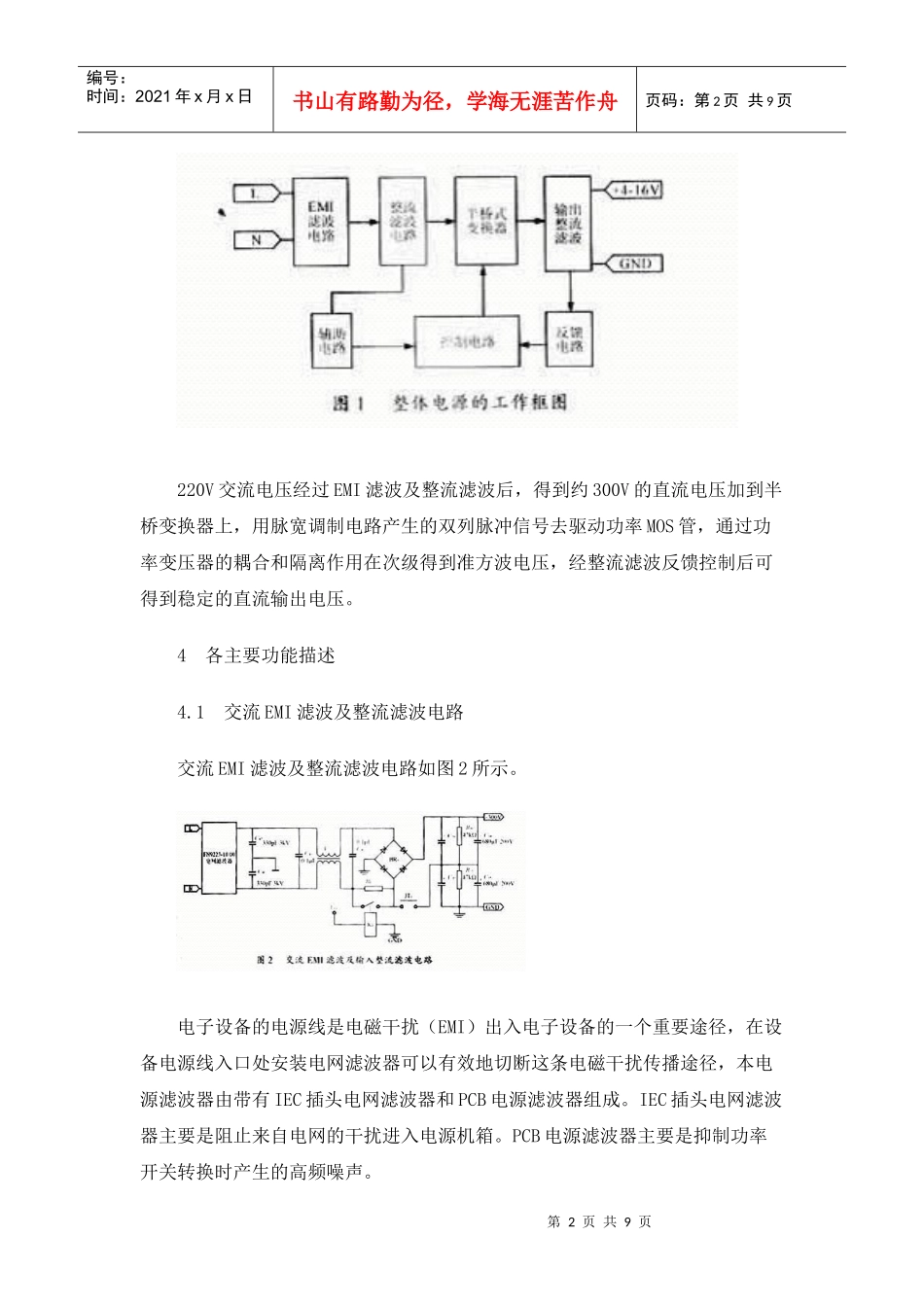

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页一种输出电压4～16V开关稳压电源的设计摘要：介绍一种采用半桥电路的开关电源，其输入电压为交流220V±20％，输出电压为直流4～16V，最大电流40A，工作频率50kHz。重点介绍了该电源的设计思想，工作原理及特点。关键词：脉宽调制；半桥变换器；电源1引言在科研、生产、实验等应用场合，经常用到电压在5～15V，电流在5～40A的电源。而一般实验用电源最大电流只有5A、10A。为此专门开发了电压4V～16V连续可调，输出电流最大40A的开关电源。它采用了半桥电路，所选用开关器件为功率MOS管，开关工作频率为50kHz，具有重量轻、体积小、成本低等特点。2主要技术指标1）交流输入电压AC220V±20％；2）直流输出电压4～16V可调；3）输出电流0～40A；4）输出电压调整率≤1％；5）纹波电压Upp≤50mV；6）显示与报警具有电流/电压显示功能及故障告警指示。3基本工作原理及原理框图该电源的原理框图如图1所示。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页220V交流电压经过EMI滤波及整流滤波后，得到约300V的直流电压加到半桥变换器上，用脉宽调制电路产生的双列脉冲信号去驱动功率MOS管，通过功率变压器的耦合和隔离作用在次级得到准方波电压，经整流滤波反馈控制后可得到稳定的直流输出电压。4各主要功能描述4.1交流EMI滤波及整流滤波电路交流EMI滤波及整流滤波电路如图2所示。电子设备的电源线是电磁干扰（EMI）出入电子设备的一个重要途径，在设备电源线入口处安装电网滤波器可以有效地切断这条电磁干扰传播途径，本电源滤波器由带有IEC插头电网滤波器和PCB电源滤波器组成。IEC插头电网滤波器主要是阻止来自电网的干扰进入电源机箱。PCB电源滤波器主要是抑制功率开关转换时产生的高频噪声。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页交流输入220V时，整流采用桥式整流电路。如果将JTI跳线短连时，则适用于110V交流输入电压。由于输入电压高，电容器容量大，因此在接通电网瞬间会产生很大的浪涌冲击电流，一般浪涌电流值为稳态电流的数十倍。这可能造成整流桥和输入保险丝的损坏，也可能造成高频变压器磁芯饱和损坏功率器件，造成高压电解电容使用寿命降低等。所以在整流桥前加入由电阻R1和继电器K1组成的输入软启动电路。4.2半桥式功率变换器该电源采用半桥式变换电路，如图6所示，其工作频率50kHz，在初级一侧的主要部分是Q4和Q5功率管及C34和C35电容器。Q4和Q5交替导通、截止，在高频变压器初级绕组N1两端产生一幅值为U1/2的正负方波脉冲电压。能量通过变压器传递到输出端，Q4和Q5采用IRFP460功率MOS管。4.3功率变压器的设计1）工作频率的设定工作频率对电源的体积、重量及电路特性影响很大。工作频率高，输出滤波电感和电容体积减小，但开关损耗增高，热量增大，散热器体积加大。因此根据元器件及性价比等因素，将电源工作频率进行优化设计，本例为fs=50kHz。T=1/fs=1/50kHz=20μs2）磁芯选用①选取磁芯材料和磁芯结构选用R2KB铁氧体材料制成的EE型铁氧体磁芯。其具有品种多，引线空间大，接线操作方便，价格便宜等优点。②确定工作磁感应强度Bm第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页R2KB软磁铁氧体材料的饱和磁感应强度Bs=0.47T，考虑到高温时Bs会下降，同时为防止合闸瞬间高频变压器饱和，选定Bm=1/3Bs=0.15T。③计算并确定磁芯型号磁芯的几何截面积S和磁芯的窗口面积Q与输出功率Po存在一定的函数关系。对于半桥变换器，当脉冲波形近似为方波时为式中：η——效率；j——电流密度，一般取300～500A/cm2；Kc——磁芯的填充系数，对于铁氧体Kc=1；Ku——铜的填充系数，Ku与导线线径及绕制的工艺及绕组数量等有关，一般为0.1～0.5左右。由厂家手册知，EE55磁芯的S=3.54cm2,Q=3.1042cm2,则SQ=10.9cm4，EE55磁芯的SQ值大于计算值，选定该磁芯。3)计算原副边绕组匝数按输入电压最低及输出满载的情况（此时占空比最大）来计算原副边绕组匝数...
