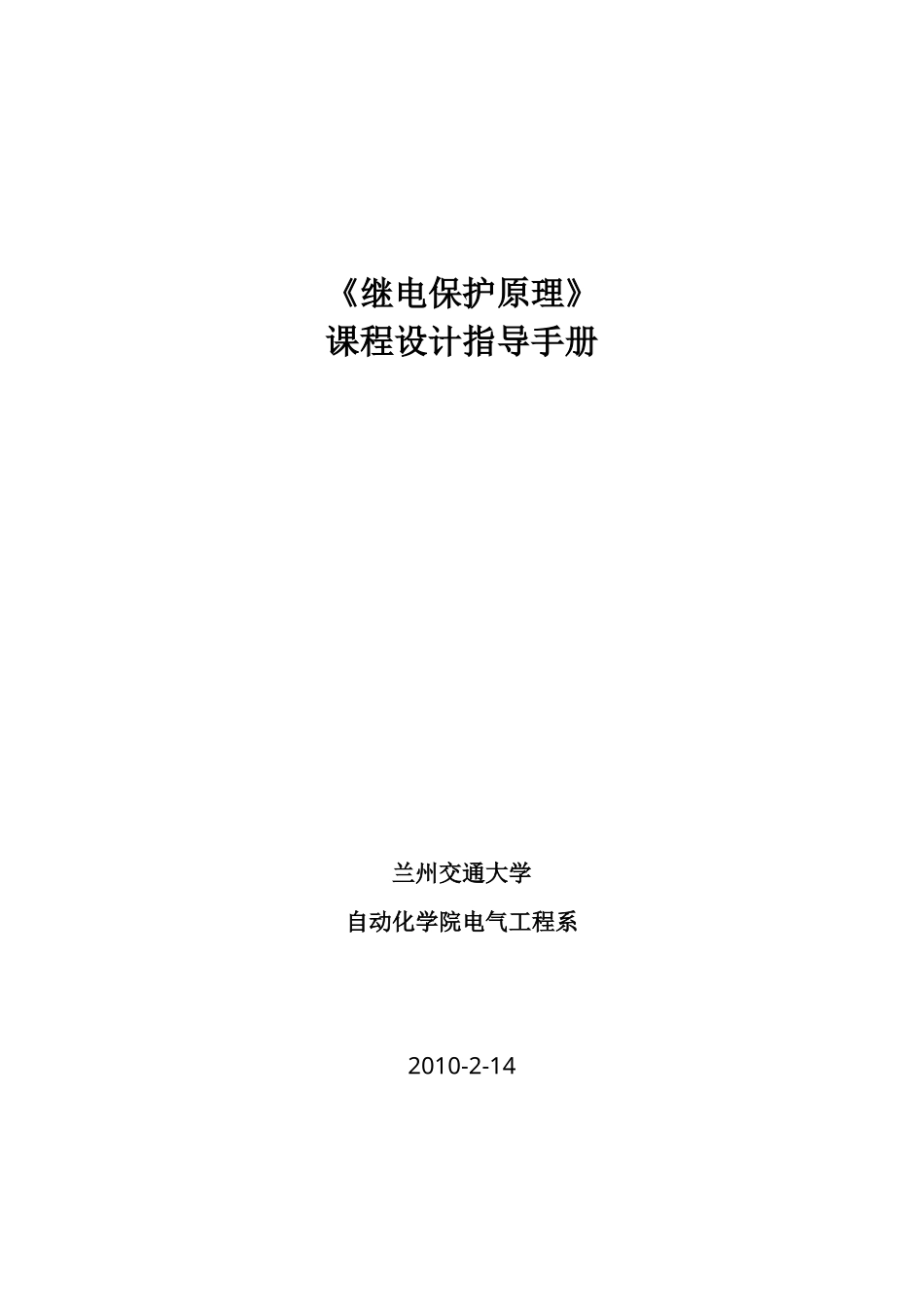

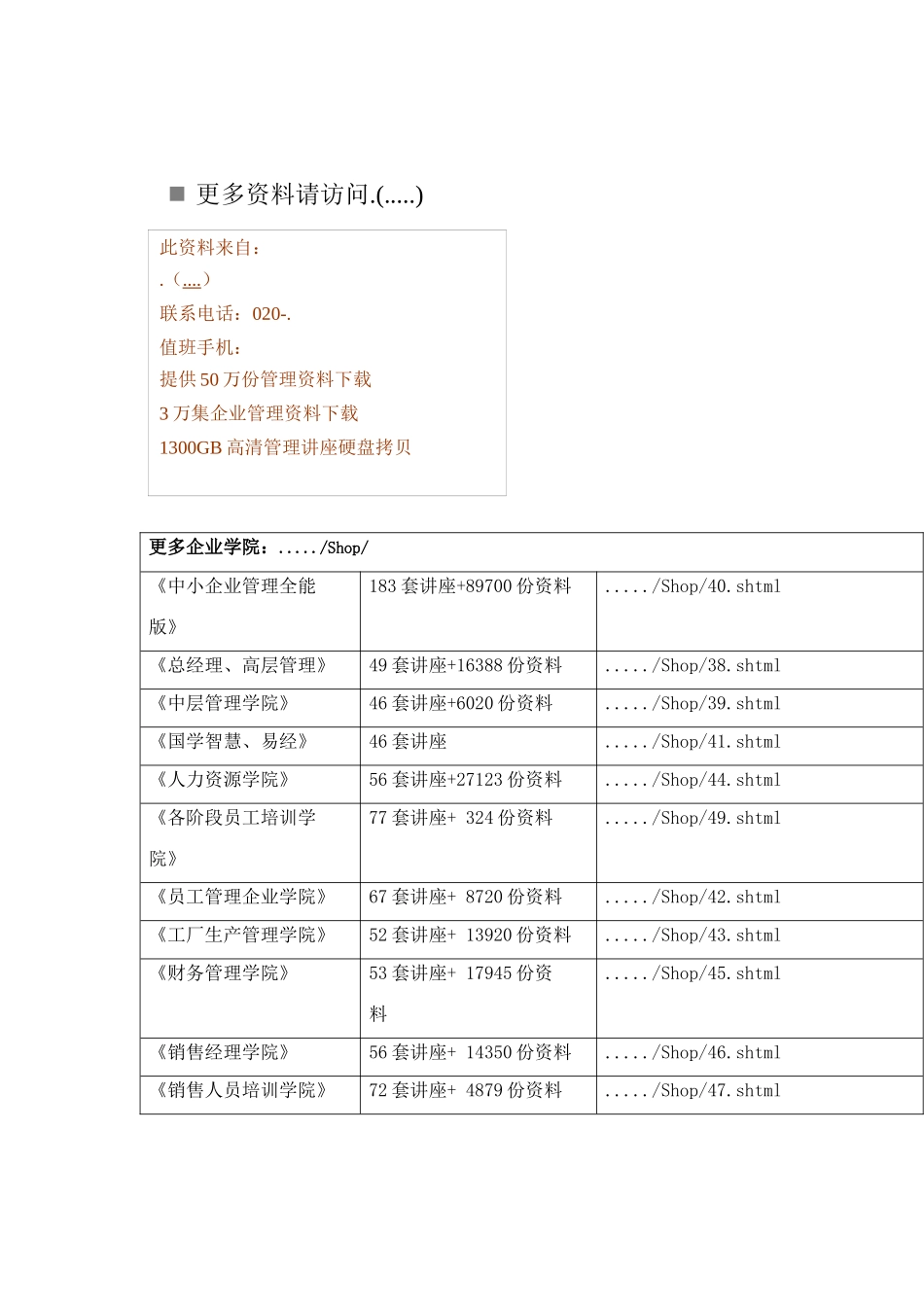

更多资料请访问.(.....)更多企业学院：...../Shop/《中小企业管理全能版》183套讲座+89700份资料...../Shop/40.shtml《总经理、高层管理》49套讲座+16388份资料...../Shop/38.shtml《中层管理学院》46套讲座+6020份资料...../Shop/39.shtml《国学智慧、易经》46套讲座...../Shop/41.shtml《人力资源学院》56套讲座+27123份资料...../Shop/44.shtml《各阶段员工培训学院》77套讲座+324份资料...../Shop/49.shtml《员工管理企业学院》67套讲座+8720份资料...../Shop/42.shtml《工厂生产管理学院》52套讲座+13920份资料...../Shop/43.shtml《财务管理学院》53套讲座+17945份资料...../Shop/45.shtml《销售经理学院》56套讲座+14350份资料...../Shop/46.shtml《销售人员培训学院》72套讲座+4879份资料...../Shop/47.shtml此资料来自：.（....）联系电话：020-.值班手机：提供50万份管理资料下载3万集企业管理资料下载1300GB高清管理讲座硬盘拷贝《继电保护原理》课程设计指导手册兰州交通大学自动化学院电气工程系2010-2-14第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页继电保护原理课程设计学院：自动化学院适用专业：电气工程及其自动化课程设计名称：继电保护原理课程设计课程代码：学分数：1学时数：16一、课程设计目的本课程设计是学生在学完《电力系统继电保护原理》课程之后、进行的一个综合性的教学实践环节。通过本课程设计一方面使学生获得综合运用学过的知识进行电力变电所、牵引变电所各主要元件的保护设计及整定和保护设备的选型的基本能力，另一方面能巩固与扩大学生的电气综合设计知识，为毕业设计做准备，为后续课程的学习及今后从事科学研究、工程技术工作打下较坚实的基础。通过本课程设计，学生能运用电气基础课程中的基本理论和实践知识，正确地解决电力变电所牵引变电所的主要元件保护设计等问题。通过对电力变电所或牵引变电所的某一主要设备的保护设计的计算、整定及保护的具体接线训练，可以提高学生继电保护的设计能力，学会使用相关的手册及图册资料：1．掌握继电保护保护方案的确定原则，整定计算的一般步骤，了解系统运行方式的确定，保护整定系数的分析与应用，前后级整定配合的基本原则；2．掌握保护、控制、测量、信号回路阅读和设计基本方法。3．学习相关保护设备的选择和一般的维护。二、课程设计的要求学生要按照课程设计指导书的要求，根据题目所给原始参数进行设计。本课程设计的基本步骤是：1、能根据提供网络以及已知条件，按照部颁继电保护和自动装置整定计算的规范进行设计。2、通过学习应熟悉电力系统继电保护设计与配置的一般规定；3、正确理解继电保护整定计算的基本任务；4、掌握整定计算的步骤；熟悉主保护、后备保护和辅助保护在电力系统中的应用；5、对继电保护基本要求之间，能分别地进行综合考虑；6、掌握整定计算对系统运行方式的选择以及短路类型、短路点的确定；7、掌握整定系数的分析与应用；掌握整定计算配合的原则。三、课程设计的主要内容及注意事项第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页（一）主要内容：1、保护的配置及选择；2、短路电流计算及残余电压的计算（系统运行方式的考虑、短路点的考虑、短路类型的考虑）；3、保护配合及整定计算；4、保护原理展开图的设计；5、对保护的评价。（二）注意事项：１、短路电流及残余电压计算在决定保护方式前，必须较详细地计算各短路点短路时，流过有关保护的短路电流和保护安装处的残余电压。然后根据计算结果，在满足“继电保护和自动装置技术规程”和题目给定的要求条件下，尽可能采用简单的保护方式。其计算步骤及注意事项如下。（1）系统运行方式的考虑除考虑发电厂发电容量的最大和最小运行方式外，还必须考虑在设备检修或故障切除的情况下发生短路时流过保护装置的短路电流最大和最小的系统运行方式，以便计算保护的整定值和保护灵敏度。在需采用电流电压联锁速断保护时，还必须考虑系统的正常运行方式。（2）短路点的考虑求不同保护的整定值和灵敏度时，应注意短路点...
