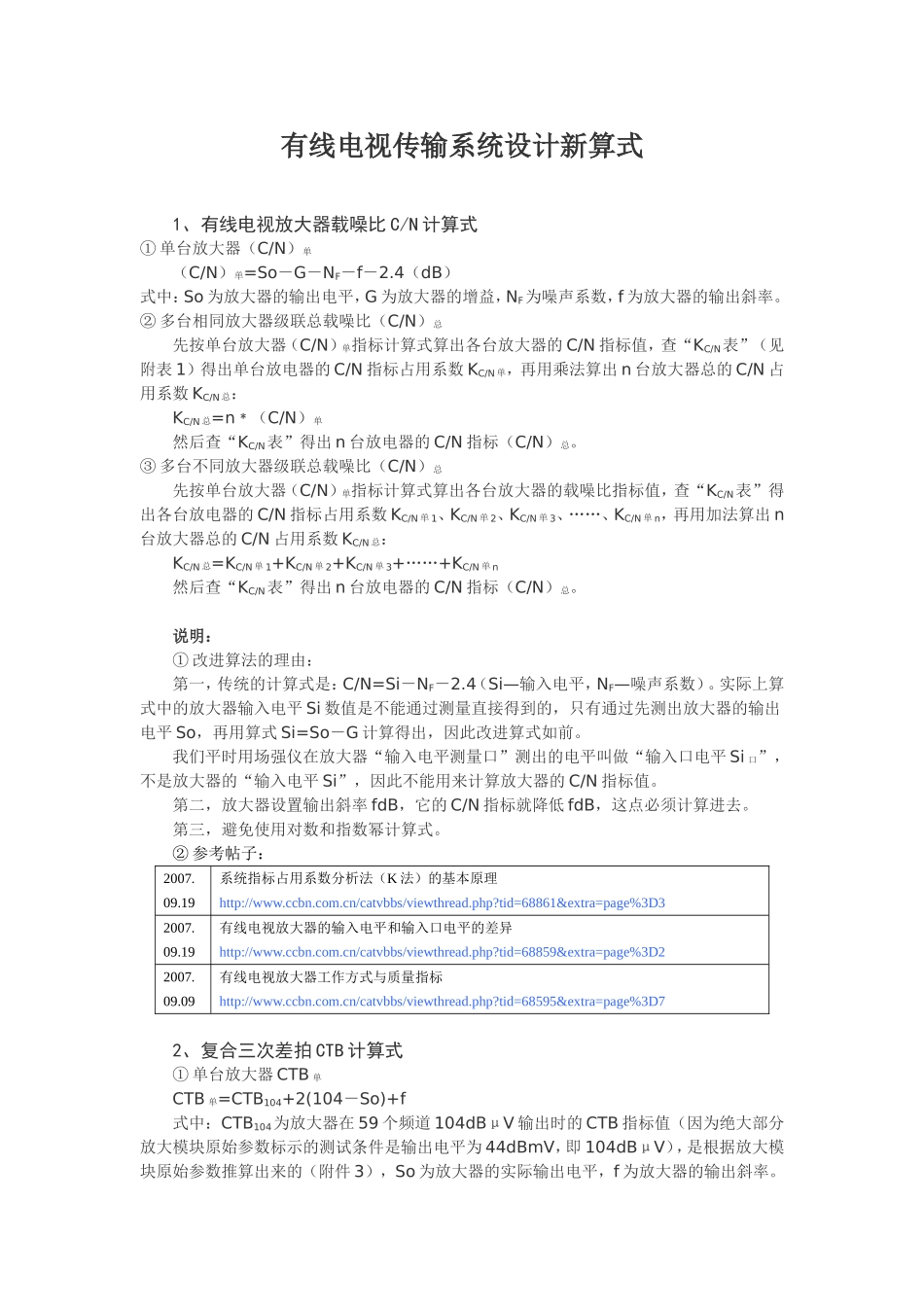

有线电视传输系统设计新算式1、有线电视放大器载噪比C/N计算式①单台放大器（C/N）单（C/N）单=So－G－NF－f－2.4（dB）式中：So为放大器的输出电平，G为放大器的增益，NF为噪声系数，f为放大器的输出斜率。②多台相同放大器级联总载噪比（C/N）总先按单台放大器（C/N）单指标计算式算出各台放大器的C/N指标值，查“KC/N表”（见附表1）得出单台放电器的C/N指标占用系数KC/N单，再用乘法算出n台放大器总的C/N占用系数KC/N总：KC/N总=n﹡（C/N）单然后查“KC/N表”得出n台放电器的C/N指标（C/N）总。③多台不同放大器级联总载噪比（C/N）总先按单台放大器（C/N）单指标计算式算出各台放大器的载噪比指标值，查“KC/N表”得出各台放电器的C/N指标占用系数KC/N单1、KC/N单2、KC/N单3、……、KC/N单n，再用加法算出n台放大器总的C/N占用系数KC/N总：KC/N总=KC/N单1+KC/N单2+KC/N单3+……+KC/N单n然后查“KC/N表”得出n台放电器的C/N指标（C/N）总。说明：①改进算法的理由：第一，传统的计算式是：C/N=Si－NF－2.4（Si—输入电平，NF—噪声系数）。实际上算式中的放大器输入电平Si数值是不能通过测量直接得到的，只有通过先测出放大器的输出电平So，再用算式Si=So－G计算得出，因此改进算式如前。我们平时用场强仪在放大器“输入电平测量口”测出的电平叫做“输入口电平Si口”，不是放大器的“输入电平Si”，因此不能用来计算放大器的C/N指标值。第二，放大器设置输出斜率fdB，它的C/N指标就降低fdB，这点必须计算进去。第三，避免使用对数和指数幂计算式。②参考帖子：2007.09.19系统指标占用系数分析法（K法）的基本原理http://www.ccbn.com.cn/catvbbs/viewthread.php?tid=68861&extra=page%3D32007.09.19有线电视放大器的输入电平和输入口电平的差异http://www.ccbn.com.cn/catvbbs/viewthread.php?tid=68859&extra=page%3D22007.09.09有线电视放大器工作方式与质量指标http://www.ccbn.com.cn/catvbbs/viewthread.php?tid=68595&extra=page%3D72、复合三次差拍CTB计算式①单台放大器CTB单CTB单=CTB104+2(104－So)+f式中：CTB104为放大器在59个频道104dBμV输出时的CTB指标值（因为绝大部分放大模块原始参数标示的测试条件是输出电平为44dBmV，即104dBμV），是根据放大模块原始参数推算出来的（附件3），So为放大器的实际输出电平，f为放大器的输出斜率。②多台相同放大器级联后CTB总指标值CTB总先按单台放大器CTB单指标计算式算出各台放大器的CTB指标值，查“KCTB表”（见附表2）得出单台放电器的CTB指标占用系数KCTB单，再用乘法算出n台放大器总的CTB占用系数KCTB总：KCTB总=n﹡CTB单然后查“KCTB表”得出n台放电器的CTB总指标CTB总。③多台不同放大器级联后CTB总指标值CTB总先按单台放大器CTB单指标计算式算出各台放大器的CTB指标值，查“KCTB表”得出各台放电器的CTB指标占用系数KCTB单1、KCTB单2、KCTB单3、……、KCTB单n，再用加法算出n台放大器总的CTB占用系数KCTB总：KCTB总=KCTB单1+KCTB单2+KCTB单3+……+KCTB单n然后查“KCTB表”得出n台放电器的CTB指标CTB总。说明：①改进算法的理由：第一，传统的CTB指标计算公式，通常采用厂家在放大器说明书中标示的CTB指标值来计算，而厂家标示的CTB指标值常存在失准（偏高）或不标示的情况，会导致计算失准或无法计算的问题，因此改用放大模块原始参数换算出来的CTB104来计算。第二，放大器设置输出斜率fdB，它的CTB指标就提高fdB，这点必须计算进去。第三，避免使用对数和指数幂计算式。第四，目前应当实行系统指标“满载设计”，不宜再搞“非满载设计”，因此删除常规算式末项“+20lg[(N满载-1)/(N实际-1)]”。当某些村村通工程中的确需要实行“非满载设计”时，可以根据20lg[(N满载-1)/(N实际-1)]算出CTB指标的提高量，相应降低设计要求指标值就可以了，不必改变设计算式，以简化设计运算。②参考帖子：2007.09.19系统指标占用系数分析法（K法）的基本原理http://www.ccbn.com.cn/catvbbs/viewthread.php?tid=68861&extra=page%3D32007.09.09有线电视放大器工作方式与质量指标http://www.ccbn.com.cn/catvbbs/viewthread.php?t...
