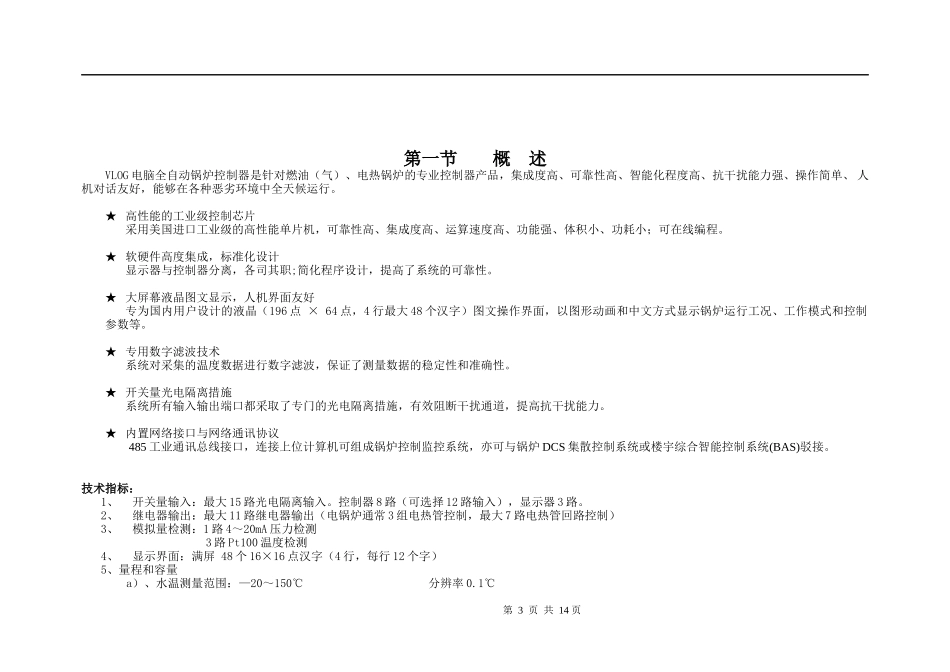

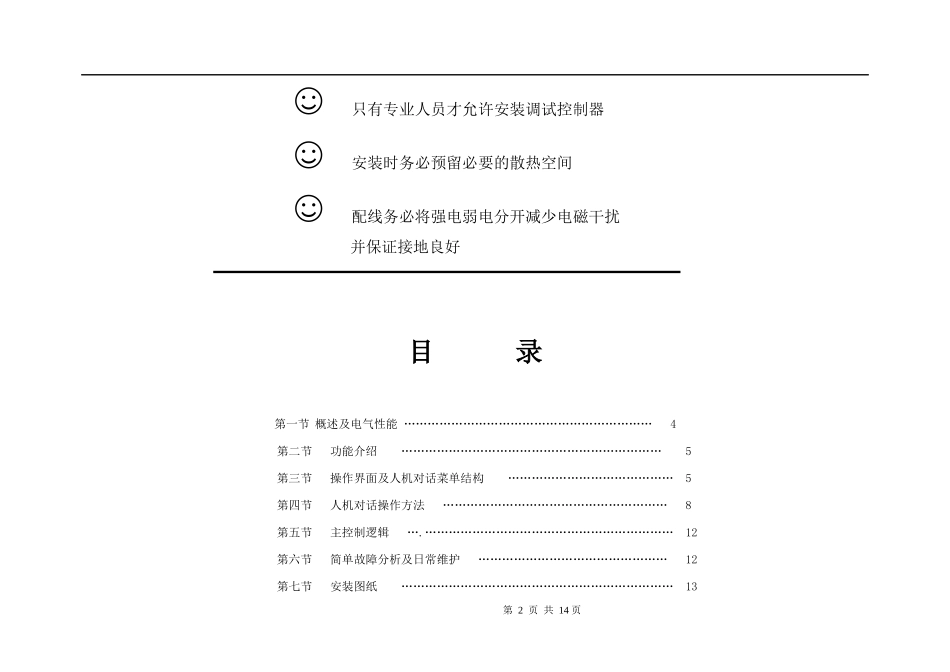

微逻辑锅炉控制器用户手册BC1型4行液晶显示电热/燃油（气）常压/承压/蒸汽广州市微逻辑电气有限公司咨询服务电话：0网址由于产品不断更新，如有变更，恕不另行通知。注意事项☺使用前请仔细阅读本手册第1页共14页☺只有专业人员才允许安装调试控制器☺安装时务必预留必要的散热空间☺配线务必将强电弱电分开减少电磁干扰并保证接地良好目录第一节概述及电气性能………………………………………………………4第二节功能介绍…………………………………………………………5第三节操作界面及人机对话菜单结构……………………………………5第四节人机对话操作方法…………………………………………………8第五节主控制逻辑….………………………………………………………12第六节简单故障分析及日常维护…………………………………………12第七节安装图纸……………………………………………………………13第2页共14页第一节概述VLOG电脑全自动锅炉控制器是针对燃油（气）、电热锅炉的专业控制器产品，集成度高、可靠性高、智能化程度高、抗干扰能力强、操作简单、人机对话友好，能够在各种恶劣环境中全天候运行。★高性能的工业级控制芯片采用美国进口工业级的高性能单片机，可靠性高、集成度高、运算速度高、功能强、体积小、功耗小；可在线编程。★软硬件高度集成，标准化设计显示器与控制器分离，各司其职;简化程序设计，提高了系统的可靠性。★大屏幕液晶图文显示，人机界面友好专为国内用户设计的液晶（196点×64点，4行最大48个汉字）图文操作界面，以图形动画和中文方式显示锅炉运行工况、工作模式和控制参数等。★专用数字滤波技术系统对采集的温度数据进行数字滤波，保证了测量数据的稳定性和准确性。★开关量光电隔离措施系统所有输入输出端口都采取了专门的光电隔离措施，有效阻断干扰通道，提高抗干扰能力。★内置网络接口与网络通讯协议485工业通讯总线接口，连接上位计算机可组成锅炉控制监控系统，亦可与锅炉DCS集散控制系统或楼宇综合智能控制系统(BAS)驳接。技术指标：1、开关量输入：最大15路光电隔离输入。控制器8路（可选择12路输入），显示器3路。2、继电器输出：最大11路继电器输出（电锅炉通常3组电热管控制，最大7路电热管回路控制）3、模拟量检测：1路4～20mA压力检测3路Pt100温度检测4、显示界面：满屏48个16×16点汉字（4行，每行12个字）5、量程和容量a）、水温测量范围：—20～150℃分辨率0.1℃第3页共14页b）、烟温检测范围：—20～360℃分辨率0.2℃c）、压力测量范围：0～1.60MPa分辨率0.01MPad）、时钟：年月日分，停电日历保存15天e）、输出继电器容量，220V5A（50万次寿命）6、急停时间、超温、超压动作时间小于1秒。7、温度校准精度≤0.5℃，压力传感器校准精度≤0.01Mpa8、电源：AC15V或者DC24V10VA；总工作电流<150mA第二节功能简介1、人工/定时运行功能，选择运行模式，设定为定时，启动锅炉，锅炉将按用户设定的时间段自动启停锅炉并按各时间段的目标温度（压力）值自动调整锅炉加热功率。将锅炉运行模式设为人工，锅炉启动后，将按用户设定目标温度（压力）自动调整锅炉加热功率。2、缺水保护功能，当锅炉内水位低于限制水位时，锅炉停机并声光报警。3、双重超温保护功能：控制器内部自动限制了锅炉媒水的最高运行温度，防止锅炉运行温度设置不当造成锅炉超温运行。外围电路设置了充液式限温器。它能防止任何干扰源，动作可靠，从而有效防止锅炉超温运行（蒸汽锅炉为超压保护）4、智能温度（压力）自动控制功能：用户根据实际情况在合理设定锅炉出水温度参数，锅炉启动后，系统将自动调节输出功率，出水温度稳定、平滑。5、防冻功能（蒸汽锅炉无）采暖季停机后，如果系统管道、锅炉水温度低于5℃会对系统管道、锅炉造成冻裂的危险，当锅炉水低于5℃时，防冻功能自动启动1级火进行保温，温度上升到20℃时自动停止。6、温度传感器断路保护：在锅炉运行过程中，当温度传感器断路时，系统立即停机并报警。防止因温度传感器断路而造成温度失控。7、油位、燃气保护（油炉或气炉）：当系统供气压力不符合燃烧器正常工作要求（用气）或日用油箱油位...
