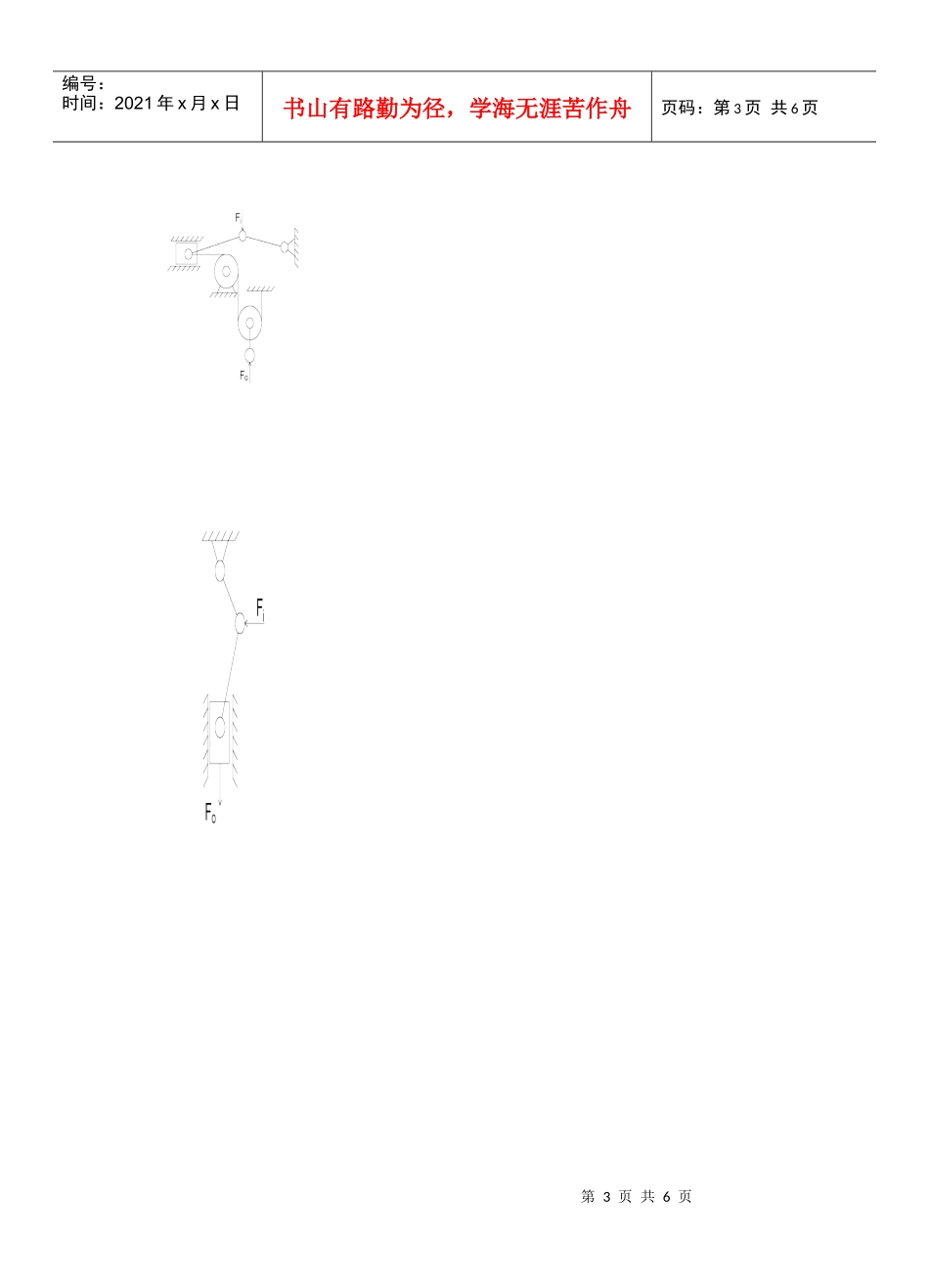

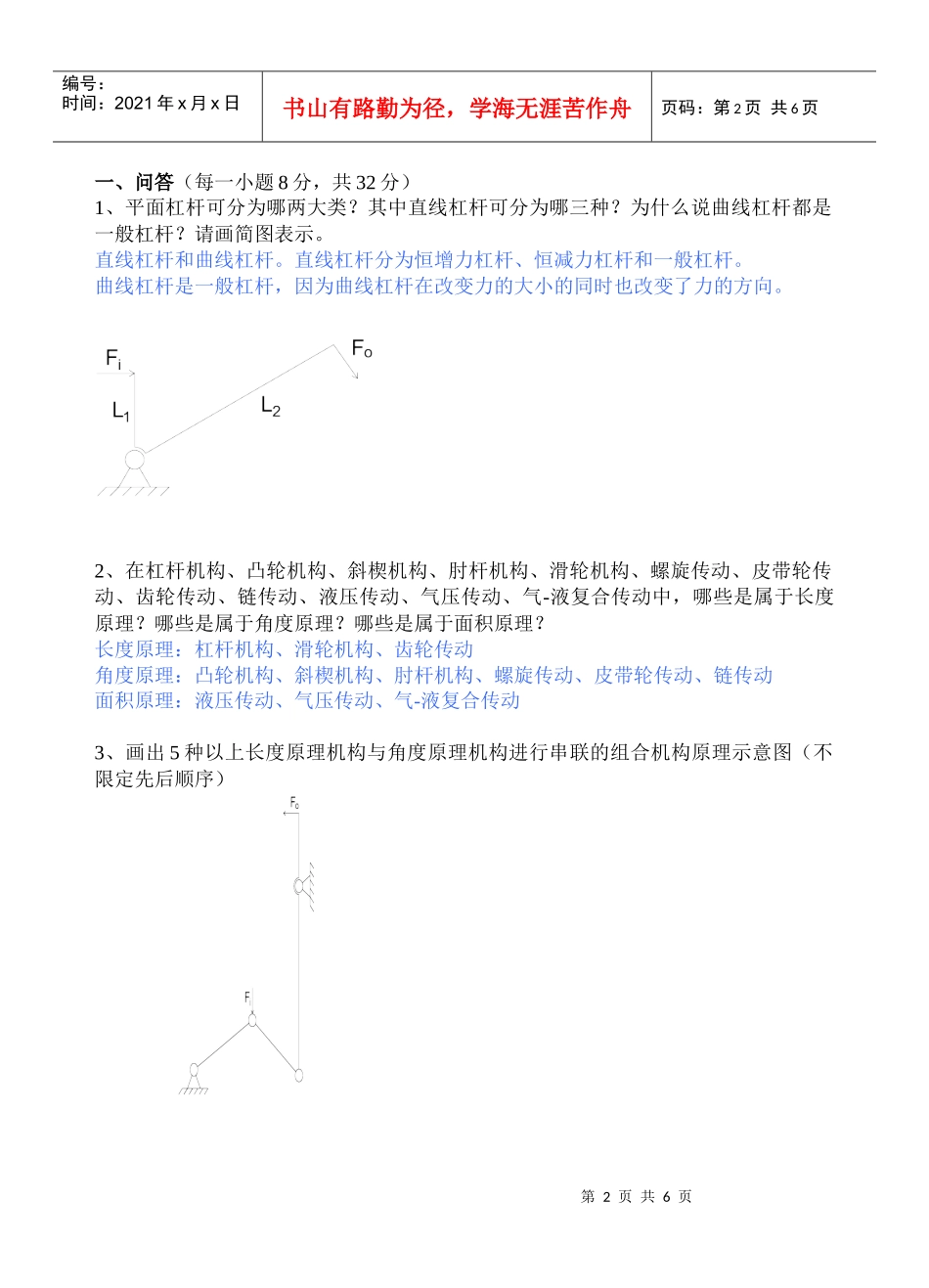

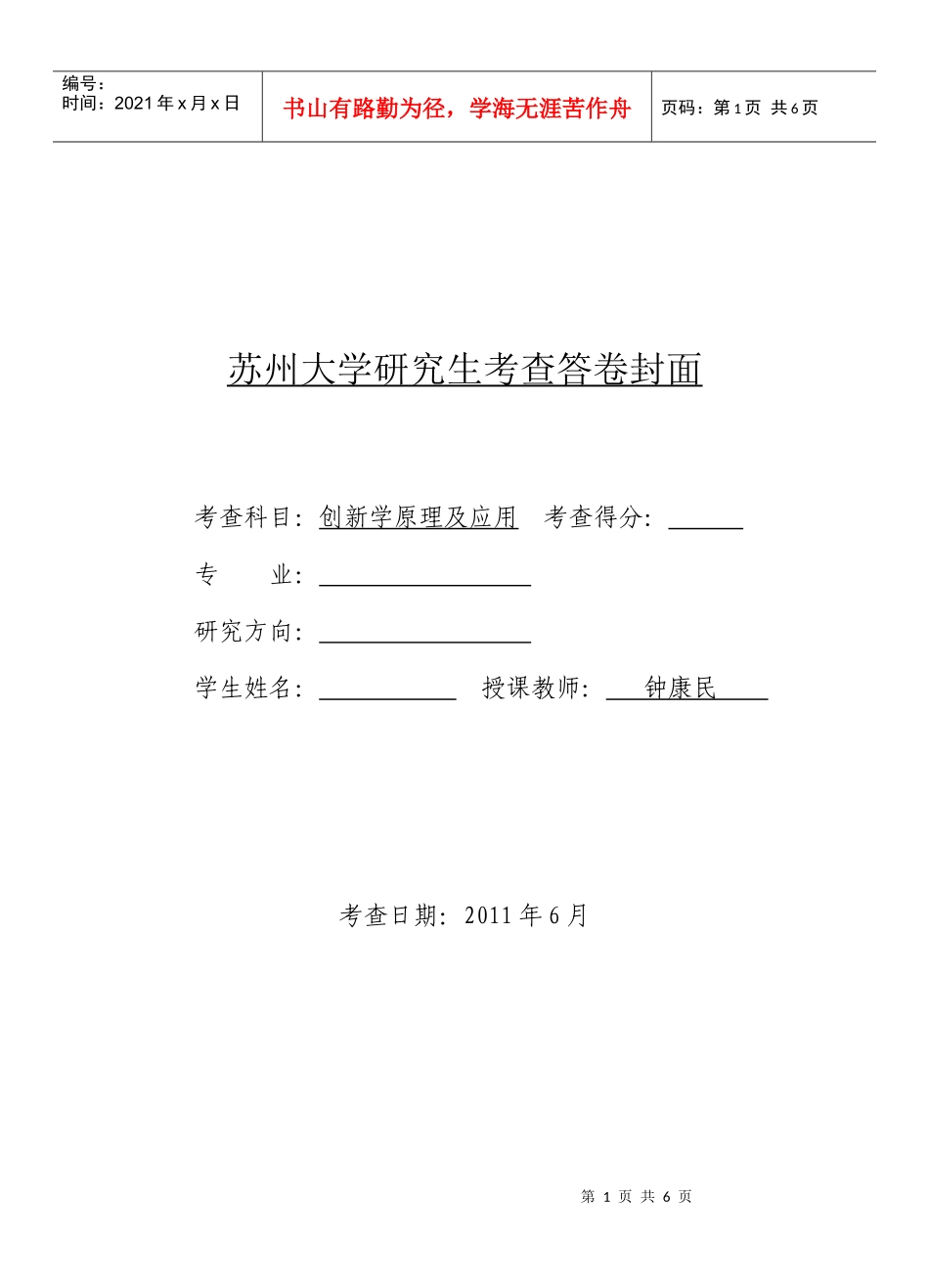

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页苏州大学研究生考查答卷封面考查科目：创新学原理及应用考查得分：专业：研究方向：学生姓名：授课教师：钟康民考查日期：2011年6月第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页一、问答（每一小题8分，共32分）1、平面杠杆可分为哪两大类？其中直线杠杆可分为哪三种？为什么说曲线杠杆都是一般杠杆？请画简图表示。直线杠杆和曲线杠杆。直线杠杆分为恒增力杠杆、恒减力杠杆和一般杠杆。曲线杠杆是一般杠杆，因为曲线杠杆在改变力的大小的同时也改变了力的方向。2、在杠杆机构、凸轮机构、斜楔机构、肘杆机构、滑轮机构、螺旋传动、皮带轮传动、齿轮传动、链传动、液压传动、气压传动、气-液复合传动中，哪些是属于长度原理？哪些是属于角度原理？哪些是属于面积原理？长度原理：杠杆机构、滑轮机构、齿轮传动角度原理：凸轮机构、斜楔机构、肘杆机构、螺旋传动、皮带轮传动、链传动面积原理：液压传动、气压传动、气-液复合传动3、画出5种以上长度原理机构与角度原理机构进行串联的组合机构原理示意图（不限定先后顺序）第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页4、反复弯折一根钢丝，钢丝会被折断，其原因是什么？这种现象在工程上有何用途？如欲使得钢丝经过很多次弯折也不致于折断，应采用何种工艺方法？这是因为在交变应力的作用下钢丝发生了金属疲劳。其用途可以在材料机械性能、零件结构尺寸和工作应力已知的情况下，对零件的疲劳强度安全系数校核，以确定零件工作是否安全。或者可在上述条件已知条件下对零件的寿命进行估算，以满足使用期限的要求。欲使钢丝不致于折断可以采取：1）提高零件表面的光洁度，避免表面擦伤、划痕等；2）减少疲劳裂纹的形成及其扩展的机会，对零件表面进行强化处理，如渗氮、渗碳、喷丸等。第5页共6页第4页共6页FoFi编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页二、分析：下图是一种手动液压千斤顶的工作原理图，请标出各个元件或功能装置的名称与相关尺寸、角度，说明该千斤顶中，哪一处利用了长度原理？哪一处利用了角度原理？哪一处利用了面积原理？并写出液体压强p与输出力Fo的计算公式。（28分）恒增力杠杆使用长度原理；肘杆机构使用角度原理；液压传动使用了面积原理。单向阀单向阀截止阀恒增力杠杆肘杆机构油箱输入液压缸输出液压缸F1F2第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页F2=Fil2l1F1=F2tgα+tgβFo=F1S2S1∴Fo=Fil2l11tgα+tgβS2S1三、介绍个人所做的一个创新案例或构想，简单说明其原理及个人所采用的创新思维路线或方法；或检索一篇已经授权的专利文献，简单说明其原理及创新点，并指出其可能改进的地方。（均不限定领域）（40分）
