江加油站项目雷电灾害风险评估报告VIP免费

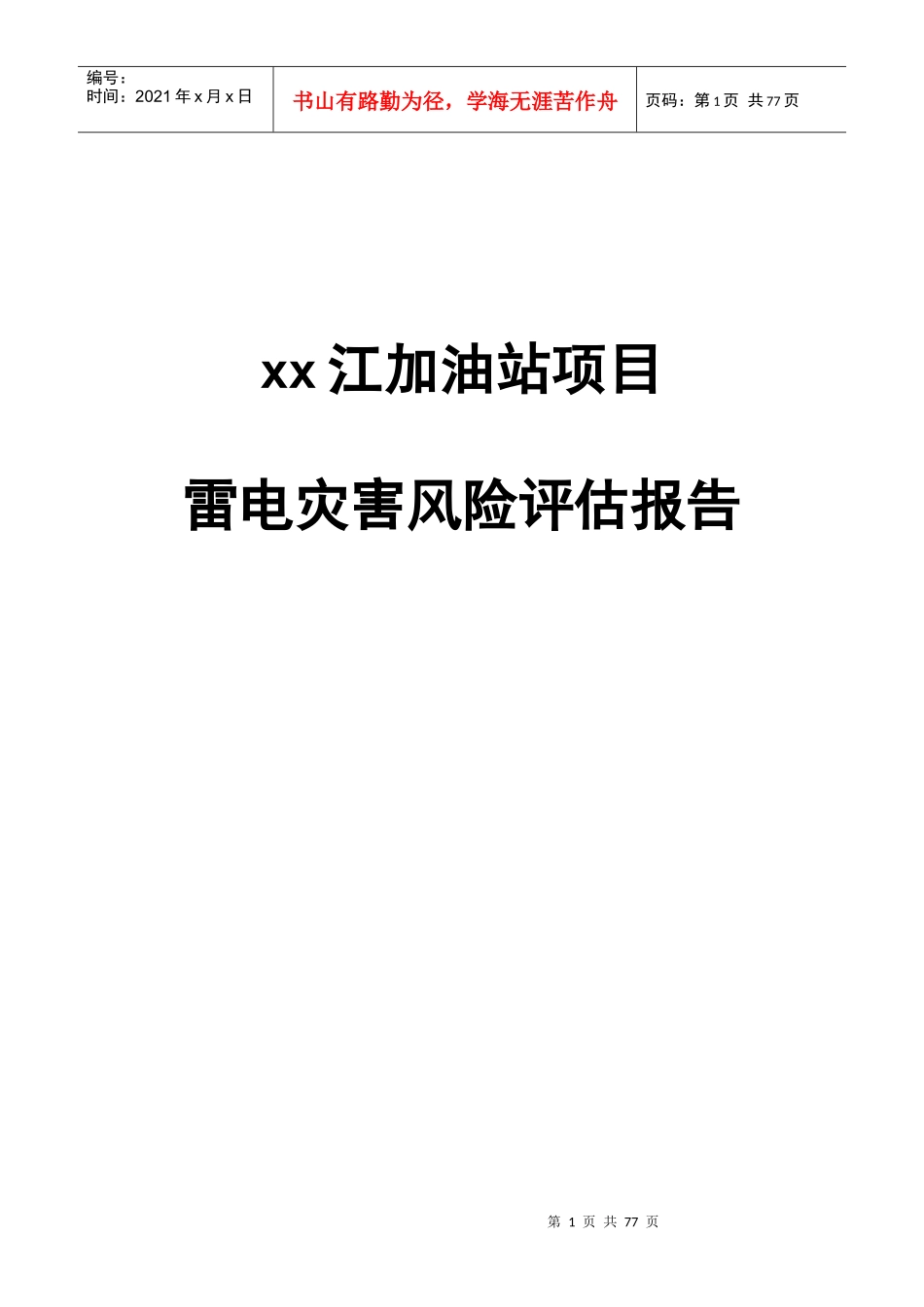

江加油站项目雷电灾害风险评估报告_第1页
1/77

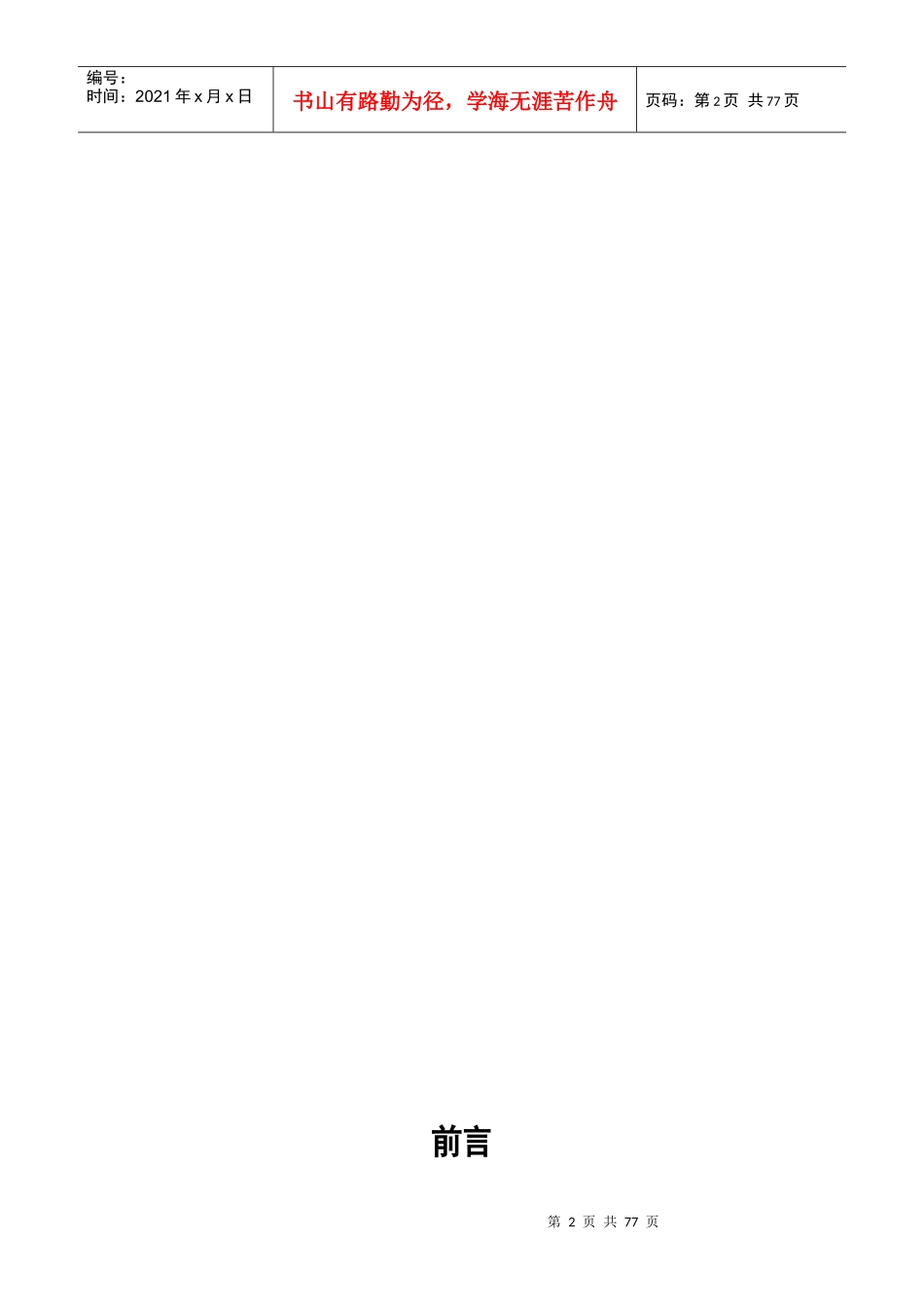

江加油站项目雷电灾害风险评估报告_第2页
2/77

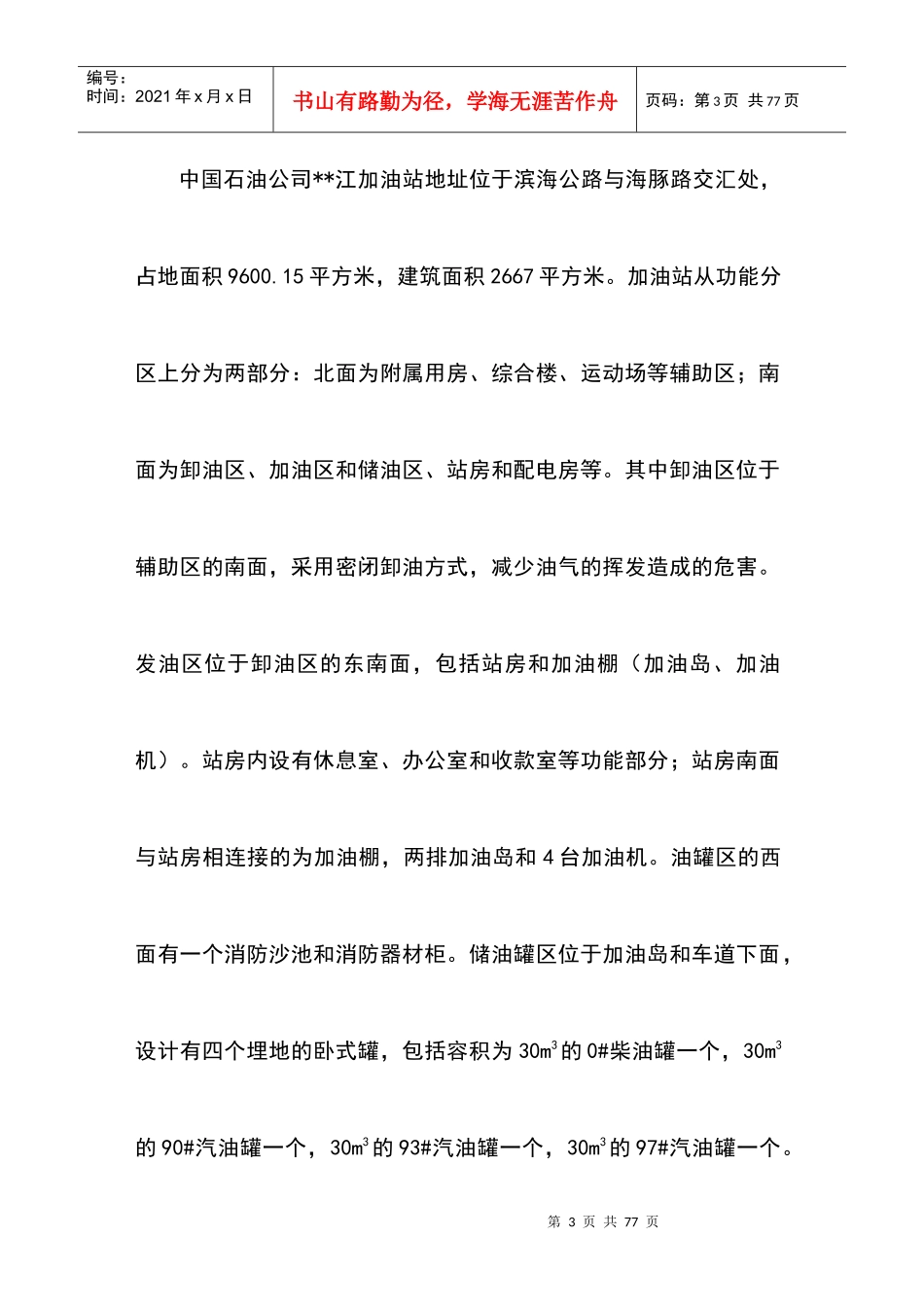

江加油站项目雷电灾害风险评估报告_第3页
3/77
第1页共77页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共77页xx江加油站项目雷电灾害风险评估报告第2页共77页第1页共77页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共77页前言第3页共77页第2页共77页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共77页中国石油公司**江加油站地址位于滨海公路与海豚路交汇处,占地面积9600.15平方米,建筑面积2667平方米。加油站从功能分区上分为两部分:北面为附属用房、综合楼、运动场等辅助区;南面为卸油区、加油区和储油区、站房和配电房等。其中卸油区位于辅助区的南面,采用密闭卸油方式,减少油气的挥发造成的危害。发油区位于卸油区的东南面,包括站房和加油棚(加油岛、加油机)。站房内设有休息室、办公室和收款室等功能部分;站房南面与站房相连接的为加油棚,两排加油岛和4台加油机。油罐区的西面有一个消防沙池和消防器材柜。储油罐区位于加油岛和车道下面,设计有四个埋地的卧式罐,包括容积为30m3的0#柴油罐一个,30m3的90#汽油罐一个,30m3的93#汽油罐一个,30m3的97#汽油罐一个。第4页共77页第3页共77页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共77页加油站的南面为滨海公路,东面为海豚路。为准确的把握中国石油公司**江加油站地域雷电活动规律,科学的指导防雷设计,以减少或避免建筑物遭受雷击而引起雷电灾害,中国石油公司江加油站委托**市防雷中心对中国石油公司江加油站项目进行雷电灾害风险评估。本文通过对中国石油公司江加油站现场的详细勘察,采集相关数据,结合有关气象资料,以及设计图纸,以IEC62305-2《风险管理》为参考标准,通过对数据的具体分析,计算出精确的评估结果,并提出相应的雷电防护设计指导意见。本雷电灾害风险评估报告由刘开道工程师审核定稿,由朱明工程师编写,***、***、**、***进行现场勘查工作。第5页共77页第4页共77页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共77页第6页共77页第5页共77页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共77页第一章雷击风险评估概述一、雷电原理概述:雷电是发生在大气中的声、光、电物理现象,其放电电流可达数十千安,甚至数百千安。放电瞬间,雷电流产生巨大的破坏力和极强的电磁干扰,所造成的灾害是自然界十大灾害之一。地球上平均每秒就会发生100次左右的雷闪。雷电造成的人员伤亡,财产损失数目惊人。据相关数据记载,全世界每年因雷击造成的经济损失第7页共77页第6页共77页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共77页达10亿美元以上,人员伤亡也相当严重,我国平均每年因雷击伤亡人数达3000人左右。雷云对地放电,能够对地面上的建筑物和设施构成严重危害,其危害主要分为两类:直接危害和间接危害。直接危害主要表现为雷电引起的热效应、机械效应和冲击波等;间接危害主要表现为雷电引起的静电感应、电磁感应和瞬时过电压等。第8页共77页第7页共77页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共77页雷云对地放电时,强大的雷电流从雷击点注入被击物体,其热效应可使雷击点周围局部金属熔化,当雷电击中草堆和树木时,能将草堆和树枝引燃;当雷电击中输电线路时,可将其熔断。这些都属热效应,如果防护不当,就会酿成火灾,带来更大的损失和灾难。雷电机械效应所产生的破坏作用主要表现为两种形式:电动力和内压力。众所周知,载流导体周围的空间存在着电磁场,在电磁场中的载流导体会受到电磁力的作用。雷击建筑物时,在电动力作用下,建筑物内的导体之间会相互吸引或排斥,引起变形,甚至会被折断。在被击物体的内部产生内压力是雷电机械效应破坏作用的另一种表现形式。由于雷电流幅值很高,作用时间很短,击中树木或建筑构件时,在其内部瞬时产生大量热量,在短时间内热量来不第9页共77页第8页共77页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共77页及散发出去,致使物体内部的水分被大量蒸发成水蒸气,并迅...
