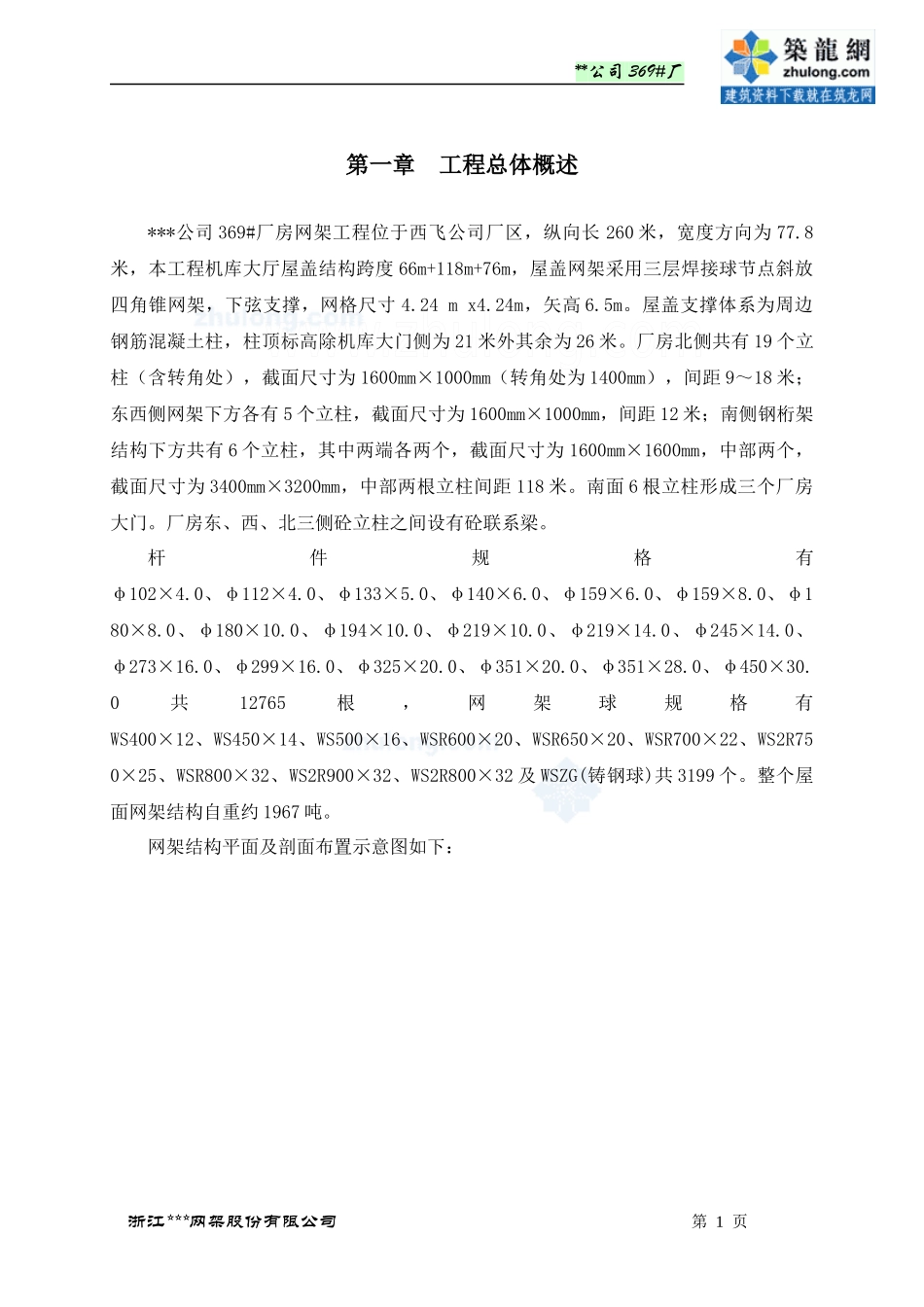

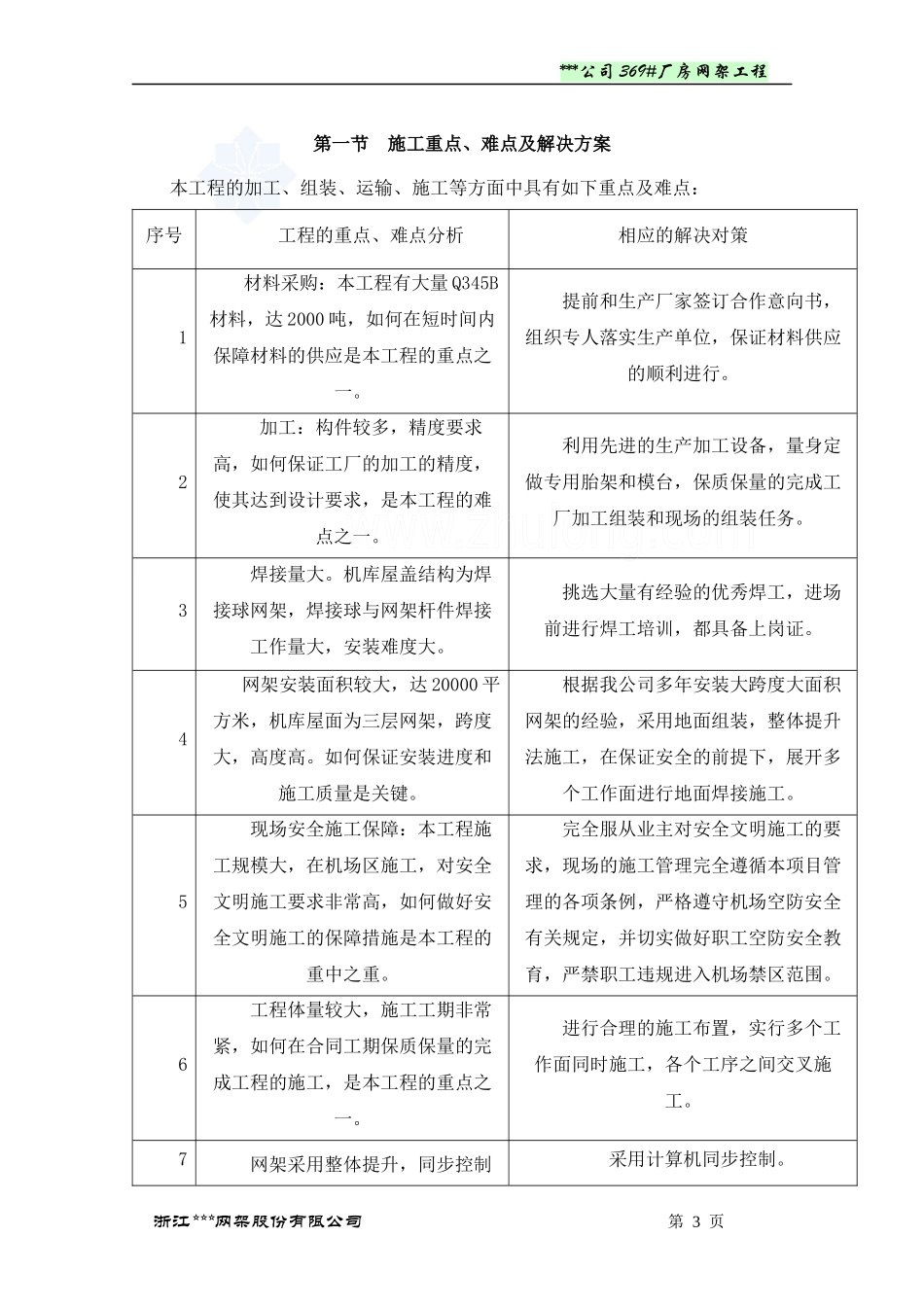

**公司369#厂房网架工程第一章工程总体概述***公司369#厂房网架工程位于西飞公司厂区，纵向长260米，宽度方向为77.8米，本工程机库大厅屋盖结构跨度66m+118m+76m，屋盖网架采用三层焊接球节点斜放四角锥网架，下弦支撑，网格尺寸4.24mx4.24m，矢高6.5m。屋盖支撑体系为周边钢筋混凝土柱，柱顶标高除机库大门侧为21米外其余为26米。厂房北侧共有19个立柱（含转角处），截面尺寸为1600mm×1000mm（转角处为1400mm），间距9～18米；东西侧网架下方各有5个立柱，截面尺寸为1600mm×1000mm，间距12米；南侧钢桁架结构下方共有6个立柱，其中两端各两个，截面尺寸为1600mm×1600mm，中部两个，截面尺寸为3400mm×3200mm，中部两根立柱间距118米。南面6根立柱形成三个厂房大门。厂房东、西、北三侧砼立柱之间设有砼联系梁。杆件规格有φ102×4.0、φ112×4.0、φ133×5.0、φ140×6.0、φ159×6.0、φ159×8.0、φ180×8.0、φ180×10.0、φ194×10.0、φ219×10.0、φ219×14.0、φ245×14.0、φ273×16.0、φ299×16.0、φ325×20.0、φ351×20.0、φ351×28.0、φ450×30.0共12765根，网架球规格有WS400×12、WS450×14、WS500×16、WSR600×20、WSR650×20、WSR700×22、WS2R750×25、WSR800×32、WS2R900×32、WS2R800×32及WSZG(铸钢球)共3199个。整个屋面网架结构自重约1967吨。网架结构平面及剖面布置示意图如下：浙江***网架股份有限公司第1页**公司369#厂房网架工程网架平面布置示意图网架剖面布置示意图浙江***网架股份有限公司第2页***公司369#厂房网架工程第一节施工重点、难点及解决方案本工程的加工、组装、运输、施工等方面中具有如下重点及难点：序号工程的重点、难点分析相应的解决对策1材料采购：本工程有大量Q345B材料，达2000吨，如何在短时间内保障材料的供应是本工程的重点之一。提前和生产厂家签订合作意向书，组织专人落实生产单位，保证材料供应的顺利进行。2加工：构件较多，精度要求高，如何保证工厂的加工的精度，使其达到设计要求，是本工程的难点之一。利用先进的生产加工设备，量身定做专用胎架和模台，保质保量的完成工厂加工组装和现场的组装任务。3焊接量大。机库屋盖结构为焊接球网架，焊接球与网架杆件焊接工作量大，安装难度大。挑选大量有经验的优秀焊工，进场前进行焊工培训，都具备上岗证。4网架安装面积较大，达20000平方米，机库屋面为三层网架，跨度大，高度高。如何保证安装进度和施工质量是关键。根据我公司多年安装大跨度大面积网架的经验，采用地面组装，整体提升法施工，在保证安全的前提下，展开多个工作面进行地面焊接施工。5现场安全施工保障：本工程施工规模大，在机场区施工，对安全文明施工要求非常高，如何做好安全文明施工的保障措施是本工程的重中之重。完全服从业主对安全文明施工的要求，现场的施工管理完全遵循本项目管理的各项条例，严格遵守机场空防安全有关规定，并切实做好职工空防安全教育，严禁职工违规进入机场禁区范围。6工程体量较大，施工工期非常紧，如何在合同工期保质保量的完成工程的施工，是本工程的重点之一。进行合理的施工布置，实行多个工作面同时施工，各个工序之间交叉施工。7网架采用整体提升，同步控制采用计算机同步控制。浙江***网架股份有限公司第3页***公司369#厂房网架工程是重点。第二节施工总体计划一、项目施工程序计划（1）、设计阶段：在最短的时间内将设计结果报交原设计单位和业主进行审批，听从业主和设计单位的意见和建议。（2）、材料采购阶段：所有材料都选用国内知名生产厂家的产品，保证所有材料达到100％合格，并保证材料供应满足生产加工要求。（3）、工厂加工阶段：投入最先进的生产设备、使用工厂高素质人才，进行高标准、严要求的管理，在安全生产的前提下，保证运到现场的每一样构件都是精品。（4）、构件运输阶段：提早与专业运输单位签订运输合同和安全协议，保证构件运输过程中人员100％安全、构件100％合格。（5）、现场安装阶段：保证现场安全文明施工，现场施工多个点同时进行，在保证质量和安全的前提下，尽量将工期提前，让其尽早为业主发挥效益。（6）、竣工验收：...
