XXXX0401抚顺天朗项目外脚手架施工方案(修改申报)VIP专享VIP免费

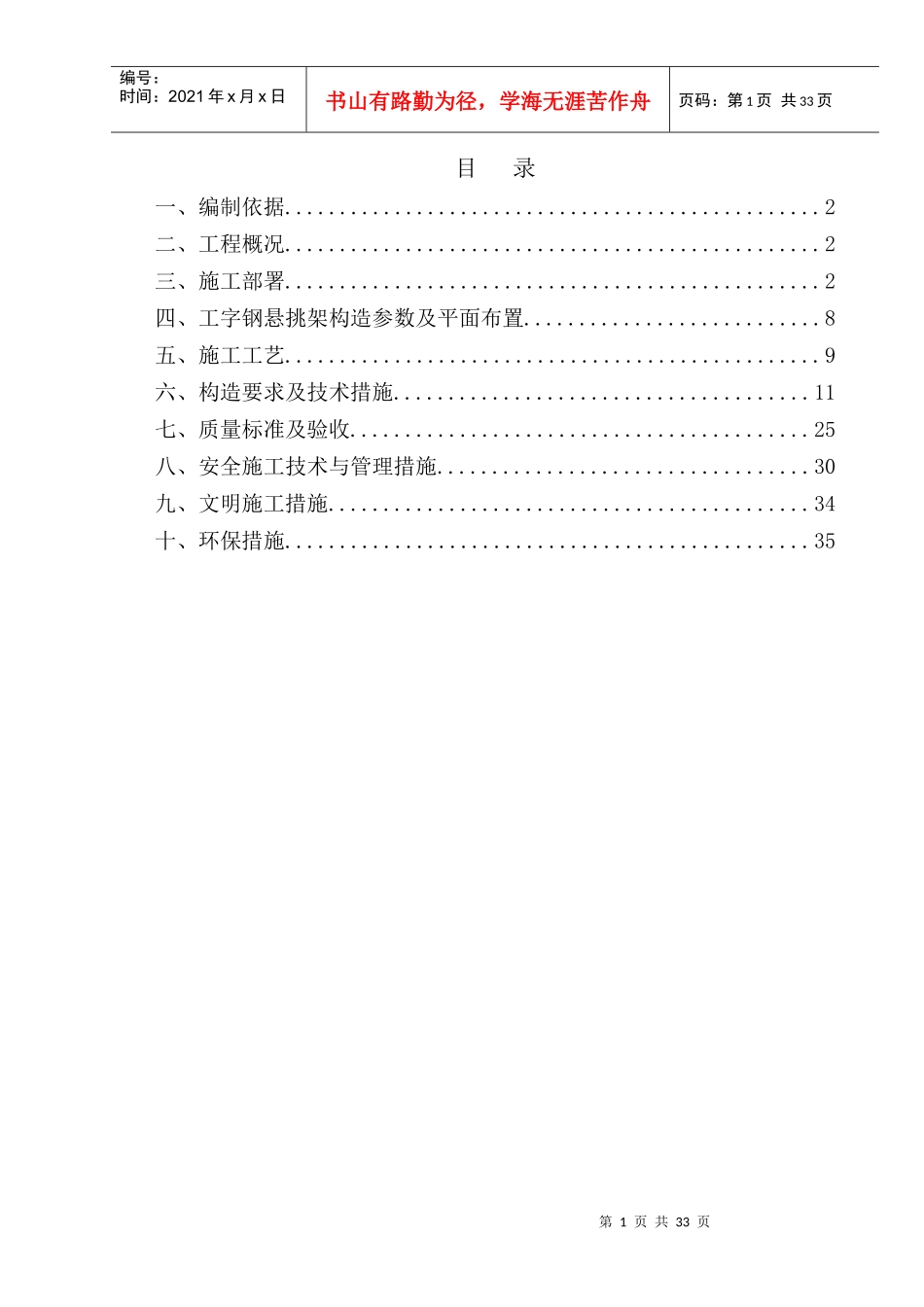

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页目录一、编制依据.................................................2二、工程概况.................................................2三、施工部署.................................................2四、工字钢悬挑架构造参数及平面布置...........................8五、施工工艺.................................................9六、构造要求及技术措施......................................11七、质量标准及验收..........................................25八、安全施工技术与管理措施..................................30九、文明施工措施............................................34十、环保措施................................................35第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页一、编制依据1、工程施工图纸及现场概况2、《碳素结构钢》（GB／T700-2006）3、《木结构设计规范》（GBJ5）4、《热轧型钢》（GB/T706-2008）5、《钢管脚手架扣件》（GB15831-2006）6、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）7、《建筑施工安全检查标准》（JGJ59-99）8、《建筑施工高处作业安全技术规范》（JGJ80-91）9、《混凝土结构工程施工质量验收规范》（GB50204-2002）10、《建筑结构荷载规范》（GB50009-2001）11、《建筑施工模板安全技术规范》（JGJ162-2008）12、建书脚手架和模板计算软件(建科评［2007］028号)13、《现场施工管理标准化施工图集》（公司2012版）。二、工程概况本工程位于抚顺市新抚区，武功街与西一路交汇处的西北角。部分框支剪力墙结构（高位转换），地下2层，地上32层(含机房层)，其中裙房5层（含转换层），1层层高5.2m，2～4层层高4.5m，5层层高6.48m（其中转换层2.2m），建筑总高度25.35m；6层以上为塔楼部分，总共6栋，从东至西依次为1#～6#楼，标准层层高2.85m,31层层高2.97m，机房层层高4.6m，建筑总高度105.2m。三、施工部署1、方案选择为满足安全防护、工人操作等要求，结合工程建筑平面、结构高度、构造等特点，采用工字钢悬挑式扣件钢管脚手架，塔楼结构剩余部分悬挑三次，具体悬挑情况详见表1表1-工字钢悬挑架分步设置第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页楼栋号工字钢悬挑架悬挑起始部位悬挑终止部位悬挑总高度1#楼第一步架(塔楼)十四层楼板（标高47.88m）二十一层楼板（标高67.83m）19.95m第二步架(塔楼)二十一层楼板（标高67.83m）二十八层楼板（标高87.78m）19.95m第三步架(塔楼)二十八层楼板（标高87.78m）屋面女儿墙（标高105.2m）18.92m2、4#楼第一步架(塔楼)十一层楼板（标高39.33m）十九层楼板（标高62.13m）22.8m第二步架(塔楼)十九层楼板（标高62.13m）二十七层楼板（标高84.93m）22.8m第三步架(塔楼)二十七层楼板（标高84.93m）屋面女儿墙（标高105.2m）21.77m3#楼第一步架(塔楼)十五层楼板（标高50.73m）二十二层楼板（标高70.68m）19.95m第二步架(塔楼)二十二层楼板（标高70.68m）二十九层楼板（标高90.63m）19.95m第三步架(塔楼)二十九层楼板（标高90.63m）屋面女儿墙（标高105.2m）16.07m5、6#楼第一步架(塔楼)十层楼板（标高36.48m）十八层楼板（标高59.28m）22.8m第二步架(塔楼)十八层楼板（标高59.28m）二十六层楼板（标高82.08m）22.8m第三步架(塔楼)二十六层楼板（标高82.08m）屋面女儿墙（标高105.2m）23.52m2、注意事项2.1本方案规定的外架首次悬挑开始于现有的结构层的上一层，悬挑完成后，已有的悬挑构件均做拆除处理。2.2单次悬挑层数根据现有剩余总层数来划分，分别为7层或8层，高度不超过24m。2.3第三步悬挑架高出屋面女儿墙1.5m。第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页工字钢悬挑架立面示意图见各楼栋号附图：2、材料准备2.1材料技术要求工字钢悬挑架主要由工字钢悬挑梁、钢管、扣件、脚手板、挡脚板、密目...
