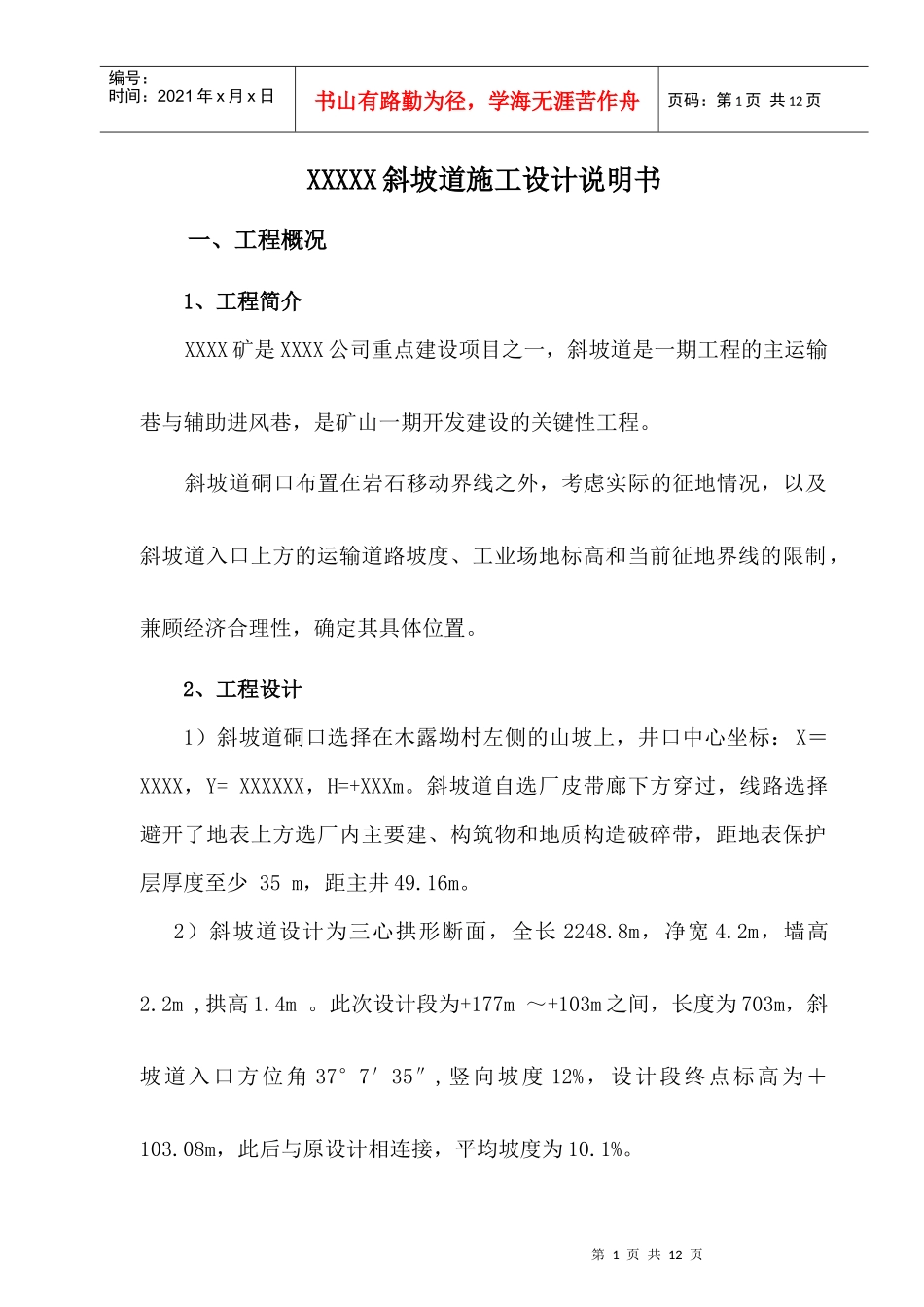

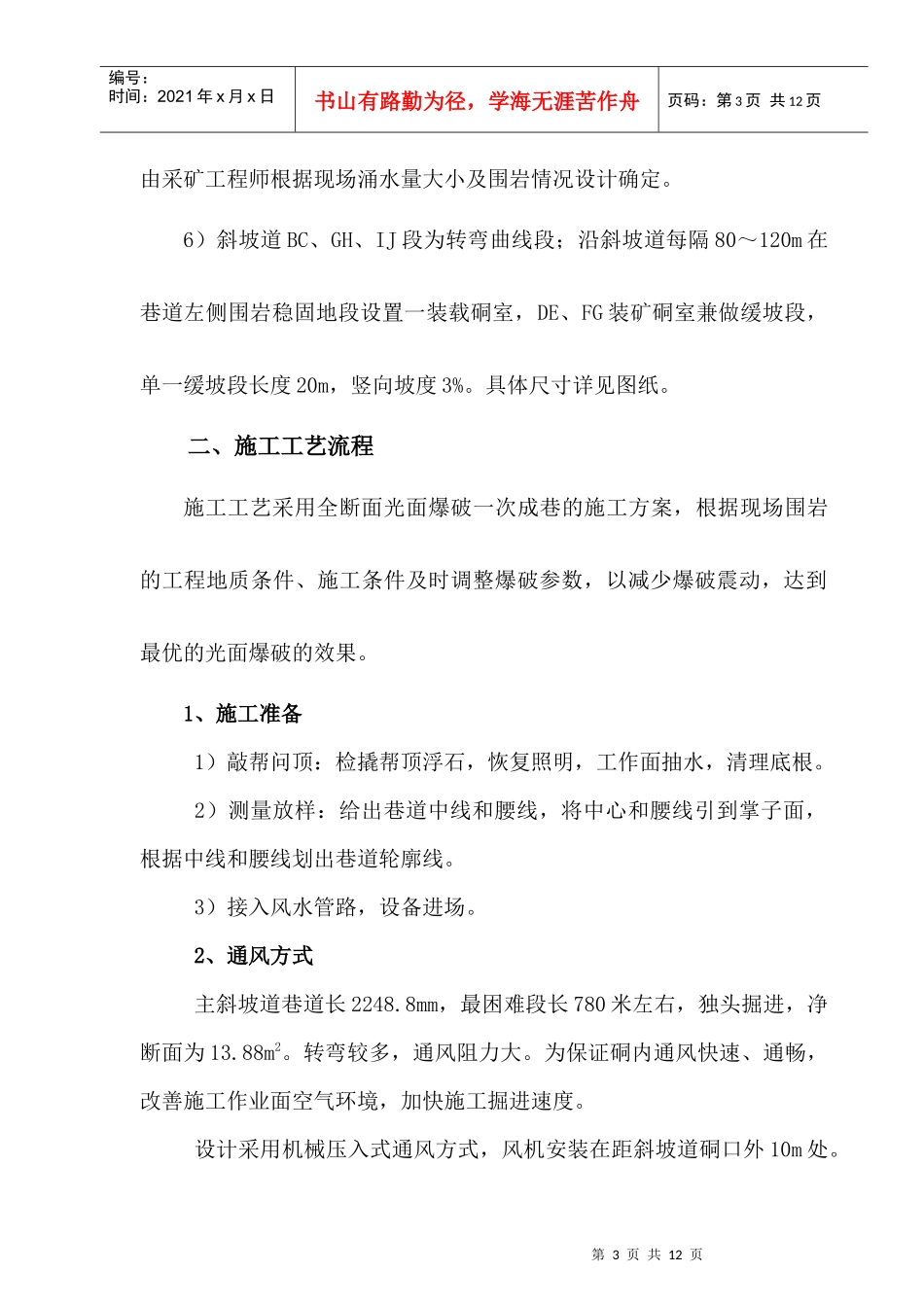

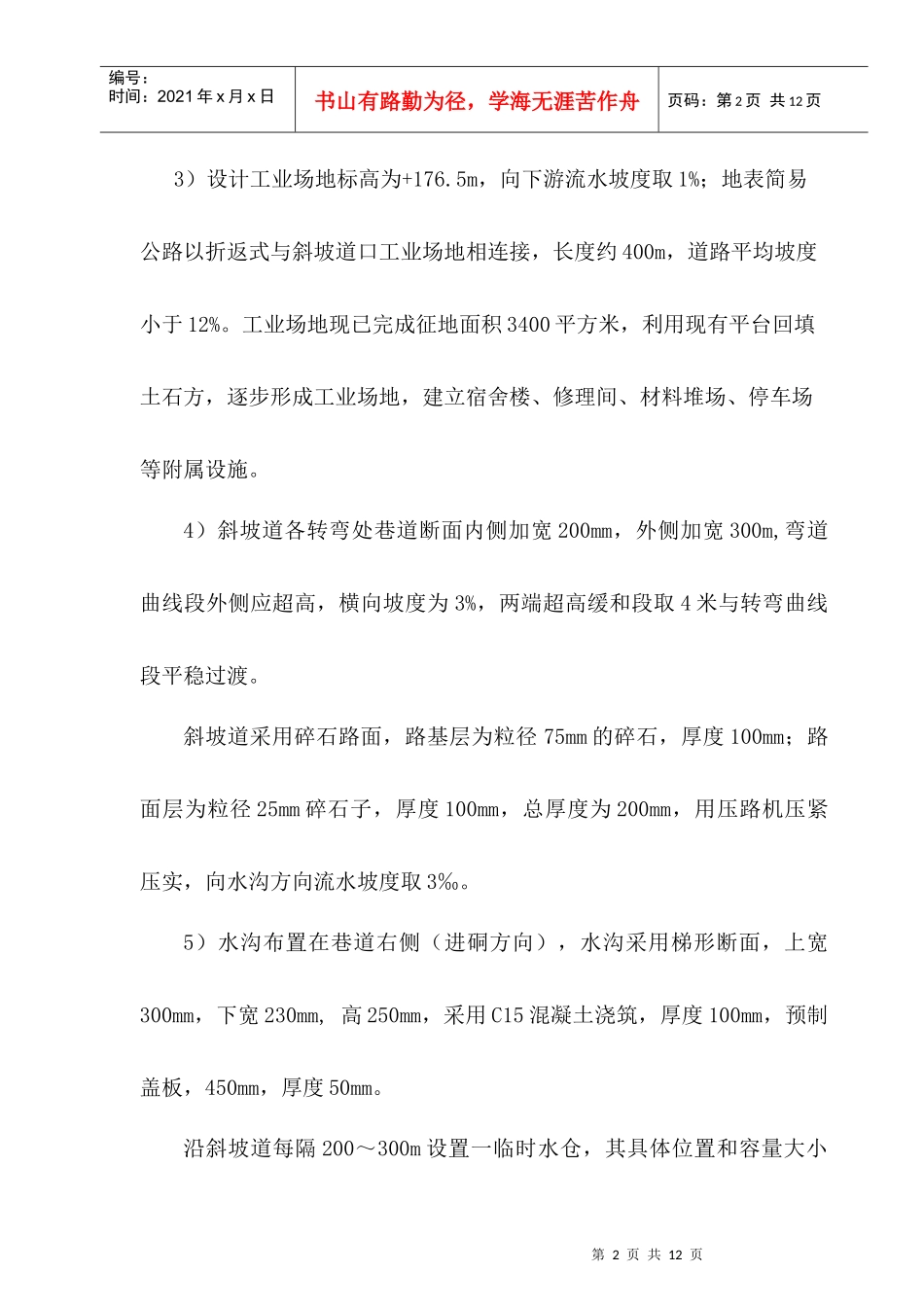

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页XXXXX斜坡道施工设计说明书一、工程概况1、工程简介XXXX矿是XXXX公司重点建设项目之一，斜坡道是一期工程的主运输巷与辅助进风巷，是矿山一期开发建设的关键性工程。斜坡道硐口布置在岩石移动界线之外，考虑实际的征地情况，以及斜坡道入口上方的运输道路坡度、工业场地标高和当前征地界线的限制，兼顾经济合理性，确定其具体位置。2、工程设计1）斜坡道硐口选择在木露坳村左侧的山坡上，井口中心坐标：X＝XXXX，Y=XXXXXX，H=+XXXm。斜坡道自选厂皮带廊下方穿过，线路选择避开了地表上方选厂内主要建、构筑物和地质构造破碎带，距地表保护层厚度至少35m，距主井49.16m。2）斜坡道设计为三心拱形断面，全长2248.8m，净宽4.2m，墙高2.2m,拱高1.4m。此次设计段为+177m～+103m之间，长度为703m，斜坡道入口方位角37°7′35″,竖向坡度12%，设计段终点标高为＋103.08m，此后与原设计相连接，平均坡度为10.1%。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页3）设计工业场地标高为+176.5m，向下游流水坡度取1%；地表简易公路以折返式与斜坡道口工业场地相连接，长度约400m，道路平均坡度小于12%。工业场地现已完成征地面积3400平方米，利用现有平台回填土石方，逐步形成工业场地，建立宿舍楼、修理间、材料堆场、停车场等附属设施。4）斜坡道各转弯处巷道断面内侧加宽200mm，外侧加宽300m,弯道曲线段外侧应超高，横向坡度为3%，两端超高缓和段取4米与转弯曲线段平稳过渡。斜坡道采用碎石路面，路基层为粒径75mm的碎石，厚度100mm；路面层为粒径25mm碎石子，厚度100mm，总厚度为200mm，用压路机压紧压实，向水沟方向流水坡度取3‰。5）水沟布置在巷道右侧（进硐方向），水沟采用梯形断面，上宽300mm，下宽230mm,高250mm，采用C15混凝土浇筑，厚度100mm，预制盖板，450mm，厚度50mm。沿斜坡道每隔200～300m设置一临时水仓，其具体位置和容量大小第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页由采矿工程师根据现场涌水量大小及围岩情况设计确定。6）斜坡道BC、GH、IJ段为转弯曲线段；沿斜坡道每隔80～120m在巷道左侧围岩稳固地段设置一装载硐室，DE、FG装矿硐室兼做缓坡段，单一缓坡段长度20m，竖向坡度3%。具体尺寸详见图纸。二、施工工艺流程施工工艺采用全断面光面爆破一次成巷的施工方案，根据现场围岩的工程地质条件、施工条件及时调整爆破参数，以减少爆破震动，达到最优的光面爆破的效果。1、施工准备1）敲帮问顶：检撬帮顶浮石，恢复照明，工作面抽水，清理底根。2）测量放样：给出巷道中线和腰线，将中心和腰线引到掌子面，根据中线和腰线划出巷道轮廓线。3）接入风水管路，设备进场。2、通风方式主斜坡道巷道长2248.8mm，最困难段长780米左右，独头掘进，净断面为13.88m2。转弯较多，通风阻力大。为保证硐内通风快速、通畅，改善施工作业面空气环境，加快施工掘进速度。设计采用机械压入式通风方式，风机安装在距斜坡道硐口外10m处。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页风筒选用胶质柔形风筒，直径600mm，风筒吊挂在巷道人行道一侧小拱位置，爆破、出碴、掘进全程机械通风。按巷道内同时施工的最多人数、最小排尘风速和内燃机械设备总功率分别计算，取其中最大值作为控制风量。1）按作业面同时作业人数10人计算风量：Q=4m3/min×n=4m3/min×10=40m3/min=0.67m3/s2）按0.25m/s最小排尘风速计算风量：Q掘＝V×S=0.25m/s×13.88m2=3.47m3/s3）按无轨设备同时作业功率，计算风量：Qs=qsN60N=N1f1+N2f2+N3f3Qs——矿井排除柴油设备废气需风量，m3/s。qs——柴油设备单位功率风量指标，4m3/kw.minN——矿井内各种柴油设备作业时间比例计算的功率总数，kw。N1、N2、N3——各种柴油设备额定功率，KW第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页2m3铲运机=63KW,卡车=120KW。f1...
