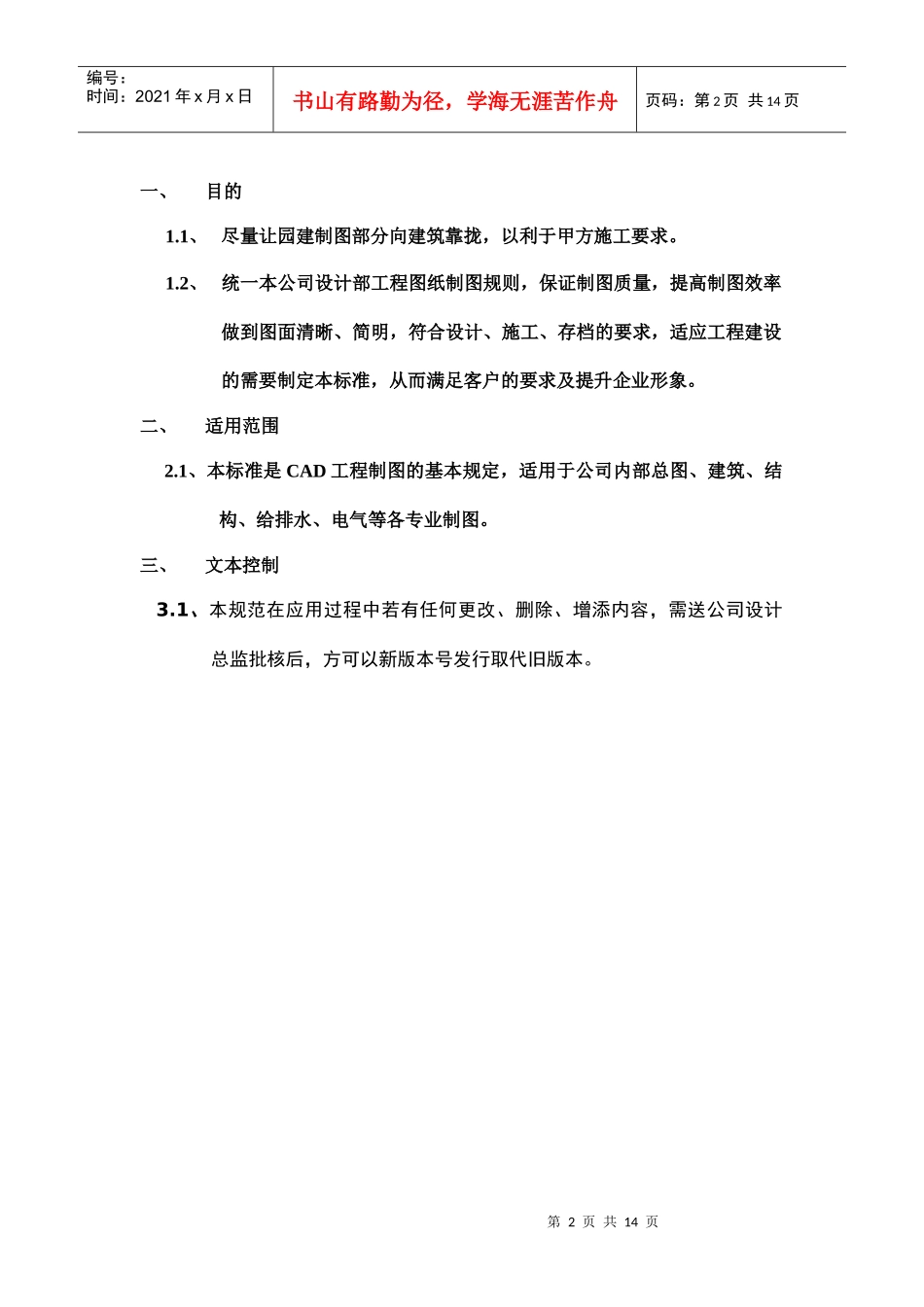

XXXX天正CAD景观工程制图规范_第2页
2/14
XXXX天正CAD景观工程制图规范_第3页
3/14
第1页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共14页景观工程图CAD制图标准第2页共14页第1页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共14页一、目的1.1、尽量让园建制图部分向建筑靠拢,以利于甲方施工要求。1.2、统一本公司设计部工程图纸制图规则,保证制图质量,提高制图效率做到图面清晰、简明,符合设计、施工、存档的要求,适应工程建设的需要制定本标准,从而满足客户的要求及提升企业形象。二、适用范围2.1、本标准是CAD工程制图的基本规定,适用于公司内部总图、建筑、结构、给排水、电气等各专业制图。三、文本控制3.1、本规范在应用过程中若有任何更改、删除、增添内容,需送公司设计总监批核后,方可以新版本号发行取代旧版本。第3页共14页第2页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共14页制图细则一、图纸幅面规格1.1、图纸幅面及尺寸(MM)1.2、图纸幅面可以将L边加长。1.3、图纸以短边作为垂直边称为横式,以短边作为水平边称为立式。一般A0~A3图纸宜横式使用;必要时,也可立式使用(在使用立式时,是将横式旋转负90度)。二、比例2.1、图样的比例,应为图形与实物相对应的线性尺寸之比。比例的大小,是指其比值的大小,如1:50大于1:100。2.2、绘图时优先选用下表中的“常用比例”,在特殊情况下允许采用“可用比例”。常用比例1:11:1001:21:2001:51:5001:101:10001:201:50可用比例1:31:1501:151:2501:251:3001:301:400三、图线尺寸代号幅面代号A0A1A2A3A4BXL841X1189594X841420X594297X420210X297第4页共14页第3页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共14页3.1、图线线宽分为粗、中粗、中细、细四种,在同一张图纸中,通常一个图样所用的线宽不得超过四种。3.2、CAD制图中最终成果打印出图线宽请参考下表执行:图线色号颜色线宽用途粗实线6号洋红0.40mm用于图形提示性线条如:剖面中的结构层、地平面线、结构配筋、家具等。中粗线2号(常用)黄色0.30mm用于图形外轮廓线绘制、剖面中的面层。中细线4号(常用)青色0.25mm用于波打线、点状填充、道路分隔线、水面线、剖面中水面线(线形为DASH)、看线第一层3号(常用)绿色0.25mm标注线、剖断线、对称线绘制7号(常用)白色0.25mm文字标注细线8号(常用)灰色0.15mm填充线、看线第二层及后面层、建筑平面、网格(线型为DASH)、植物线1号(常用)红色0.15mm道路中心线(线型为CENTER)其它色号0.22mm所有其它色号的线备注:1.表中线宽供打图时参考选用,其线型色号组不变。2.其它色号应尽量少用,如从外部引用文件,必须将该文件线型颜色按以上规范修正,避免图面色号混乱,打图设线宽时无从着手。3.图线根据图纸表现的效果选用,但实线以外的线型比例应单独根据图面效果调整。4.水电图要根据表达需要可结合多段线灵活选用,但需注意底图线宽设置。5.CAD打印成A3图册时,线宽为设定线宽的0.5倍。四、字体4.1、可选用的字高为3.5mm和2.5mm两种,图幅为A2及其以上时用3.5mm字高,图幅为A3、A4时用2.5mm字高。4.2、在CAD制图中所选用的字体为天正_TCH_DIM字体。五、标高标注5.1、标高符号以天正命令(BGBZ)自动生成的绿色标注线,白色的字体为其线形颜色。5.2、标高的形式第5页共14页第4页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共14页硬地完成面标高水池水面及水底标高大样图标高(一般平面标高标注时,不需要标注构筑物的高度,构筑物的高度标高标注在大样图中作相应的标注;如遇特殊情况,需要在平面上标注构筑物的高度时,宜在硬地标高后加一个H;如1.5(H);等高线的标高形式为硬地标高形式,线型为细线(8号线),等高线标高的出图比例为出图比例的2倍。)六、尺寸标注6.1、标高符号以天正命令(ZDBZ)自动生成的绿色标注线,白色的字体为其线形颜色。6.2、尺寸线与图样最外轮廓线之间的距离不宜小于10毫米,尺寸界线端部距图样最外轮廓线不小于2mm。尺寸数字应依据其读数方向注写在靠近尺寸线的上方中部,注写位置不够时,最外边...
