XX市俱乐部和文化宫综合活动大楼工程VIP专享VIP免费

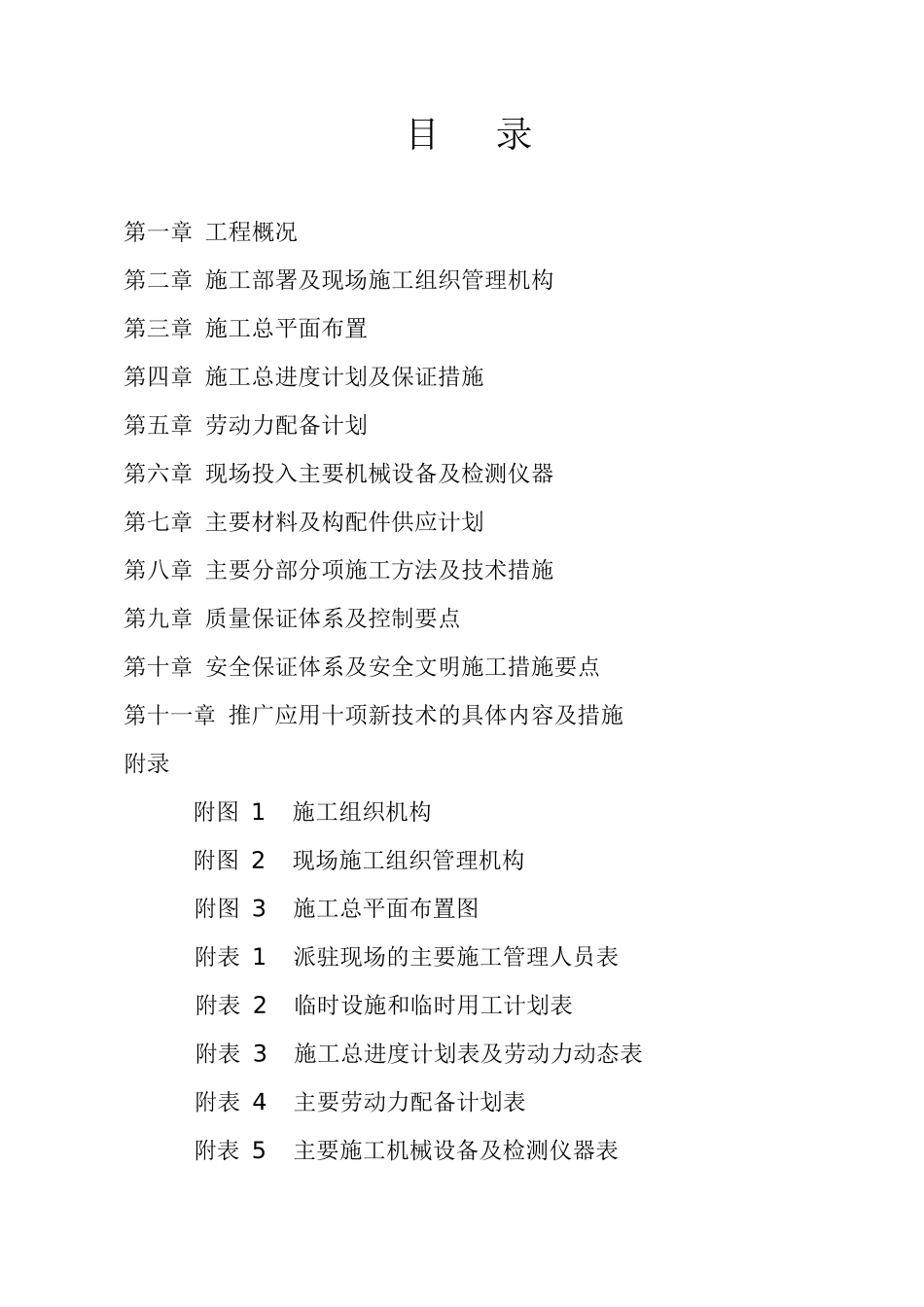

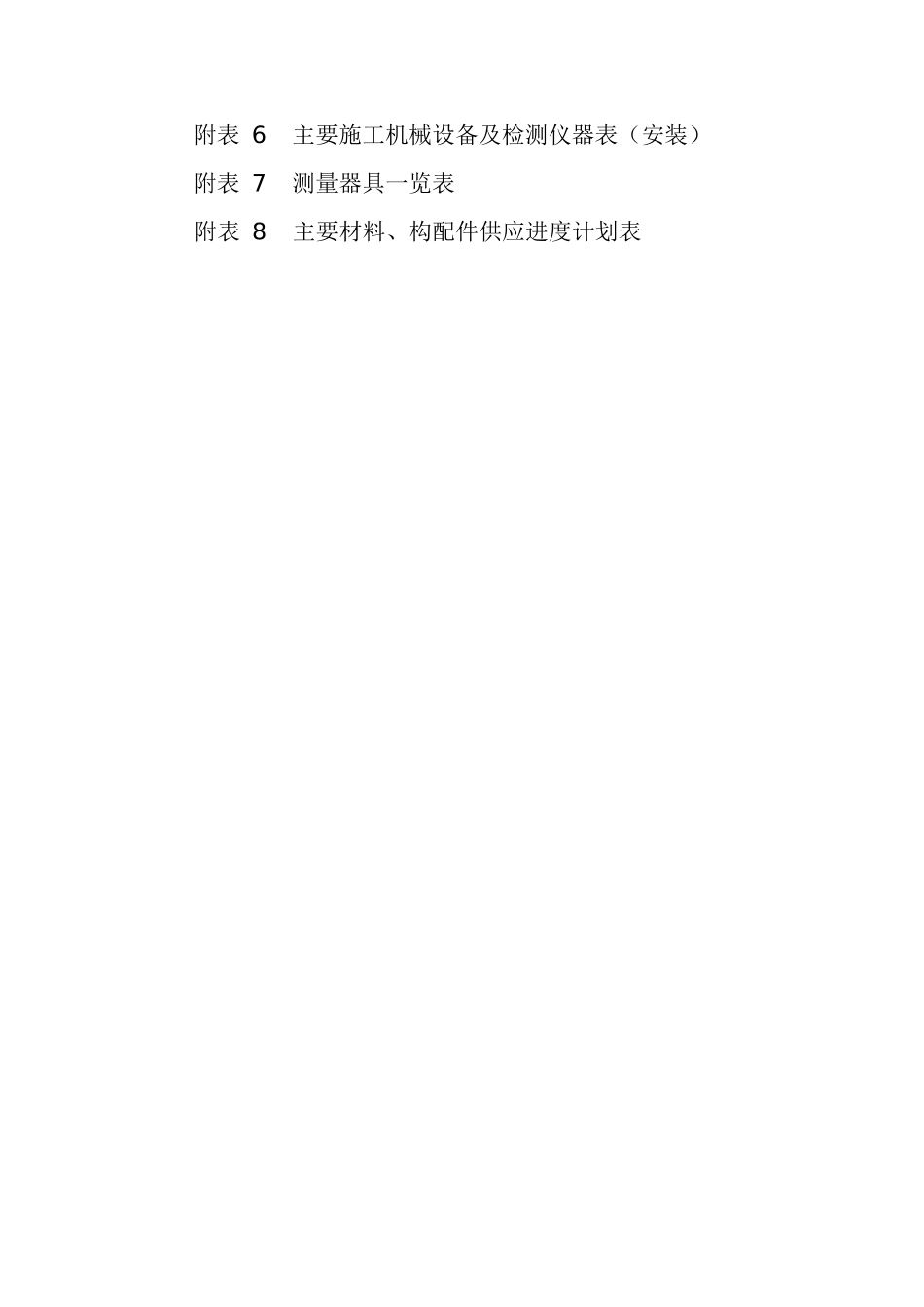

XX俱乐部和文化宫综合活动大楼工程施工组织设计目录第一章工程概况第二章施工部署及现场施工组织管理机构第三章施工总平面布置第四章施工总进度计划及保证措施第五章劳动力配备计划第六章现场投入主要机械设备及检测仪器第七章主要材料及构配件供应计划第八章主要分部分项施工方法及技术措施第九章质量保证体系及控制要点第十章安全保证体系及安全文明施工措施要点第十一章推广应用十项新技术的具体内容及措施附录附图1附图2附图3附表1附表2附表3附表4附表5施工组织机构现场施工组织管理机构施工总平面布置图派驻现场的主要施工管理人员表临时设施和临时用工计划表施工总进度计划表及劳动力动态表主要劳动力配备计划表主要施工机械设备及检测仪器表附表6附表7附表8主要施工机械设备及检测仪器表（安装）测量器具一览表主要材料、构配件供应进度计划表第一章工程概况工程名称：XX俱乐部和文化宫综合活动大楼建筑地点：XX市中山路47号市总工会大院内建设单位：XX市总工会设计单位：XX市建筑设计研究院有限公司勘察设计单位：XX省工程地质勘察院监理单位：XX市建工监理公司质量监督单位：XX市建筑工程质量监督站本工程总建筑面积10982.9m2，建筑占地面积为1479.8m2，结构形式为地下一层，地上8层，局部5层，1～5层层高4.5m，6层以上层高3.9m。地上结构总高度为34.65m，局部高度22.50m。一、现场自然条件本工程拟建地位于XX市总工会院内，属于老城区，场地地形平整，黄海高程5.25m，场地潜水位埋深在2.50～2.80m之间，年变幅在0.50～1.50m。本地区抗震设防烈度为6度。气候属亚热带季风气候，年平均气温16.2℃，年平均降水量140.98mm。风速夏季2.2m/s，冬期2.3m/s。二、工程结构设计概况1．本工程结构共8层（不包括地下一层及屋顶机房层），局部5层，地上结构总高度为34.650m（局部22.500m），结构形式为框架结构；结构设计安全等级二级，结构设计使用年限50年，地下室防水等级为二级。本工程±0.000黄海高程为5.600m，地基基础设计等级为乙级，基础形式为桩基础，建筑桩基安全等级为二级。采用静压式先张法预应力混凝土薄壁管桩。2．抗震：本工程按地震动加速度0.05g、地震特征周期0.45s进行抗震设计，框架抗震等级为三级，场地土类别Ⅲ类，抗震重要性类别为丙类建筑。抗震设防烈度为6度。3．使用活荷载标准值娱乐场所：4.0kN/m2；楼梯、走廊、卫生间：2.5kN/m2；办公室：2.0kN/m2；阳台：2.5kN/m2；钢筋类型混凝土强度等级C20C25C30C35C40φ31d27d24d22d20dφ40d35d30d28d25dRφ40d35d30d30d30d结构部位基础垫层基础、底板地下室外墙框架柱框架梁、板其他强度等级C15C30（S6抗渗）22.450m以下：C4022.450m以上：C30C30混凝土强度等级结构部位承台、地梁板、混凝土墙梁柱C2050203030C25-4040152530上人屋面：轻质隔断：5.0kN/m2；5.0kN/m2；非上人屋面：1.0kN/m2；其他未注明处均按（GB50009-2001）取值。4．材料：除另有注明者外，混凝土强度等级均按表1-1采用。混凝土强度等级表表1-1注：地下室顶、底板、混凝土墙均加工业12%UEA抗渗剂。当框架梁、板、柱混凝土强度等级不同时，其接头处必须按混凝土强度较高的一级施工。5．钢筋：圆钢为HPB235级钢，螺纹钢为HRB335级钢。6．砌体：基础砖模采用MU10烧结普通砖和M7.5水泥砂浆实砌；其余墙体采用MU10烧结多孔砖（KP1型）和M5混合砂浆实砌。7．钢筋混凝土结构构件一般规定：受力主筋保护层厚度地下室底板、侧板迎水面为50mm，其余按表1-2取值。受力主筋保护层厚度表（单位：mm）钢筋锚固长度表注：按上表计算出的锚固长度小于250mm时，取250mm。三、建筑设计概况表1-2表1-31．本工程总建筑面积10982.9m2，建筑占地面积为1479.8m2；总层数为8层，采用框架结构形式；本工程按地震动参数0.05g抗震设防；屋面防水等级：二级；建筑耐火等级：一级；建筑高度35.550m。本工程建筑分类为二类建筑，设计合理使用年限为50年。2．建筑用料说明墙体：本工程±0.000以上外墙及楼电梯间、卫生间、管井等内墙采用MU10烧结多孔砖M5混合砂浆砌筑，其余内墙采用泰柏板轻质隔墙。3．屋面：做倒置式三道防水上人保温屋面，现浇钢筋混凝土防水屋面，20mm厚，3...
