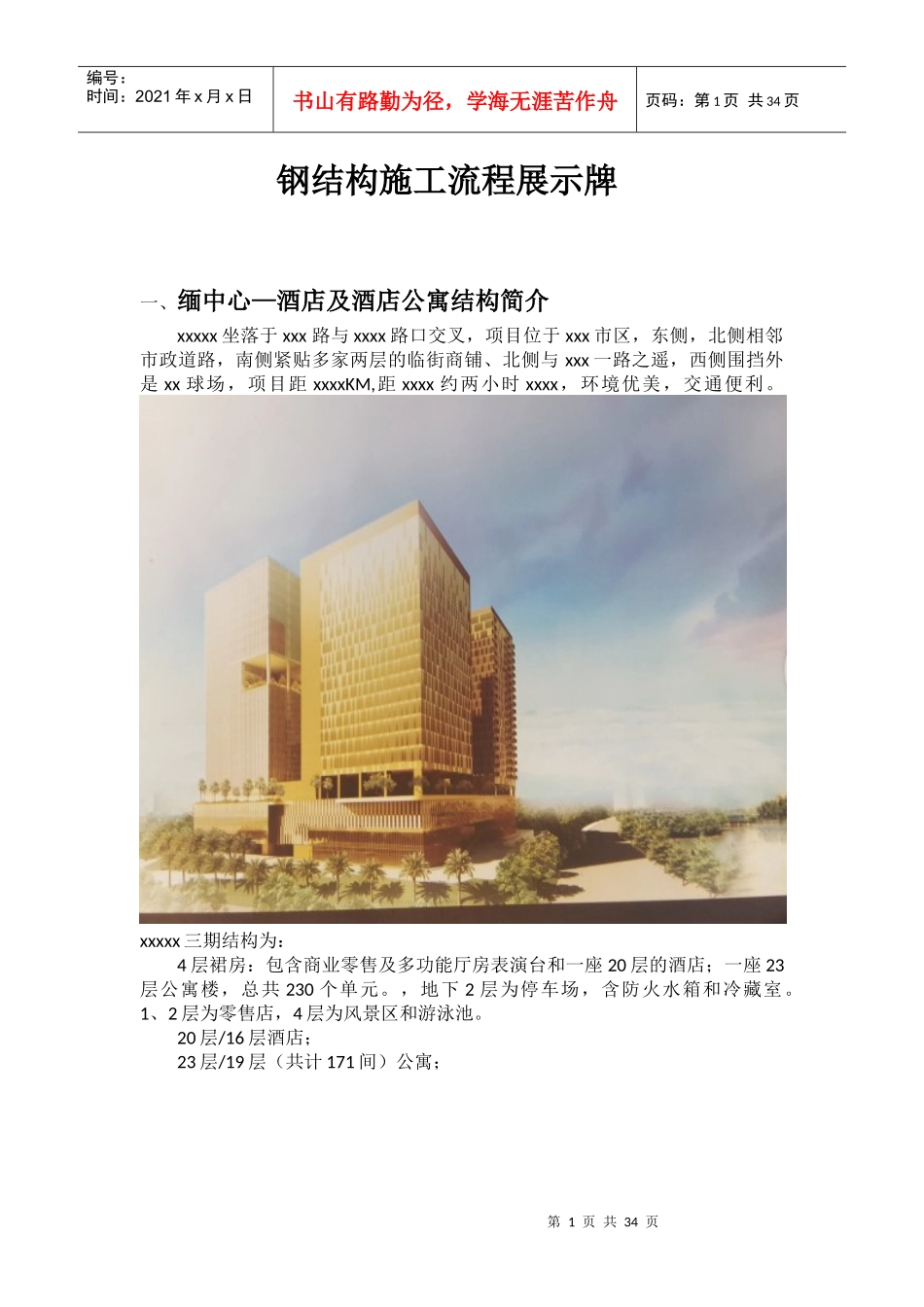

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页钢结构施工流程展示牌一、缅中心—酒店及酒店公寓结构简介xxxxx坐落于xxx路与xxxx路口交叉，项目位于xxx市区，东侧，北侧相邻市政道路，南侧紧贴多家两层的临街商铺、北侧与xxx一路之遥，西侧围挡外是xx球场，项目距xxxxKM,距xxxx约两小时xxxx，环境优美，交通便利。xxxxx三期结构为：4层裙房：包含商业零售及多功能厅房表演台和一座20层的酒店；一座23层公寓楼，总共230个单元。，地下2层为停车场，含防火水箱和冷藏室。1、2层为零售店，4层为风景区和游泳池。20层/16层酒店；23层/19层（共计171间）公寓；第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页二、钢结构主材价格确定钢材每月价格按xxxx市场三方（发包方、承包方、分包方）询价为准。三、钢结构生产加工流程H型钢构件加工制作工艺流程第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页1、喷砂除锈，钢板拼接采购的钢板若长度不够，应进行钢板拼板。钢板对接只允许长度方向对接。钢板拼接、对接应在平台上进行，拼接之前需要对平台进行清理；将有碍拼接的杂物、余料、码脚等清除干净。2、钢板矫平下料切割前需要对进行矫平，采用矫平机对钢板进行矫平，矫平的目的是消除钢板的残余变形和减少轧制内应力，从而减少制造过程中的变形。第5页共34页第4页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共34页3、下料切割下料切割采用数控自动火焰切割下料；钢板还必须进行检验和探伤，确认合格后才准切割为保证切割板材的边缘质量，防止产生条料的变形，不产生难以修复的侧向弯曲，从板两面同时垂直下料，使板的两边同时受热。4、钢板二次矫平下料好的条形钢板，由于在下来过程中可能会产生变形，要做好二次矫平。第6页共34页第5页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共34页5、T型组立组立主要是指焊接H型钢埋弧焊前的点焊定位固定。焊接H型钢翼缘板与腹板的T型接头采用液压门式组立机进行组装。为防止在焊接时产生过大的角变形，拼装可适当用斜撑进行加强处理，斜撑间隔视H型杆件的腹板厚度进行设置。6、7、H型钢组立第7页共34页第6页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共34页H型钢组立在进口H型钢生产线上组立，四个液压定位系统顶紧H型钢构件的上下翼缘板和腹板上进行定位；调节翼缘板的平行度和翼板和腹板的垂直度然后固定；固定焊接采用CO2气体保护焊。8、H型钢埋弧焊H型组立拼装好后吊入龙门式埋弧自动焊机上进行焊接。焊接时，必须尽量避免焊接绕曲变形，按规定的对称焊接顺序及焊接规范参数进行施焊。对于钢板较厚的杆件焊前要求预热，采用陶瓷电加热器进行，预热温度按对应的要求确定第8页共34页第7页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共34页9、H型矫正焊接完成后的H型钢，由于焊缝收缩常常引起翼缘板弯曲甚至粱整体扭曲，因此必须通过矫正机进行矫正。H型钢的焊接角变形采用H型钢矫正机进行机械矫正。10、装焊连接板在H型钢梁组装、焊接过程中，由于零件的焊缝对构件主体长度及宽度会有一定的影响，因此，在零件组装过程中，应预先考虑该收缩量对零件位置的影响，即在零件定位划线时第9页共34页第8页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共34页对其定位尺寸应加上焊缝收缩余量。11、、端面铣加工端面铣加工采用专用端面铣加工设备进行机加工，端面铣加工主要是为下道拼接、焊接、钻孔等作基准加工。第10页共34页第9页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共34页12、钻孔、锁口所有需要钻孔H型杆件必须全部采用三维数控锯钻进行钻孔、锁口。在进行钢梁三维数控钻床螺栓孔加工时，由于螺栓孔为正圆...
