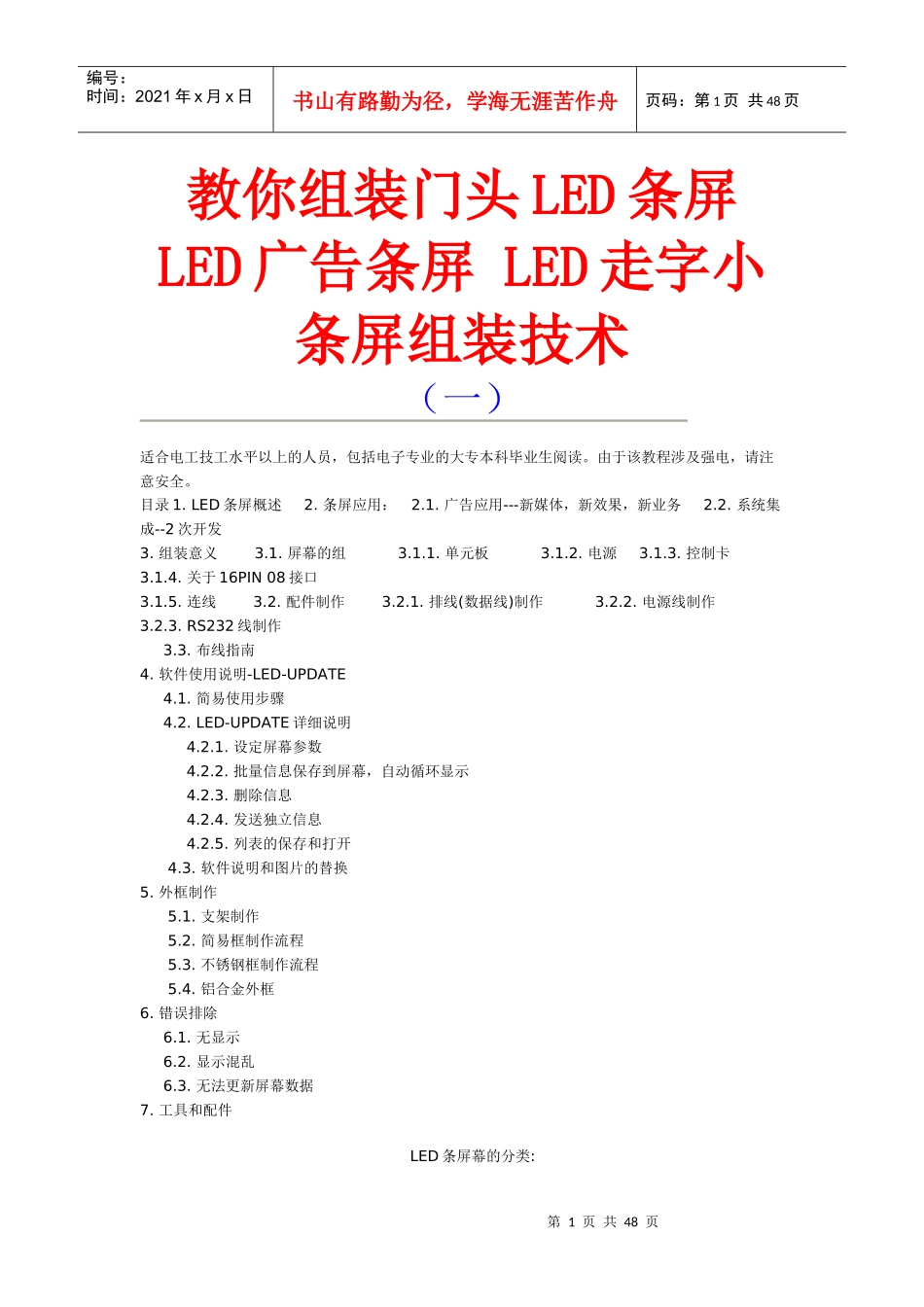

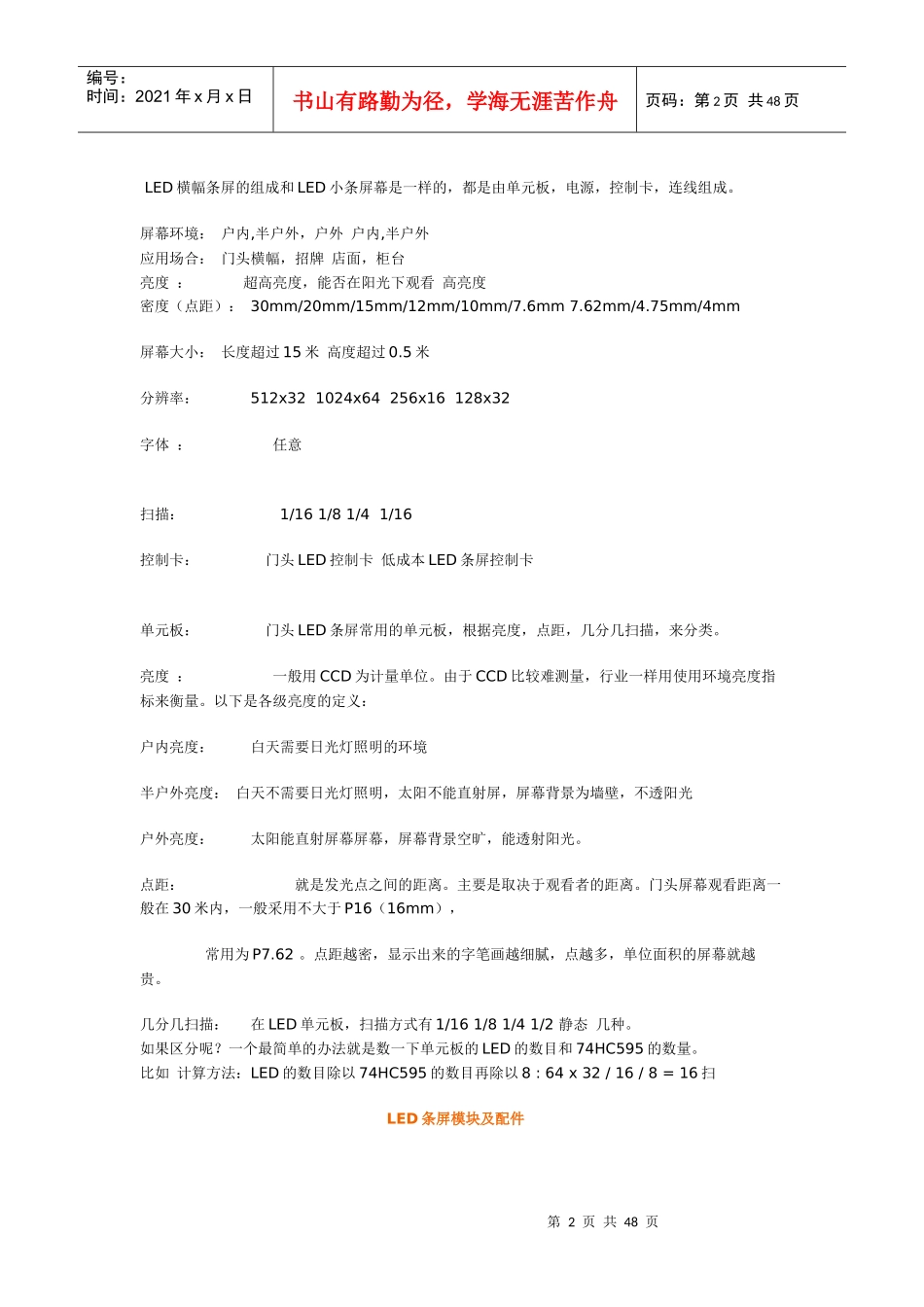

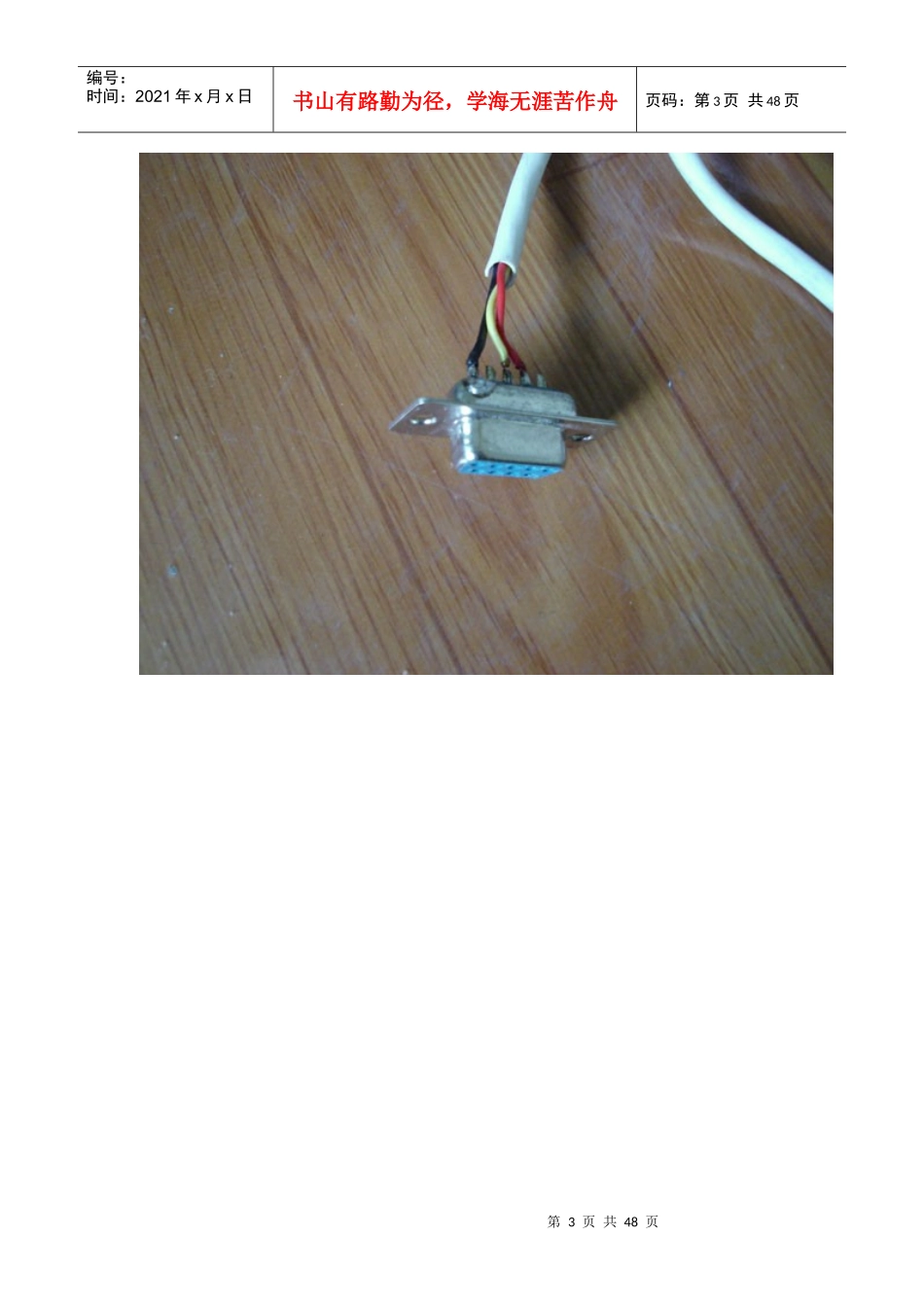

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页教你组装门头LED条屏LED广告条屏LED走字小条屏组装技术（一）适合电工技工水平以上的人员，包括电子专业的大专本科毕业生阅读。由于该教程涉及强电，请注意安全。目录1.LED条屏概述2.条屏应用：2.1.广告应用---新媒体，新效果，新业务2.2.系统集成--2次开发3.组装意义3.1.屏幕的组3.1.1.单元板3.1.2.电源3.1.3.控制卡3.1.4.关于16PIN08接口3.1.5.连线3.2.配件制作3.2.1.排线(数据线)制作3.2.2.电源线制作3.2.3.RS232线制作3.3.布线指南4.软件使用说明-LED-UPDATE4.1.简易使用步骤4.2.LED-UPDATE详细说明4.2.1.设定屏幕参数4.2.2.批量信息保存到屏幕，自动循环显示4.2.3.删除信息4.2.4.发送独立信息4.2.5.列表的保存和打开4.3.软件说明和图片的替换5.外框制作5.1.支架制作5.2.简易框制作流程5.3.不锈钢框制作流程5.4.铝合金外框6.错误排除6.1.无显示6.2.显示混乱6.3.无法更新屏幕数据7.工具和配件LED条屏幕的分类:第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页LED横幅条屏的组成和LED小条屏幕是一样的，都是由单元板，电源，控制卡，连线组成。屏幕环境：户内,半户外，户外户内,半户外应用场合：门头横幅，招牌店面，柜台亮度：超高亮度，能否在阳光下观看高亮度密度（点距）：30mm/20mm/15mm/12mm/10mm/7.6mm7.62mm/4.75mm/4mm屏幕大小：长度超过15米高度超过0.5米分辨率：512x321024x64256x16128x32字体：任意扫描：1/161/81/41/16控制卡：门头LED控制卡低成本LED条屏控制卡单元板：门头LED条屏常用的单元板，根据亮度，点距，几分几扫描，来分类。亮度：一般用CCD为计量单位。由于CCD比较难测量，行业一样用使用环境亮度指标来衡量。以下是各级亮度的定义：户内亮度：白天需要日光灯照明的环境半户外亮度：白天不需要日光灯照明，太阳不能直射屏，屏幕背景为墙壁，不透阳光户外亮度：太阳能直射屏幕屏幕，屏幕背景空旷，能透射阳光。点距：就是发光点之间的距离。主要是取决于观看者的距离。门头屏幕观看距离一般在30米内，一般采用不大于P16（16mm），常用为P7.62。点距越密，显示出来的字笔画越细腻，点越多，单位面积的屏幕就越贵。几分几扫描：在LED单元板，扫描方式有1/161/81/41/2静态几种。如果区分呢？一个最简单的办法就是数一下单元板的LED的数目和74HC595的数量。比如计算方法：LED的数目除以74HC595的数目再除以8:64x32/16/8=16扫LED条屏模块及配件第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页第5页共48页第4页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共48页第6页共48页第5页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共48页第7页共48页第6页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共48页第8页共48页第7页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共48页第9页共48页第8页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共48页LED条屏制作工序第10页共48页第9页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共48页第11页共48页第10页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共48页第12页共48页第11页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共48页第13页共48页第12页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共48页第14页共48页第13页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共48页第15页共48页第14页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共48页第16页共48页第15页共48页编号：时间：202...
