SmartStation外业操作简要流程VIP免费

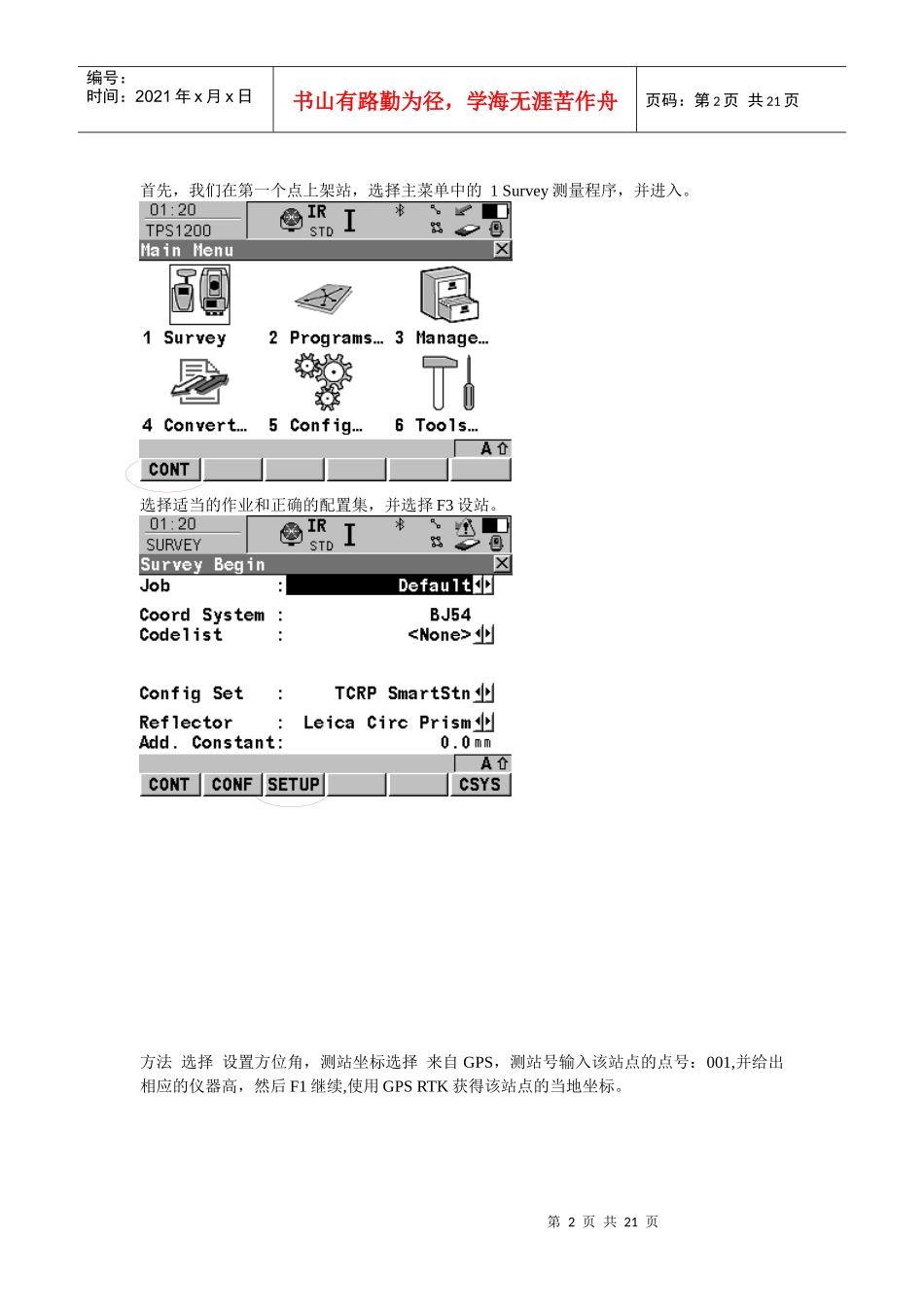

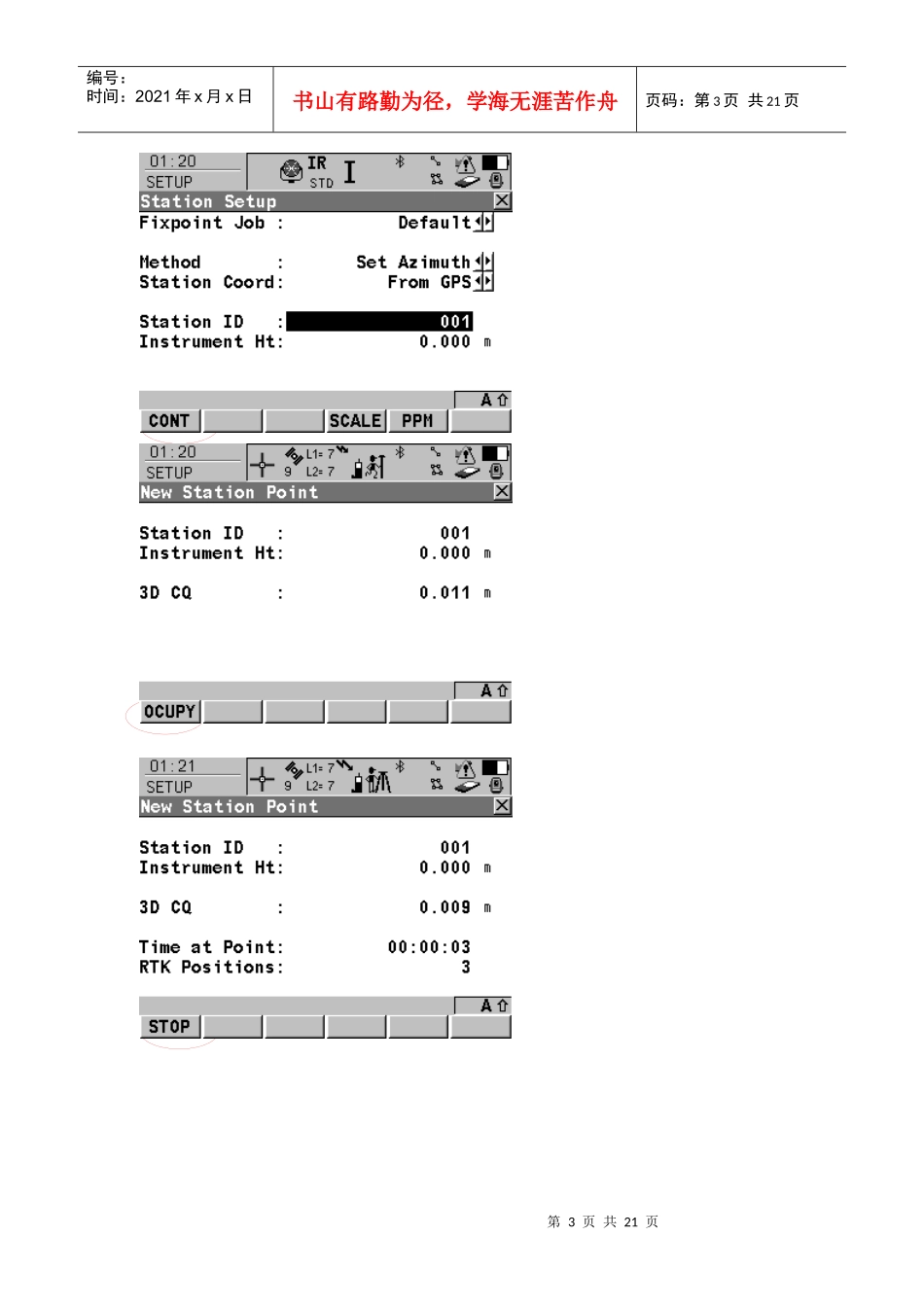

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页SmartStation外业操作简要流程版本：4.0操作界面英文第一种情况：无控制点，两点相互作为后视点互瞄，然后更新第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页首先，我们在第一个点上架站，选择主菜单中的1Survey测量程序，并进入。选择适当的作业和正确的配置集，并选择F3设站。方法选择设置方位角，测站坐标选择来自GPS，测站号输入该站点的点号：001,并给出相应的仪器高，然后F1继续,使用GPSRTK获得该站点的当地坐标。第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页观测完毕存储之后，会自动跳到以下界面。需要对后视点进行定向操作，将后视点号输入002,（稍后我们将要在002上设站，并将刚才观测过的001进行后视定向）并输入相应的棱镜高等参数，瞄准002后按压F4Az=0,并按压F2测距,之后F1确认第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页完成后会提示设站已经完成，按压F4确认即可。此时，第一站的设站已经完成，可以对目标点进行测量了。下面这张图为测量目标点的情况，直接进行测距或ALL功能测量即可。完成第一站的工作之后，我们将站点移至第二点002上。相同的，我们进入F3设站第6页共21页第5页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共21页我们选择方法为已知后视点，站点坐标为来自GPS，测站号为002,然后F1继续。使用GPSRTK对该站点002进行观测，获得一个RTK解，作为该站点的已知坐标。第7页共21页第6页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共21页观测结束之后，会弹出下面的对话框，提示点002已经被存储过了，此时是否需要对数据进行更新。（002号点在第一站时是作为后视点进行观测的，在第二站的时候通过GPSRTK获得了当地点的坐标，作为一个已知点进行处理了，故需要对以前测量的点进行更新）此时我们选择F6是，对点位进行更新。然后选择第二站正确的后视点001进行设站（将下图中的后视点号由002改为001）。瞄准001之后，F2测距，并F1确认。第8页共21页第7页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共21页确认设站成果之后，开始对其他的目标点进行观测即可。第9页共21页第8页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共21页第二种情况：无控制点，使用第三个点进行交会，然后更新首先，我们在第一个点上架站，选择主菜单中的1Survey测量程序，并进入。F3设站进行设站操作选择方法：设置方位角测站坐标：来自GPS，并输入该测站的点名01及相应的仪器高，F1继续。第10页共21页第9页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共21页F1观测，对该测站进行GPSRTK观测，停止并存储，求得01点的RTK解坐标。第11页共21页第10页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共21页选择第三目标为定向目标，我们假定第三目标点名为A001,那么我们将后视点名由002改为A001.F4Az＝0,将A001作为后视定向目标。F2测距，测定01至A001的距离，并F1确认。第12页共21页第11页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共21页F4确认，设站成功。此时，可以对01测站范围内的目标进行观测。第13页共21页第12页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共21页对01测站进行观测完毕之后，我们需要搬站，重新对新的测站进行设站。F3设站。选择与第一站相同的操作，方法：设置方位角，测站坐标：来自GPS，测站号：005，F1继续。第14页共21页第13页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共21页F1观测，对该测站进行GPSRTK观测，停...
