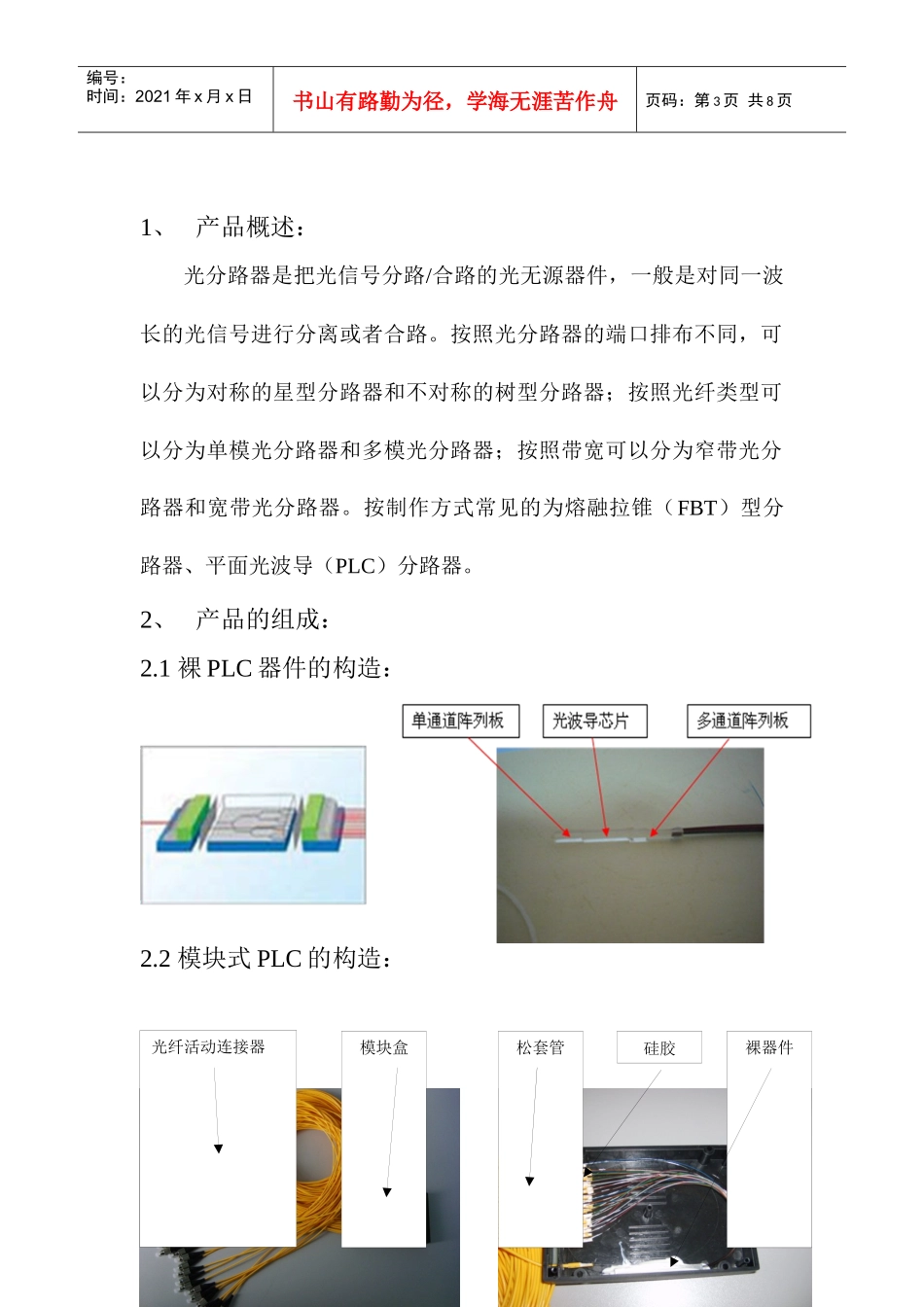

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页PLCPowerSplitter产品介绍编制：日期：审核：日期：批准：日期：第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页目录1、产品的概述2、产品的组成3、产品的性能参数4、产品的识别5、产品的应用第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页1、产品概述：光分路器是把光信号分路/合路的光无源器件，一般是对同一波长的光信号进行分离或者合路。按照光分路器的端口排布不同，可以分为对称的星型分路器和不对称的树型分路器；按照光纤类型可以分为单模光分路器和多模光分路器；按照带宽可以分为窄带光分路器和宽带光分路器。按制作方式常见的为熔融拉锥（FBT）型分路器、平面光波导（PLC）分路器。2、产品的组成：2.1裸PLC器件的构造：2.2模块式PLC的构造：光纤活动连接器模块盒松套管裸器件硅胶第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页3、产品的性能参数：3.1无连接头产品的光学性能：3.2含连接头产品的光学性能：产品类型1*41*81*161*32技术参数Insertionloss插入损耗（dB）Typ.7.210.513.516.5Max7.511.014.017.0Uniformity均匀性（dB）MAX0.60.81.21.7PDL偏振相关损耗（dB）MAX0.3OperatingWavelength工作波长（nm）/1310、1490、1550Returnloss回波损耗（dB）MIN50Directivity方向性（dB）MIN55OperatingTemperature工作温度（℃)/-40℃～85℃产品类型1*41*81*161*32技术参数Insertionloss插入损耗（dB）Typ.7.710.713.717.0Max7.811.214.218.0Uniformity均匀性（dB）MAX0.60.81.21.7PDL偏振相关损耗（dB）MAX0.3OperatingWavelength工作波长（nm）/1310、1490、1550第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页4、产品的识别：4.1各种样式的产品识别：裸器件模块式分路器4.2产品的通道识别：4.2.1裸器件的通道识别：参照下图4.2.1.1公共端：通道少的一侧4.2.1.2多通道侧的定义如下：公共端（COM端）40.00PORTBLUEORANGEGREENBROWNColorColorPORTBROWNGREENORANGEBLUEGRAYWHITEREDBLACKBLACKREDWHITEGRAY4.004.0040.00PORTBLUEORANGEGREENBROWNColorColorPORTBROWNGREENORANGEBLUEGRAYWHITEREDBLACKBLACKREDWHITEGRAY4.004.00多通道侧Returnloss回波损耗（dB）MIN50Directivity方向性（dB）MIN55OperatingTemperature工作温度（℃)/-40℃～85℃第6页共8页第5页共8页公共端（COM端）多通道侧A基面编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页4.2.2模块式光分路器的通道识别：参照下图4.2.2.1公共端：通道少的一侧4.2.2.2多通道侧的定义如下：5、产品的应用：5.1产品的使用注意事项：第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页5.1.1拆开产品包装时，必须确认产品是否有损伤。5.1.2检查产品各连接头的防护是否齐全（仅针对加连接头产品）。5.1.3根据产品的连接头型号，选择相应的适配器及连接器进行使用。5.1.4连接头在使用前必须进行清洁，清洁后方可使用。5.1.5连接头连接安装必须到位（如：SC/PC型连接头，安装时，注意连接器定位键方向，插入时要听到咔的响声，并确认连接器表面的白线是否和适配器对齐），避免因安装不到位而导致产品的损耗大。5.2产品的应用：5.2.1产品在GPON中的应用：第8页共8页第7页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共8页5.2.2产品在FTTX中的应用：
