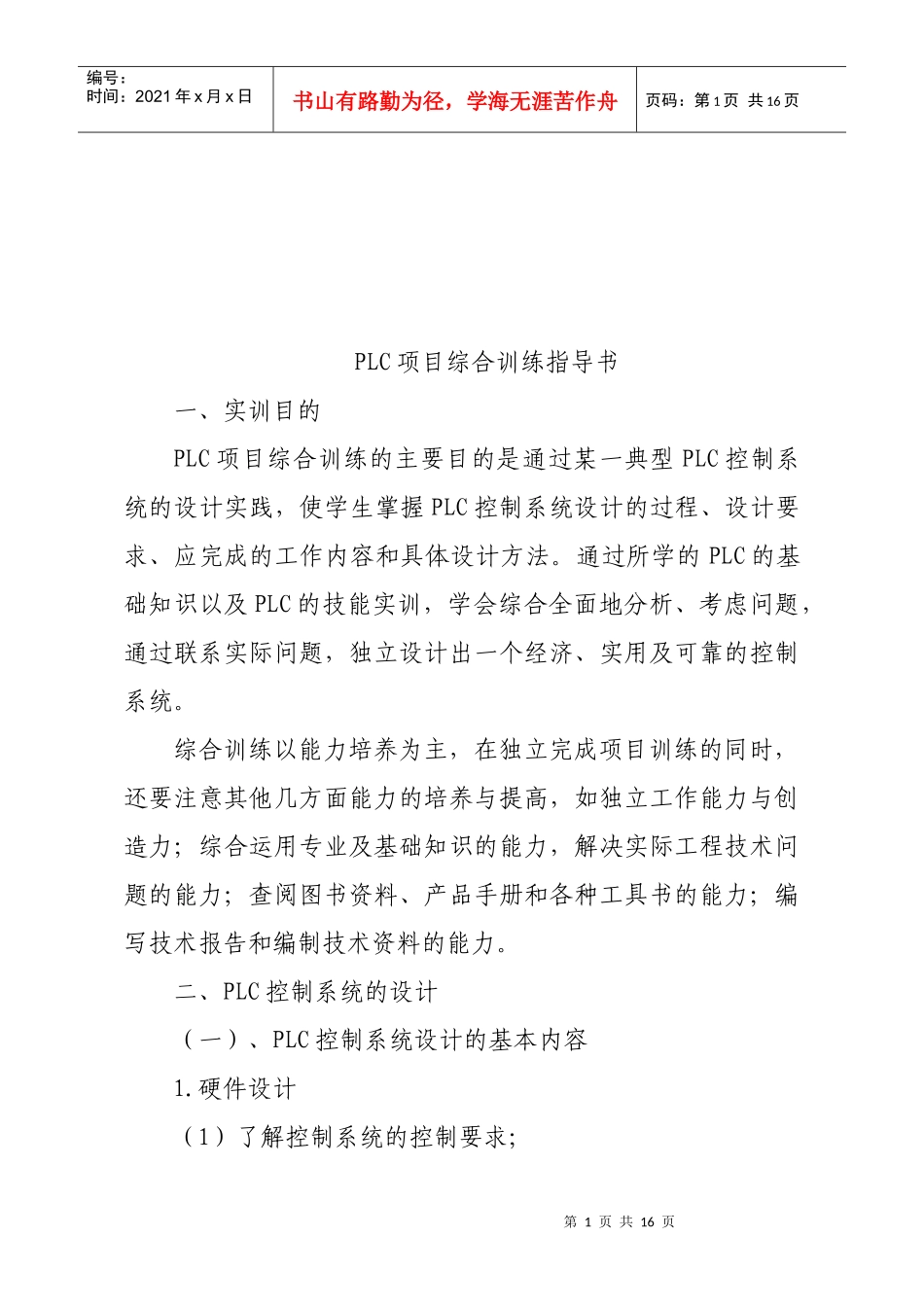

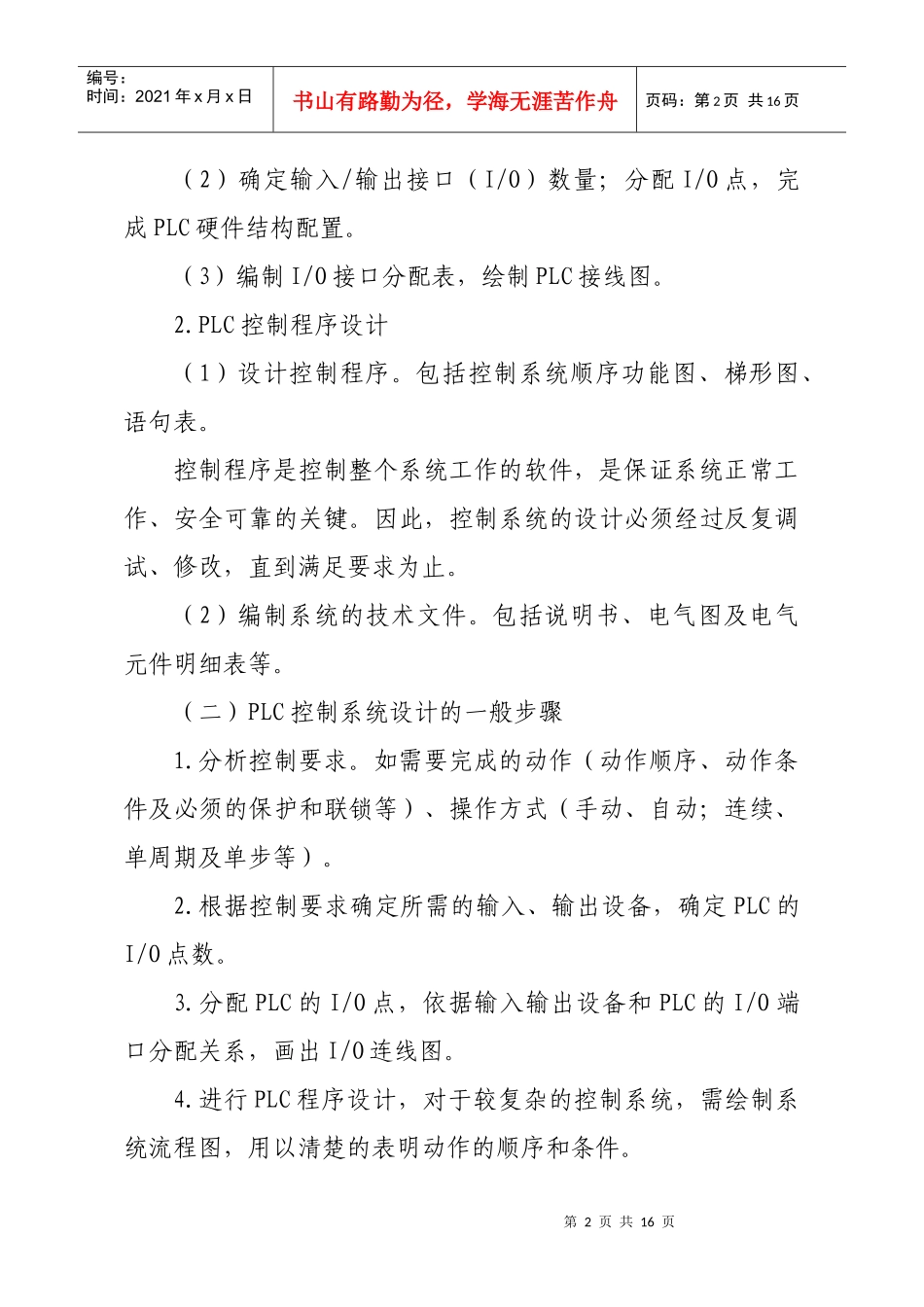

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页PLC项目综合训练指导书一、实训目的PLC项目综合训练的主要目的是通过某一典型PLC控制系统的设计实践，使学生掌握PLC控制系统设计的过程、设计要求、应完成的工作内容和具体设计方法。通过所学的PLC的基础知识以及PLC的技能实训，学会综合全面地分析、考虑问题，通过联系实际问题，独立设计出一个经济、实用及可靠的控制系统。综合训练以能力培养为主，在独立完成项目训练的同时，还要注意其他几方面能力的培养与提高，如独立工作能力与创造力；综合运用专业及基础知识的能力，解决实际工程技术问题的能力；查阅图书资料、产品手册和各种工具书的能力；编写技术报告和编制技术资料的能力。二、PLC控制系统的设计（一）、PLC控制系统设计的基本内容1.硬件设计（1）了解控制系统的控制要求；第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页（2）确定输入/输出接口（I/O）数量；分配I/O点，完成PLC硬件结构配置。（3）编制I/O接口分配表，绘制PLC接线图。2.PLC控制程序设计（1）设计控制程序。包括控制系统顺序功能图、梯形图、语句表。控制程序是控制整个系统工作的软件，是保证系统正常工作、安全可靠的关键。因此，控制系统的设计必须经过反复调试、修改，直到满足要求为止。（2）编制系统的技术文件。包括说明书、电气图及电气元件明细表等。（二）PLC控制系统设计的一般步骤1.分析控制要求。如需要完成的动作（动作顺序、动作条件及必须的保护和联锁等）、操作方式（手动、自动；连续、单周期及单步等）。2.根据控制要求确定所需的输入、输出设备，确定PLC的I/O点数。3.分配PLC的I/O点，依据输入输出设备和PLC的I/O端口分配关系，画出I/O连线图。4.进行PLC程序设计，对于较复杂的控制系统，需绘制系统流程图，用以清楚的表明动作的顺序和条件。第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页5.设计梯形图。这是程序设计的关键一步，也是比较困难的一步。要设计好梯形图，首先要十分熟悉控制要求，同时还要有一定的电气设计的实践经验。6.根据梯形图编制程序清单。三、PLC控制系统的调试与运行（一）PLC控制系统的调试的步骤1.用编程器将程序键入到PLC的用户存储器中，并检查键入的程序是否正确。2.对程序进行调试和修改，直到满足要求为止。3.联机调试。观察系统的运行状态，遇到问题及时停机，分析产生问题的原因，修改程序或检查接线，提出解决问题的方法，同时做好详尽记录，以备分析和改进。4.编制技术文件。5.交付使用。（二）安全操作规程严格按操作规程进行接线和开、关电源。1.开机顺序：合电源---开220v，程序调试合格后再打开PLC的RUN电源。2.关机顺序：与开机顺序相反。3.严禁在PLC运行的情况下插接或者拔下输入输出信号线，以免造成短路。第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页附：综合项目训练任务书一、项目名称“三门峡职业技术学院”校名牌匾的霓虹灯饰控制二、项目训练设备（一）FX11N可编程控制器一台；（二）灯光闪烁模拟控制模块（带指示灯、接线端口及按钮等）；（三）实训控制台1个；（四）手持式编程器1个；第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页（五）连接导线若干。三、项目描述设计一个“三门峡职业技术学院”校名牌字的灯光闪烁控制系统。其控制要求如下：用L0～L8九个灯分别照亮“三门峡职业技术学院”九个字。L0点亮时，照亮“三”字，L1点时，照亮“门”字，.....以此类推，L8点亮时，照亮“院”；然后全部点亮九个字，再全部熄灭九个字，然后九个字同时点亮并闪烁5次，然后重新循环往复。四、控制要求（一）实现各牌字循环点亮：每个灯依次点亮1秒后下一个灯点亮；（二）实现各牌字同时闪烁：闪烁的频率为亮1秒，灭1秒，共闪烁5次。（三）实现各牌字同时点亮：同时点亮持续时间为5秒。（四）灯光闪烁过程按上述1-2-3-1-2-3的控制顺...
