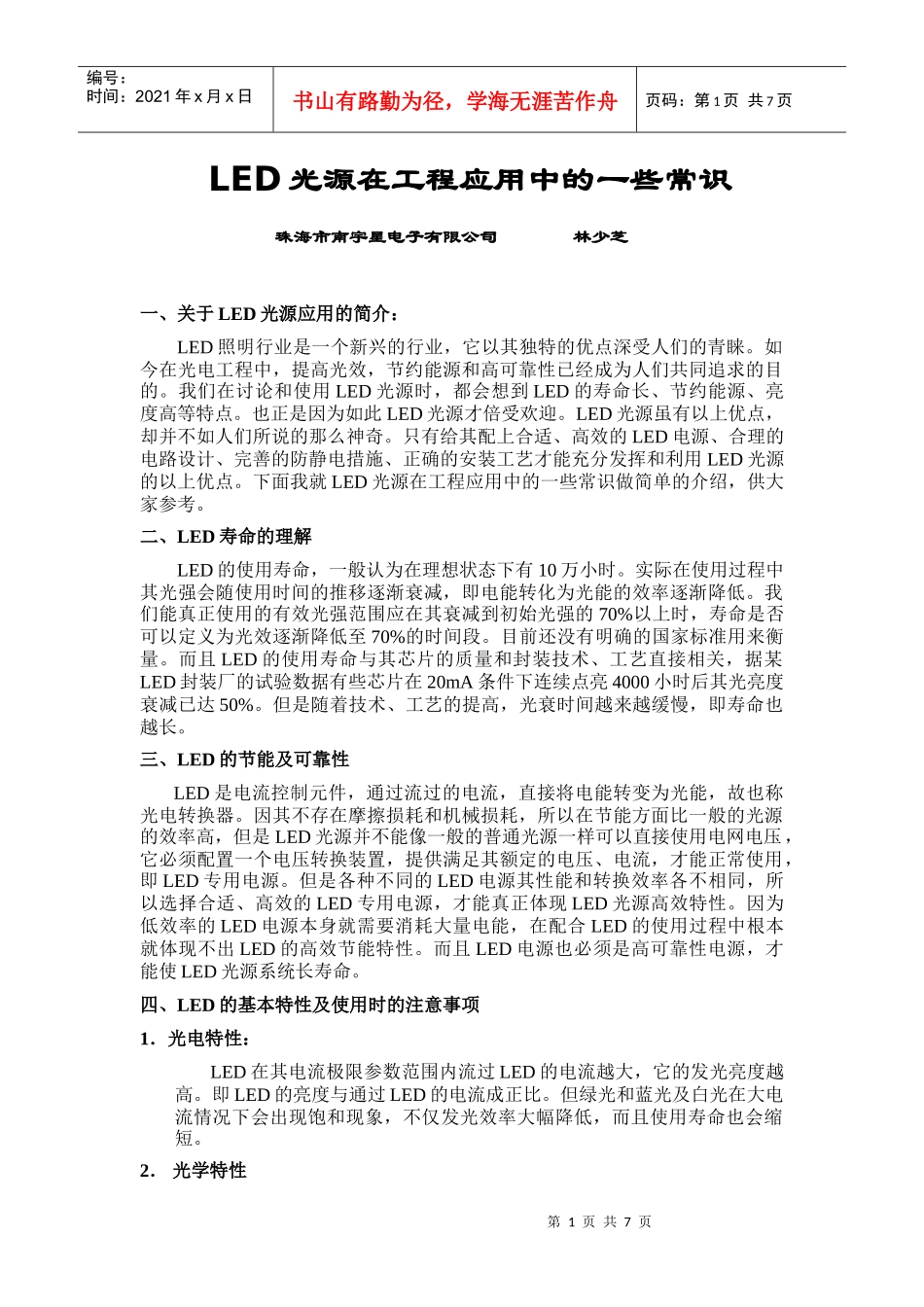

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页LED光源在工程应用中的一些常识珠海市南宇星电子有限公司林少芝一、关于LED光源应用的简介：LED照明行业是一个新兴的行业，它以其独特的优点深受人们的青睐。如今在光电工程中，提高光效，节约能源和高可靠性已经成为人们共同追求的目的。我们在讨论和使用LED光源时，都会想到LED的寿命长、节约能源、亮度高等特点。也正是因为如此LED光源才倍受欢迎。LED光源虽有以上优点，却并不如人们所说的那么神奇。只有给其配上合适、高效的LED电源、合理的电路设计、完善的防静电措施、正确的安装工艺才能充分发挥和利用LED光源的以上优点。下面我就LED光源在工程应用中的一些常识做简单的介绍，供大家参考。二、LED寿命的理解LED的使用寿命，一般认为在理想状态下有10万小时。实际在使用过程中其光强会随使用时间的推移逐渐衰减，即电能转化为光能的效率逐渐降低。我们能真正使用的有效光强范围应在其衰减到初始光强的70%以上时，寿命是否可以定义为光效逐渐降低至70%的时间段。目前还没有明确的国家标准用来衡量。而且LED的使用寿命与其芯片的质量和封装技术、工艺直接相关，据某LED封装厂的试验数据有些芯片在20mA条件下连续点亮4000小时后其光亮度衰减已达50%。但是随着技术、工艺的提高，光衰时间越来越缓慢，即寿命也越长。三、LED的节能及可靠性LED是电流控制元件，通过流过的电流，直接将电能转变为光能，故也称光电转换器。因其不存在摩擦损耗和机械损耗，所以在节能方面比一般的光源的效率高，但是LED光源并不能像一般的普通光源一样可以直接使用电网电压，它必须配置一个电压转换装置，提供满足其额定的电压、电流，才能正常使用，即LED专用电源。但是各种不同的LED电源其性能和转换效率各不相同，所以选择合适、高效的LED专用电源，才能真正体现LED光源高效特性。因为低效率的LED电源本身就需要消耗大量电能，在配合LED的使用过程中根本就体现不出LED的高效节能特性。而且LED电源也必须是高可靠性电源，才能使LED光源系统长寿命。四、LED的基本特性及使用时的注意事项1．光电特性：LED在其电流极限参数范围内流过LED的电流越大，它的发光亮度越高。即LED的亮度与通过LED的电流成正比。但绿光和蓝光及白光在大电流情况下会出现饱和现象，不仅发光效率大幅降低，而且使用寿命也会缩短。2．光学特性第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页LED按颜色分有红、橙、黄、绿、蓝、紫、白等多种颜色。按亮度分有普亮、高亮、超高亮等，同种芯片在不同的封装方式下，它的亮度也不相同。按人的视觉可分为可见光和不可见光。按发光颜色的多少可分为单色、双色、七彩等多种类型。色彩的纯度不同价格相差很大，现行的纯白色LED价格特贵。同时发光视角不同，光效亦不同，使用时特需注意。3．常见的LED电性能参数（1）LED正向电压不同颜色的LED在额定的正向电流条件下，有着各自不同的正向压降值，红、黄色：1.8~2.5V之间，绿色和蓝色：2.7~4.0V之间。对于同种颜色的LED，其正向压降和光强也不是完全一致的。如下表：LED型号：54HCA发光颜色外观颜色波长λD(nm)正向电压VF亮度Iv(mcd)IF=20mAMin.Max.红色水透明645~6601.82.550~300黄绿色水透明570~5751.82.550~300黄色水透明585~5901.82.5500~5000蓝色水透明455~4752.74.0500~7000绿色水透明515~5352.74.02000~10000蓝绿色水透明490~5152.74.02000~10000白色水透明-2.74.03000~15000在同一电路中应该尽量使用在额定电流条件下正向压降值相同、光强范围小的LED。只有这样才能保证LED的发光效果一致。其具体的电性参数可依各封装厂每包装提供的产品分光参数标签值。（有些公司每批分选都不一致）（2）LED的额定工作电流LED的额定电流各不相同，普通的LED电流一般为20mA，大功率的LED电流一般为40mA或350mA不等。具体要按各封装厂提供的电流参数值。一般LED在反向电压：VR=5V的条件下，反向电流：IR≤10µA。（3）LED的功率LED功率的大小也各不相同，有70mW、100mW、1W、2W、3W、5W等，所以必须根据所选择...
