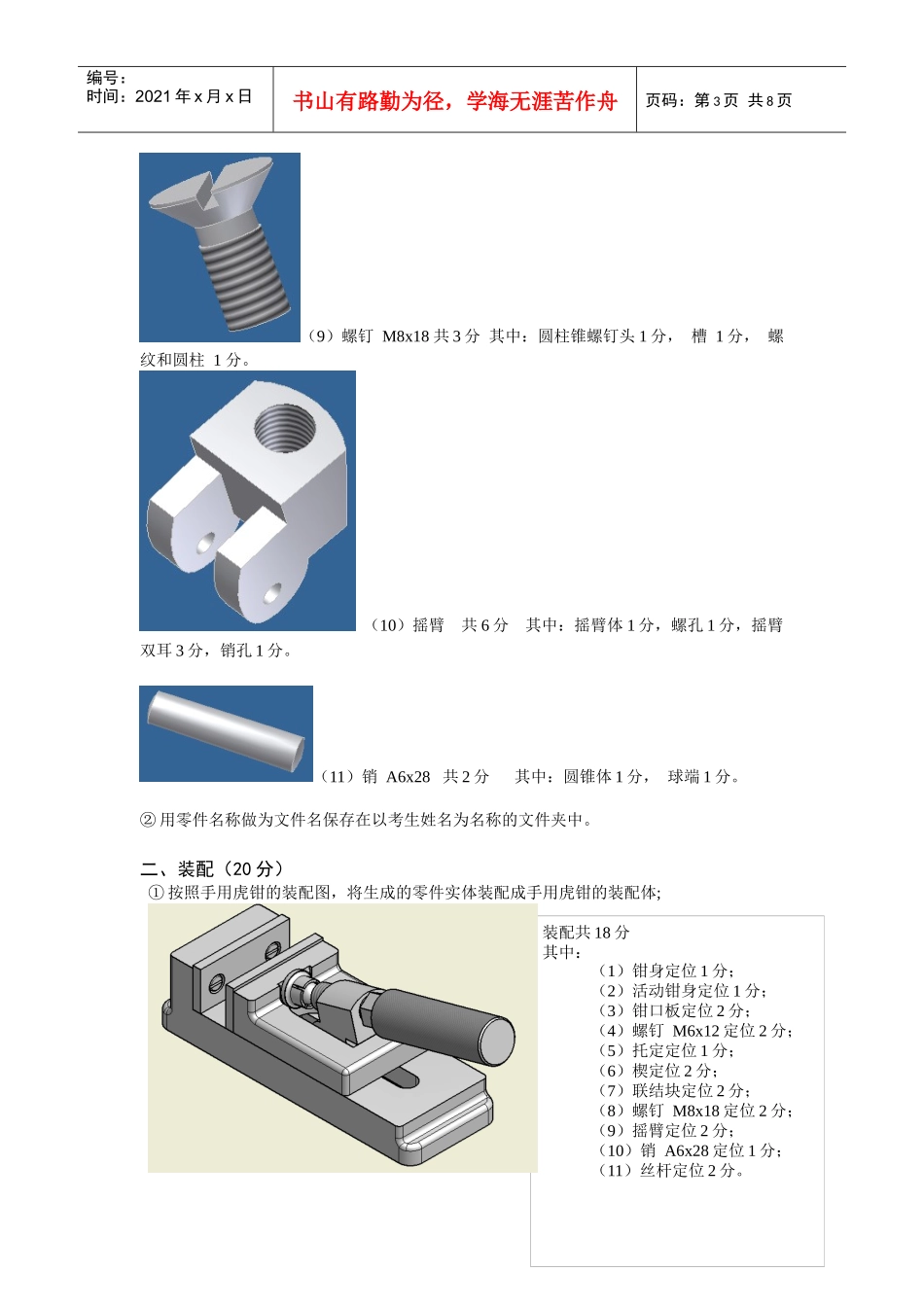

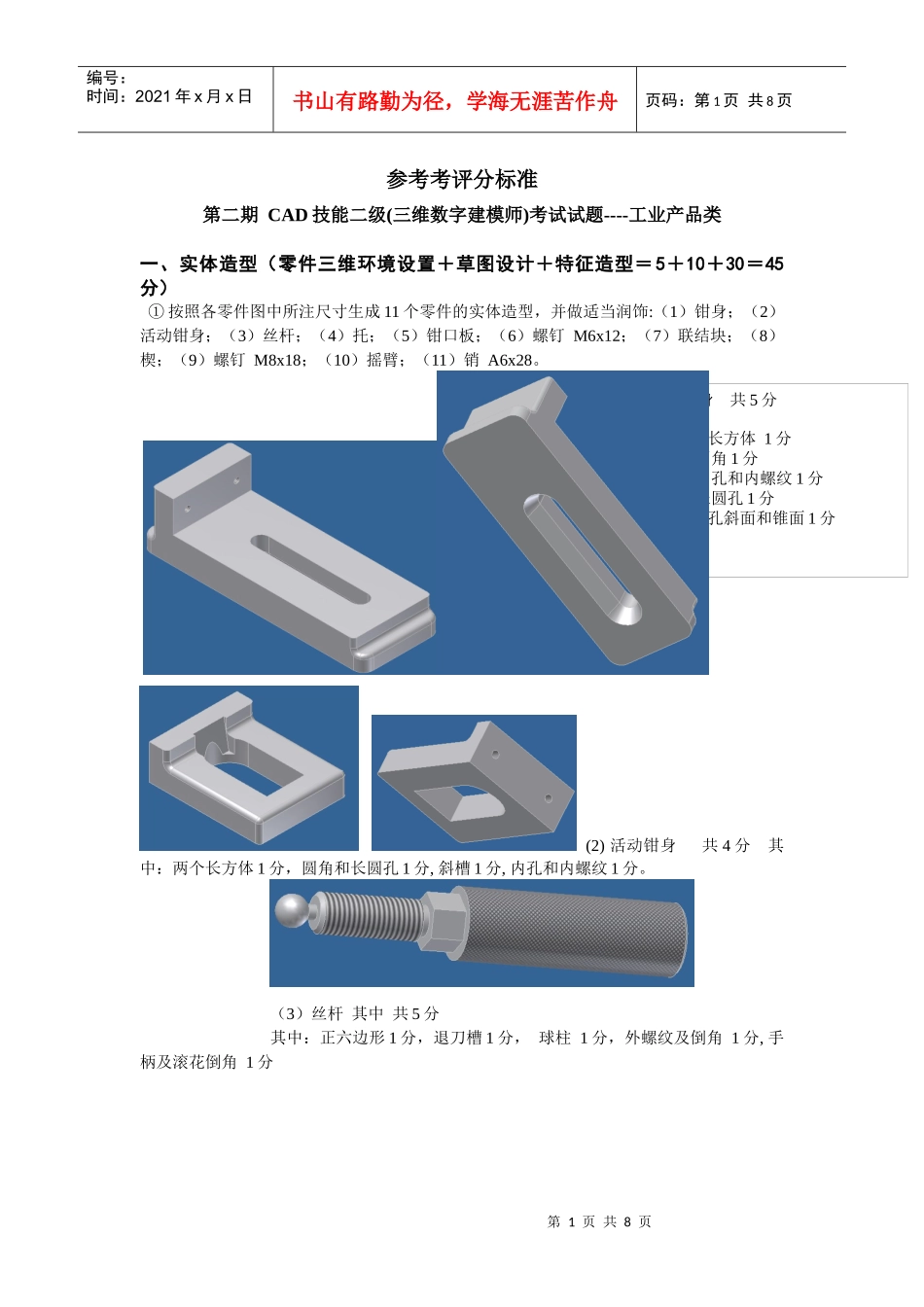

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页参考考评分标准第二期CAD技能二级(三维数字建模师)考试试题----工业产品类一、实体造型（零件三维环境设置＋草图设计＋特征造型＝5＋10＋30＝45分）①按照各零件图中所注尺寸生成11个零件的实体造型，并做适当润饰:（1）钳身；（2）活动钳身；（3）丝杆；（4）托；（5）钳口板；（6）螺钉M6x12；（7）联结块；（8）楔；（9）螺钉M8x18；（10）摇臂；（11）销A6x28。(2)活动钳身共4分其中：两个长方体1分，圆角和长圆孔1分,斜槽1分,内孔和内螺纹1分。（3）丝杆其中共5分其中：正六边形1分，退刀槽1分，球柱1分，外螺纹及倒角1分,手柄及滚花倒角1分(1)钳身共5分其中：两个长方体1分圆角1分内孔和内螺纹1分长圆孔1分长圆孔斜面和锥面1分第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页（5）钳口板共2分其中:长方体1分，阶梯孔1分。（6）螺钉M6x12共3分其中：螺钉头锥台1分，槽1分，螺纹和圆角1分。（7）联结块共7分其中：块体3分，外形圆角2分，两钻孔和内螺纹1分，锥销孔1分。（8）楔共4分其中：楔体1分，外锥面2分，锥面沉孔1分。（4）托共4分其中：两圆柱体和圆角1分空球和空柱1分四个切槽2分第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页（9）螺钉M8x18共3分其中：圆柱锥螺钉头1分，槽1分，螺纹和圆柱1分。（10）摇臂共6分其中：摇臂体1分，螺孔1分，摇臂双耳3分，销孔1分。（11）销A6x28共2分其中：圆锥体1分，球端1分。②用零件名称做为文件名保存在以考生姓名为名称的文件夹中。二、装配（20分）①按照手用虎钳的装配图，将生成的零件实体装配成手用虎钳的装配体;装配共18分其中：（1）钳身定位1分；（2）活动钳身定位1分；（3）钳口板定位2分；（4）螺钉M6x12定位2分；（5）托定定位1分；（6）楔定位2分；（7）联结块定位2分；（8）螺钉M8x18定位2分；（9）摇臂定位2分；（10）销A6x28定位1分；（11）丝杆定位2分。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页②生成爆炸图，拆解顺序要与装配顺序相匹配；生成爆炸图2分③用装配体名称作为文件名保存在考生文件夹中。三、根据手用虎钳装配体生成手用虎钳的二维装配图（25分）要求如下：装配图要求：与所给虎钳装配图上的内容一致。第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页分值分配如下：①视图共17分，其中：A3图纸幅面1分;俯视图主要采用三维模型投影得到,3分;A向视图及标记1分;主视图主要采用三维模型投影得到,共12分。（其中：件1、2、4、7、8、11局部剖2分;实心件3和标准件9不剖2分;主视图剖中剖表达正确，3分;螺钉6周围局部剖2分;不同件的剖面线有区别1分;螺纹装配正确2分。）②标注装配尺寸共3分，其中：尺寸数字为2.5号字，0.5分;每4个尺寸标注正确1分，共2.5分。③明细栏和序号等共5分，其中：技术要求（可用“手用虎钳工作原理”代替，不要求输入全部文字）,填写标题栏文字，1分;零件序号指引线，排列正确，填写明细栏等4分。四、曲面造型（10分）按照奶杯曲面立体的形状，进行三维曲面造型(不要求添加表面图案)。然后用奶杯作为文件名保存在考生文件夹中。分值分配：奶杯把2分奶杯把与杯体连接1分第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页奶杯体3分奶杯口曲面3分整体效果1分第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页2009年第二期CAD技能二级(三维数字建模师)考题评分表----工业产品类考生姓名：考号：总分：试题号得分实体造型（零件三维环境设置＋草图设计＋特征造型＝5＋10＋30＝45分）（1）钳身（共5分）；(2)活动钳身（共4分）；（3）丝杆（共5分）；（4）托（共4分）；（5）钳口板（共2分）；（6）螺钉M6x12（共3分）；（7）联结块（共7分）；（8）楔（共4分）；（9）螺钉M8x18（共3分）；（10）摇臂（共6分...
