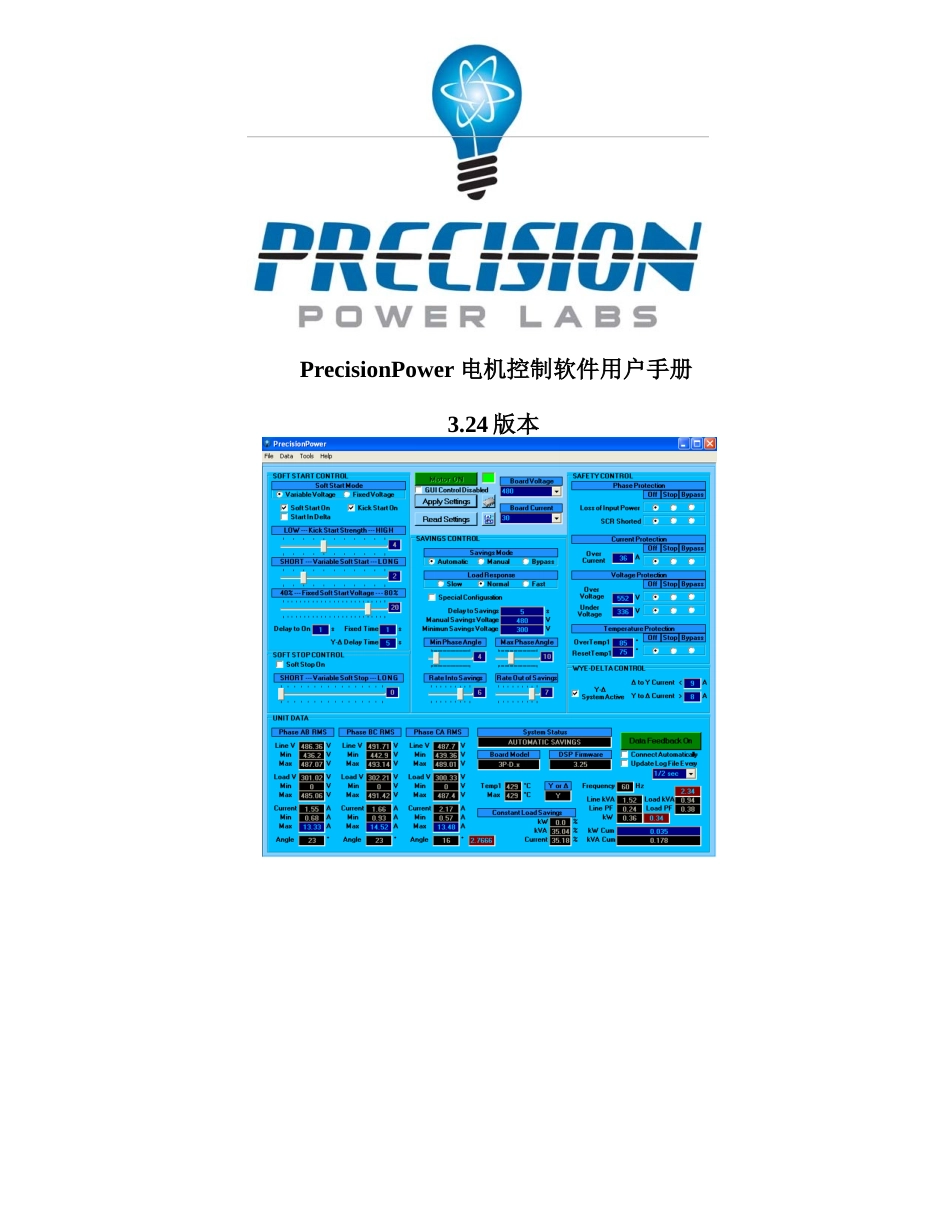

PrecisionPower电机控制软件用户手册324版VIP免费

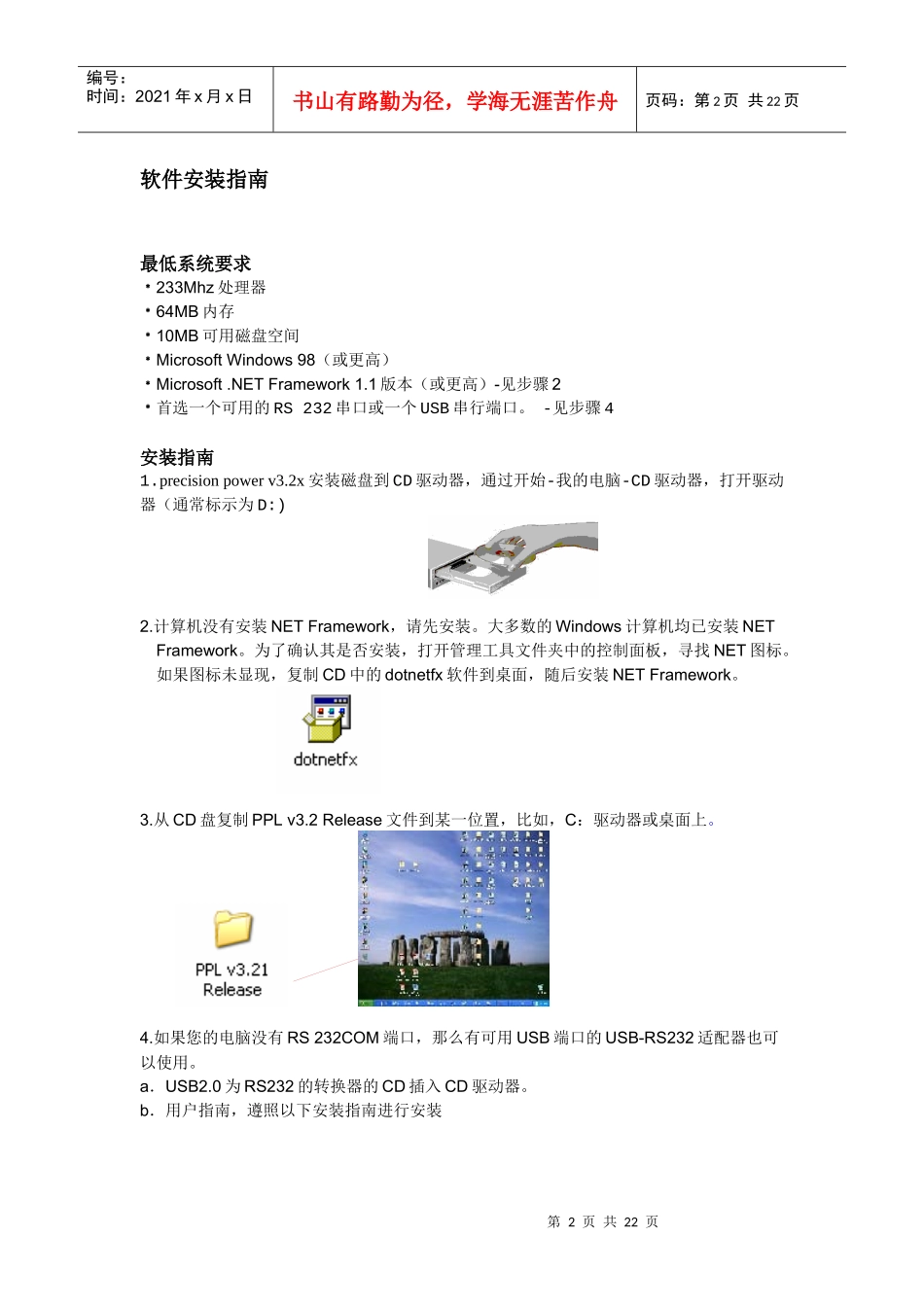

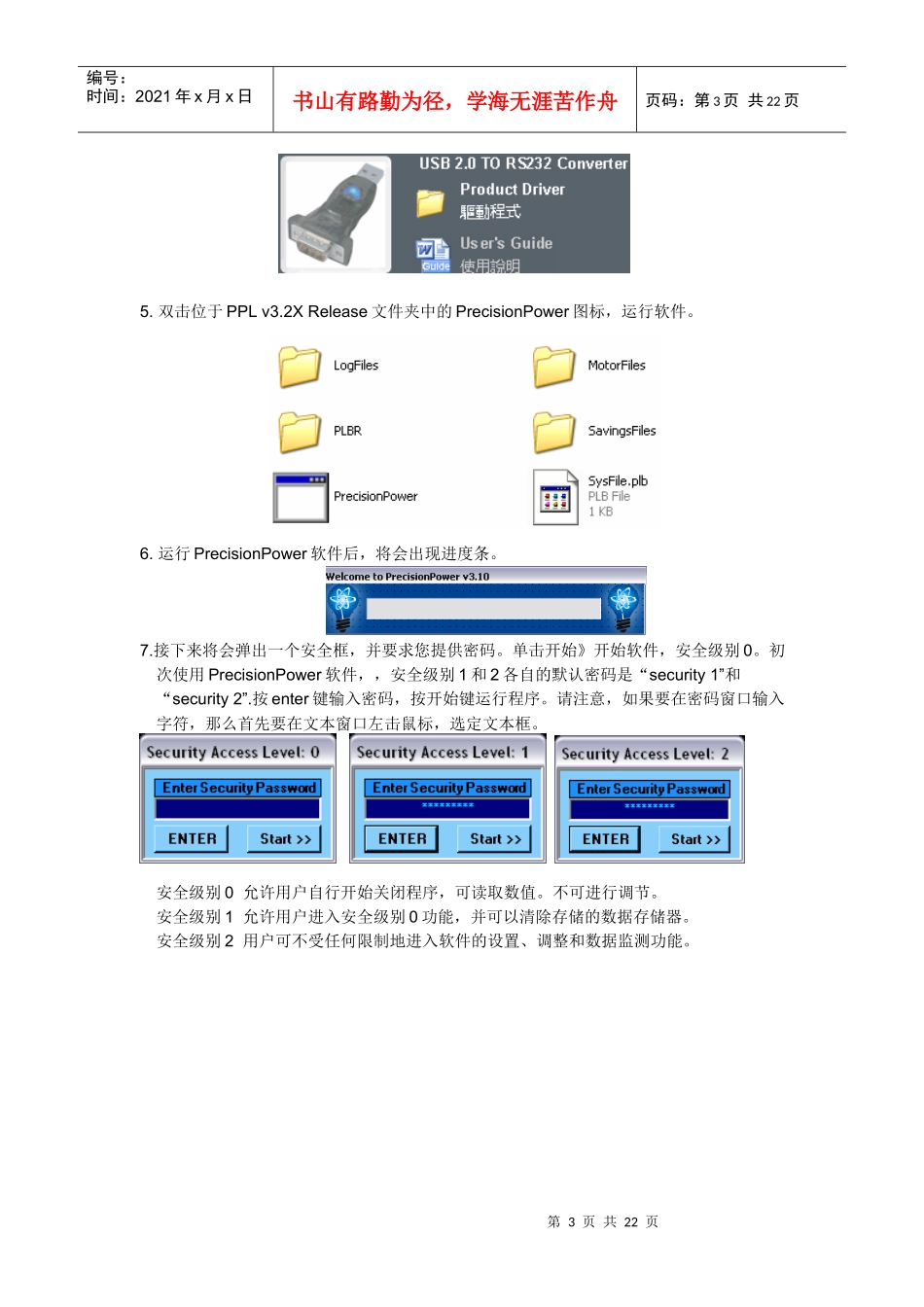

PrecisionPower电机控制软件用户手册3.24版本第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页软件安装指南最低系统要求233Mhz﹡处理器64MB﹡内存10MB﹡可用磁盘空间MicrosoftWi﹡ndows98（或更高）Microsoft.NETFram﹡ework1.1版本（或更高）-见步骤2﹡首选一个可用的RS232串口或一个USB串行端口。-见步骤4安装指南1.precisionpowerv3.2x安装磁盘到CD驱动器，通过开始-我的电脑-CD驱动器，打开驱动器（通常标示为D:)2.计算机没有安装NETFramework，请先安装。大多数的Windows计算机均已安装NETFramework。为了确认其是否安装，打开管理工具文件夹中的控制面板，寻找NET图标。如果图标未显现，复制CD中的dotnetfx软件到桌面，随后安装NETFramework。3.从CD盘复制PPLv3.2Release文件到某一位置，比如，C：驱动器或桌面上。4.如果您的电脑没有RS232COM端口，那么有可用USB端口的USB-RS232适配器也可以使用。a．USB2.0为RS232的转换器的CD插入CD驱动器。b．用户指南，遵照以下安装指南进行安装第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页5.双击位于PPLv3.2XRelease文件夹中的PrecisionPower图标，运行软件。6.运行PrecisionPower软件后，将会出现进度条。7.接下来将会弹出一个安全框，并要求您提供密码。单击开始》开始软件，安全级别0。初次使用PrecisionPower软件，，安全级别1和2各自的默认密码是“security1”和“security2”.按enter键输入密码，按开始键运行程序。请注意，如果要在密码窗口输入字符，那么首先要在文本窗口左击鼠标，选定文本框。安全级别0允许用户自行开始关闭程序，可读取数值。不可进行调节。安全级别1允许用户进入安全级别0功能，并可以清除存储的数据存储器。安全级别2用户可不受任何限制地进入软件的设置、调整和数据监测功能。第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页8.一旦程序运行，在个人电脑监视器里将打开用户界面。9.在工具&安全下拉菜单中，可以使用安全工具进行默认密码的重设。第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页IntegraPower控制器的连接1.将绝缘电缆9管脚的母连接器末端连接到个人电脑上的RS232COM端口上（或者USB-RS232适配器上）,将绝缘电缆的6管脚连接器末端连接到PPL电动机控制器的J8界面端口上。2.将绝缘电缆的6管脚连接器末端连接到PPL电动机控制器的J8界面端口上时，确保其上的Key是朝着电路板的左侧的。.同时将S2上的三个DIP开关设置为OFF，确保控制器处于GUI控制模式。如果任一开关是开启的，那么PrecisionPower软件将禁用，且不会与控制器发生联系。第6页共22页第5页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共22页GUI控制模式为了激活GUI控制模式，与IntegraPower组件发生联系，在组件供电之前，三个DIP开关（S2）必须是关闭的。处于GUI控制模式后，控制器就会忽略开关S2的设置和电路板上的电位器（POT1和POT2）。切断电路板的电源，开启任一开关将其重启，这样组件将会进入电路板控制模式，软件设置将不再适用。当处于GUI控制模式时，电路板将持续正常运行，这点可从工业控制终端（TB1）的可用信号中看出。PrecisionPower界面警告！！！在没有适当的PPL绝缘电缆的情况下，严禁通过接口连接控制器。这样做可能会导致控制器的损坏，人员伤亡，财产损失。严禁使用破损的绝缘电缆，因为破损的电缆可能会暴露浮动在线电压里的金属。第7页共22页第6页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共22页软件界面包括了7大功能：主控制器节能控制器软启动安全控制器软关闭Y-△数据反馈这些功能已在上图的用户界面中分组显示。一些另外的功能可以从左上角的下拉菜单中找到具有蓝色背景的文本框显示的数值可由用户输入。具有黑色背景的文本框显示的数据值为只读值。连接状态指示灯主控制器存储器映射控制连接状态指示灯-指示灯颜色决定了PrecisionPower软...
