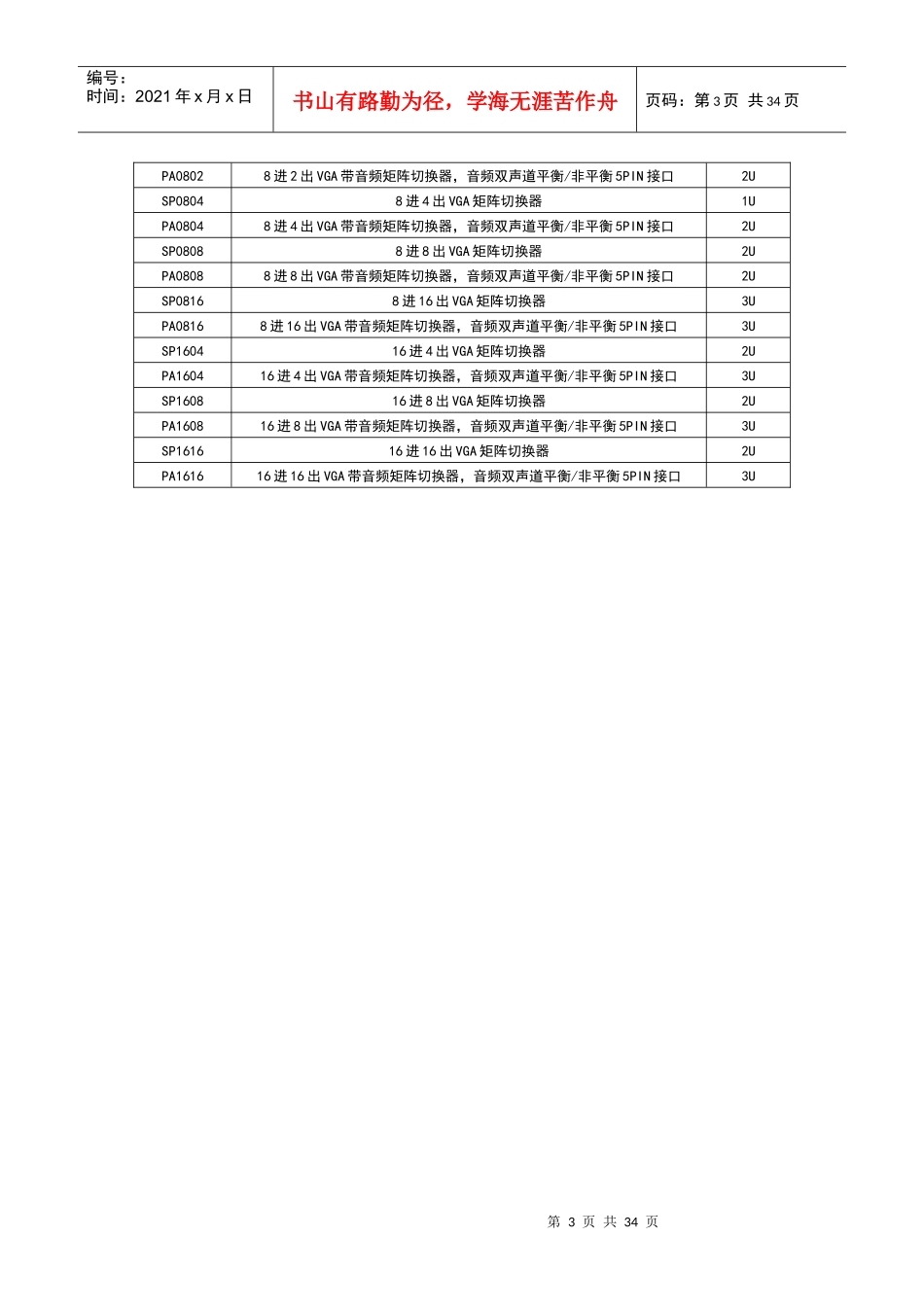

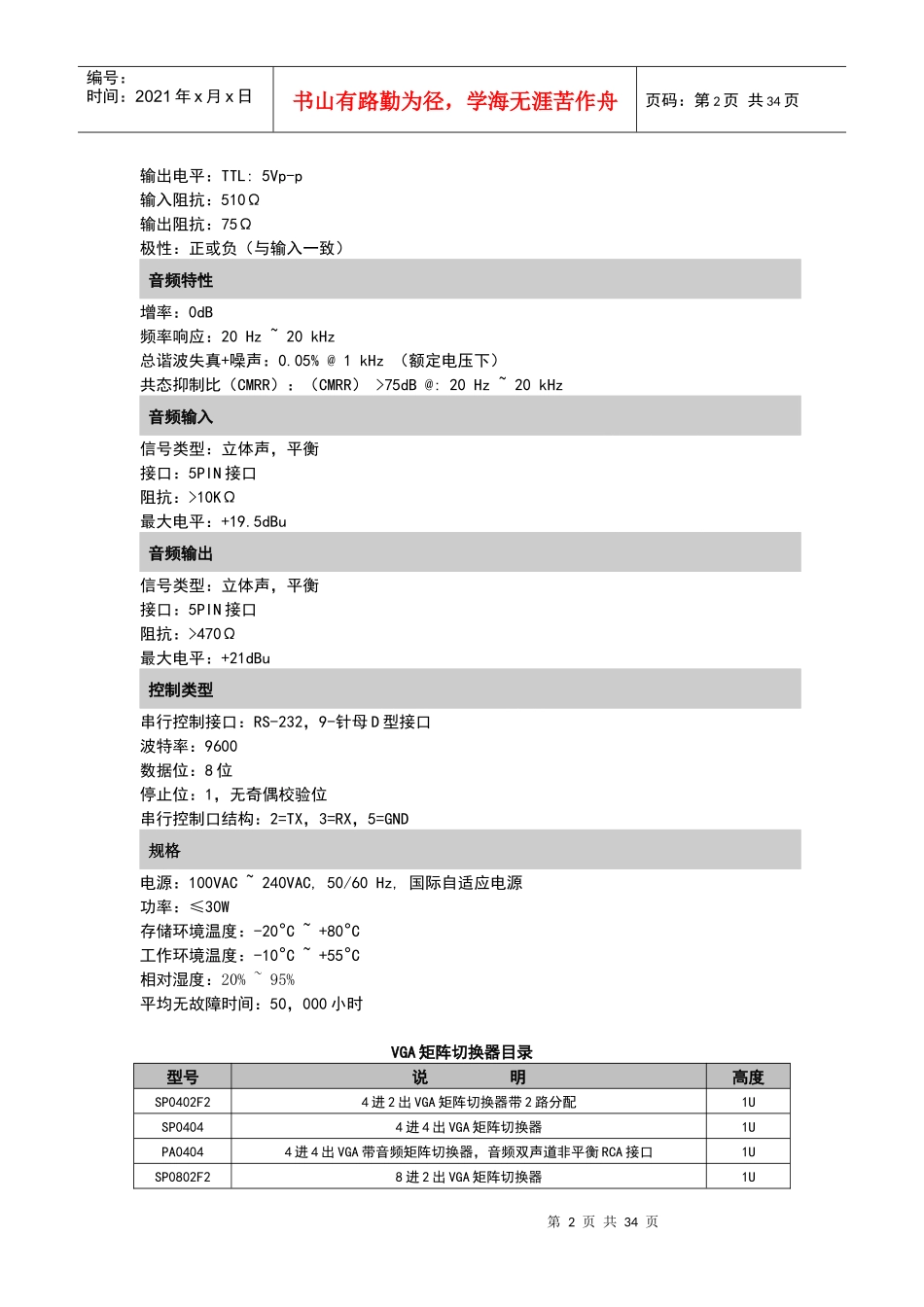

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页VGA矩阵切换器产品介绍：VGA矩阵切换器内部采用高带宽开关芯片，图像清晰无拖影；输入、输出带缓冲设计增强了抗冲击及输出能力；VGA带音频矩阵切换器，音视频可分别控制，音频输入输出采用了平衡方式，大大提高了抗躁声的能力及传输的距离。VGA矩阵切换器机箱采用EMI的结构设计，能有效的防止电磁辐射及电磁波的干扰，性能更加稳定。VGA矩阵切换器内嵌智能控制，采用了独特的处理方式，大大的提高了设备的切换速度；除面板键盘和红外遥控操作外，还提供RS232控制接口，方便用户与各种远端控制设备（如快思聪、AMX、思美特等）配合使用；通过随机提供的软件，可方便设定设备编号，便于多台同型设备共联控制；具备掉电状态保护存储、开机自动恢复记忆的功能。VGA矩阵切换器该系列产品主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。产品性能:VGA特性增益：0dB带宽：350MHz（-3dB）满载微分相位：0.05º@4.43MHz微分增益：0.05%@4.43MHz最大传播延时：5nS(±1nS)切换速度：≤180nSVGA输入信号类型：VGA信号接口：VGAD型15针最小电平：0.5Vp-p最大电平：1.0Vp-p阻抗：75Ω回波损耗：-30dB@5MHzVGA输出信号类型：VGA信号接口：VGAD型15针输出电平：0.7Vp-p阻抗：75Ω回波损耗：直流补偿：最大5mV同步信号特性输入/输出信号类型：TTL输入电平：0V-5Vp-p第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页输出电平：TTL:5Vp-p输入阻抗：510Ω输出阻抗：75Ω极性：正或负（与输入一致）音频特性增率：0dB频率响应：20Hz~20kHz总谐波失真+噪声：0.05%@1kHz（额定电压下）共态抑制比（CMRR）：（CMRR）>75dB@:20Hz~20kHz音频输入信号类型：立体声，平衡接口：5PIN接口阻抗：>10KΩ最大电平：+19.5dBu音频输出信号类型：立体声，平衡接口：5PIN接口阻抗：>470Ω最大电平：+21dBu控制类型串行控制接口：RS-232，9-针母D型接口波特率：9600数据位：8位停止位：1，无奇偶校验位串行控制口结构：2=TX，3=RX，5=GND规格电源：100VAC~240VAC,50/60Hz,国际自适应电源功率：≤30W存储环境温度：-20°C~+80°C工作环境温度：-10°C~+55°C相对湿度：20%~95%平均无故障时间：50，000小时VGA矩阵切换器目录型号说明高度SP0402F24进2出VGA矩阵切换器带2路分配1USP04044进4出VGA矩阵切换器1UPA04044进4出VGA带音频矩阵切换器，音频双声道非平衡RCA接口1USP0802F28进2出VGA矩阵切换器1U第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页PA08028进2出VGA带音频矩阵切换器，音频双声道平衡/非平衡5PIN接口2USP08048进4出VGA矩阵切换器1UPA08048进4出VGA带音频矩阵切换器，音频双声道平衡/非平衡5PIN接口2USP08088进8出VGA矩阵切换器2UPA08088进8出VGA带音频矩阵切换器，音频双声道平衡/非平衡5PIN接口2USP08168进16出VGA矩阵切换器3UPA08168进16出VGA带音频矩阵切换器，音频双声道平衡/非平衡5PIN接口3USP160416进4出VGA矩阵切换器2UPA160416进4出VGA带音频矩阵切换器，音频双声道平衡/非平衡5PIN接口3USP160816进8出VGA矩阵切换器2UPA160816进8出VGA带音频矩阵切换器，音频双声道平衡/非平衡5PIN接口3USP161616进16出VGA矩阵切换器2UPA161616进16出VGA带音频矩阵切换器，音频双声道平衡/非平衡5PIN接口3U第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页RGBHV矩阵切换器系列产品介绍：RGBHV矩阵切换器内部采用高带宽开关芯片，图像清晰无拖影；输入、输出带缓冲设计，增强了抗冲击及输出能力；RGBHV带音频矩阵切换器，音视频可分别控制，音频输入输出采用了平衡方式，大大提高了抗躁声的能力及传输的距离。RGBHV矩阵切换器机箱采用EMI的结构设计，能有效的防止电磁辐射及电磁波的干扰，性能更加稳定；RGBHV矩阵切换器内嵌智能控制，采用了独特的处理方式，大大的提高了设备的切换速度；除面板键盘和红外遥控操作外，还提供RS232控...
