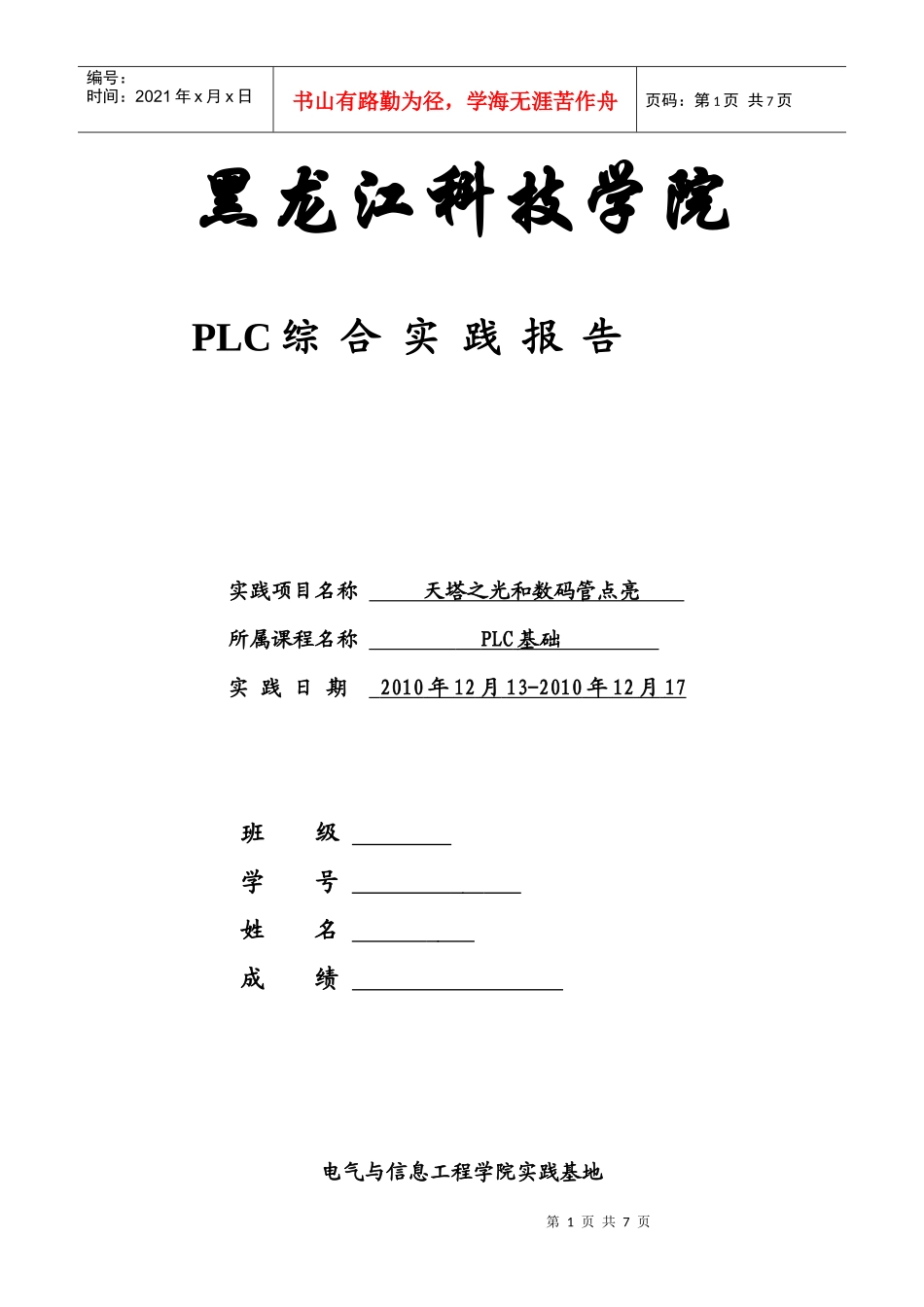

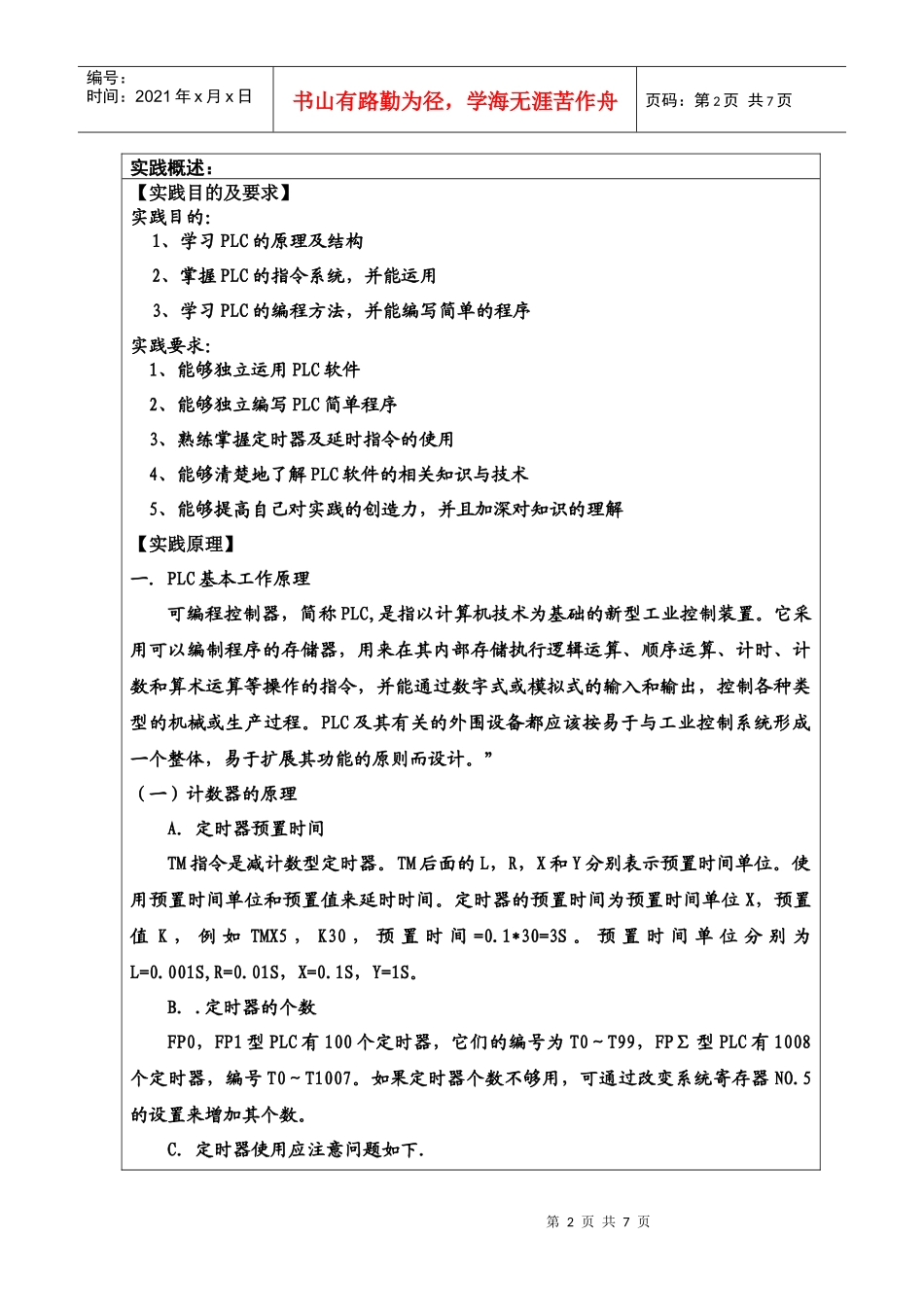

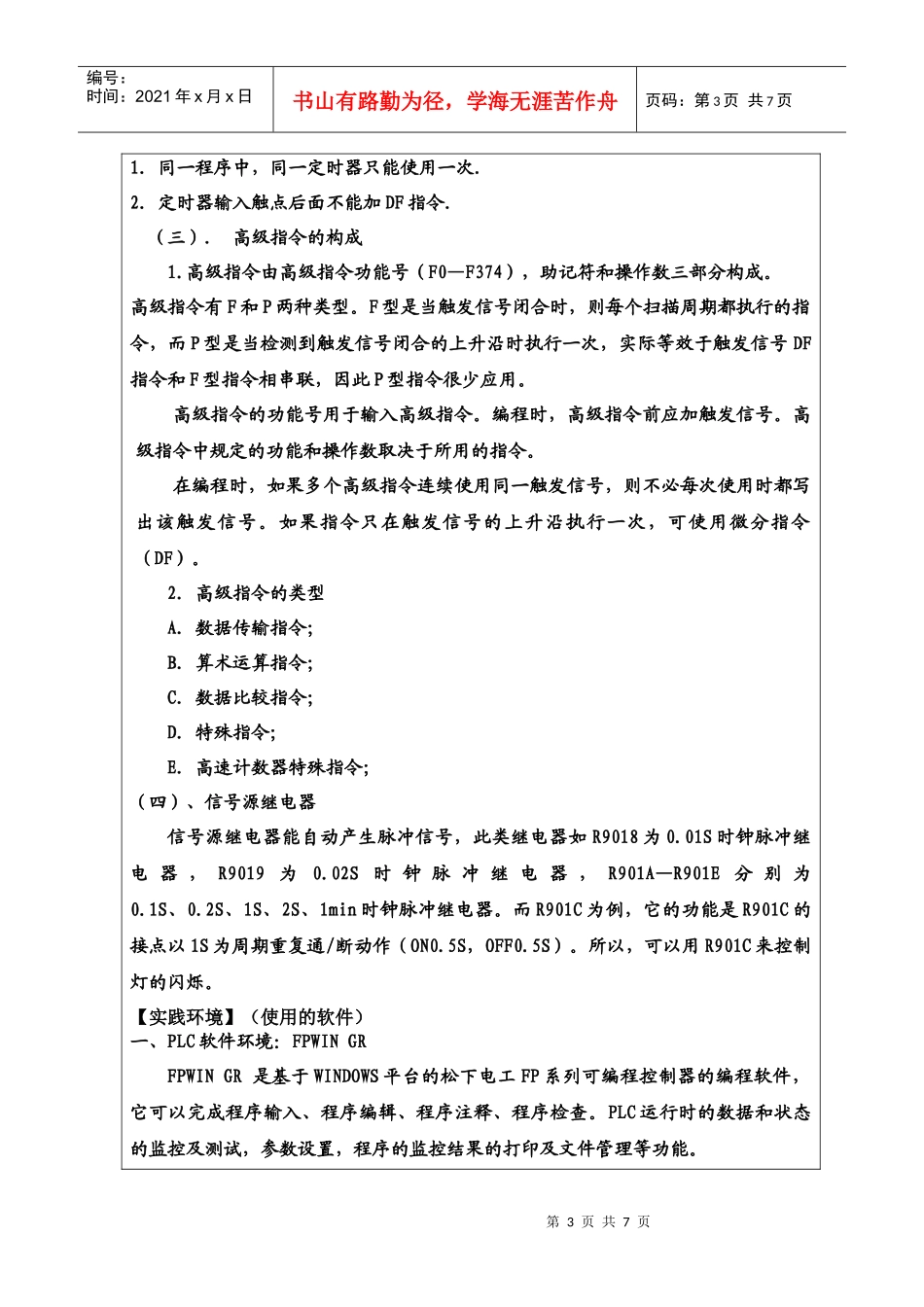

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页黑龙江科技学院PLC综合实践报告实践项目名称天塔之光和数码管点亮所属课程名称PLC基础实践日期2010年12月13-2010年12月17班级学号姓名成绩电气与信息工程学院实践基地第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页实践概述：【实践目的及要求】实践目的：1、学习PLC的原理及结构2、掌握PLC的指令系统，并能运用3、学习PLC的编程方法，并能编写简单的程序实践要求：1、能够独立运用PLC软件2、能够独立编写PLC简单程序3、熟练掌握定时器及延时指令的使用4、能够清楚地了解PLC软件的相关知识与技术5、能够提高自己对实践的创造力，并且加深对知识的理解【实践原理】一．PLC基本工作原理可编程控制器，简称PLC,是指以计算机技术为基础的新型工业控制装置。它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。PLC及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。”（一）计数器的原理A．定时器预置时间TM指令是减计数型定时器。TM后面的L，R，X和Y分别表示预置时间单位。使用预置时间单位和预置值来延时时间。定时器的预置时间为预置时间单位X，预置值K，例如TMX5，K30，预置时间=0.1*30=3S。预置时间单位分别为L=0.001S,R=0.01S，X=0.1S，Y=1S。B．.定时器的个数FP0，FP1型PLC有100个定时器，它们的编号为T0～T99，FPΣ型PLC有1008个定时器，编号T0～T1007。如果定时器个数不够用，可通过改变系统寄存器NO.5的设置来增加其个数。C．定时器使用应注意问题如下．第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页1．同一程序中，同一定时器只能使用一次．2．定时器输入触点后面不能加DF指令．（三）．高级指令的构成1.高级指令由高级指令功能号（F0—F374），助记符和操作数三部分构成。高级指令有F和P两种类型。F型是当触发信号闭合时，则每个扫描周期都执行的指令，而P型是当检测到触发信号闭合的上升沿时执行一次，实际等效于触发信号DF指令和F型指令相串联，因此P型指令很少应用。高级指令的功能号用于输入高级指令。编程时，高级指令前应加触发信号。高级指令中规定的功能和操作数取决于所用的指令。在编程时，如果多个高级指令连续使用同一触发信号，则不必每次使用时都写出该触发信号。如果指令只在触发信号的上升沿执行一次，可使用微分指令（DF）。2．高级指令的类型A．数据传输指令；B．算术运算指令；C．数据比较指令；D．特殊指令；E．高速计数器特殊指令；（四）、信号源继电器信号源继电器能自动产生脉冲信号，此类继电器如R9018为0.01S时钟脉冲继电器，R9019为0.02S时钟脉冲继电器，R901A—R901E分别为0.1S、0.2S、1S、2S、1min时钟脉冲继电器。而R901C为例，它的功能是R901C的接点以1S为周期重复通/断动作（ON0.5S，OFF0.5S）。所以，可以用R901C来控制灯的闪烁。【实践环境】（使用的软件）一、PLC软件环境：FPWINGRFPWINGR是基于WINDOWS平台的松下电工FP系列可编程控制器的编程软件，它可以完成程序输入、程序编辑、程序注释、程序检查。PLC运行时的数据和状态的监控及测试，参数设置，程序的监控结果的打印及文件管理等功能。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页A.启动FPWINGR进入FPWINGR工作界面。B.参数设置设置新建程序的各种参数，包括设置PLC类型、TPWINGR与外设的通信参数、系统寄存器参数等等。C.设置编程方式FPWINGR提供了三种编程方式：符号梯形图、布尔梯形图和布尔非梯形图。所有方式均支持松下电工各种型号的PLC。D.编辑程序FPWINGR提供了发亮的编辑功能，包括输入、插入、删除、查找等，利用这些功能即可编辑程序。E.转换程序编辑程序后，必须对程序进行转换，转换为PLC可处理的机器码程序，否则一旦退出编辑状态，没有转换的程序将会丢失...
