SCDMA基站安装规范及流程VIP免费

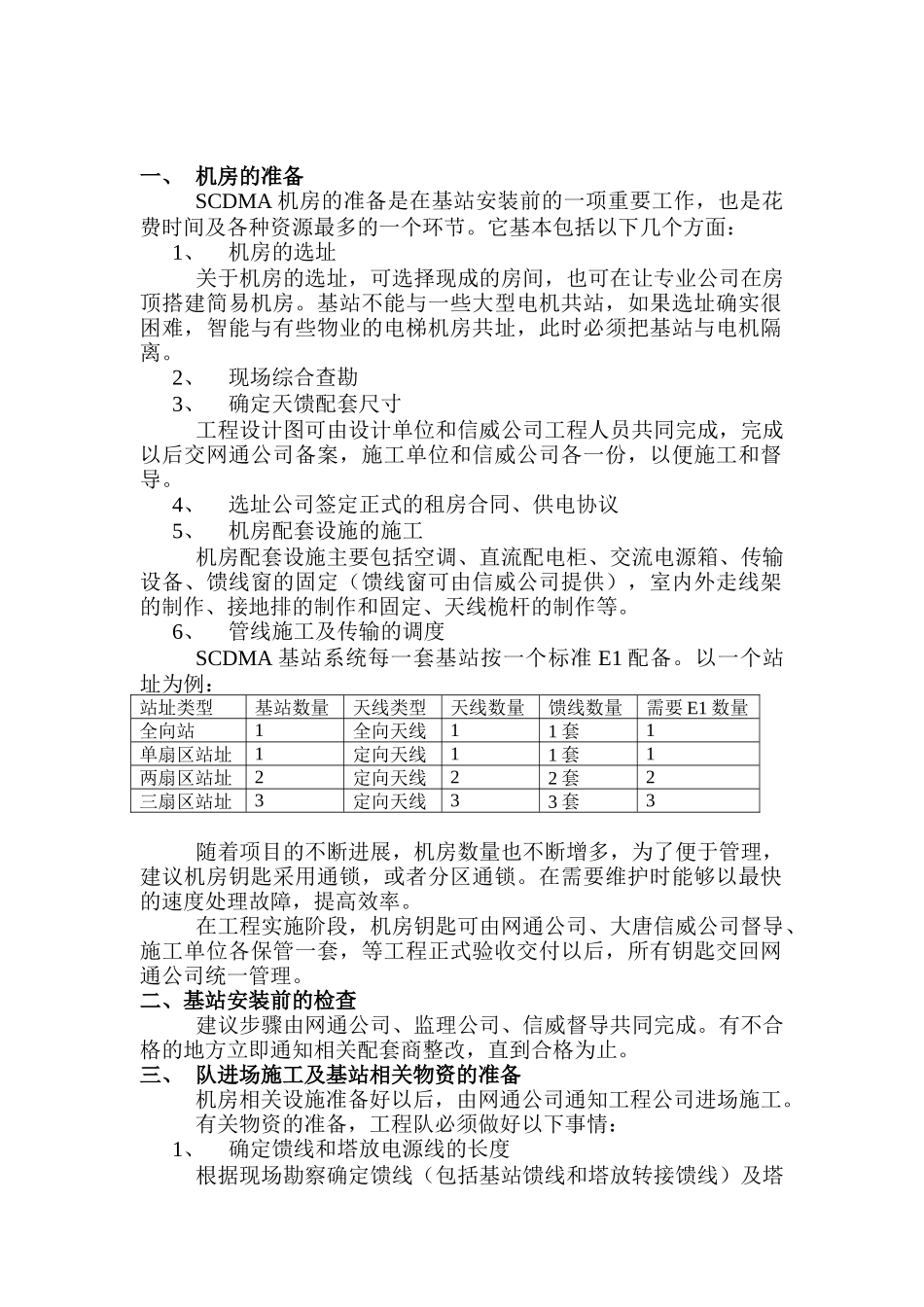

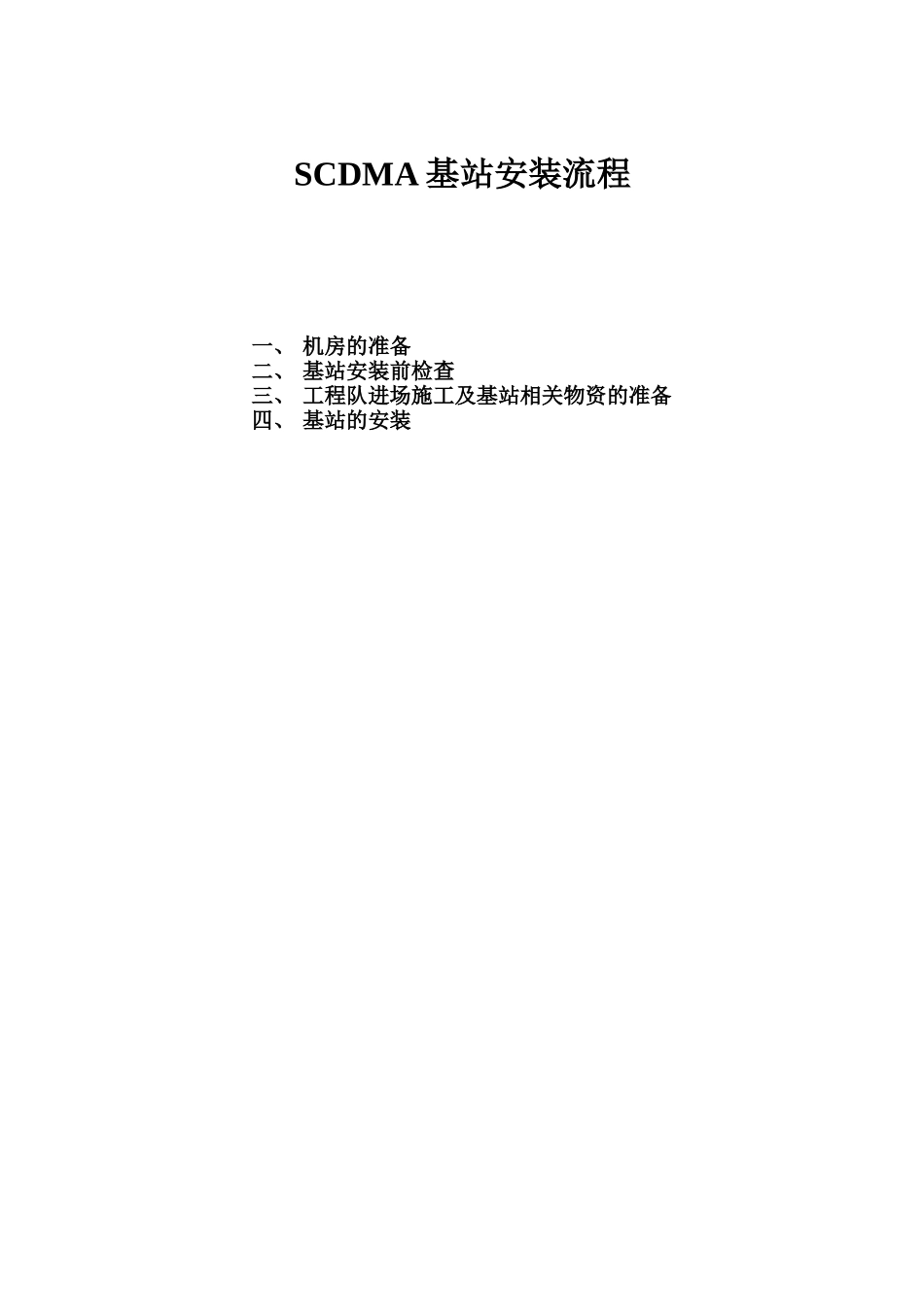

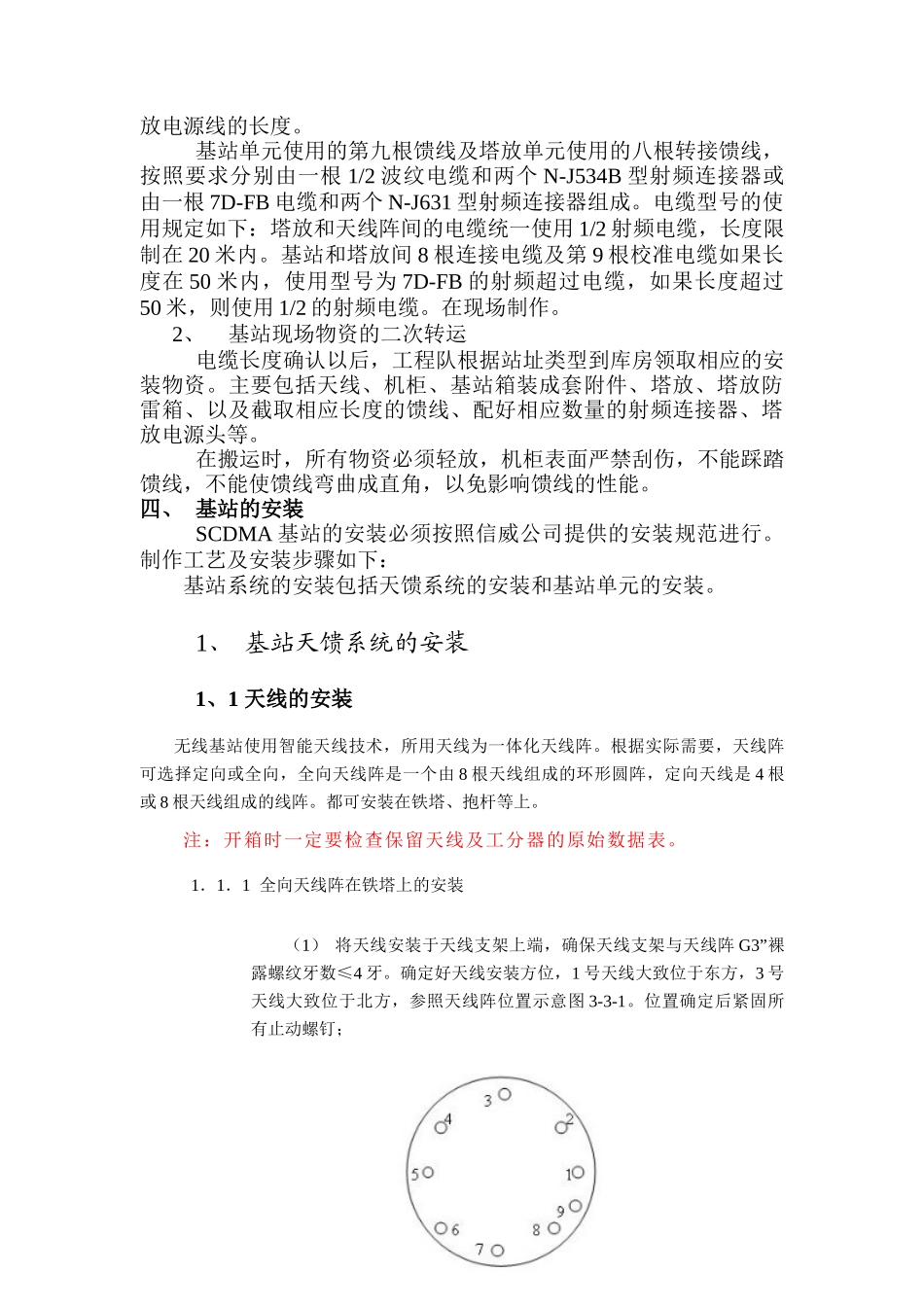

SCDMA基站安装流程一、机房的准备二、基站安装前检查三、工程队进场施工及基站相关物资的准备四、基站的安装一、机房的准备SCDMA机房的准备是在基站安装前的一项重要工作，也是花费时间及各种资源最多的一个环节。它基本包括以下几个方面：1、机房的选址关于机房的选址，可选择现成的房间，也可在让专业公司在房顶搭建简易机房。基站不能与一些大型电机共站，如果选址确实很困难，智能与有些物业的电梯机房共址，此时必须把基站与电机隔离。2、现场综合查勘3、确定天馈配套尺寸工程设计图可由设计单位和信威公司工程人员共同完成，完成以后交网通公司备案，施工单位和信威公司各一份，以便施工和督导。4、选址公司签定正式的租房合同、供电协议5、机房配套设施的施工机房配套设施主要包括空调、直流配电柜、交流电源箱、传输设备、馈线窗的固定（馈线窗可由信威公司提供），室内外走线架的制作、接地排的制作和固定、天线桅杆的制作等。6、管线施工及传输的调度SCDMA基站系统每一套基站按一个标准E1配备。以一个站址为例：随着项目的不断进展，机房数量也不断增多，为了便于管理，建议机房钥匙采用通锁，或者分区通锁。在需要维护时能够以最快的速度处理故障，提高效率。在工程实施阶段，机房钥匙可由网通公司、大唐信威公司督导、施工单位各保管一套，等工程正式验收交付以后，所有钥匙交回网通公司统一管理。二、基站安装前的检查建议步骤由网通公司、监理公司、信威督导共同完成。有不合格的地方立即通知相关配套商整改，直到合格为止。三、队进场施工及基站相关物资的准备机房相关设施准备好以后，由网通公司通知工程公司进场施工。有关物资的准备，工程队必须做好以下事情：1、确定馈线和塔放电源线的长度根据现场勘察确定馈线（包括基站馈线和塔放转接馈线）及塔站址类型基站数量天线类型天线数量馈线数量需要E1数量全向站1全向天线11套1单扇区站址1定向天线11套1两扇区站址2定向天线22套2三扇区站址3定向天线33套3放电源线的长度。基站单元使用的第九根馈线及塔放单元使用的八根转接馈线，按照要求分别由一根1/2波纹电缆和两个N-J534B型射频连接器或由一根7D-FB电缆和两个N-J631型射频连接器组成。电缆型号的使用规定如下：塔放和天线阵间的电缆统一使用1/2射频电缆，长度限制在20米内。基站和塔放间8根连接电缆及第9根校准电缆如果长度在50米内，使用型号为7D-FB的射频超过电缆，如果长度超过50米，则使用1/2的射频电缆。在现场制作。2、基站现场物资的二次转运电缆长度确认以后，工程队根据站址类型到库房领取相应的安装物资。主要包括天线、机柜、基站箱装成套附件、塔放、塔放防雷箱、以及截取相应长度的馈线、配好相应数量的射频连接器、塔放电源头等。在搬运时，所有物资必须轻放，机柜表面严禁刮伤，不能踩踏馈线，不能使馈线弯曲成直角，以免影响馈线的性能。四、基站的安装SCDMA基站的安装必须按照信威公司提供的安装规范进行。制作工艺及安装步骤如下：基站系统的安装包括天馈系统的安装和基站单元的安装。1、基站天馈系统的安装1、1天线的安装无线基站使用智能天线技术，所用天线为一体化天线阵。根据实际需要，天线阵可选择定向或全向，全向天线阵是一个由8根天线组成的环形圆阵，定向天线是4根或8根天线组成的线阵。都可安装在铁塔、抱杆等上。注：开箱时一定要检查保留天线及工分器的原始数据表。1．1．1全向天线阵在铁塔上的安装（1）将天线安装于天线支架上端，确保天线支架与天线阵G3”裸露螺纹牙数≤4牙。确定好天线安装方位，1号天线大致位于东方，3号天线大致位于北方，参照天线阵位置示意图3-3-1。位置确定后紧固所有止动螺钉；图天线阵位置示意图（2）1-8根短馈线在安装准备时已与天线阵连接，将第9根长馈线连接到天线阵第9个馈线接头座上。在馈线射频连接器处用防水胶带由上至下再由下至上裹缠两层，裹缠时应按照防水胶带使用说明中的拉长比例操作，再用绝缘胶带做相同处理，最后均匀涂抹上硅胶；（3）安装防雨罩，并紧固所有螺钉；（4）将支架伸出铁塔安装点2米距离，确保天线垂直后能用抱箍紧固。抱箍支架的角铁应≥60×60㎜；（5）将9根馈线用扎...
