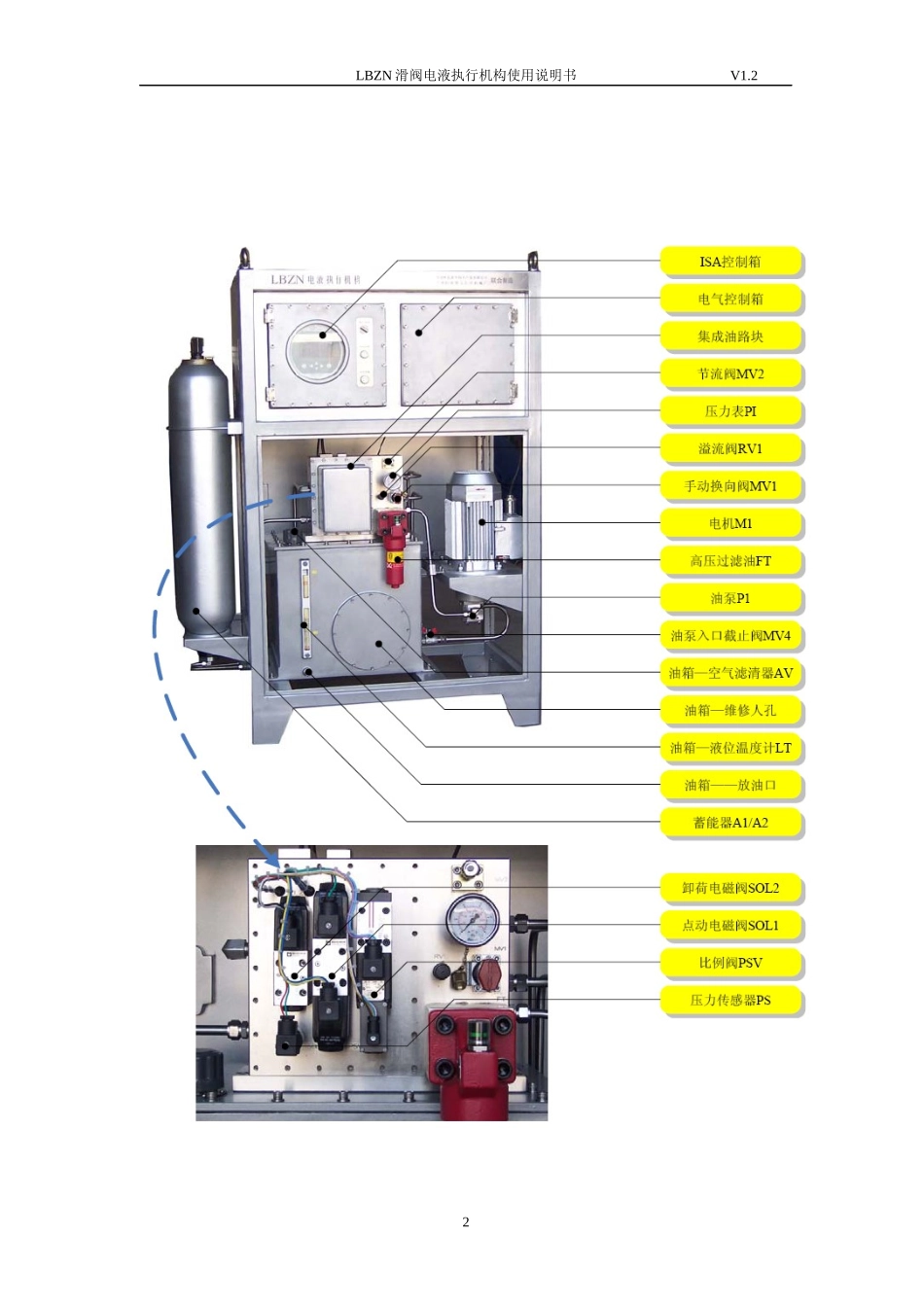

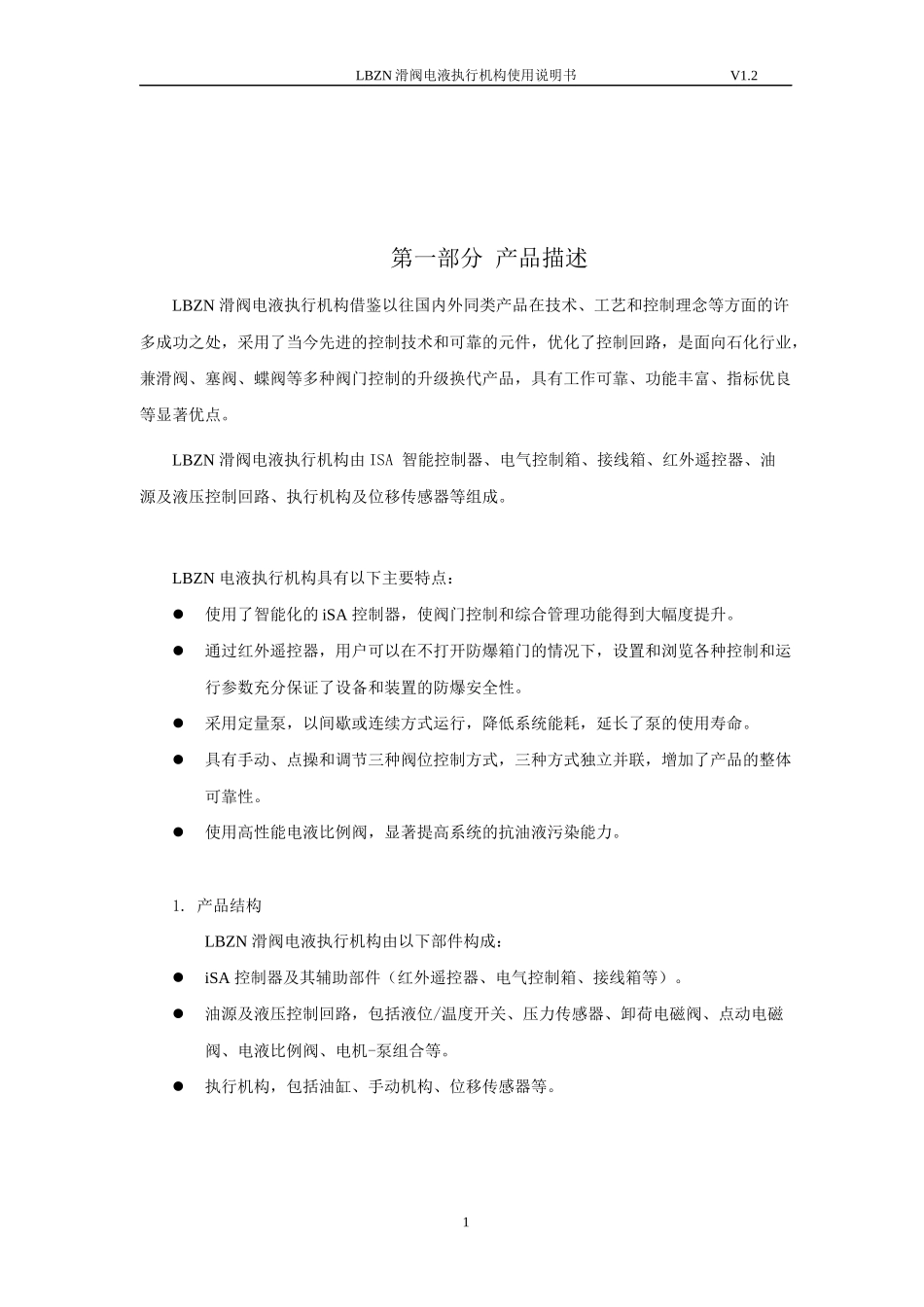

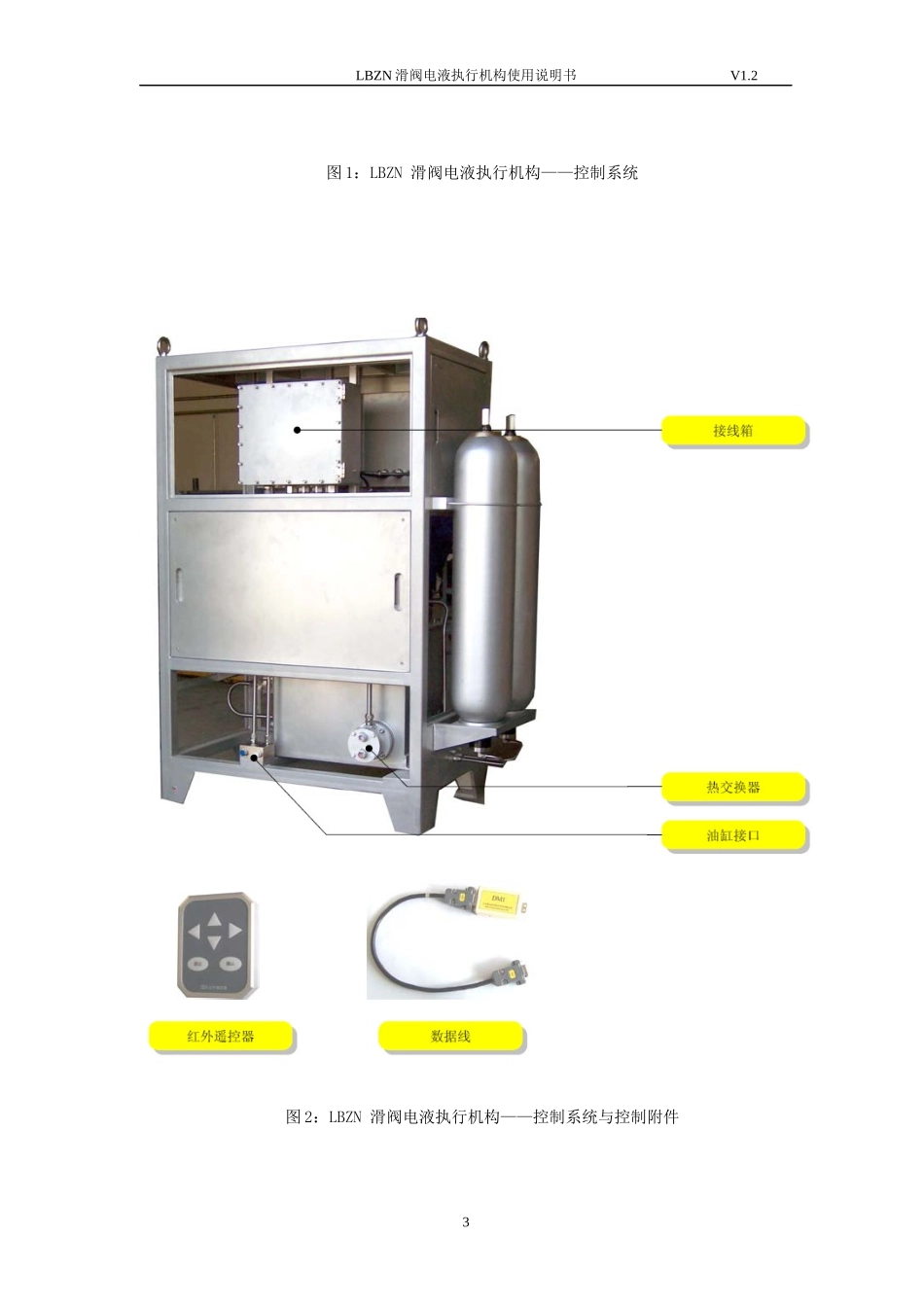

LBZN滑阀电液执行机构使用说明书V1.2第一部分产品描述LBZN滑阀电液执行机构借鉴以往国内外同类产品在技术、工艺和控制理念等方面的许多成功之处，采用了当今先进的控制技术和可靠的元件，优化了控制回路，是面向石化行业，兼滑阀、塞阀、蝶阀等多种阀门控制的升级换代产品，具有工作可靠、功能丰富、指标优良等显著优点。LBZN滑阀电液执行机构由ISA智能控制器、电气控制箱、接线箱、红外遥控器、油源及液压控制回路、执行机构及位移传感器等组成。LBZN电液执行机构具有以下主要特点：使用了智能化的iSA控制器，使阀门控制和综合管理功能得到大幅度提升。通过红外遥控器，用户可以在不打开防爆箱门的情况下，设置和浏览各种控制和运行参数充分保证了设备和装置的防爆安全性。采用定量泵，以间歇或连续方式运行，降低系统能耗，延长了泵的使用寿命。具有手动、点操和调节三种阀位控制方式，三种方式独立并联，增加了产品的整体可靠性。使用高性能电液比例阀，显著提高系统的抗油液污染能力。1.产品结构LBZN滑阀电液执行机构由以下部件构成：iSA控制器及其辅助部件（红外遥控器、电气控制箱、接线箱等）。油源及液压控制回路，包括液位/温度开关、压力传感器、卸荷电磁阀、点动电磁阀、电液比例阀、电机-泵组合等。执行机构，包括油缸、手动机构、位移传感器等。1LBZN滑阀电液执行机构使用说明书V1.22LBZN滑阀电液执行机构使用说明书V1.2图1：LBZN滑阀电液执行机构——控制系统图2：LBZN滑阀电液执行机构——控制系统与控制附件3LBZN滑阀电液执行机构使用说明书V1.24图3：LBZN滑阀电液执行机构——手动机构部分LBZN滑阀电液执行机构使用说明书V1.25LBZN滑阀电液执行机构使用说明书V1.22.技术规格2.1.技术指标非线性度≤1/1000重复性≤1/1000灵敏度≤1/1000调节速度（Φ100油缸，全行程平均值）≥50mm/s自保速度（Φ100油缸，全行程平均值）≥100mm/s额定推力（Φ100油缸）6-7T额定拉力（Φ100油缸）5-7T额定推力（Φ120油缸）10-14T额定拉力（Φ120油缸）8-12T2.2.工作参数输入信号4～20mA，带变压器隔离，耐压1KV阀位回讯/备用回讯4～20mA，带变压器隔离，耐压1KV，无源负载开关量控制指令干触点，触点容量：1A/30VDC开关量回讯信号干触点：SPST，触点容量：1A/30VDC系统压力8～12MPa蓄能器充气压力5.5MPa泵排量6.1ml/r液压油L-HM32控制器供电220VAC，100W6LBZN滑阀电液执行机构使用说明书V1.2电机供电380VAC，每台电机3KW电机转速1410r/min工作环境温度-20℃～50℃防爆等级ExdIIBT43.工作原理图4：LBZN滑阀电液执行机构系统框图7图5：LBZN滑阀电液执行机构系统原理图图中所注，为用户定制的双泵配置。LBZN滑阀电液执行机构使用说明书V1.28LBZN滑阀电液执行机构使用说明书V1.23.1.压力控制功能LBZN具有灵活的系统压力控制功能，根据阀门动作的频度不同，用户可以将泵设置为间歇运行方式和连续运行方式。3.1.1.泵的间隙式工作方式泵的间歇式工作是指，iSA控制器根据系统的压力变化，自动控制电机-泵的运行和停止：iSA控制器通过压力传感器PS1实时采集系统压力数据，当系统压力低于压力低限（可设）时，输出控制信号控制电机-泵组合M1-P1启动运转，为油缸SFG动作提供压力，同时向蓄能器A1和A2补压。当系统压力高于压力高限（可设）时，iSA输出控制信号控制电机-泵组合M1-P1停止运转，系统依靠蓄能器A1和A2储存的液压能量保证油缸SFG动作，直到系统压力低于压力低限时再次启动M1-P1。以上电机-泵的启停过程自动切换，循环往复。该过程由iSA控制器综合控制。泵的间歇式工作方式，特别适用于阀门动作频度较低的工况，如装置处于平稳运行状态。泵的间歇式工作方式具有以下优点：节约能源。泵的实际运行时间很短，大大延长了泵的使用寿命。发热很小，有利于液压油的品质稳定，大大延缓橡胶密封件的老化周期。3.1.2.泵的连续式工作方式泵的连续运行方式是指，泵连续运行，iSA控制器根据系统压力的变化，自动使卸荷电9LBZN滑阀电液执行机构使用说明书V1.2磁阀通电或断电，从而使泵处于补压-卸荷的交替变化之中：iSA控制器通过压力传感器PS1实时采集系统压力数据...
