Petrel建模流程VIP免费

Petrel建模流程_第1页
1/62
Petrel建模流程_第2页
2/62
Petrel建模流程_第3页
3/62

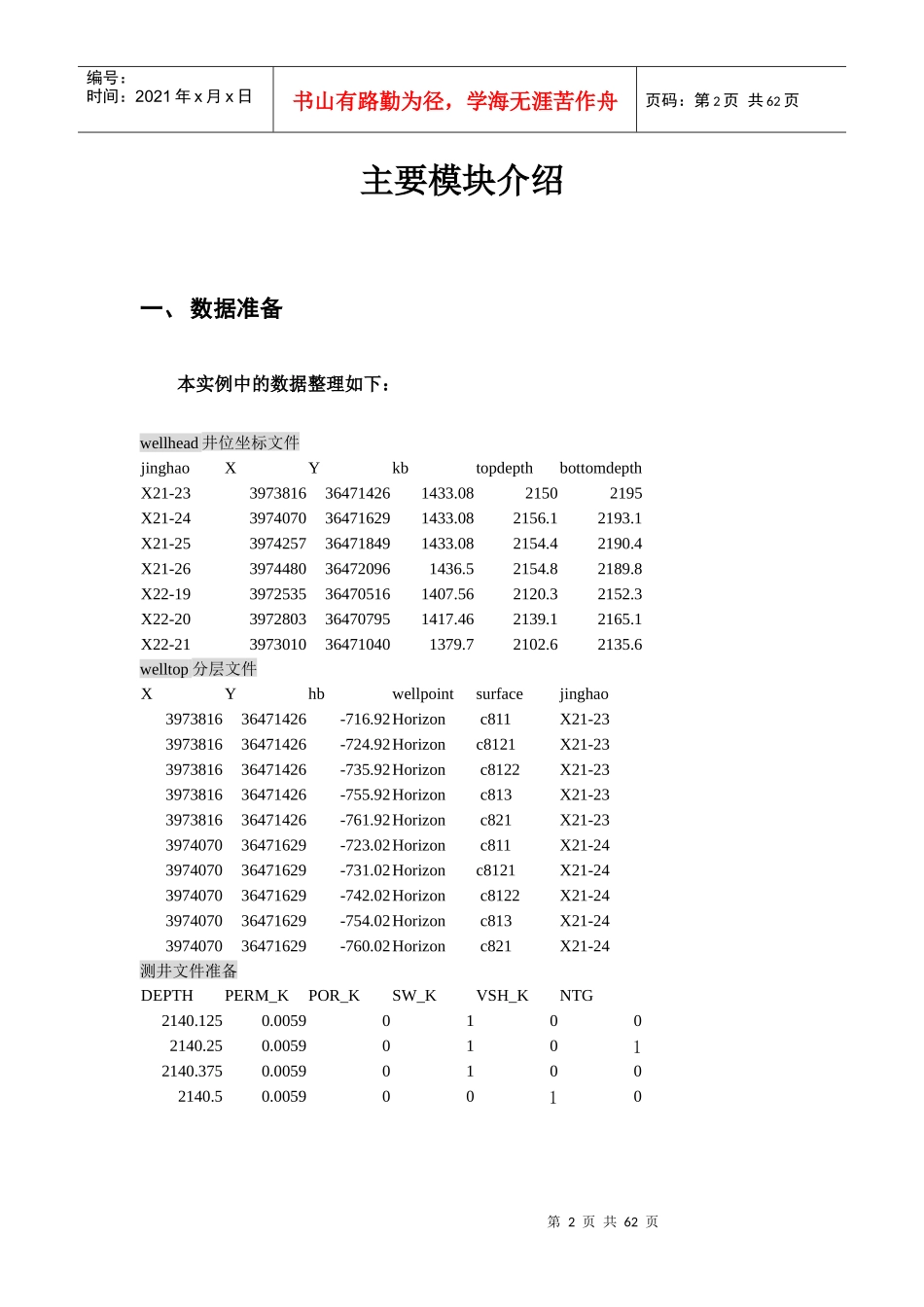

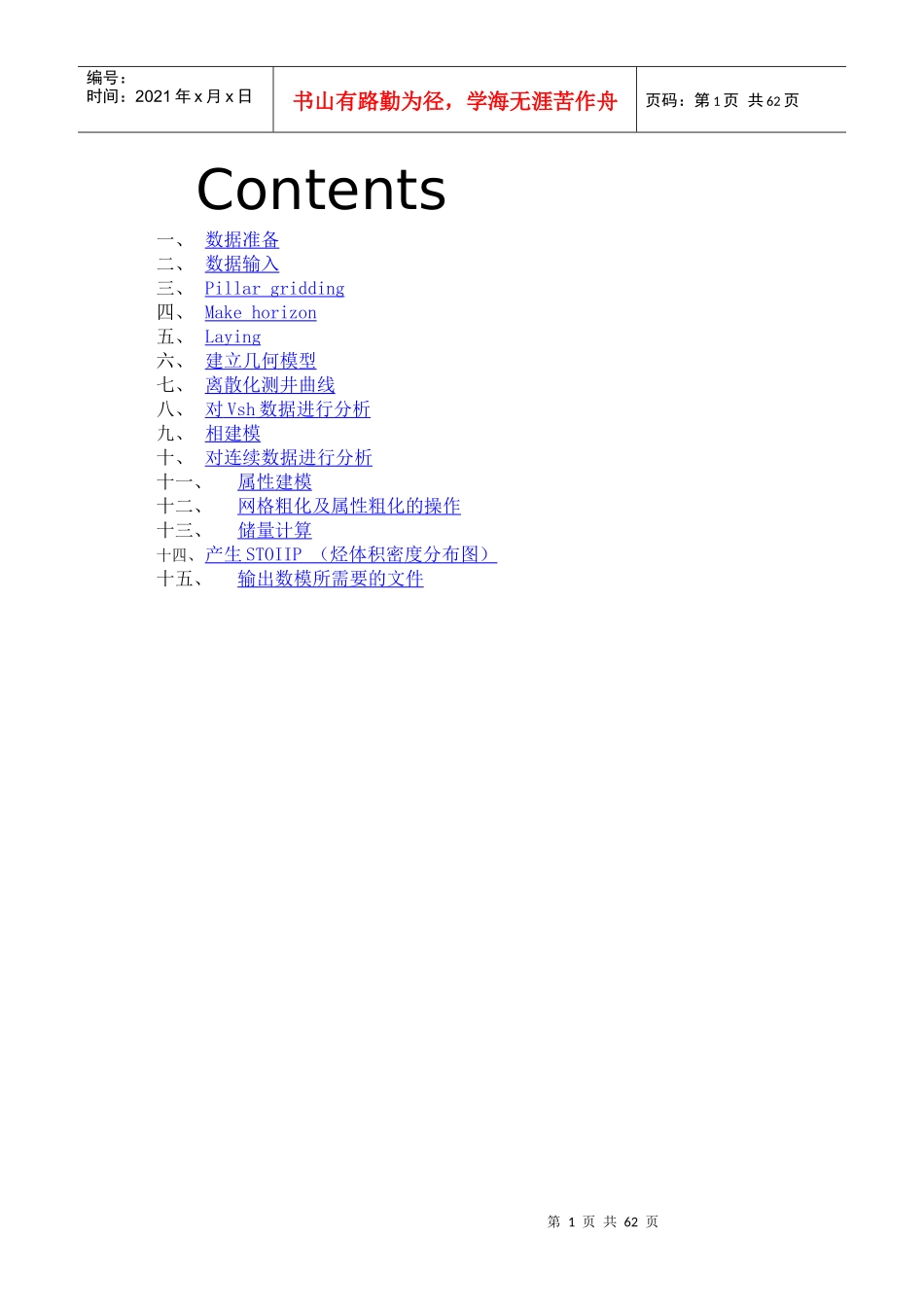

第1页共62页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共62页Contents一、数据准备二、数据输入三、Pillargridding四、Makehorizon五、Laying六、建立几何模型七、离散化测井曲线八、对Vsh数据进行分析九、相建模十、对连续数据进行分析十一、属性建模十二、网格粗化及属性粗化的操作十三、储量计算十四、产生STOIIP(烃体积密度分布图)十五、输出数模所需要的文件第2页共62页第1页共62页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共62页主要模块介绍一、数据准备本实例中的数据整理如下:wellhead井位坐标文件jinghaoXYkbtopdepthbottomdepthX21-233973816364714261433.0821502195X21-243974070364716291433.082156.12193.1X21-253974257364718491433.082154.42190.4X21-263974480364720961436.52154.82189.8X22-193972535364705161407.562120.32152.3X22-203972803364707951417.462139.12165.1X22-213973010364710401379.72102.62135.6welltop分层文件XYhbwellpointsurfacejinghao397381636471426-716.92Horizonc811X21-23397381636471426-724.92Horizonc8121X21-23397381636471426-735.92Horizonc8122X21-23397381636471426-755.92Horizonc813X21-23397381636471426-761.92Horizonc821X21-23397407036471629-723.02Horizonc811X21-24397407036471629-731.02Horizonc8121X21-24397407036471629-742.02Horizonc8122X21-24397407036471629-754.02Horizonc813X21-24397407036471629-760.02Horizonc821X21-24测井文件准备DEPTHPERM_KPOR_KSW_KVSH_KNTG2140.1250.005901002140.250.005901012140.3750.005901002140.50.00590010第3页共62页第2页共62页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共62页二、数据输入1输入WellHeader(井位坐标文件)右键点击输入WellHeader:文件类型里选:Wellheads(*.*)2输入WellTops(分层文件):右键点击WellTops文件夹并选择Import(onSelection);文件类型里选:PetrelWellTops(ASCII)第4页共62页第3页共62页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共62页3输入WellLogs右键点击Wells文件夹,选择Import(onSelection);文件类型:Welllogs(ASCII)InputDatalogsspecifylogstobeload加载per,perm,sw,vash,ntg等数据。设置templateSettings-9999第5页共62页第4页共62页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共62页左击OK然后下图设置全选第6页共62页第5页共62页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共62页左击OKForAll。在流程窗口左键双击出现下图,在窗口中输入建模名称点apply,再点cancel第7页共62页第6页共62页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共62页三、PillarGridding建一个网格边界(工区范围)边界标定了3D网格的侧向延伸。仅在边界内形成3D网格,因此在边界外不会进行储量计算,也不存在构造层面和属性单元。可用创建边界工具,在2D窗口中创建一个边界。同时在这里设置最终模型的横向网格大小。步骤:左击下拉菜单中的并把资源管理器中的wells打勾出现建模的2D图形:第8页共62页第7页共62页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共62页把pillargridding单击点亮:左击在2D里浏览全图,出现下图:第9页共62页第8页共62页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共62页左击,然后用鼠标左键画边界:边界将要封闭前双击左键,就封闭了.然后左键双击第10页共62页第9页共62页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第10页共62页左击apply,出现下图左击是(Y)。Pillar网格化的过程就是一个空间结构生成的过程。在I、J方向上定义网格单元的大小。生成的骨架网格(也叫做Pillar网格)定义出了空间结构。创建出的骨架网格不代表任何表面,而是代表了Pillar顶部、中部和底部的位置。在下一个进程中(创建地层层面)地层层面会被插入(makehorizon),并连接...
