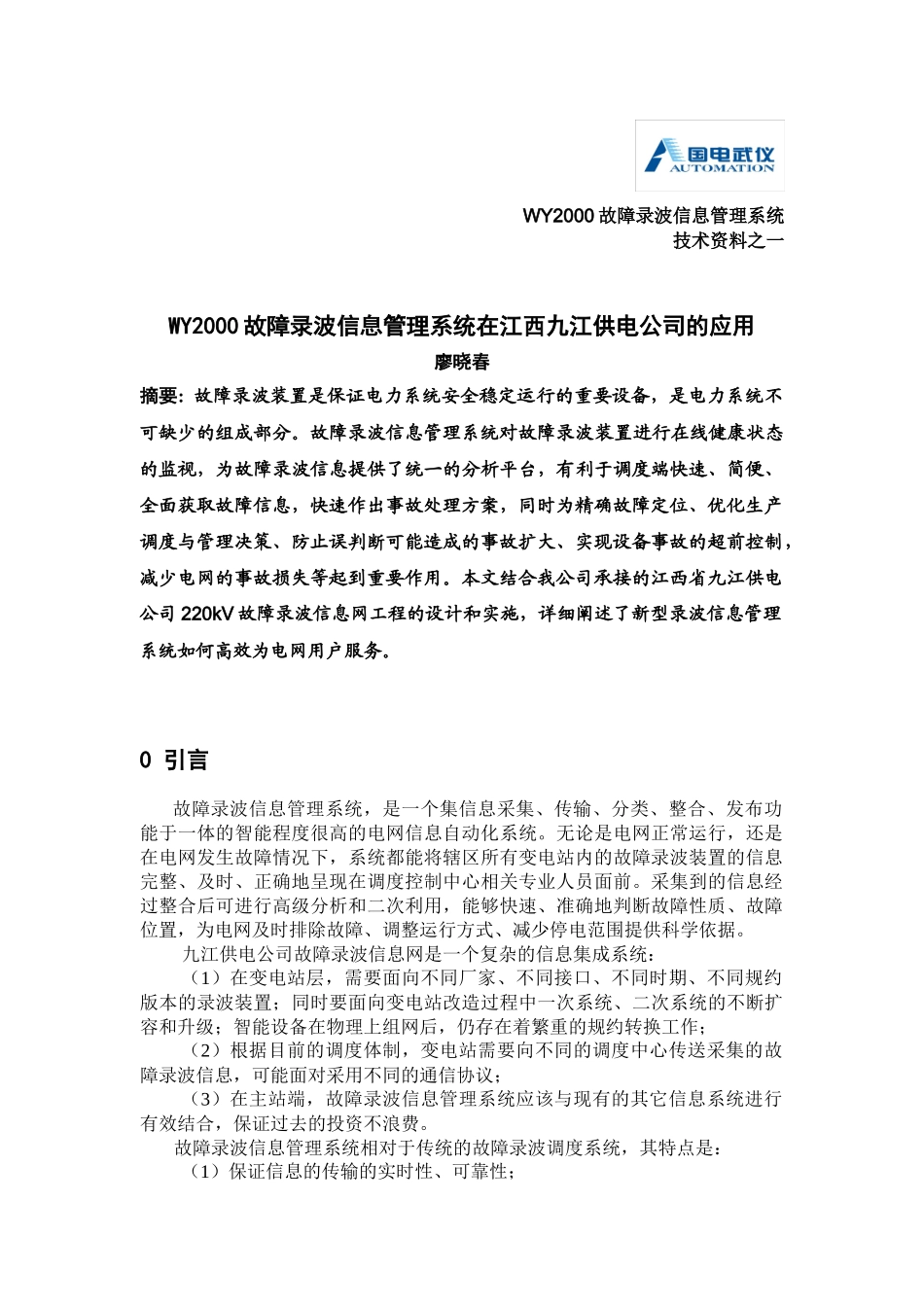

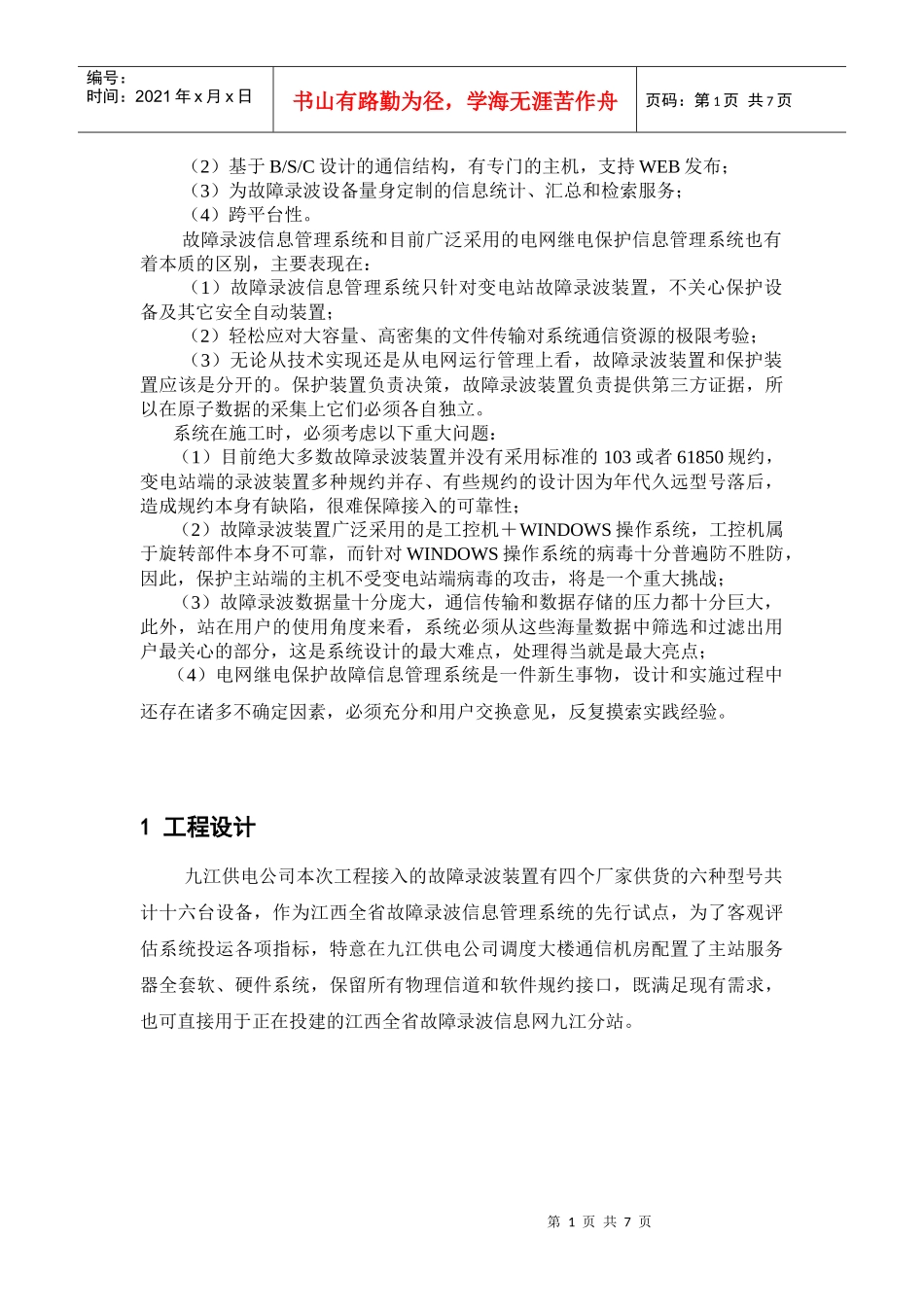

WY2000故障录波信息管理系统技术资料之一WY2000故障录波信息管理系统在江西九江供电公司的应用廖晓春摘要:故障录波装置是保证电力系统安全稳定运行的重要设备,是电力系统不可缺少的组成部分。故障录波信息管理系统对故障录波装置进行在线健康状态的监视,为故障录波信息提供了统一的分析平台,有利于调度端快速、简便、全面获取故障信息,快速作出事故处理方案,同时为精确故障定位、优化生产调度与管理决策、防止误判断可能造成的事故扩大、实现设备事故的超前控制,减少电网的事故损失等起到重要作用。本文结合我公司承接的江西省九江供电公司220kV故障录波信息网工程的设计和实施,详细阐述了新型录波信息管理系统如何高效为电网用户服务。0引言故障录波信息管理系统,是一个集信息采集、传输、分类、整合、发布功能于一体的智能程度很高的电网信息自动化系统。无论是电网正常运行,还是在电网发生故障情况下,系统都能将辖区所有变电站内的故障录波装置的信息完整、及时、正确地呈现在调度控制中心相关专业人员面前。采集到的信息经过整合后可进行高级分析和二次利用,能够快速、准确地判断故障性质、故障位置,为电网及时排除故障、调整运行方式、减少停电范围提供科学依据。九江供电公司故障录波信息网是一个复杂的信息集成系统:(1)在变电站层,需要面向不同厂家、不同接口、不同时期、不同规约版本的录波装置;同时要面向变电站改造过程中一次系统、二次系统的不断扩容和升级;智能设备在物理上组网后,仍存在着繁重的规约转换工作;(2)根据目前的调度体制,变电站需要向不同的调度中心传送采集的故障录波信息,可能面对采用不同的通信协议;(3)在主站端,故障录波信息管理系统应该与现有的其它信息系统进行有效结合,保证过去的投资不浪费。故障录波信息管理系统相对于传统的故障录波调度系统,其特点是:(1)保证信息的传输的实时性、可靠性;第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页(2)基于B/S/C设计的通信结构,有专门的主机,支持WEB发布;(3)为故障录波设备量身定制的信息统计、汇总和检索服务;(4)跨平台性。故障录波信息管理系统和目前广泛采用的电网继电保护信息管理系统也有着本质的区别,主要表现在:(1)故障录波信息管理系统只针对变电站故障录波装置,不关心保护设备及其它安全自动装置;(2)轻松应对大容量、高密集的文件传输对系统通信资源的极限考验;(3)无论从技术实现还是从电网运行管理上看,故障录波装置和保护装置应该是分开的。保护装置负责决策,故障录波装置负责提供第三方证据,所以在原子数据的采集上它们必须各自独立。系统在施工时,必须考虑以下重大问题:(1)目前绝大多数故障录波装置并没有采用标准的103或者61850规约,变电站端的录波装置多种规约并存、有些规约的设计因为年代久远型号落后,造成规约本身有缺陷,很难保障接入的可靠性;(2)故障录波装置广泛采用的是工控机+WINDOWS操作系统,工控机属于旋转部件本身不可靠,而针对WINDOWS操作系统的病毒十分普遍防不胜防,因此,保护主站端的主机不受变电站端病毒的攻击,将是一个重大挑战;(3)故障录波数据量十分庞大,通信传输和数据存储的压力都十分巨大,此外,站在用户的使用角度来看,系统必须从这些海量数据中筛选和过滤出用户最关心的部分,这是系统设计的最大难点,处理得当就是最大亮点;(4)电网继电保护故障信息管理系统是一件新生事物,设计和实施过程中还存在诸多不确定因素,必须充分和用户交换意见,反复摸索实践经验。1工程设计九江供电公司本次工程接入的故障录波装置有四个厂家供货的六种型号共计十六台设备,作为江西全省故障录波信息管理系统的先行试点,为了客观评估系统投运各项指标,特意在九江供电公司调度大楼通信机房配置了主站服务器全套软、硬件系统,保留所有物理信道和软件规约接口,既满足现有需求,也可直接用于正在投建的江西全省故障录波信息网九江分站。第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页图1:故障录波信息管理系...
