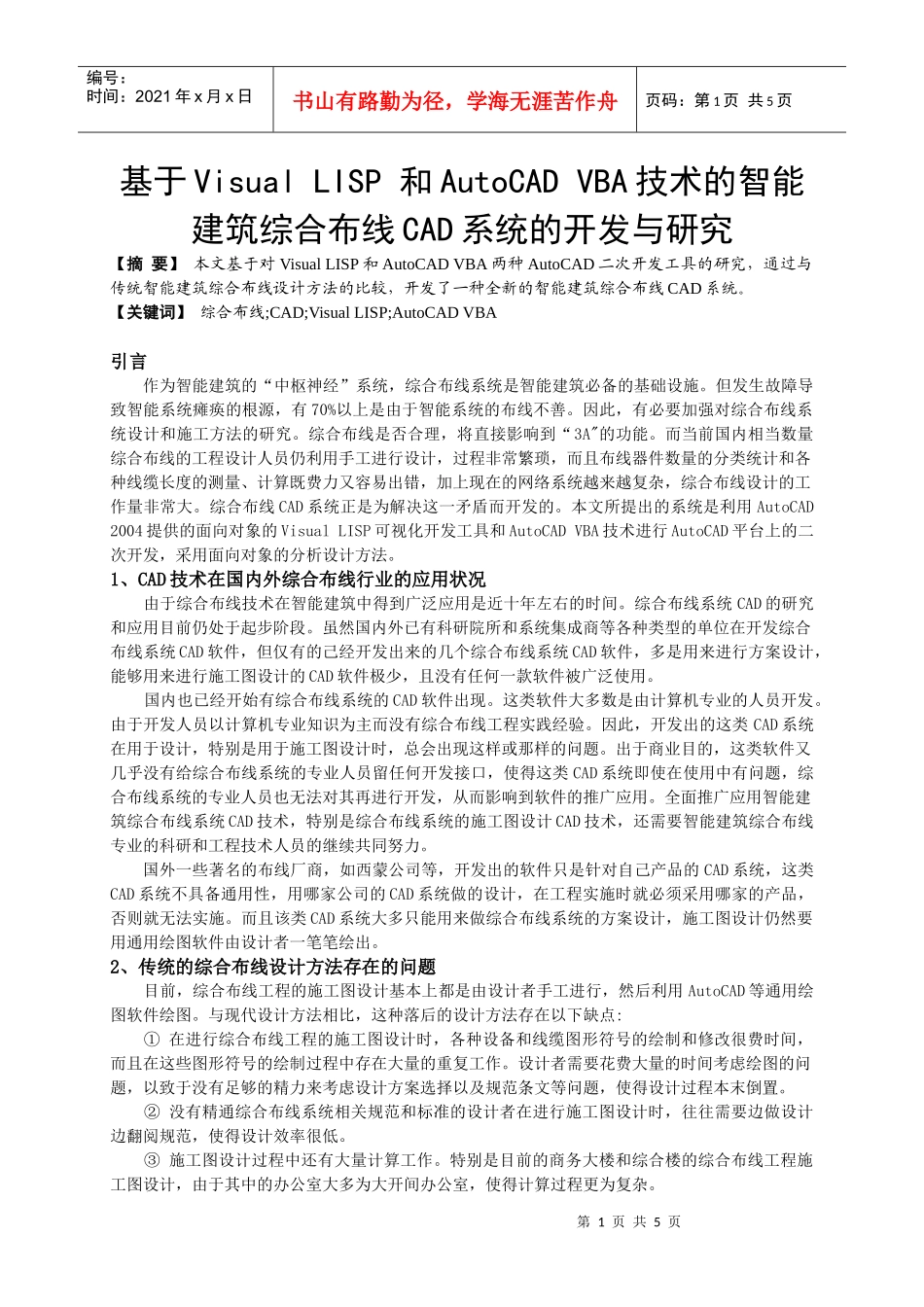

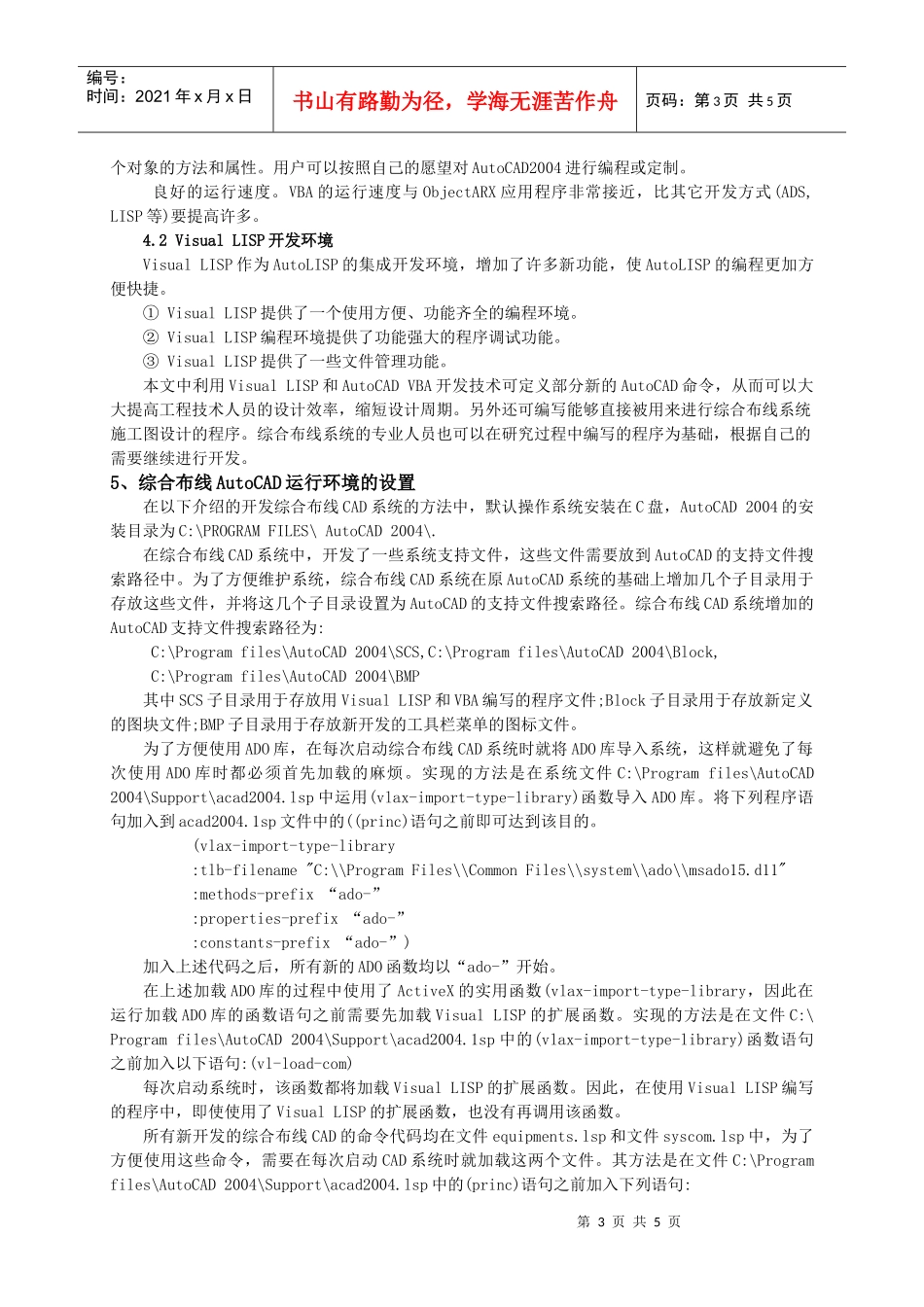

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页基于VisualLISP和AutoCADVBA技术的智能建筑综合布线CAD系统的开发与研究【摘要】本文基于对VisualLISP和AutoCADVBA两种AutoCAD二次开发工具的研究，通过与传统智能建筑综合布线设计方法的比较，开发了一种全新的智能建筑综合布线CAD系统。【关键词】综合布线;CAD;VisualLISP;AutoCADVBA引言作为智能建筑的“中枢神经”系统，综合布线系统是智能建筑必备的基础设施。但发生故障导致智能系统瘫痪的根源，有70%以上是由于智能系统的布线不善。因此，有必要加强对综合布线系统设计和施工方法的研究。综合布线是否合理，将直接影响到“3A"的功能。而当前国内相当数量综合布线的工程设计人员仍利用手工进行设计，过程非常繁琐，而且布线器件数量的分类统计和各种线缆长度的测量、计算既费力又容易出错，加上现在的网络系统越来越复杂，综合布线设计的工作量非常大。综合布线CAD系统正是为解决这一矛盾而开发的。本文所提出的系统是利用AutoCAD2004提供的面向对象的VisualLISP可视化开发工具和AutoCADVBA技术进行AutoCAD平台上的二次开发，采用面向对象的分析设计方法。1、CAD技术在国内外综合布线行业的应用状况由于综合布线技术在智能建筑中得到广泛应用是近十年左右的时间。综合布线系统CAD的研究和应用目前仍处于起步阶段。虽然国内外已有科研院所和系统集成商等各种类型的单位在开发综合布线系统CAD软件，但仅有的己经开发出来的几个综合布线系统CAD软件，多是用来进行方案设计，能够用来进行施工图设计的CAD软件极少，且没有任何一款软件被广泛使用。国内也已经开始有综合布线系统的CAD软件出现。这类软件大多数是由计算机专业的人员开发。由于开发人员以计算机专业知识为主而没有综合布线工程实践经验。因此，开发出的这类CAD系统在用于设计，特别是用于施工图设计时，总会出现这样或那样的问题。出于商业目的，这类软件又几乎没有给综合布线系统的专业人员留任何开发接口，使得这类CAD系统即使在使用中有问题，综合布线系统的专业人员也无法对其再进行开发，从而影响到软件的推广应用。全面推广应用智能建筑综合布线系统CAD技术，特别是综合布线系统的施工图设计CAD技术，还需要智能建筑综合布线专业的科研和工程技术人员的继续共同努力。国外一些著名的布线厂商，如西蒙公司等，开发出的软件只是针对自己产品的CAD系统，这类CAD系统不具备通用性，用哪家公司的CAD系统做的设计，在工程实施时就必须采用哪家的产品，否则就无法实施。而且该类CAD系统大多只能用来做综合布线系统的方案设计，施工图设计仍然要用通用绘图软件由设计者一笔笔绘出。2、传统的综合布线设计方法存在的问题目前，综合布线工程的施工图设计基本上都是由设计者手工进行，然后利用AutoCAD等通用绘图软件绘图。与现代设计方法相比，这种落后的设计方法存在以下缺点:①在进行综合布线工程的施工图设计时，各种设备和线缆图形符号的绘制和修改很费时间，而且在这些图形符号的绘制过程中存在大量的重复工作。设计者需要花费大量的时间考虑绘图的问题，以致于没有足够的精力来考虑设计方案选择以及规范条文等问题，使得设计过程本末倒置。②没有精通综合布线系统相关规范和标准的设计者在进行施工图设计时，往往需要边做设计边翻阅规范，使得设计效率很低。③施工图设计过程中还有大量计算工作。特别是目前的商务大楼和综合楼的综合布线工程施工图设计，由于其中的办公室大多为大开间办公室，使得计算过程更为复杂。第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页④综合布线工程中各种设备和线缆的用量统计是一项十分繁琐且容易出错的工作。特别是现在的布线系统越来越庞大，越来越复杂，使得手工统计设备和材料用量的工作更加费时间。3、综合布线CAD系统的总体结构与功能综合布线CAD系统研究的目标是为设计人员提供一个方便实用的设计环境和工具，缩短设计周期，提高设计效率和质量，促进设计标准化和计算机化。该系统采用综合布线设计功能与AutoCAD2004的基本功能无缝结合的方...
