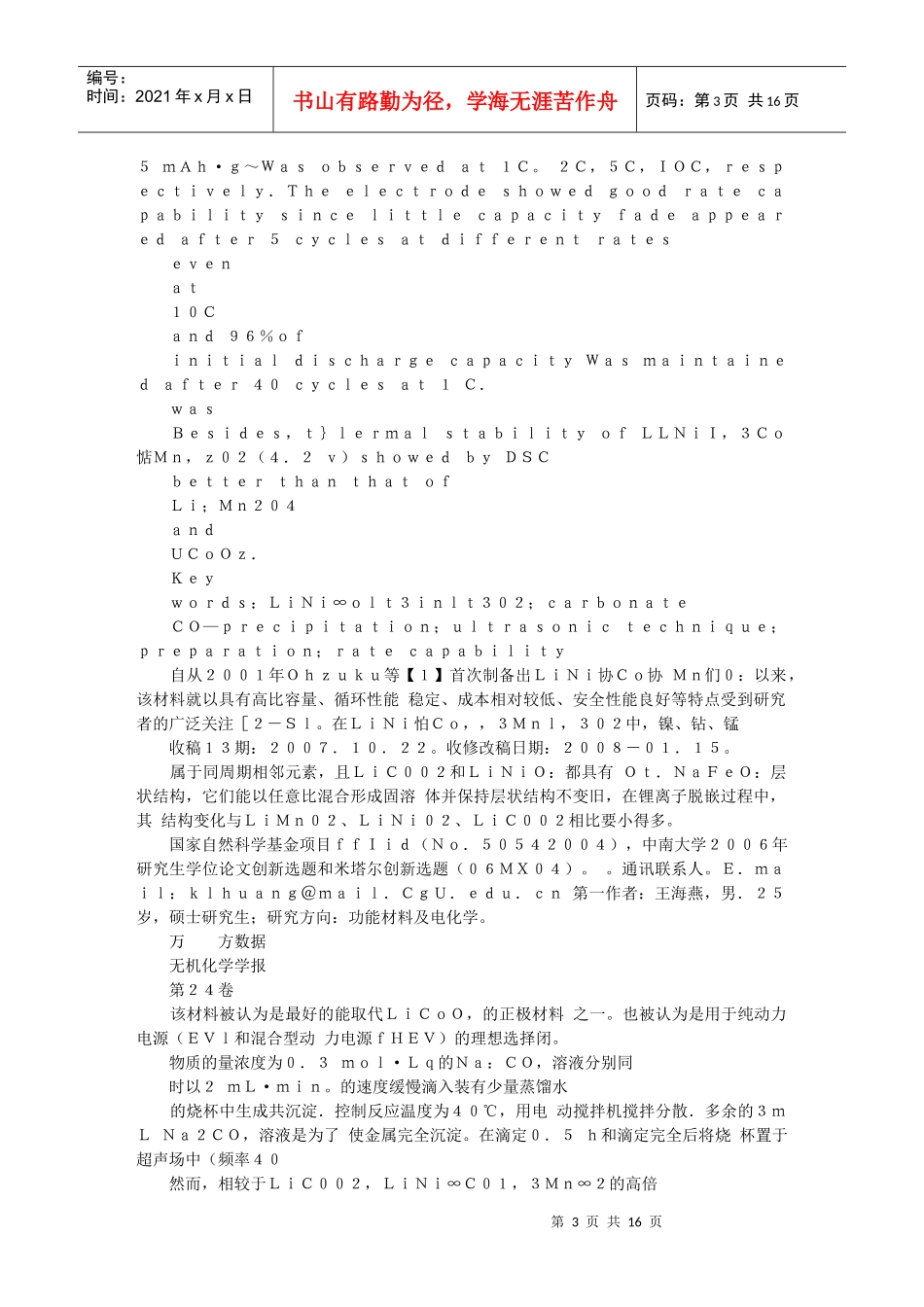

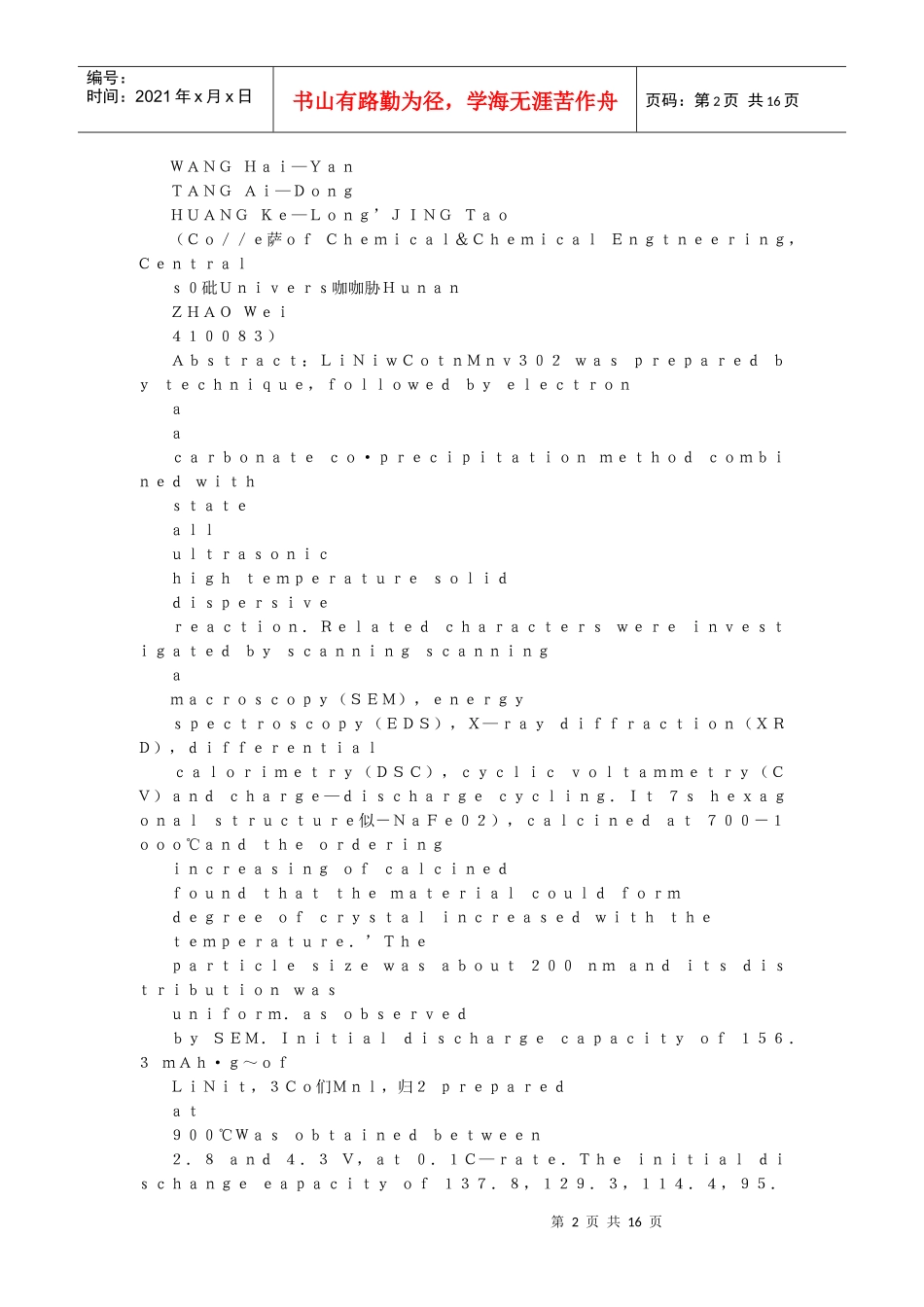

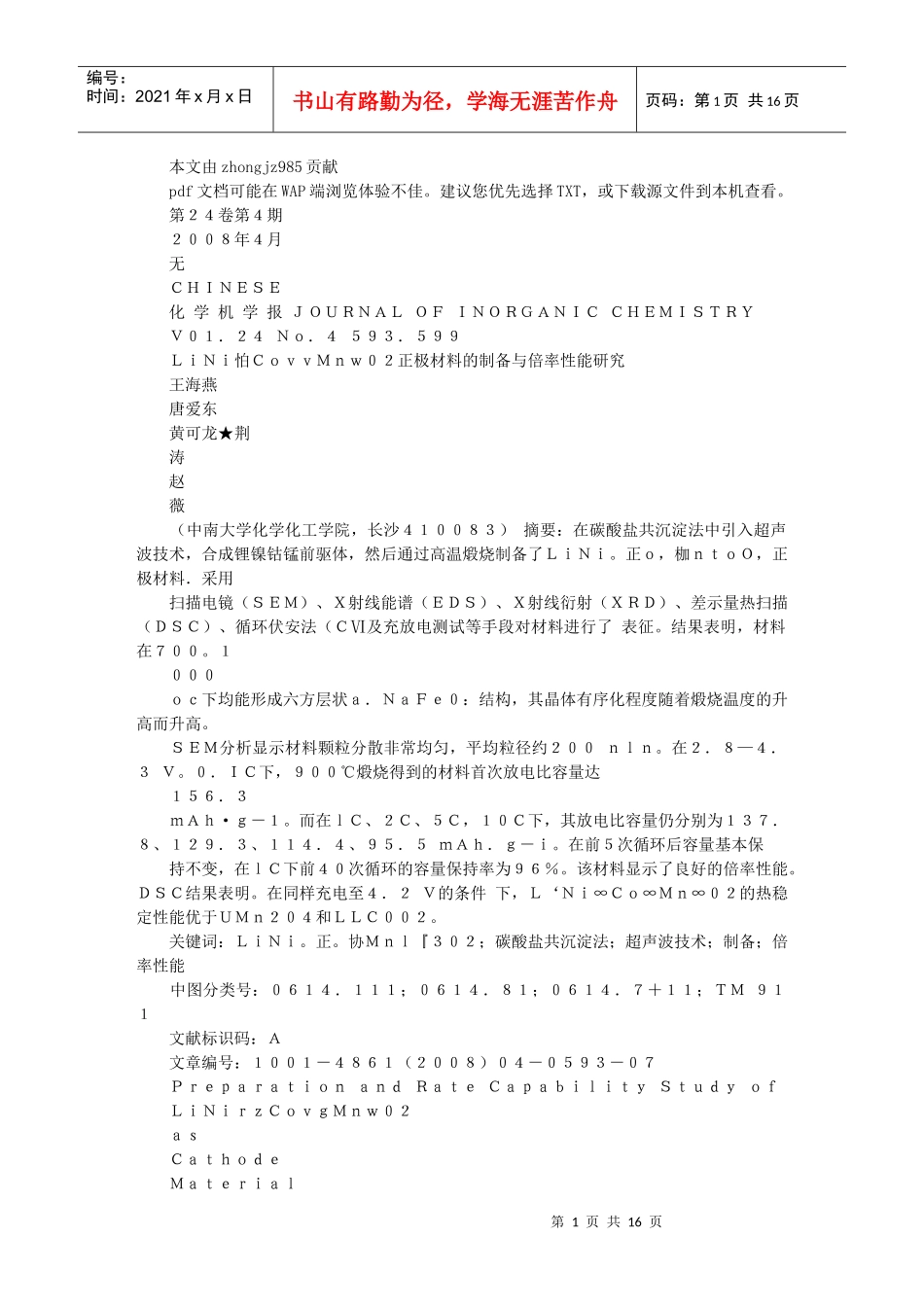

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页本文由zhongjz985贡献pdf文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。第２４卷第４期２００８年４月无ＣＨＩＮＥＳＥ化学机学报ＪＯＵＲＮＡＬＯＦＩＮＯＲＧＡＮＩＣＣＨＥＭＩＳＴＲＹＶ０１．２４Ｎｏ．４５９３．５９９ＬｉＮｉ怕ＣｏｖｖＭｎｗ０２正极材料的制备与倍率性能研究王海燕唐爱东黄可龙★荆涛赵薇（中南大学化学化工学院，长沙４１００８３）摘要：在碳酸盐共沉淀法中引入超声波技术，合成锂镍钴锰前驱体，然后通过高温煅烧制备了ＬｉＮｉ。正ｏ，枷ｎｔｏＯ，正极材料．采用扫描电镜（ＳＥＭ）、Ｘ射线能谱（ＥＤＳ）、Ｘ射线衍射（ＸＲＤ）、差示量热扫描（ＤＳＣ）、循环伏安法（ＣⅥ及充放电测试等手段对材料进行了表征。结果表明，材料在７００。１０００ｏｃ下均能形成六方层状ａ．ＮａＦｅ０：结构，其晶体有序化程度随着煅烧温度的升高而升高。ＳＥＭ分析显示材料颗粒分散非常均匀，平均粒径约２００ｎｌｎ。在２．８—４．３Ｖ。０．ＩＣ下，９００℃煅烧得到的材料首次放电比容量达１５６．３ｍＡｈ·ｇ－１。而在ｌＣ、２Ｃ、５Ｃ，１０Ｃ下，其放电比容量仍分别为１３７．８、１２９．３、１１４．４、９５．５ｍＡｈ．ｇ－ｉ。在前５次循环后容量基本保持不变，在ｌＣ下前４０次循环的容量保持率为９６％。该材料显示了良好的倍率性能。ＤＳＣ结果表明。在同样充电至４．２Ｖ的条件下，Ｌ‘Ｎｉ∞Ｃｏ∞Ｍｎ∞０２的热稳定性能优于ＵＭｎ２０４和ＬＬＣ００２。关键词：ＬｉＮｉ。正。协Ｍｎｌ『３０２；碳酸盐共沉淀法；超声波技术；制备；倍率性能中图分类号：０６１４．１１１；０６１４．８１；０６１４．７＋１１；ＴＭ９１１文献标识码：Ａ文章编号：１００１－４８６１（２００８）０４－０５９３－０７ＰｒｅｐａｒａｔｉｏｎａｎｄＲａｔｅＣａｐａｂｉｌｉｔｙＳｔｕｄｙｏｆＬｉＮｉｒｚＣｏｖｇＭｎｗ０２ａｓＣａｔｈｏｄｅＭａｔｅｒｉａｌ第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页ＷＡＮＧＨａｉ—ＹａｎＴＡＮＧＡｉ—ＤｏｎｇＨＵＡＮＧＫｅ—Ｌｏｎｇ’ＪＩＮＧＴａｏ（Ｃｏ／／ｅ萨ｏｆＣｈｅｍｉｃａｌ＆ＣｈｅｍｉｃａｌＥｎｇｔｎｅｅｒｉｎｇ，Ｃｅｎｔｒａｌｓ０砒Ｕｎｉｖｅｒｓ咖咖胁ＨｕｎａｎＺＨＡＯＷｅｉ４１００８３）Ａｂｓｔｒａｃｔ：ＬｉＮｉｗＣｏｔｎＭｎｖ３０２ｗａｓｐｒｅｐａｒｅｄｂｙｔｅｃｈｎｉｑｕｅ，ｆｏｌｌｏｗｅｄｂｙｅｌｅｃｔｒｏｎａａｃａｒｂｏｎａｔｅｃｏ·ｐｒｅｃｉｐｉｔａｔｉｏｎｍｅｔｈｏｄｃｏｍｂｉｎｅｄｗｉｔｈｓｔａｔｅａｌｌｕｌｔｒａｓｏｎｉｃｈｉｇｈｔｅｍｐｅｒａｔｕｒｅｓｏｌｉｄｄｉｓｐｅｒｓｉｖｅｒｅａｃｔｉｏｎ．Ｒｅｌａｔｅｄｃｈａｒａｃｔｅｒｓｗｅｒｅｉｎｖｅｓｔｉｇａｔｅｄｂｙｓｃａｎｎｉｎｇｓｃａｎｎｉｎｇａｍａｃｒｏｓｃｏｐｙ（ＳＥＭ），ｅｎｅｒｇｙｓｐｅｃｔｒｏｓｃｏｐｙ（ＥＤＳ），Ｘ—ｒａｙｄｉｆｆｒａｃｔｉｏｎ（ＸＲＤ），ｄｉｆｆｅｒｅｎｔｉａｌｃａｌｏｒｉｍｅｔｒｙ（ＤＳＣ），ｃｙｃｌｉｃｖｏｌｔａｍｍｅｔｒｙ（ＣＶ）ａｎｄｃｈａｒｇｅ—ｄｉｓｃｈａｒｇｅｃｙｃｌｉｎｇ．Ｉｔ７ｓｈｅｘａｇｏｎａｌｓｔｒｕｃｔｕｒｅ似－ＮａＦｅ０２），ｃａｌｃｉｎｅｄａｔ７００－１ｏｏｏ℃ａｎｄｔｈｅｏｒｄｅｒｉｎｇｉｎｃｒｅａｓｉｎｇｏｆｃａｌｃｉｎｅｄｆｏｕｎｄｔｈａｔｔｈｅｍａｔｅｒｉａｌｃｏｕｌｄｆｏｒｍｄｅｇｒｅｅｏｆｃｒｙｓｔａｌｉｎｃｒｅａｓｅｄｗｉｔｈｔｈｅｔｅｍｐｅｒａｔｕｒｅ．’Ｔｈｅｐａｒｔｉｃｌｅｓｉｚｅｗａｓａｂｏｕｔ２００ｎｍａｎｄｉｔｓｄｉｓｔｒｉｂｕｔｉｏｎｗａｓｕｎｉｆｏｒｍ．ａｓｏｂｓｅｒｖｅｄｂｙＳＥＭ．Ｉｎｉｔｉａｌｄｉｓｃｈａｒｇｅｃａｐａｃｉｔｙｏｆ１５６．３ｍＡｈ·ｇ～ｏｆＬｉＮｉｔ，３Ｃｏ们Ｍｎｌ，归２ｐｒｅｐａｒｅｄａｔ９００℃Ｗａ...
