周界安防及电子巡更管理系统知识点梳理汇总VIP专享VIP免费

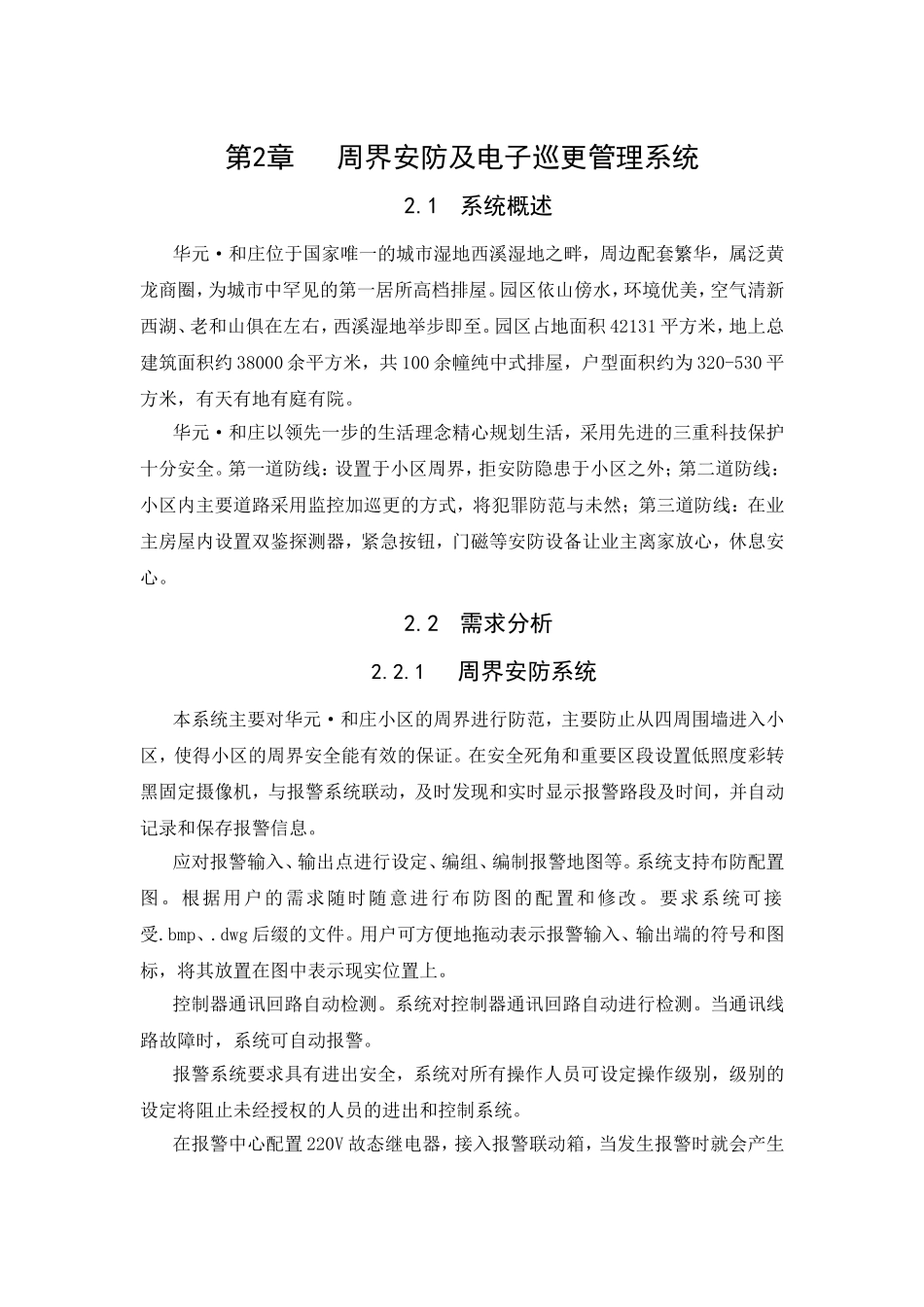

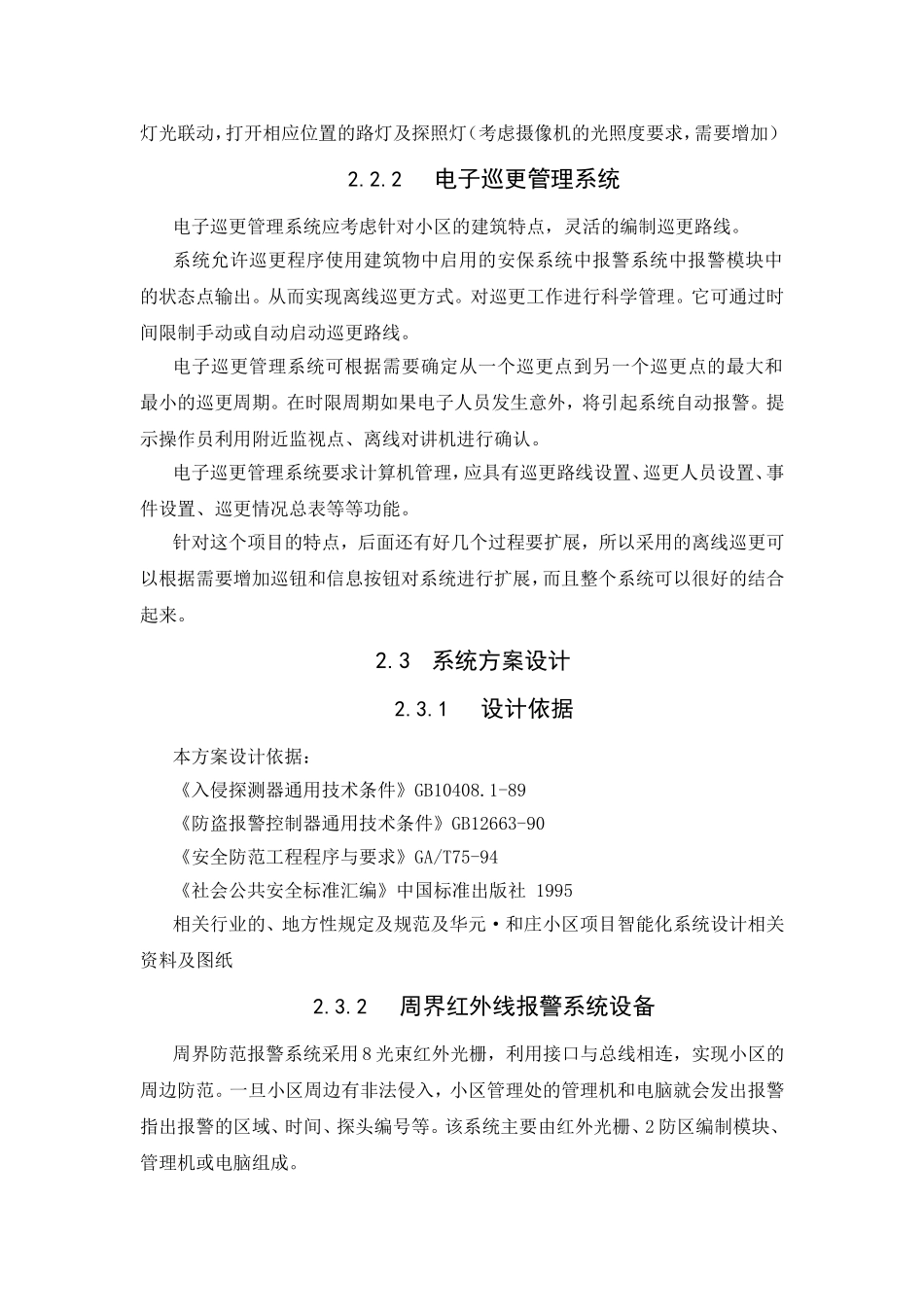

第2章周界安防及电子巡更管理系统2.1系统概述华元·和庄位于国家唯一的城市湿地西溪湿地之畔，周边配套繁华，属泛黄龙商圈，为城市中罕见的第一居所高档排屋。园区依山傍水，环境优美，空气清新西湖、老和山俱在左右，西溪湿地举步即至。园区占地面积42131平方米，地上总建筑面积约38000余平方米，共100余幢纯中式排屋，户型面积约为320-530平方米，有天有地有庭有院。华元·和庄以领先一步的生活理念精心规划生活，采用先进的三重科技保护十分安全。第一道防线：设置于小区周界，拒安防隐患于小区之外；第二道防线：小区内主要道路采用监控加巡更的方式，将犯罪防范与未然；第三道防线：在业主房屋内设置双鉴探测器，紧急按钮，门磁等安防设备让业主离家放心，休息安心。2.2需求分析2.2.1周界安防系统本系统主要对华元·和庄小区的周界进行防范，主要防止从四周围墙进入小区，使得小区的周界安全能有效的保证。在安全死角和重要区段设置低照度彩转黑固定摄像机，与报警系统联动，及时发现和实时显示报警路段及时间，并自动记录和保存报警信息。应对报警输入、输出点进行设定、编组、编制报警地图等。系统支持布防配置图。根据用户的需求随时随意进行布防图的配置和修改。要求系统可接受.bmp、.dwg后缀的文件。用户可方便地拖动表示报警输入、输出端的符号和图标，将其放置在图中表示现实位置上。控制器通讯回路自动检测。系统对控制器通讯回路自动进行检测。当通讯线路故障时，系统可自动报警。报警系统要求具有进出安全，系统对所有操作人员可设定操作级别，级别的设定将阻止未经授权的人员的进出和控制系统。在报警中心配置220V故态继电器，接入报警联动箱，当发生报警时就会产生灯光联动，打开相应位置的路灯及探照灯（考虑摄像机的光照度要求，需要增加）2.2.2电子巡更管理系统电子巡更管理系统应考虑针对小区的建筑特点，灵活的编制巡更路线。系统允许巡更程序使用建筑物中启用的安保系统中报警系统中报警模块中的状态点输出。从而实现离线巡更方式。对巡更工作进行科学管理。它可通过时间限制手动或自动启动巡更路线。电子巡更管理系统可根据需要确定从一个巡更点到另一个巡更点的最大和最小的巡更周期。在时限周期如果电子人员发生意外，将引起系统自动报警。提示操作员利用附近监视点、离线对讲机进行确认。电子巡更管理系统要求计算机管理，应具有巡更路线设置、巡更人员设置、事件设置、巡更情况总表等等功能。针对这个项目的特点，后面还有好几个过程要扩展，所以采用的离线巡更可以根据需要增加巡钮和信息按钮对系统进行扩展，而且整个系统可以很好的结合起来。2.3系统方案设计2.3.1设计依据本方案设计依据：《入侵探测器通用技术条件》GB10408.1-89《防盗报警控制器通用技术条件》GB12663-90《安全防范工程程序与要求》GA/T75-94《社会公共安全标准汇编》中国标准出版社1995相关行业的、地方性规定及规范及华元·和庄小区项目智能化系统设计相关资料及图纸2.3.2周界红外线报警系统设备周界防范报警系统采用8光束红外光栅，利用接口与总线相连，实现小区的周边防范。一旦小区周边有非法侵入，小区管理处的管理机和电脑就会发出报警指出报警的区域、时间、探头编号等。该系统主要由红外光栅、2防区编制模块、管理机或电脑组成。周界现场的2防区编制模块主要用来捕捉红外光栅探头的报警信号，及时地送给边界信号处理器，边界信号处理器一方面对每一个边界接口进行查询，监督其运行情况，一方面将边界接口送来的报警信号传给管理机或电脑发出报警信号同时补充监控系统作为辅助与周界系统联动。考虑到防范系统多作用于夜间，故监控系统采用低照度彩转黑摄像机。目前，综观国内市场，安全防范技术手段逐步由传统的人防阶段向技防阶段过渡，但是各自为政，产品五花八门。系统合理性、规划性、可靠性均不是很理想，普及率很低，达不到安全防范的目的。针对这样的现状，本小区在对周界防范报警及电子巡更管理系统方案的设计时遵循如下的原则：采用先进、成熟及实用的技术。系统应具有集中统一的管理能力，充分考虑管理与使用。系统应具有开放性、可扩性、兼容性和灵活性。系统...
