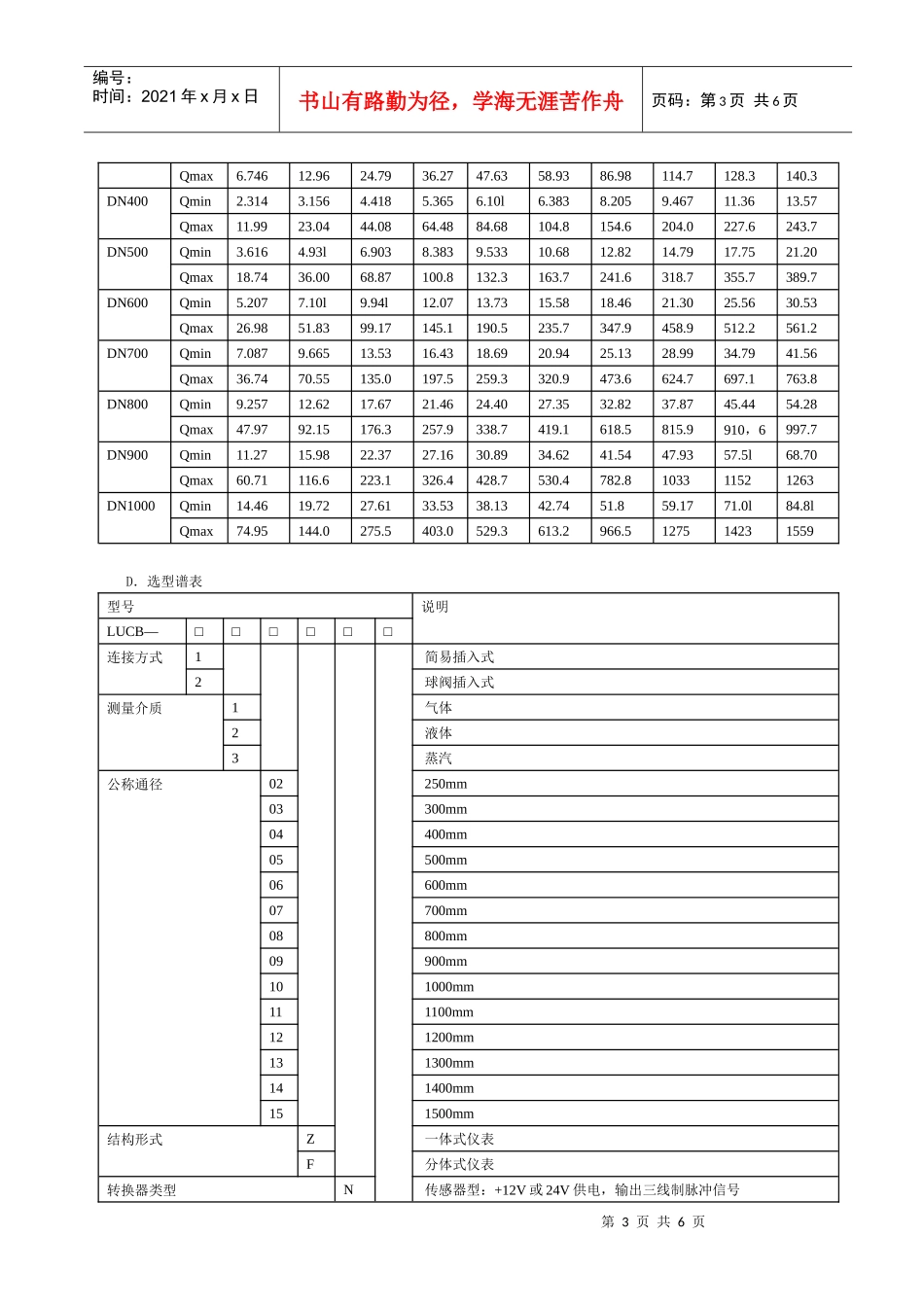

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页□可测量蒸汽,气体,液体的体积流量和质量流量□无机械运动部件,测量精度高,结构紧凑维护方便□压力损失小,量程范围宽□采用消扰电路和抗振传感头□具有抗环境振动性能□可测介质温度达+250℃概述——————————————LUCB(Sure1022)型插入式涡街流量传感器可广泛的适用于各种行业大口径气体、液体、蒸汽流量计量，也可测量含有微小颗粒、杂质的混浊液体，并可作为流量变送器用于自动控制系统中。LUCB型插入式涡街流量传感器防爆型，符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定，防爆标志为ExdIIBT6。工作原理——————————————按国际标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法)，采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4～20mADC电流信号。仪表特点——————————————·□可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）；·□采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能；·□压力损失小，量程范围宽，范围度达1:25；·□无可动部件，长期稳定，结构简单便于安装和维护；·□可测介质温度达+250℃。技术参数——————————————表1公称通经（mm）250～1500仪表材质1Cr18Ni9Ti公称压力（Mpa）PN1.6Mpa；PN2.5Mpa被测介质温度（℃）－40～+250℃环境条件温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa精度等级示值的±2.5%量程比1:10；1:15阻力损失系数Cd<2.6输出信号传感器：脉冲频率信号0.1~3000Hz低电平≤1V高电平≥6V变送器：两线制4~20mADC电流信号供电电源传感器：+12VDC、+24VDC（可选）LUCB型插入式涡街流量计LUCBinsertionvortexflowmeter第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页变送器：+24VDC现场显示型：仪表自带3.2V锂电池信号传输线STVPV3×0.3（三线制），2×0.3（二线制）传输距离≤500m信号线接口内螺纹M20×1.5防爆等级ExdIIBT6防护等级IP65允许振动加速度1.0g仪表选型——————————————A、一般液体和气体使用流量范围见表2公称通径(mm)测量范围(m3/h)公称通径(mm)测量范围(m3/h)液体气体液体气体25080-11501060-10600900970-1200013000-130000300130-14001540-1540010001130-1690017000-170000400180-27002700-2700011001450-1800019000-190000500280-42004240-4240012001630-2440024400-244000600410-61006100-6100013002020-2530027000-270000700580-73007800-7800014002350-2950031000-310000800720-1080010850-10850015002550-3800038200-382000**液体使用流量范围的测试条件是常温水（t=20°C，ρ=1000Kg/m3）。气体使用测量范围的测试条件是常温常压的空气（t=20°C，P=101.325Kpa，ρ=1.205Kg/m3）B．已知标准状态下的体积流量换算成工况下的体积流量一般气体的计量单位常用标准状态体积计量单位，即标准立方米/小时（Nm3/h），简称“标方”。按以下公式先将标准状态体积流量换算成工况状态体积流量，即立方米/小时（m3/h）然后再与表3适用流量范围进行比较。式中：Q工：被测介质工况状态下的体积流量。（m3/h）Q标：被测介质标况状态下的体积流量。（Nm3/h，20°C，0.1013MPa绝对压力下）T标：被测介质工况状态下的介质温度。(293.15K)P工：被测介质工况状态下的介质压力，表压。(MPa)C．对于饱和蒸汽，可按表3所给质量流量的范围对照选取。(单位：t/h)绝对压力MPa0.10.20.40.60.81.01.52.02.53.0饱和温度℃99.7120.2143.6158.8170.4179.4198.3212.4223.9233.8蒸汽密度kg/m30.59031.12952.16283.6924.16165.14157.594010.03812.50715.007DN250Qmin0.9041.331.7262.0962.3832.67l3.2053.6984.4385.30lQmax4.6848.99917.2225.1933.0840.9360.4079.6888.9297.43DN300Qmin1.3021.7752.4853.1083.4323.8464.65l5.3256.39l7.633第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学...
